SWC-WH Tanpa Kopling Universal Tipe Pengelasan Fleksibel

SWC-WH Tanpa Kopling Universal Tipe Pengelasan Fleksibel

SWC-WH Raydafon Tanpa Tipe Pengelasan Fleksibel Kopling Universal Kopling universal las non-elastis menggunakan sambungan las untuk memastikan transmisi yang andal, menjadikannya pilihan yang andal untuk aplikasi beban tinggi seperti peralatan metalurgi dan pertambangan. Kami adalah produsen kopling fisik di Cina. Sebagai produsen yang andal, kami menawarkan pasokan yang stabil dan dapat menyesuaikan detail dengan spesifikasi peralatan Anda. Untuk detail harga, silahkan menghubungi kami langsung.
Kuk yang Dilas · Tanpa Elemen Fleksibel · Siap OEM

SWC-WH Tanpa Kopling Universal Tipe Pengelasan Fleksibel untukPoros Penggerak Tugas Berat

Kopling cardan tipe las yang kaku dibuat untuk rolling mill, crane, pertambangan, dan penggerak metalurgi. Kuk yang dilas menghilangkan kelonggaran sambungan baut. Bantalan jarum presisi menjaga gesekan tetap rendah. Bore 100–550 mm, torsi hingga 710 kN·m, baja paduan 35CrMo, produksi ISO 9001 di Ningbo, Cina.

Membosankan100 – 550mm
Torsi Nominal1,25 – 710 kN·m
Sudut Lipat15° – 25°
BahanBaja 35CrMo
MOQ1 buah
Waktu Pimpin15 – 30 Hari

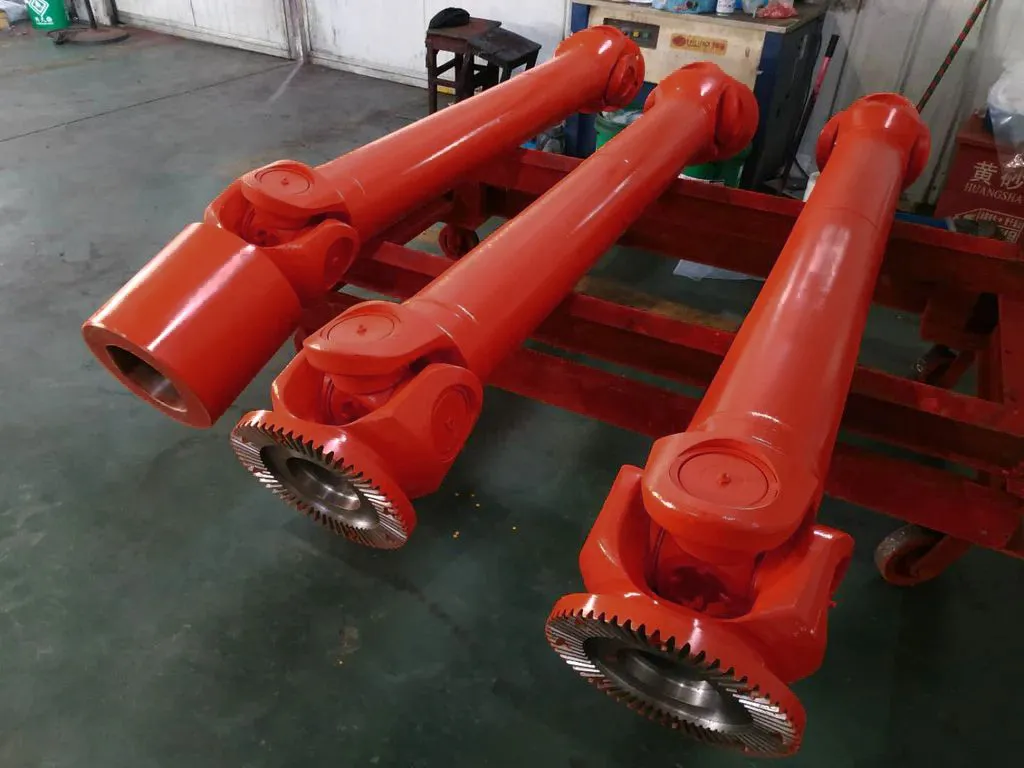

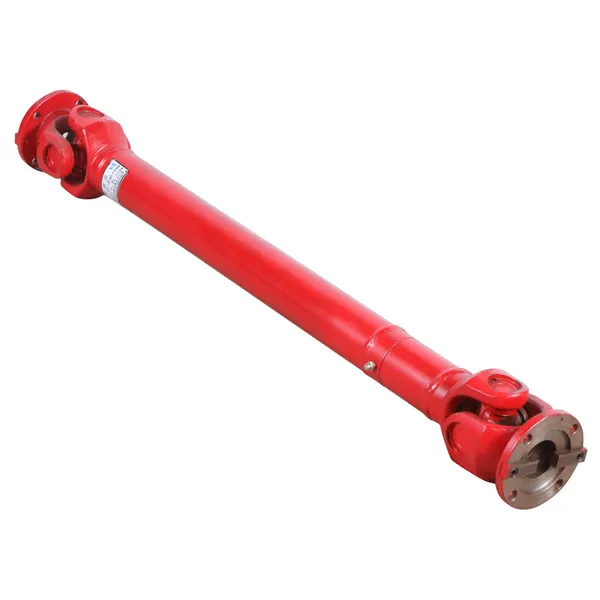

SWC-WH without flex welding type universal coupling welded yoke product photo

01Apa itu SWC-WH Tanpa Kopling Universal Tipe Pengelasan Fleksibel?

SWC-WH adalah akopling sambungan universal yang kakuyang mentransmisikan torsi melalui kuk yang dilas dan salib tengah yang dijalankan pada bantalan jarum presisi. Tidak seperti kopling tipe fleksibel, kopling ini berisitidak ada elemen elastis, jadi tidak ada karet, tidak ada paket pegas, dan tidak ada komponen fleksibel kompensasi yang aus. Itu menjadikannya pilihan yang lebih disukai ketika tuntutan berkendaratorsi tinggi, ketahanan guncangan tinggi, dan masa pakai yang lamadaripada redaman torsi.

Kuk yang dilas adalah perbedaan utama dari desain kuk yang dibaut. Di bawah getaran yang terus-menerus, sambungan baut dapat kendor, menyebabkan fretting, serangan balik, dan akhirnya kegagalan. Pengelasan menghilangkan mode kegagalan sepenuhnya. Untuk sumber pembelikopling universal untuk poros penggerak industri, hal ini berarti lebih sedikit penghentian pemeliharaan dan total biaya kepemilikan yang lebih rendah sepanjang masa pakai kopling.

Jika aplikasi Anda memerlukan kepatuhan torsional dan bukan kekakuan, bandingkan denganJenis pengelasan fleksibel standar SWC-BHatau jangka panjangTipe pengelasan fleksibel panjang SWC-CH, yang menambahkan elemen fleksibel di antara kedua kuk.

02Spesifikasi Teknis SWC-WH: Rentang Bore, Torsi, dan Misalignment

Tabel di bawah mencantumkan setiap ukuran standar dalam seri SWC-WH. Gunakan untuk mencocokkan diameter poros Anda, torsi nominal yang diperlukan, dan panjang pemasangan yang tersedia sebelum meminta penawaran. Lubang, alur pasak, dan panjang khusus tersedia berdasarkan permintaan.

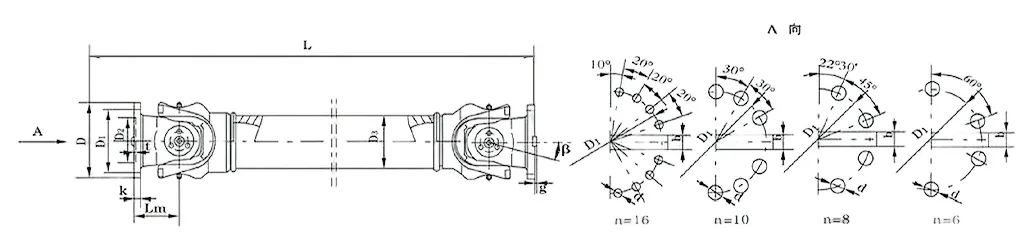

SWC-WH Tanpa Kopling Universal Tipe Pengelasan Fleksibel — Bagan Ukuran Penuh
Model D (mm) Tn (kN·m) Tf (kN·m) (°) sebentar D1 (js11) D2 (H7) D3 Lm dan k t b (h9) g Inersia (kg·m²) Berat (kg)
sebentar +100mm sebentar +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Hanya Sudut

SWC-WH mengkompensasi ketidaksejajaran sudut hingga 15°–25°. Untuk gerak aksial, pasangkan dengan poros spline geser.

Pemilihan Torsi

Terapkan faktor servis 1,5–2,5 pada torsi nominal tergantung pada tingkat guncangan dan siklus kerja.

Pencocokan Lubang

Bor standar D1 js11 / D2 H7 tercantum di atas. Tersedia lubang berundak atau bergaris khusus.

Alternatif Flensa

Jika poros Anda menggunakan antarmuka flensa, lihatTipe flensa SWC-WFdalam seri yang sama.

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Mengapa Pembeli Menentukan Kopling Yoke Las untuk Mesin Tugas Berat

Insinyur pengadaan memilih SWC-WH karena tiga alasan komersial:waktu henti yang lebih rendah, siklus penggantian yang lebih sedikit, dan total biaya per jam pengoperasian yang lebih rendah.

  • Tidak ada sambungan baut yang kendor.Kuk yang dilas menghilangkan mode kegagalan yang mengurangi getaran yang memperpendek umur kopling kuk yang dibaut di pabrik penggilingan dan penghancur.
  • Kepadatan torsi tinggi.Torsi nominal hingga 710 kN·m dalam wadah kompak, mencakup sebagian besar tugas poros penggerak berat.
  • Bantalan jarum presisi.Gesekan rendah, efisiensi tinggi, dan interval pelumasan yang panjang mengurangi tenaga kerja perawatan.
  • Baja paduan 35CrMo.Diperlakukan panas untuk ketahanan aus, lelah, dan guncangan di lingkungan pertambangan, metalurgi, dan kelautan.
  • Toleransi sudut lebar.Kompensasi 15°–25° mengurangi biaya penyelarasan selama pemasangan.
  • Desain yang bisa diservis.Suku cadang aus yang dapat diganti memperpanjang umur ekonomis kopling lebih dari satu siklus penggantian.

04Dimana Kopling SWC-WH Digunakan: Aplikasi dan Industri

SWC-WH ditentukan jika kopling kaku dan torsi tinggi harus tahan terhadap guncangan dan getaran terus menerus. Instalasi yang umum meliputi:

Pabrik Penggilingan Baja Garis Metalurgi Derek Di Atas Kepala Mesin Pengangkat Pelabuhan Konveyor Penambangan Penghancur dan Rig Pengeboran Propulsi Laut Mesin Dek Penggerak Semen dan Kertas Bangku Uji Tugas Berat Penggerak Energi Terbarukan Jalur Proses Kimia

Jika penggerak Anda juga memerlukan perpindahan aksial atau kepatuhan torsi, tinjau selengkapnyarentang kopling universalatau alternatifnyaseri kopling gigisebelum menentukan.

05Kopling SWC-WH Kustom: OEM, Label Pribadi, dan Produksi Berbasis Gambar

Raydafon adalahProdusen kopling universal OEM, bukan perusahaan dagang. Kustomisasi ditangani di dalam fasilitas ISO 9001 kami sendiri di Ningbo, Cina.

Lubang & Alur Pasak

D1 js11, D2 H7 atau toleransi custom. Kunci paralel, antarmuka spline atau cakram menyusut.

Pola Flensa

Lingkaran baut, diameter pilot, dan jumlah baut disesuaikan dengan gambar flensa kawin Anda.

Panjang & Keseimbangan

Lmin dan panjang diperpanjang. Nilai keseimbangan dinamis untuk poros berkecepatan tinggi.

Pelapisan & Penandaan

Pengecatan, oksida hitam, pelapisan seng. Papan nama dan penandaan label pribadi.

Kirim gambar PDF, DWG, DXF atau STEP dengan dimensi poros dan siklus kerja Anda. Teknisi kami mengembalikan rekomendasi dan penawaran harga dalam waktu 24 jam.

06Kontrol Kualitas, Sertifikasi dan Garansi 12 Bulan

Setiap kopling SWC-WH melewati rute inspeksi yang terdokumentasi sebelum pengiriman. Ini adalah jalur bukti yang diandalkan oleh pembeli di luar negeri untuk mendapatkan persetujuan vendor dan pemeriksaan masuk.

  • Proses manufaktur bersertifikat ISO 9001
  • Verifikasi baja masuk dan catatan perlakuan panas
  • Laporan inspeksi dimensi untuk lubang, alur pasak dan Lmin
  • Pemeriksaan las pada sambungan yoke
  • Uji kesesuaian dan rotasi bantalan sebelum pengepakan
  • Garansi terbatas 12 bulan terhadap cacat produksi
Raydafon universal coupling manufacturing workshop Ningbo China

07Cara Memesan: MOQ, Lead Time, Pengepakan dan Pengiriman

MOQ

1 buah untuk ukuran standar. Harga volume dari 50 buah.

Waktu Pimpin

15–30 hari setelah konfirmasi penarikan dan deposit.

Sedang mengemas

Kotak kayu, film anti karat VCI, pengering, palet khusus untuk ukuran besar.

Pengiriman

Laut, udara atau ekspres. Persyaratan EXW / FOB / CIF / DDP tersedia.

Dokumen

CI, PL, CO, Formulir A/E, sertifikat material, laporan dimensi.

Pembayaran

T/T, L/C pada pandangan, dan ketentuan lain yang dapat dinegosiasikan untuk pembeli berulang.

SWC-WH universal coupling inspection and assembly line

08FAQ Pembeli Kopling Universal SWC-WH

Apa arti "tanpa tipe pengelasan fleksibel" pada kopling SWC-WH?

Artinya kopling tidak memiliki elemen elastis atau fleksibel pada jalur torsi, dan kuk disambung dengan pengelasan, bukan baut. Hal ini menghilangkan kelonggaran sambungan baut akibat getaran dan meningkatkan kekakuan struktural. Ini adalah pilihan yang tepat untuk penggerak torsi tinggi dan guncangan tinggi yang tidak memerlukan elemen fleksibel.

Berapa kisaran torsi dan bore seri SWC-WH?

Diameter girasi 100–550 mm, torsi nominal 1,25–710 kN·m, torsi kelelahan 0,63–355 kN·m, lubang standar D1 57–426 mm. Tersedia lubang khusus dan poros berundak.

Bahan dan bantalan apa yang digunakan?

Kuk dan flensa adalah baja paduan 35CrMo yang diberi perlakuan panas. Jurnal silang menggunakan bantalan jarum presisi untuk mengurangi gesekan dan memperpanjang masa pakai dalam tugas industri berkelanjutan.

Berapa sudut misalignment maksimum?

Tergantung pada ukurannya, ketidaksejajaran sudut 15° hingga 25°. SWC-WH tidak mengkompensasi perpindahan aksial — pasangkan dengan spline geser atau poros teleskopik jika ada gerakan aksial.

Apakah Anda menawarkan kopling SWC-WH OEM atau khusus?

Ya. Kami menyesuaikan lubang, alur pasak, pola flensa, panjang, tingkat keseimbangan, perawatan permukaan, dan papan nama. Kirim gambar PDF, DWG, DXF atau STEP dan kami akan mengutip dalam waktu 24 jam.

Apa MOQ, lead time dan garansi?

MOQ 1 buah untuk ukuran standar. Waktu pengerjaan 15–30 hari tergantung ukuran dan penyesuaian. Garansi terbatas 12 bulan terhadap cacat produksi.

Bagaimana cara memilih ukuran SWC-WH yang benar untuk poros penggerak saya?

Memberikan torsi nominal, torsi puncak, kecepatan, diameter poros, sudut ketidaksejajaran, dan siklus kerja. Teknisi kami akan merekomendasikan ukuran dengan faktor layanan yang benar. Anda juga dapat meninjau selengkapnyapanduan pemilihan kopling universalsebelum menghubungi kami.

Bisakah saya mendapatkan sampel sebelum melakukan pemesanan massal?

Ya. Pesanan sampel diterima untuk ukuran standar. Biaya sampel dan pengiriman dikutip secara terpisah dan dapat dikreditkan pada pesanan massal pertama.
