Perlengkapan Heliks Plastik

Raydafon mencetak roda gigi heliks plastik khusus di POM dan nilon di pabriknya sendiri di Ningbo, Cina. Perkakas standar mencakup modul M0.1–M2.0, lubang mulai dari Ø1,40 mm hingga Ø3,05 mm, diameter luar Ø10–Ø50 mm (hingga Ø120 mm pada perkakas khusus) dan lebar permukaan 2,0–10,0 mm, dengan kisaran suhu kerja −30 °C hingga +100 °C. Karena bentuk gigi diproduksi dalam cetakan injeksi dan bukan dipotong, sudut dan profil heliks tetap konsisten di seluruh batch, dan roda gigi bekerja dengan pelumasan sendiri dan senyap — kebisingan yang diukur sekitar 20% lebih rendah dibandingkan penggerak roda gigi pacu yang setara dalam aplikasi yang sama. Kelas berisi kaca tersedia jika diperlukan torsi atau kekakuan yang lebih tinggi, dan roda gigi plastik atau logam bermesin digunakan jika plastik cetakan tidak dapat memenuhi tugas tersebut. Kirimkan gambar atau detail sampel Anda untuk pemeriksaan perkakas dan penawaran dalam waktu 24 jam.

Roda Gigi Heliks Plastik — POM & Nilon, M0.1 hingga M2.0

Roda gigi heliks cetakan injeksi untuk penggerak kecil yang memerlukan pengoperasian senyap, tanpa pelumasan, dan bobot rendah. Perkakas standar mencakup modul M0.1–M2.0, lubang mulai dari Ø1,40 hingga Ø3,05 mm, diameter luar Ø10–Ø50 mm dan lebar muka 2,0–10,0 mm, dengan geometri gigi cetakan, bukan gigi potong — sehingga konsistensi antar gigi tetap terjaga di seluruh batch.

  • M0.1–M2.0Rentang modul standar
  • Ø1.40–3.05Kisaran lubang standar
  • Ø10–50Kisaran diameter luar (mm)
  • −30 hingga +100Suhu kerja (°C)

Produsen Roda Gigi Heliks Plastik di Cina — Roda Gigi Heliks POM & Nilon Kustom

Raydafon mencetak roda gigi heliks plastik di pabriknya sendiri di Ningbo, Tiongkok, untuk OEM yang membutuhkan roda gigi heliks yang senyap dan dapat melumasi sendiri dibandingkan roda gigi baja potong. Gigi roda gigi dibentuk dalam cetakan injeksi, sehingga sudut heliks, profil, dan posisi lubang ditentukan oleh pahat, bukan oleh langkah pemesinan selanjutnya — itulah sebabnya bentuk gigi batch-to-batch tetap konsisten dan mengapa biaya unit turun setelah pahat dijalankan. Pembeli umumnya adalah pembuat mesin kecil, pembuat peralatan medis dan laboratorium, produsen peralatan dan pompa, dan siapa pun yang mengganti pasangan roda gigi logam yang dilumasi dengan yang plastik bebas perawatan.

Perkakas standar adalah rute tercepat dan termurah: kirim modul, jumlah gigi, sudut heliks, lubang dan lebar muka, dan jika cetakannya ada, kami kutip dari perkakas stok. Jika geometrinya baru, kami membuat alat dan mencetak sesuai gambar Anda. Produk terkait dari bengkel yang sama antara laingigi helikskisaran logam untuk torsi lebih tinggi, penuhperlengkapan plastikgaris dalam bentuk taji, cacing dan internal, danroda gigi pacujika drive Anda tidak memerlukan tumpang tindih heliks.

Spesifikasi

  • Jenis produkRoda gigi heliks (cetakan injeksi)
  • Modul standarM0.1 – M2.0
  • BahanPolyacetal (POM) / Nilon, nilai berisi kaca berdasarkan permintaan
  • Lubang standarØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Diameter luarØ10,0 – Ø50,0 mm, hingga Ø120 mm pada perkakas khusus
  • Lebar muka (L)2,0 – 10,0mm
  • Suhu kerja−30 °C hingga +100 °C
  • PelumasanMelumasi sendiri, tidak memerlukan gemuk dalam tugas normal
  • KustomisasiModul ke M3.0, jumlah gigi, sudut heliks, lubang, hub, alur pasak, warna

Spesifikasi standar. Lubang, diameter luar, dan lebar muka fleksibel dalam rentang yang ditunjukkan — beri tahu kami nilai yang Anda perlukan.

Jenis Modul Bahan Membosankan Diameter luar Lebar muka (L)
Perlengkapan heliks M0.1 – M2.0 Poliasetal (POM) / Nilon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (fleksibel) Ø10,0 – Ø50,0 mm (fleksibel) 2,0 – 10,0 mm (fleksibel)

Toleransi dan kapasitas:roda gigi plastik yang dicetak memiliki batas toleransi yang lebih lebar dibandingkan roda gigi logam yang dipotong, dan angka pastinya bergantung pada modul, ketebalan dinding, dan tingkat material. Harap nyatakan reaksi balik dan toleransi jarak tengah yang dibutuhkan perakitan Anda pada tahap penawaran — kami akan mengonfirmasi kemampuan perkakas tersebut, atau merekomendasikan peralatan potong jika plastik tidak dapat memenuhinya.

POM atau Nilon: Memilih Bahan yang Tepat

Poliasetal (POM)

Pilihan default untuk roda gigi presisi kecil. Gesekan rendah, kekakuan tinggi, dan dimensi sangat stabil di bawah kelembapan, yang menjaga jarak pusat dan serangan balik dapat diprediksi. Cocok untuk penggerak yang berjalan terus-menerus dan untuk rakitan yang roda giginya harus memiliki toleransi selama berbulan-bulan.

Nilon (PA)

Lebih tangguh dan lebih toleran terhadap benturan dibandingkan POM, dengan redaman guncangan dan getaran yang lebih baik, namun menyerap kelembapan dan sedikit mengubah dimensi seiring kelembapan. Cocok untuk penggerak yang terputus-putus, penuh benturan, atau getaran tinggi, bukan pada posisi dengan toleransi ketat.

Nilai berisi kaca

Menambahkan serat kaca meningkatkan kekuatan dan kekakuan untuk torsi yang lebih tinggi, dan meningkatkan ketahanan mulur pada suhu tinggi, namun meningkatkan keausan cetakan dan sedikit mengurangi redaman alami. Kami akan memberi saran tentang tingkatan dan umur yang diharapkan untuk tugas Anda.

Jika kebutuhan torsi Anda melampaui kemampuan plastik cetakan, jawaban jujurnya adalah memotong gigi — lihat milik kamigigi pacudan rentang gigi heliks dalam logam. Kami lebih memilih mengutip bagian yang benar daripada menjual perlengkapan plastik yang gagal dalam servis.

Detil Produk

Foto-foto di bawah ini menunjukkan roda gigi heliks plastik cetakan kami: bentuk gigi, penyelesaian hub dan lubang, serta rangkaian roda gigi rakitan.

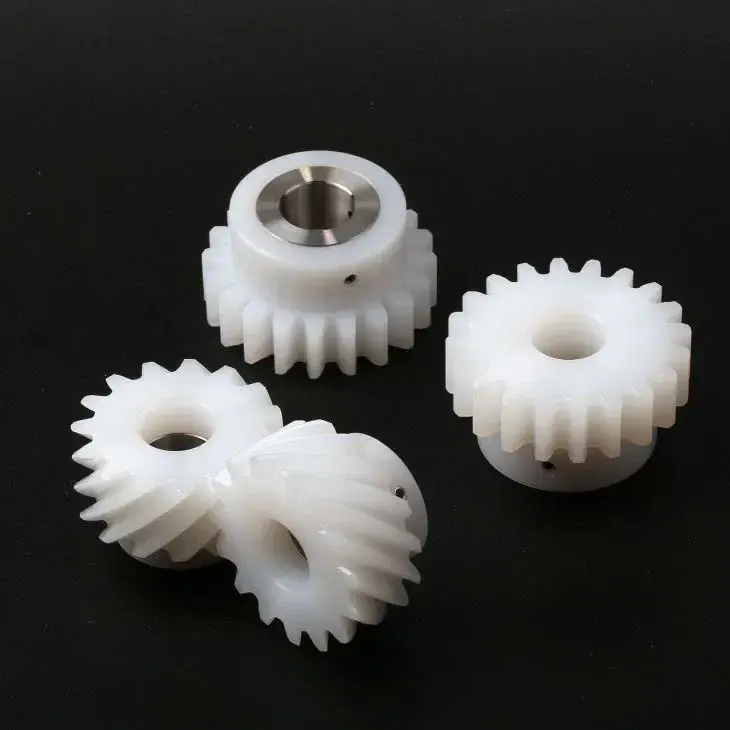

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Roda gigi heliks plastik yang dicetak — sudut heliks, bentuk gigi, dan lubang jadi.

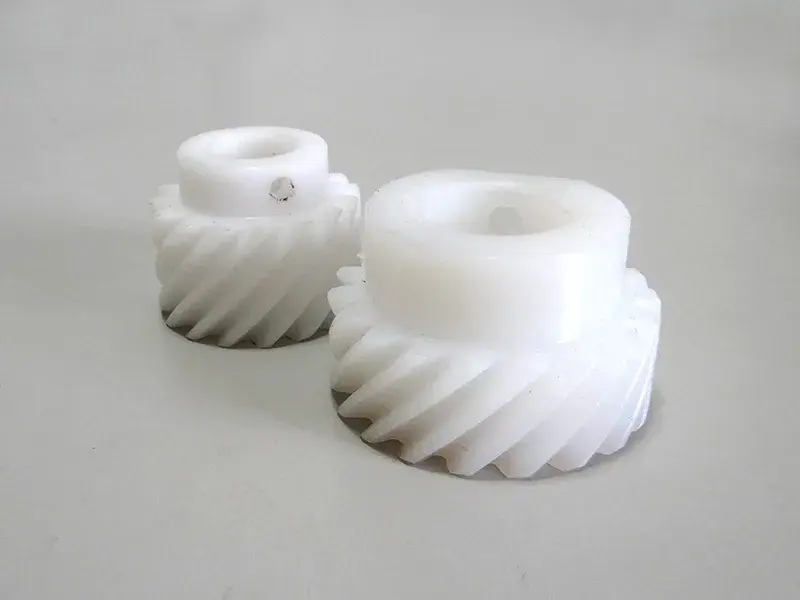

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Roda gigi heliks POM standar dengan hub dan lubang presisi.
Plastic helical gear set assembled in a small drive application
Set roda gigi heliks plastik dirakit dalam drive kecil.

Keuntungan Utama

  1. 01

    Melumasi sendiri

    POM dan nilon saling berhadapan atau berlawanan dengan baja tanpa lapisan oli atau gemuk, sehingga gearbox yang sebelumnya memerlukan ruang pelumas, seal, dan interval servis dapat dibuat bebas perawatan.

  2. 02

    Transmisi senyap

    Tumpang tindih heliks pada gigi heliks terjadi secara bertahap, bukan hanya dengan satu benturan, dan polimer itu sendiri meredam getaran — kebisingan yang terukur pada roda gigi kami sekitar 20% di bawah penggerak roda gigi pacu yang setara dalam aplikasi yang sama.

  3. 03

    Bobot bolak-balik yang lebih rendah

    Plastik cetakan jauh lebih ringan daripada baja atau kuningan, sehingga memotong inersia bagian yang digerakkan. Hal ini penting dalam perkakas tangan, instrumen portabel, mekanisme penentuan posisi kecil, dan produk sensitif berat lainnya.

  4. 04

    Ketahanan terhadap korosi dan bahan kimia

    Plastik rekayasa tidak berkarat dan tahan terhadap sebagian besar asam, alkali, deterjen, dan bahan pembersih yang bersentuhan dengan makanan, sehingga roda gigi dapat bekerja di lingkungan yang lembap, tercuci, atau agak korosif sehingga roda gigi logam memerlukan pelapisan.

  5. 05

    Geometri cetakan yang konsisten

    Bentuk gigi berasal dari rongga cetakan, sehingga setiap bagian dalam batch pada dasarnya identik — tidak ada penyimpangan keausan pemotong, tidak ada variasi profil proses, dan upaya pemeriksaan yang lebih sedikit untuk Anda.

  6. 06

    Harga langsung dari pabrik

    Perkakas, pencetakan, dan inspeksi semuanya dilakukan dalam satu atap, tanpa margin perdagangan di antaranya. Harga satuan didorong oleh tahap perkakas, bukan oleh lapisan tengah.

Bagaimana Roda Gigi Heliks Mentransmisikan Torsi

Gigi pacu bertemu dengan gigi kawin sekaligus. Gigi roda gigi heliks diatur pada sudut terhadap sumbu, sehingga kontak dimulai pada salah satu ujung gigi dan menyapu ke ujung lainnya, seperti halnya penutupan ritsleting. Oleh karena itu, beban menumpuk secara bertahap alih-alih datang sebagai dampak, yang merupakan alasan utama pasangan heliks berjalan lebih mulus dan lebih senyap dibandingkan pasangan pacu pada kecepatan dan beban yang sama.

Efek kedua adalah pembagian beban. Karena beberapa gigi bersentuhan setiap saat sepanjang garis diagonal tersebut, gaya yang dibutuhkan untuk menyalurkan torsi tertentu tersebar ke area sayap gigi yang lebih luas, sehingga tekanan kontak lokal menjadi lebih rendah dan keausan permukaan lebih lambat. Sebuah gigi plastik yang membawa seluruh beban akan berubah bentuk; satu set gigi berbagi tidak — itulah sebabnya geometri heliks cocok dengan bahan yang relatif lembut seperti POM dan nilon.

Gigi heliks juga menghasilkan beban dorong aksial di sepanjang poros, sehingga bantalan atau mesin cuci dorong pada poros harus mampu menerimanya. Itulah satu poin desain yang perlu diperiksa sebelum menentukan roda gigi heliks sebagai pengganti roda gigi pacu: gigi yang tumpang tindih menghasilkan ketenangan dan pembagian beban, namun memberikan gaya aksial ekstra ke seluruh rakitan.

Aplikasi

  • Gearmotor kecilTahapan reduksi senyap
  • Peralatan medis & laboratoriumDrive yang bersih dan bebas pelumasan
  • Peralatan makanan & minumanKomponen yang tahan terhadap bahan kimia dan dapat dicuci
  • Peralatan kantor & rumah tanggaAktuasi dan pengatur waktu dengan kebisingan rendah
  • Aksesoris otomotifKaca spion, tempat duduk, kait, aktuator kecil
  • Instrumentasi & robotikaPenggerak pemosisian yang ringan dan inersia rendah
  • Mesin penjual otomatis & penyalurMekanisme pelumasan mandiri yang tahan lama
  • Pompa & katupRoda gigi internal yang tidak berkarat

Jika aplikasi Anda tidak terdaftar, kirimkan gambar atau bagian sampelnya. Dalam kebanyakan kasus, kami dapat mengonfirmasi dari modul, lubang, dan sudut heliks apakah perkakas standar sesuai atau diperlukan cetakan baru.

FAQ Pembeli

  • Apakah roda gigi ini dibentuk atau dikerjakan dari batangan plastik?Mereka dicetak dengan injeksi dalam perkakas baja, yang menjaga geometri gigi tetap identik di seluruh batch dan menurunkan biaya unit. Roda gigi plastik mesin tersedia untuk prototipe dan volume sangat rendah.
  • Berapa torsi maksimum yang dapat dibawa oleh roda gigi heliks plastik?Hal ini tergantung pada modul, lebar muka, jumlah gigi, dan kualitas material, jadi kami tidak mempublikasikan satu gambar pun. Kirim torsi, kecepatan, dan siklus kerja dan kami akan merekomendasikan modul dan material, atau memberi tahu Anda jika tugas tersebut memerlukan roda gigi logam.
  • Apakah saya perlu melumasi roda gigi?Tidak dalam tugas normal. POM dan nilon dapat melumasi sendiri. Untuk pengoperasian terus-menerus dengan kecepatan tinggi atau beban tinggi, sejumlah kecil gemuk yang kompatibel dapat memperpanjang masa pakai, dan kami akan menyatakannya pada tahap penawaran jika tugas Anda memerlukannya.
  • Toleransi apa yang dapat Anda pertahankan pada lubang dan bentuk gigi?Bagian yang dibentuk memiliki pita yang lebih lebar daripada roda gigi yang dipotong. Beri tahu kami toleransi jarak tengah dan serangan balik yang dibutuhkan perakitan Anda dan kami akan mengonfirmasi apakah perkakas tersebut dapat memenuhinya, atau mengutip suku cadang mesin jika tidak dapat.
  • Berapa biaya perkakas dan waktu tunggu untuk perlengkapan khusus?Biaya perkakas tergantung pada modul, jumlah rongga dan ukuran roda gigi; modul yang lebih besar dan alat multi-rongga lebih mahal. Setelah gambar disetujui, kami mengonfirmasi waktu tunggu alat dan jadwal sampel dengan kutipan, biasanya dalam waktu 24 jam setelah menerima gambar.
  • Bisakah Anda mencocokkan bagian sampel yang sudah kami gunakan?Ya. Kirimkan sampel atau gambar dimensi — modul, jumlah gigi, sudut heliks, lubang, lebar muka, dan bahan. Kami akan mengonfirmasi apakah cetakan tersebut cocok dengan perkakas yang sudah ada atau memerlukan cetakan baru, dan memberikan penawaran harga.

Produk Terkait dan Bacaan Lebih Lanjut

Minta Penawaran Perlengkapan Heliks Plastik

Kirimkan gambar atau detail sampel Anda — modul, jumlah gigi, sudut heliks, lubang, lebar muka, bahan, dan kuantitas. Kami mengonfirmasi apakah perkakas standar cocok atau cetakan baru diperlukan, dan membalas dengan harga dan waktu tunggu dalam waktu 24 jam.

Kirim Pertanyaan Sekarang

* Angka yang dikutip (pengurangan kebisingan, rentang suhu, modul, dan rentang lubang) mengacu pada perkakas standar dan kondisi tugas normal. Harap konfirmasi gambar akhir dan kualitas bahan sebelum memesan.
