Gearbox Cacing

Raydafon, Pabrik peredam cacing berkualitas tinggi di Tiongkok, secara akurat sesuai dengan kebutuhan berbagai peralatan dan merupakan pilihan pertama Anda untuk menemukan produsen dan pemasok yang andal. Kami memberikan dukungan kualitas yang stabil dan harga yang wajar, dan banyak digunakan dalam pengemasan makanan, mesin pengangkut, mesin pertukangan kayu, peralatan pertanian, dan skenario lainnya.

Raydafon berfokus pada optimalisasi struktural dan peningkatan kinerja peredam roda gigi cacing. Produk ini menggunakan paduan aluminium berkekuatan tinggi atau rumah besi cor satu bagian, yang kuat dan tahan korosi serta cocok untuk kondisi kerja yang kompleks dengan kelembapan tinggi, debu tinggi, atau getaran yang sering. Roda gigi cacing internal terbuat dari paduan tembaga berkinerja tinggi, dikombinasikan dengan cacing baja paduan berkualitas tinggi, dan setelah penggilingan presisi dan perlakuan panas, penyambungannya halus, kebisingannya rendah, efisiensi transmisinya tinggi, dan operasi suhu rendah dipertahankan dalam kondisi kerja terus menerus, memperpanjang masa pakai seluruh alat berat.

Untuk meningkatkan keandalan produk, setiap gearbox Raydafon menjalani uji pengoperasian tanpa beban, uji penyegelan segel oli, dan uji kontak permukaan gigi sebelum meninggalkan pabrik untuk memastikan tidak ada kebocoran oli, tidak ada kebisingan, dan tidak ada kesalahan perakitan. Bagian pelumasan menggunakan gemuk sintetis atau oli roda gigi berkinerja tinggi untuk beradaptasi dengan lingkungan kerja -20℃ hingga +80℃. Beberapa model dapat dilengkapi dengan katup pernapasan untuk memperpanjang umur seal dan mengurangi frekuensi perawatan.

Worm gearbox kami tidak hanya melayani berbagai produsen mesin dan peralatan dalam negeri, tetapi juga banyak diekspor ke Eropa, Amerika, Asia Tenggara, Timur Tengah, dan tempat lain, memberikan solusi transmisi yang stabil bagi pelanggan global. Raydafon selalu berpegang pada prinsip "transmisi yang lebih andal dan layanan yang lebih efisien" serta terus meningkatkan standar produk dan kecepatan respons layanan.

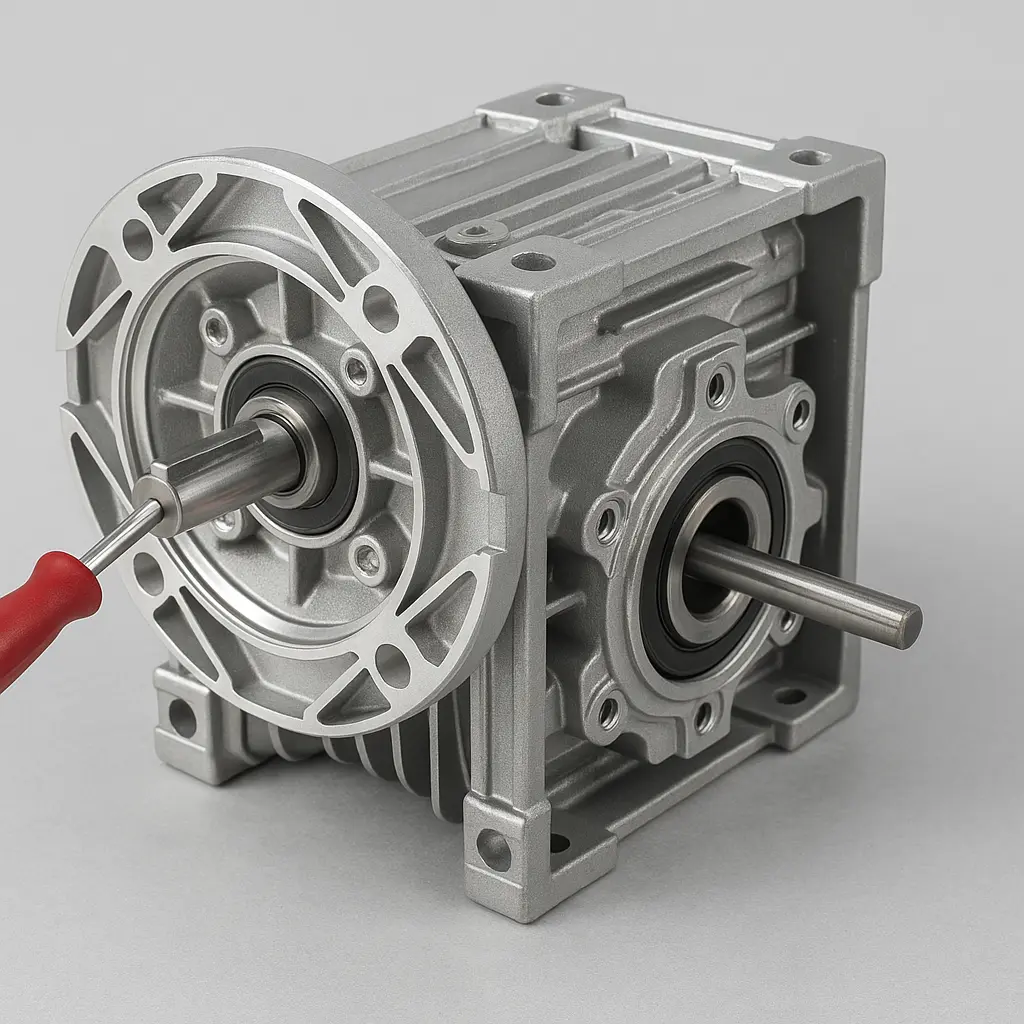

Cara Menyesuaikan Backlash Pada Worm Gearbox

Dalam sistem transmisi peredam roda gigi cacing, besarnya serangan balik berhubungan langsung dengan stabilitas pengoperasian, efisiensi transmisi, dan masa pakai peralatan. Yang disebut serangan balik mengacu pada celah kecil yang harus disediakan di antara kedua permukaan gigi untuk menghindari gangguan dan memastikan penyatuan yang mulus saat cacing dan roda cacing menyatu. Worm Gearbox yang diproduksi oleh Raydafon telah disetel secara presisi sebelum meninggalkan pabrik, namun perubahan reaksi balik tidak dapat dihindari selama penggunaan jangka panjang atau penginstalan ulang, sehingga sangat perlu untuk menguasai metode penyetelan yang benar.

Sebelum menyetel serangan balik, pertama-tama pastikan peredam dalam keadaan mati dan beban telah dibongkar seluruhnya untuk menghindari risiko rotasi. Bersihkan permukaan peredam sebelum pembongkaran untuk memastikan proses penyetelan berjalan lancar. Untuk NMRoda gigi cacing seri RVreduksi yang biasa digunakan oleh Raydafon, desain strukturalnya mempertimbangkan kenyamanan penyesuaian di tempat. Sebagian besar model memiliki dudukan poros masukan eksentrik atau mekanisme pramuat flensa, yang dapat mencapai penyesuaian reaksi balik yang baik melalui pengoperasian sederhana.

Dalam proses operasi tertentu, biasanya perlu mengendurkan baut pengikat poros cacing di ujung masukan, dan mengubah kedalaman penyambungan cacing dan roda cacing dengan mengatur posisi selongsong eksentrik atau dudukan bantalan. Jarak aksial antara keduanya juga dapat diatur dengan mengubah ketebalan gasket pada sisi poros input atau sisi roda cacing. Jenis struktur ini biasanya dapat menstabilkan jarak bebas samping antara 0,08 dan 0,15 mm melalui kontrol presisi, memastikan efisiensi penyambungan yang baik dan tidak terlalu ketat sehingga menyebabkan kemacetan atau peningkatan keausan.

Setelah penyesuaian selesai, uji coba tanpa beban lengkap harus dilakukan untuk memastikan bahwa tidak ada kebisingan, getaran, atau kenaikan suhu yang tidak normal, dan kemudian uji beban penuh harus dilakukan. Penting untuk diperhatikan bahwa jarak bebas samping tidak boleh disetel terlalu ketat, jika tidak maka akan menyebabkan hambatan berjalan yang besar, pemanasan yang parah pada permukaan gigi, dan bahkan kerusakan dini. Jika keausan samping roda gigi parah, atau bantalan kendor, kotak berubah bentuk, dll. selama proses penyetelan, proses penyetelan harus dihentikan dan suku cadang harus diganti atau dukungan teknis pabrikan harus dihubungi.

Semua Raydafon Worm Gearbox lulus deteksi kontak permukaan gigi dan uji pengoperasian tanpa beban sebelum meninggalkan pabrik untuk memastikan jarak bebas pasangan roda gigi berada dalam kondisi terbaik. Kami juga memberikan petunjuk rinci kepada pengguna untuk panduan penggunaan dan pemeliharaan. Jika pengguna mengalami kesulitan penyesuaian di lokasi, kami dapat memberikan bantuan teknis jarak jauh, termasuk panduan video atau layanan analisis gambar struktural. Berkat struktur yang masuk akal dan standar perakitan yang tinggi, produk Raydafon telah menunjukkan stabilitas transmisi yang baik di banyak peralatan otomasi, mesin pengangkut, dan mesin pengemasan, serta dapat mempertahankan respons yang akurat bahkan dalam kondisi start-stop yang kompleks atau frekuensi tinggi. Menyesuaikan jarak bebas samping dengan benar merupakan prasyarat penting untuk memastikan pengoperasian peralatan yang stabil dalam jangka panjang. Jika Anda memiliki pertanyaan teknis lebih lanjut tentang struktur produk atau pemasangan di tempat, jangan ragu untuk menghubungi tim teknis Raydafon, dan kami akan memberikan dukungan tepat waktu dan profesional.

Cara Menghitung Rasio Worm Gearbox

Saat memilih atau mendesain aroda gigi cacing, perhitungan rasio transmisi (yaitu rasio reduksi) adalah salah satu parameter utama. Sebagai produsen peredam roda gigi cacing profesional, Raydafon menyarankan Anda menguasai parameter ini secara akurat sebelum memilih model untuk memastikan bahwa kecepatan keluaran dan torsi memenuhi kebutuhan sebenarnya.

Cara perhitungan rasio transmisi peredam worm gear sangat langsung, rumus dasarnya adalah:

Rasio transmisi = jumlah gigi roda cacing jumlah kepala cacing

Diantaranya, jumlah gigi roda cacing umumnya ditandai pada papan nama produk atau gambar teknik, dan nilai umumnya adalah 30, 40, 50, 60, dst.; jumlah kepala cacing biasanya 1 atau 2, menunjukkan berapa banyak gigi yang diputar roda cacing per putaran cacing.

Misalnya roda cacing mempunyai 40 gigi dan cacing berkepala tunggal (1 kepala), maka perbandingan transmisinya adalah:

40 1 = 40, yaitu kecepatan keluaran adalah 1/40 dari kecepatan masukan.

Jika cacing berujung ganda (2 kepala), maka dengan jumlah gigi cacing yang sama maka perbandingan transmisinya adalah:

40 2 = 20, efek perlambatan berkurang setengahnya, tetapi kecepatan keluaran ditingkatkan.

Dalam seri produk Raydafon yang sebenarnya, kami menyediakan berbagai rasio kecepatan standar dari i=7,5 hingga i=100 untuk memenuhi persyaratan konversi kecepatan dan torsi dalam kondisi kerja yang berbeda. Beberapa model juga mendukung kombinasi multi-tahap untuk mencapai keluaran rasio transmisi yang lebih besar, seperti 40:1 pada tahap pertama dan 5:1 pada tahap kedua, dan total rasio transmisi dapat mencapai 200:1.

Perlu dicatat bahwa dalam penggunaan sebenarnya, selain rasio transmisi, faktor-faktor seperti torsi keluaran, kehilangan efisiensi, dan siklus kerja juga harus dipertimbangkan secara komprehensif. Jika rasio reduksi terlalu besar, efisiensi akan menurun dan volume meningkat; jika terlalu kecil, torsi keluaran tidak mencukupi dan beban tidak dapat digerakkan.

Raydafon dapat dengan cepat merekomendasikan kombinasi model dan rasio kecepatan yang sesuai berdasarkan daya input, kecepatan pengoperasian, karakteristik beban, dan parameter lain yang disediakan oleh pelanggan. Tim teknis kami dapat memberikan layanan penghitungan pemilihan lengkap untuk memastikan bahwa peralatan mencapai kinerja yang diharapkan dalam pengoperasian sebenarnya. Jika Anda memiliki pertanyaan tentang penghitungan rasio kecepatan atau pencocokan produk, jangan ragu untuk menghubungi Raydafon untuk dukungan teknis dan saran khusus.
