Worm Gearbox Seri WPDA
  • Worm Gearbox Seri WPDAWorm Gearbox Seri WPDA
  • Worm Gearbox Seri WPDAWorm Gearbox Seri WPDA

Worm Gearbox Seri WPDA

Worm Gearbox Seri WPDA — 13 ukuran rangka (40–250), rasio 5:1 hingga 100:1, torsi keluaran 15–2,500 N·m, daya masukan 0,12–15 kW, rumah besi cor IP65 dengan pelumasan paksa. Roda cacing dipadamkan dan digiling ke HRC 58–62; segel bibir ganda menjaga debu tepung, lumpur lapangan, dan air pencuci keluar dari rongga roda gigi. Tersedia dudukan kaki, flensa, dan poros berongga, dan poros keluaran dapat dikerjakan agar sesuai dengan motor yang Anda miliki. Kirim daya masukan, rasio yang diperlukan, dan flensa motor Anda — kami mengembalikan bingkai yang cocok, gambar dimensi, dan penawaran langsung dari pabrik dalam waktu 24 jam.
4050607080100120135147155175200250

Worm Gearbox Seri WPDA — Rasio 5:1 hingga 100:1, 15–2.500 N·m, Perumahan Besi Cor IP65

Jika Anda mencari peredam cacing untuk mixer, konveyor, jalur pengepakan, atau alat pertanian, tiga angka tersebut adalah putuskan apakah cocok dengan rasio, torsi keluaran, dan flensa motor. Seri WPDA mencakup ketiganya dari tiga belas ukuran rangka dari 40 hingga 250, dengan daya input dari 0,12 kW hingga 15 kW dan rumah besi cor yang menahan IP65 di bawah pencucian dan debu. Tabel di bawah ini memungkinkan Anda mencocokkan bingkai dengan tugas Anda tanpa membuka katalog.

Cuplikan Spesifikasi

  • Ukuran bingkai40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Daya masukan0,12kW – 15kW
  • Rasio pengurangan5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Torsi keluaran15 N·m – 2.500 N·m
  • PerumahanBesi cor berkekuatan tinggi, tahan benturan dan deformasi
  • roda cacingDipadamkan dan digiling, permukaan gigi HRC 58–62
  • PerlindunganIP65 — segel bibir ganda ditambah segel minyak kerangka tahan debu
  • PemasanganKaki, flensa atau poros berongga; poros keluaran dikerjakan ke motor Anda
  • PelumasanSirkuit pelumasan paksa, suhu di bawah 60 °C pada tugas 24/7

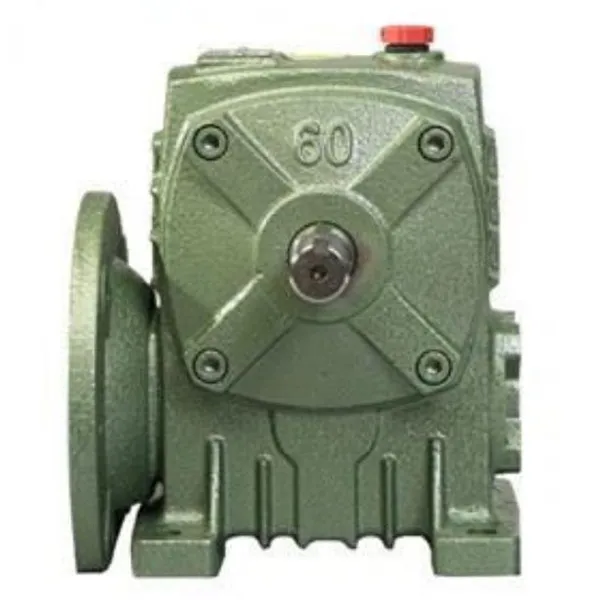

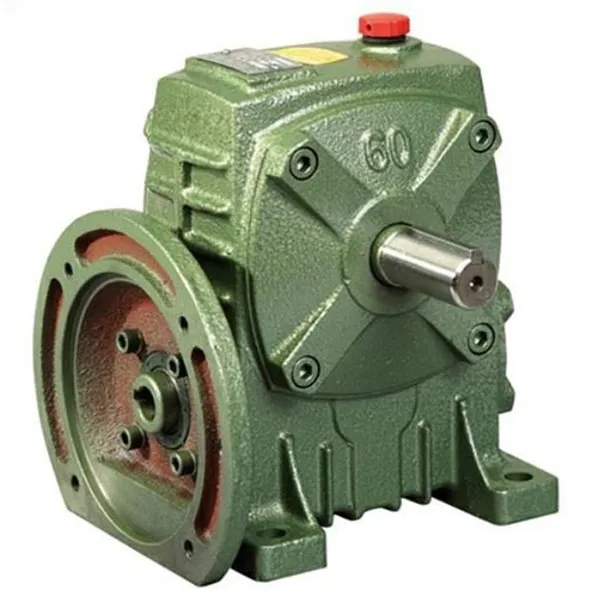

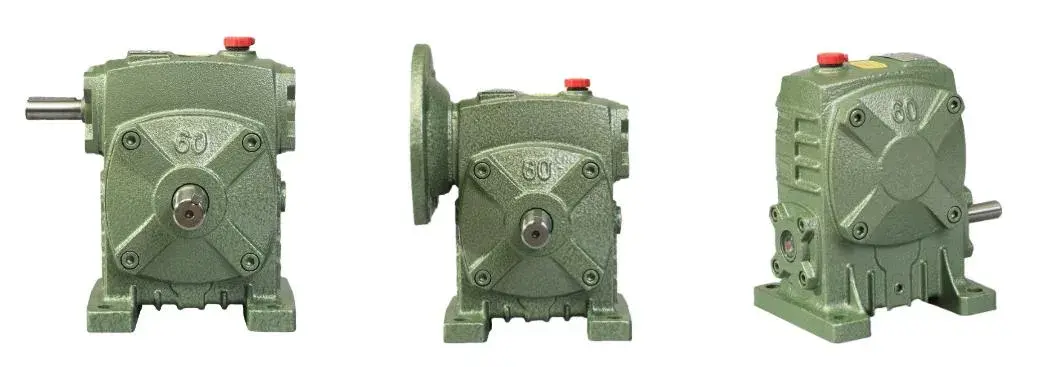

WPDA Series Worm Gearboxes — cast iron housing worm reducer
Gearbox cacing WPDA — rumah besi cor, masukan yang dipasang pada flensa, poros keluaran berongga atau padat.

Dimana WPDA Cocok

Pengolahan & Pencampuran Makanan

Mengunci sendiri menahan dayung saat motor berhenti

Rasio 40:1 pada WPDA-70 memungkinkan dayung pencampur berkapasitas besar mulai bekerja di bawah beban tanpa berhenti. Kapan garis berhenti, geometri cacing yang mengunci sendiri menjaga dayung agar tidak jatuh karena beratnya sendiri. Itu segel bibir ganda mencegah debu tepung masuk ke dalam minyak, sehingga interval servis bertambah menjadi sekitar enam bulan.

Air Limbah & Pemilahan

Rumah besi cor dan segel bibir ganda terhadap kelembapan

Di pabrik pembuangan limbah atau pemilahan sampah, kebocoran oli melewati segel bibir yang aus menyebabkan kerusakan pada bantalan. WPDA-100 menggunakan rumah besi cor tahan karat dan segel bibir ganda; kebisingan pengoperasian yang diukur turun dari sekitar 80 dB hingga 62 dB, yang penting pada shift malam di zona pemukiman.

Mesin Pertanian

Rasio 60:1 melipatgandakan torsi drum pada mesin pemanen

Pada drum perontok gabungan, WPDA-80 60:1 meningkatkan torsi motor kira-kira tiga kali lipat dan meningkatkan perontokan efisiensi sekitar 25%. Poros berongga dipasang langsung ke poros penggerak yang ada, sehingga menjadi rangka tidak memerlukan pengerjaan ulang. IP65 menjaga lumpur dan hujan keluar dari rongga roda gigi.

Logistik & Pengangkatan

Tata letak sudut kanan menghemat 30% ruang pemasangan

Pada jalur penyortiran otomatis dan platform pengangkatan, tata letak cacing sudut kanan memungkinkan motor berada di sampingnya poros yang digerakkan, bukan di belakangnya. WPDA-60 25:1 memberikan posisi yang cukup baik untuk penyortiran paket tanpa servo. Poros keluaran dapat dikerjakan agar sesuai dengan motor impor, sehingga menghindari transmisi penuh bertukar. LihatGearbox cacing Seri WPkisaran untuk bea dengan rasio lebih rendah.

Tabel Pilihan — Kekuatan, Rasio, dan Berat

Referensi cepat ukuran bingkai — daya dan berat input nominal
Ukuran Daya Masukan (kW) Rentang Rasio Berat (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2.2 – 3.0 5:1 – 80:1 64
135 3.0 – 4.0 5:1 – 80:1 85
147 3.0 – 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5.5 – 7.5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

Torsi keluaran berkisar 15 N·m pada ukuran 40 hingga 2.500 N·m pada ukuran 250. Jika tugas Anda memerlukan rasio di luar sembilan langkah standar, mintalah pasangan terdekat dan kami akan mengkonfirmasi kecepatan dan torsi keluaran sebenarnya.

Dimensi Pemasangan — Ukuran Bingkai 40 hingga 250

Dimensi pemasangan (mm) — A, AB, BB, H, HL, flensa LA/LB/LC, lubang masukan Q/U, poros keluaran LS/S
Ukuran A AB BB H Hl M N E F G Z LA LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12.8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12.8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21.8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31.3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45.3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45.3 155 90 25×9

Semua dimensi dalam milimeter. Di perangkat seluler, geser meja secara horizontal untuk mencapai kolom flensa dan poros. Kirim rangka motor Anda dan ukuran poros keluaran yang diperlukan dan kami akan mengonfirmasi baris yang cocok sebelum Anda memesan.

Mengapa Pembeli Menentukan Seri Ini

01

Roda cacing yang dikeraskan dan digiling, HRC 58–62

Roda cacing melewati pendinginan dan penggilingan, dengan kekerasan permukaan gigi pada pita HRC 58–62. Dalam aplikasi konveyor pertambangan, pengoperasian terus-menerus selama dua tahun menghasilkan keausan roda gigi kurang dari 0,1 mm — kira-kira tiga kali masa pakai peredam standar dalam tugas yang sama. Itumanufaktur gigi presisihalaman menunjukkan langkah penggilingan dan inspeksi di belakang angka itu.

02

Pelumasan paksa menjaga suhu wadah tetap di bawah 60 °C dan bertugas 24/7

Sirkuit pelumasan paksa internal memberi nutrisi pada mesh dan bearing, bukan hanya mengandalkan percikan saja. Di pengoperasian terus menerus selama 24 jam, wadah oli tetap berada di bawah 60 °C, yang memperlambat oksidasi pelumas dan menahan ketebalan film pada kontak cacing. Itulah perbedaan antara peredam yang bertahan satu musim dan satu musim itu berlangsung beberapa kali.

03

Segel bibir ganda IP65 dan wadah yang tidak berkarat

Segel bibir ganda ditambah segel minyak kerangka tahan debu menahan IP65 dari lumpur, hujan, dan debu proses. Pada a tempat pemilahan sampah di mana pengurang biasa membocorkan minyak dan disita dalam waktu tiga bulan, WPDA-100 dijalankan 18 bulan di lingkungan korosif yang sama tanpa setetes pun kebocoran. Jika tugasmu lebih ringan dan kamu membutuhkan amplop yang lebih kecil, bandingkanGearbox cacing Seri RV.

04

Poros keluaran dikerjakan ke motor Anda, bukan sebaliknya

Pemasangan kaki, flensa, dan poros berongga semuanya tersedia, dan poros keluaran dapat dikerjakan sesuai ukuran dari motor atau poros penggerak yang sudah Anda miliki. Sebuah pabrik mesin pertanian membutuhkan poros yang cocok dengan yang lebih tua motorik; poros pengganti dikirim dalam tiga hari dan dipasang tanpa mengganti motor. Untuk tugas pertanian, lihatgearbox pertanianjangkauan juga.

Umpan Balik Pelanggan

“Kami menjalankan ini di bengkel makanan yang lembab dimana gearbox sebelumnya berkarat dan perlu sering dimatikan. Dengan seri WPDA, casingnya tidak berkarat meski terkena tepung dan kelembapan sepanjang hari, dan terbuat dari perunggu roda cacing masih bersih. Kebisingan selama pengoperasian hampir dapat diabaikan, sehingga tidak lagi mengganggu pengoperasian peralatan pengujian makanan di dekatnya. Ketika saya perlu menyesuaikan rasio pengurangan, tim mereka memandu saya melaluinya perbedaan model dan menjalankan penghitungan beban untuk saya — unit yang direkomendasikan berjalan lancar dari yang pertama mulai.”

Emma WilsonPabrik Pengolahan Makanan, Sydney, Australia

“Gearbox WPDA bekerja dengan sangat baik pada proyek kami — andal, efisien, serta mudah dipasang dan dirawat. Dari konsultasi pertama hingga pengiriman semuanya berjalan lancar, dan komunikasi lancar. Kami akan terus bekerja sama dan merekomendasikan produk ini kepada mitra lain.”

James CarterPembeli Proyek, pelanggan Raydafon

Kirim Tenaga dan Rasio Motor Anda — Dapatkan Rangka yang Cocok

Beri tahu kami daya masukan, kecepatan atau rasio keluaran yang diperlukan, jenis pemasangan, dan ukuran poros. Kami akan mengkonfirmasinya Bingkai WPDA, kembalikan gambar dimensi dan kutipan dengan harga pabrik, biasanya dalam waktu 24 jam. Jangkauan penuh diroda gigi cacinghalaman.
