Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

DIVISI RAYDAFON / HIDROLIK

Produsen Silinder Hidraulik Forklift untuk Pasokan OEM, Penggantian Purna Jual, dan Perbaikan Lapangan

Raydafon memproduksi silinder hidrolik forklift untuk forklift listrik, forklift pembakaran internal, stacker dan peralatan gudang. Setiap unit dibuat berdasarkan lubang, langkah, diameter batang, dan gaya ujung sambungan yang telah dikonfirmasi, kemudian diuji tekanannya sebelum meninggalkan jalur perakitan, sehingga dapat langsung masuk ke truk tanpa penyesuaian.

Kami menyediakan pabrik seluruh mesin, integrator sistem hidrolik, dealer suku cadang regional, dan unit layanan yang bertanggung jawab atas peralatan terminal. Silinder diekspor ke Eropa, Asia Tenggara, dan Amerika Selatan, mencakup permintaan peralatan asli dan penggantian purnajual.

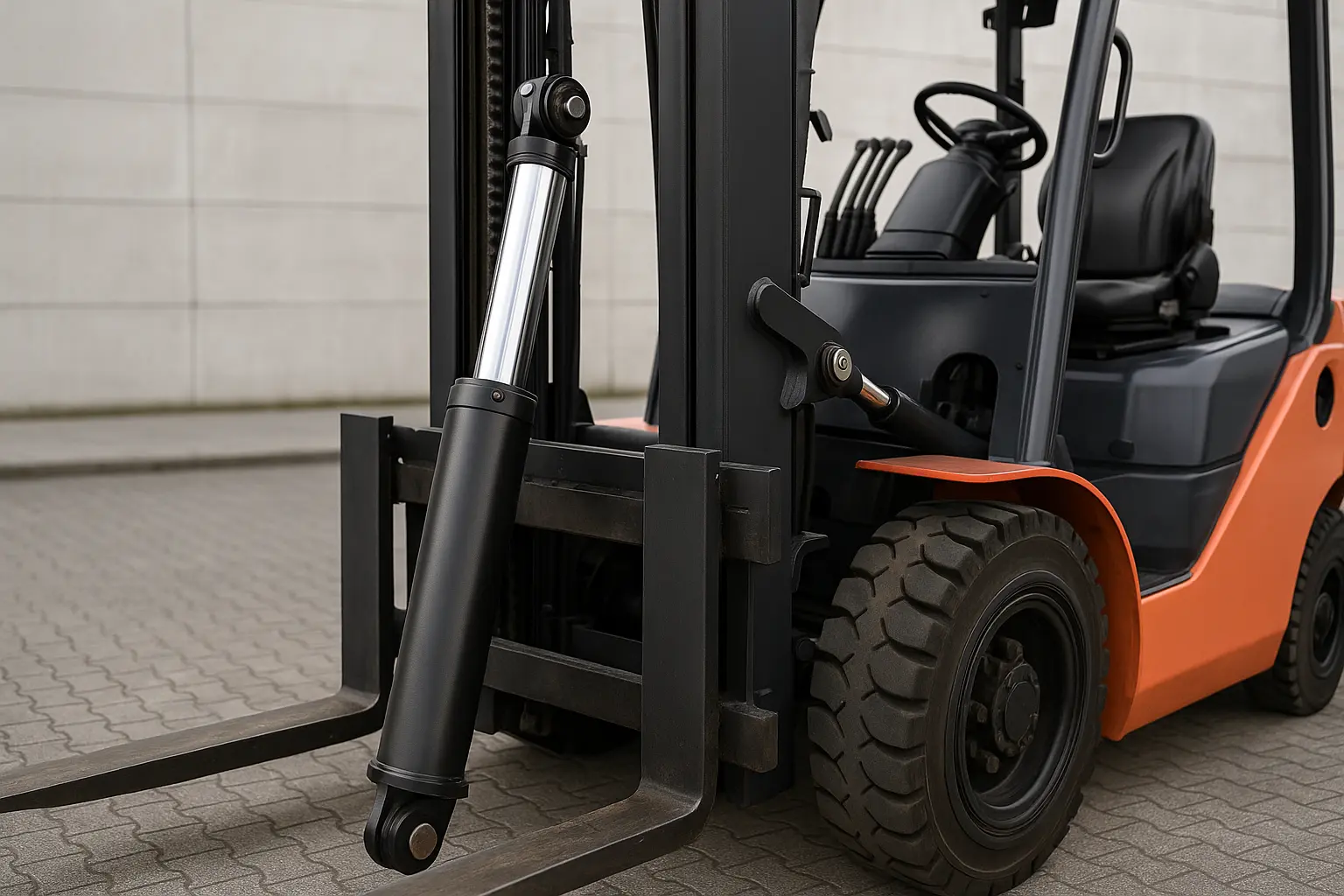

Forklift hydraulic cylinder manufactured by Raydafon
Silinder hidrolik forklift diproduksi dengan dimensi kunci mesin CNC, disegel dalam proses yang terkontrol, kemudian diuji tekanan sebelum dikirim.
1,5–18 tonCakupan tonase forklift
7–14 MPaKisaran tekanan kerja
Angkat / MiringkanJenis fungsi standar
CNCKontrol dimensi kunci
OEM / ODMKustomisasi berbasis gambar
01

Pasokan Silinder Hidraulik Forklift untuk Mekanisme Kemiringan, Pengangkatan, dan Pergeseran Samping

Fungsi forklift yang berbeda memberikan tuntutan yang berbeda pada silinder. Silinder kemiringan, silinder pengangkat, dan silinder pemindah samping tidak dapat dipertukarkan — masing-masing memerlukan lubang, langkah, rasio batang, dan geometri pemasangannya sendiri agar sesuai dengan tiang dan gerbong yang dioperasikannya.

  • Silinder miring untuk garpu dan kontrol sudut tiang
  • Angkat silinder untuk menaikkan dan menurunkan tiang
  • Silinder mekanisme perpindahan samping
  • Paket hidrolik forklift listrik
  • Silinder forklift pembakaran internal
  • Penumpuk dan peralatan penanganan gudang
  • Bor dan guratan khusus pada gambar
  • Penggantian nomor bagian yang ada

Yang menentukan silinder yang tepat

  • TonaseForklift 1,5 ton hingga 18 ton memerlukan ukuran lubang dan ketebalan dinding yang berbeda secara material.
  • FungsiTugas miring, angkat, dan geser samping menghasilkan arah beban dan siklus kerja yang berbeda.
  • PemasanganSambungan pin depan dan belakang, flensa atau clevis harus sesuai dengan tiang dan rangka.
  • LingkunganDebu, kelembapan, dan pengoperasian yang sering memerlukan penyelesaian akhir batang dan tingkat segel yang sesuai.

Komponen utama terbuat dari baja paduan berkekuatan tinggi, dengan permukaan batang dilapisi atau diberi perlakuan krom keras untuk ketahanan terhadap korosi dan aus. Hasilnya adalah pergerakan yang mulus, respons yang cepat, dan penyegelan yang stabil dalam pengoperasian sehari-hari yang sering dilakukan, tidak hanya selama minggu pertama setelah pemasangan.

02

Cara Membangun Kembali Silinder Hidrolik Forklift

Membangun kembali silinder hidrolik forklift bukan hanya soal membuka tutup ujung dan mengganti cincin karet. Prosesnya memiliki lima tahap dan masing-masing tahap penting — lewati satu langkah dan unit akan bocor lagi dalam beberapa hari setelah digunakan kembali.

  1. Turunkan tekanan dan lepaskan silinder Lepaskan tekanan sistem, lepaskan saluran hidrolik dan lepaskan silinder dari truk. Kendurkan baut penutup ujung dengan kunci inggris dan tarik keluar rakitan batang piston secara perlahan, berhati-hatilah agar tidak menggores lubang silinder. Jika terdapat banyak minyak di dalamnya, tiriskan dan bersihkan sebelum melanjutkan.
  2. Periksa setiap komponen yang dilepas Periksa piston, rod dan seal ring satu per satu terhadap perubahan bentuk, keausan, tepian yang hilang atau karat. Satu tanda keausan dapat menjadi sumber kebocoran, jadi jangan lewatkan pemeriksaan secara dekat.
  3. Ganti semua segel yang sudah tua atau rusak Konfirmasikan spesifikasi sebelum pemasangan. Beberapa silinder menggunakan segel gabungan, dan memasangnya dengan orientasi yang salah akan langsung menyebabkan kegagalan, tidak peduli seberapa baik proses pembangunan kembali dilakukan.
  4. Pasang kembali sesuai urutan aslinya Pasang batang piston dengan hati-hati dan jaga agar poros tengah tetap sejajar. Jika batang tidak berada di tengah dengan benar, bahkan silinder yang dibangun kembali dengan benar akan bocor dalam beberapa hari pengoperasian.
  5. Uji tekanan sebelum dipasang kembali Pasang silinder rakitan pada peralatan uji tekanan dan periksa kebocoran atau kemacetan internal. Hanya setelah tes lulus barulah dipasang kembali pada forklift.
Forklift hydraulic cylinder rebuild process
Inspeksi, penggantian segel, dan pemasangan kembali yang benar merupakan faktor penentu sebagian besar keberhasilan pembangunan kembali — uji tekanan menegaskan hal tersebut.

Ketika membangun kembali tidak sepadan

Jika batang piston bengkok atau lubang silinder rusak parah, pembangunan kembali tidak akan berhasil. Penggantian adalah cara yang lebih ekonomis. Raydafon memasok silinder dan suku cadang hidrolik forklift lengkap, ditambah kit perbaikan berdasarkan permintaan — cocok untuk tukang reparasi forklift dan insinyur peralatan yang perlu mengembalikan truk ke layanan pada hari yang sama.

03

Cara Melepas Silinder Hidrolik dari Forklift

Urutan pelepasan dan detail penanganan menentukan apakah pekerjaan memerlukan waktu dua puluh menit atau merusak komponen di sekitarnya. Empat tahapan di bawah ini merupakan prosedur standar yang diikuti oleh mitra layanan kami.

Lepaskan tekanan Matikan forklift dan biarkan sistem hidrolik menurunkan tekanan secara alami. Tunggu beberapa menit untuk memastikan semua tekanan telah hilang sebelum menyentuh sambungan apa pun.
Putuskan sambungan saluran oli Bungkus sambungan dengan kain untuk menampung sisa oli, lepaskan selang bertekanan tinggi dari silinder, dan tandai agar dapat disambungkan kembali pada posisi yang benar.
Lepaskan pin atau baut pengikat Silinder biasanya dihubungkan ke tiang atau rangka dengan pin depan dan belakang. Temukan posisi pin, lepaskan cincin penahan terlebih dahulu, lalu lepas pin atau lepaskan bautnya.
Angkat silinder keluar Badan silindernya berat. Gunakan dua orang atau gendongan, hindari membentur struktur sekitar, dan jaga mulut silinder menghadap ke atas agar sisa oli tidak tumpah.

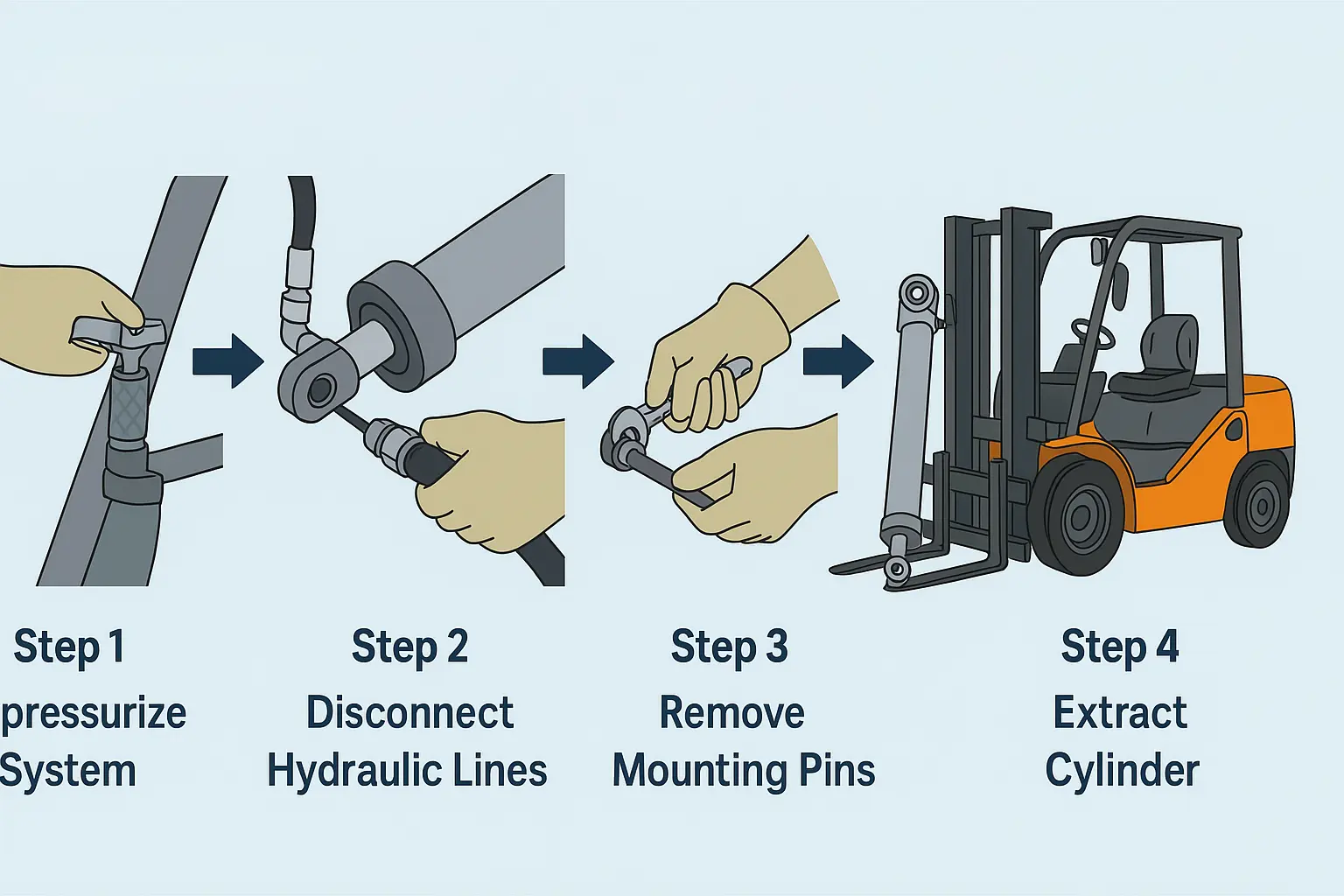

Removing a hydraulic cylinder from a forklift
Setelah dilepas, segera tutup lubang oli untuk mencegah masuknya debu dan mencegah karat selama penyimpanan atau pengangkutan.

Setelah silinder dilepas dari truk, segera tutup lubang oli. Raydafon memasok produk silinder hidrolik dan kit segel yang disesuaikan dengan berbagai model forklift, sehingga pengguna dapat memulihkan pengoperasian peralatan dengan cepat daripada menunggu suku cadang khusus.

04

Siapa yang Kami Suplai

Saluran 01

Produsen forklift

Pengembangan OEM dan ODM berdasarkan gambar mesin dan persyaratan teknis, termasuk forklift khusus dan konfigurasi kelas atas.

Saluran 02

Integrator sistem hidrolik

Pasokan silinder disesuaikan dengan desain paket hidraulik, dengan konfirmasi gambar, tinjauan sampel, dan penjadwalan pengiriman.

Saluran 03

Unit servis dan pemeliharaan

Silinder pengganti dan kit perbaikan untuk pemeliharaan peralatan terminal, dengan respons cepat untuk kebutuhan pemberitahuan singkat.

05

Tentang Raydafon

Raydafon hydraulic cylinder factory
Raydafon memproduksi silinder hidrolik untuk forklift, mobile crane, truk sampah, kendaraan kerja udara dan kendaraan khusus lainnya.

Raydafon adalah produsen yang berfokus pada solusi sistem hidrolik dan transmisi. Kami tidak bergantung pada bahasa promosi — kami terus mengembangkan produk dan membiarkan kualitas yang dapat diandalkan menjalankan bisnis kami. Selama bertahun-tahun kami berkonsentrasi pada pengembangan dan produksi silinder hidrolik, dengan rangkaian model yang luas dan adaptasi yang fleksibel untuk mesin konstruksi dan aplikasi kendaraan khusus.

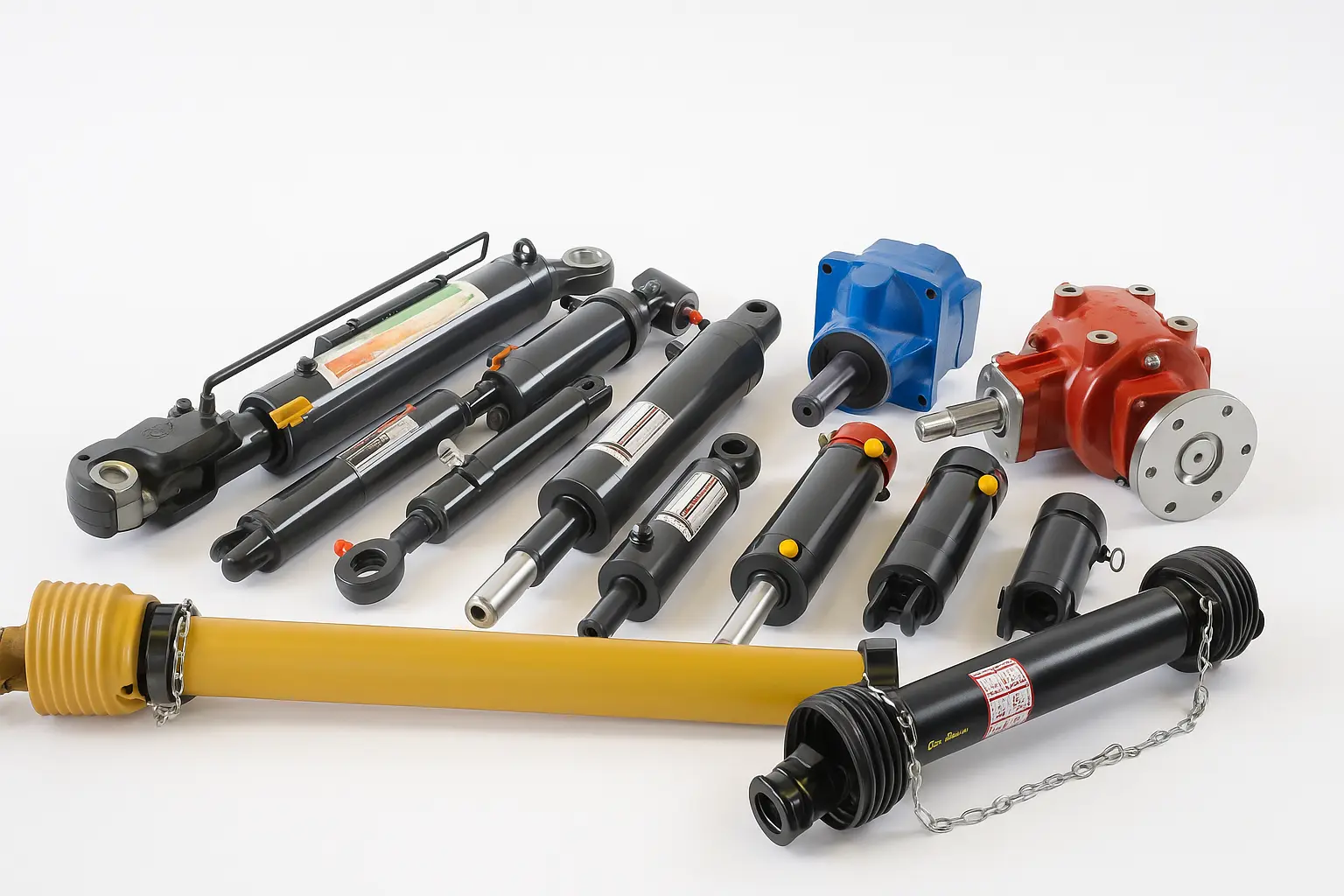

Selain silinder hidrolik forklift, rangkaian produk kami mencakup silinder hidrolik mobile crane, silinder hidrolik truk sampah, dan silinder hidrolik kendaraan kerja udara, semuanya menggunakan material berkekuatan tinggi dan pemrosesan presisi untuk beroperasi secara stabil di bawah kondisi kerja bertekanan tinggi dan frekuensi tinggi.

Selain silinder hidrolik, Raydafon juga memasok lini produk transmisi daya yang lengkapporos PTO, gearbox pertanian, roda gigi presisiDangearbox planet. Produsen seluruh mesin, reparasi, dan dealer suku cadang dapat memperoleh banyak komponen dari satu pemasok, sehingga menghilangkan pekerjaan koordinasi yang duplikat.

06

FAQ Silinder Hidraulik Forklift

Informasi apa yang perlu saya berikan untuk mendapatkan penawaran?

Kirim tonase forklift, fungsi silinder (angkat, miring atau geser samping), lubang, diameter batang, langkah, gaya ujung sambungan, dimensi pemasangan, dan tekanan kerja. Gambar, contoh foto atau nomor bagian yang ada mempercepat konfirmasi.

Bisakah Anda menyediakan pengganti silinder forklift yang ada?

Ya. Kirimkan nomor bagian asli atau gambar dimensi dan kami akan mengonfirmasi kecocokannya. Ini adalah jalur paling umum untuk permintaan penggantian purnajual.

Apakah Anda menyediakan kit perbaikan serta silinder lengkap?

Ya. Kit perbaikan dapat disediakan sesuai dengan kebutuhan pelanggan, yang berguna bagi tukang reparasi forklift dan teknisi peralatan yang perlu merestorasi truk di lokasi.

Pada tekanan berapa silinder ini beroperasi?

Silinder hidrolik forklift biasanya beroperasi pada kisaran 7–14 MPa tergantung pada tonase dan fungsi forklift. Setiap silinder diuji tekanannya sebelum pengiriman untuk memastikan kinerja pada peringkat yang ditentukan.

Perawatan permukaan apa yang digunakan pada batang piston?

Komponen utama terbuat dari baja paduan berkekuatan tinggi dengan permukaan batang dilapisi atau diberi perlakuan krom keras agar tahan terhadap korosi dan aus, cocok untuk pengoperasian yang sering dan lingkungan kerja yang keras.

Apakah Anda mendukung gaya bore, stroke, dan koneksi khusus?

Ya. Kami menyediakan solusi khusus dengan diameter silinder, goresan, dan gaya ujung sambungan berbeda yang disesuaikan dengan model forklift tertentu dan intensitas pengoperasian, termasuk proyek OEM dan ODM.

Minta Penawaran Silinder Hidraulik Forklift

Kirimkan model forklift, fungsi silinder, lubang, langkah, dan detail pemasangan. Raydafon akan mengkonfirmasi spesifikasi dan mengembalikan penawaran dengan waktu tunggu — baik Anda produsen forklift, integrator sistem hidrolik, atau unit pemeliharaan.

View as

Silinder Kemiringan Forklift

Silinder Kemiringan Forklift

Silinder kemiringan forklift Raydafon adalah silinder hidrolik yang dirancang khusus untuk kontrol kemiringan tiang garpu pada forklift 1,5-18 ton. Diproduksi dari baja berkekuatan tinggi dengan piston, badan silinder, batang, dan set segel yang serasi. Tekanan kerja 7-14 MPa, tidak ada fluktuasi tekanan di bawah beban. Diameter lubang standar 60-100 mm, diameter batang 25-40 mm, langkah 32-193 mm. Fiksasi sekrup dan sambungan cincin penahan memungkinkan penggantian segel oli dalam hitungan menit tanpa melepas tiang. Cocok untuk operasional gudang, pabrik dan pelabuhan. Jarak lubang, langkah, dan pemasangan khusus tersedia untuk merek forklift OEM. MOQ 50 unit, waktu tunggu massal 25-35 hari. Kirim model forklift, persyaratan bore/stroke, dan kuantitas untuk mendapatkan penawaran.
Silinder Pengangkat Forklift

Silinder Pengangkat Forklift

Silinder pengangkat forklift Raydafon merupakan komponen pengangkat vertikal yang dipasang pada tiang yang berfungsi untuk menaikkan dan menurunkan gerbong garpu. Diproduksi dari baja berkekuatan tinggi dengan piston yang serasi dan struktur cincin penyegel yang dioptimalkan. Model standar mencakup lubang Φ56-60 mm, batang Φ45 mm, langkah 1500-1505 mm, dan tekanan kerja 17,5-18,1 MPa. Model-model canggih mencakup perangkat penyangga yang mencegah benturan keras pada langkah penuh, melindungi muatan dan struktur tiang. Kompatibel dengan forklift listrik dan diesel. Lima model standar dari N30M300 hingga A2A35M300, bore dan stroke khusus tersedia untuk OEM. MOQ 50 unit, waktu tunggu massal 25-35 hari. Kirim model forklift, persyaratan kayuhan, dan kuantitas untuk mendapatkan penawaran.
Sebagai produsen dan pemasok Silinder Hidrolik Forklift yang andal di Tiongkok, produk kami telah lulus sertifikasi CE. Jika Anda ingin membeli produk berkualitas, silakan hubungi kami.
