Silinder Kemiringan Forklift

Silinder kemiringan forklift Raydafon adalah silinder hidrolik yang dirancang khusus untuk kontrol kemiringan tiang garpu pada forklift 1,5-18 ton. Diproduksi dari baja berkekuatan tinggi dengan piston, badan silinder, batang, dan set segel yang serasi. Tekanan kerja 7-14 MPa, tidak ada fluktuasi tekanan di bawah beban. Diameter lubang standar 60-100 mm, diameter batang 25-40 mm, langkah 32-193 mm. Fiksasi sekrup dan sambungan cincin penahan memungkinkan penggantian segel oli dalam hitungan menit tanpa melepas tiang. Cocok untuk operasional gudang, pabrik dan pelabuhan. Jarak lubang, langkah, dan pemasangan khusus tersedia untuk merek forklift OEM. MOQ 50 unit, waktu tunggu massal 25-35 hari. Kirim model forklift, persyaratan bore/stroke, dan kuantitas untuk mendapatkan penawaran.
Raydafon OEM · Suku Cadang Forklift

Silinder Kemiringan Forklift Kustom untuk Forklift 1,5-18 Ton — Pasokan Langsung Produsen OEM

Silinder kemiringan forklift adalah komponen hidrolik yang mengontrol kemiringan tiang dan garpu ke depan dan ke belakang. Raydafon memproduksi silinder miring untuk forklift 1,5-18 ton menggunakan baja berkekuatan tinggi dan set piston/batang/segel yang serasi. Tekanan kerja stabil pada 7-14 MPa di bawah beban. Fiksasi sekrup dan sambungan cincin penahan memungkinkan penggantian segel oli dalam hitungan menit tanpa melepas tiang. Cocok untuk pemuatan gudang, pengangkatan pabrik, dan pergantian pelabuhan.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 ton
7-14 MPa Tekanan kerja
Φ60-100mm Diameter lubang
Φ25-40mm Diameter batang
32-193mm Stroke
3,4-22kg Berat satuan
Anatomi Produk

Di dalam Silinder Kemiringan — 25 Bagian yang Cocok

Silinder tidak dirakit dari perangkat keras komoditas. Piston, badan silinder, batang piston, dan set segel dicocokkan sebagai satu set, mirip dengan cara tukang yang berpengalaman menyelesaikan pasangan yang cocok. Itulah sebabnya silinder bekerja secara stabil di bawah tekanan tinggi selama bertahun-tahun tanpa kehilangan tekanan kelenjar.

Tonase forklift yang berbeda menggunakan diameter dalam dan langkah yang berbeda, sehingga model silinder kemiringan harus sesuai dengan truk. Raydafon menyediakan dan memproduksi tujuh model standar dari QA20V500 hingga A45M300, dan dapat menghasilkan model khusus berdasarkan gambar pelanggan. Untuk truk yang membutuhkan fungsi pengangkatan vertikal, Raydafon juga memproduksinyaSilinder Pengangkat Forklift.

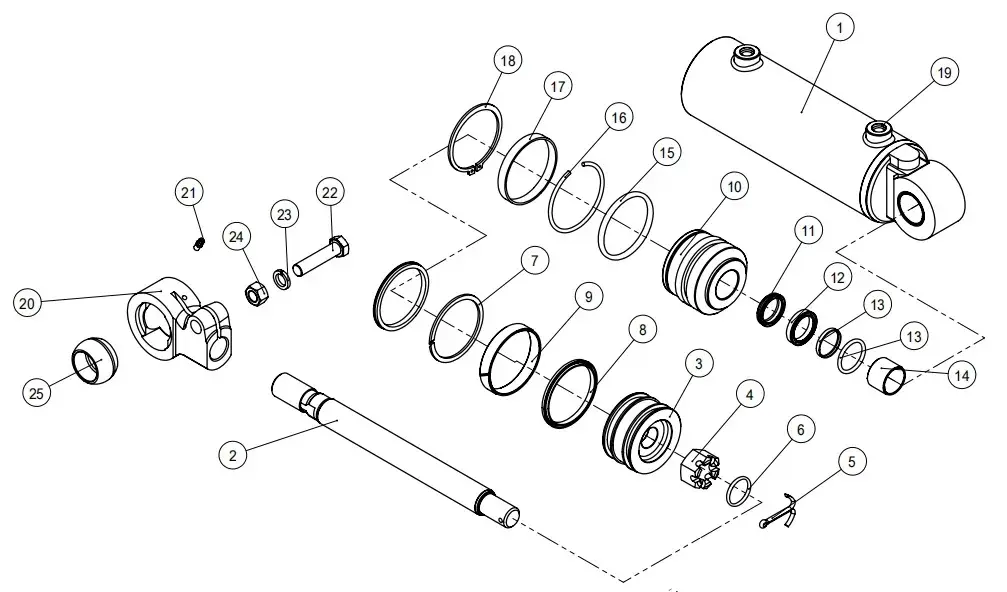

Forklift tilt cylinder parts anatomy
Diagram bagian bernomor — 25 komponen yang cocok

Daftar Komponen 25 Bagian

Bagian diberi nomor di bawah agar sesuai dengan tampilan yang diledakkan. Angka 1-25 sesuai dengan diagram di atas.

01Assy Perumahan Silinder
02Batang Piston
03Piston
04Kacang Hex
05Pin Cotter
06O-Cincin
07Cincin Belakang
08Segel Lubang
09Cincin Pakai
10Panduan Bush
11Penghapus Debu
12Cincin-U
13Segel Batang
14Du Bush
15O-Cincin
16Kawat Bulat
17Gantungan Kunci
18Penjepit Lingkaran Untuk Poros
19Steker
20Clevis
21Puting Gemuk
22Baut
23Mesin Cuci Musim Semi
24Kacang
25Bantalan Bulat

Matriks Model Standar — Kombinasi Tujuh Bore/Stroke

Pilih model yang cocok dengan tonase forklift dan pola pemasangan Anda, atau kirimkan gambar OEM Anda untuk pembuatan khusus. Semua model yang tercantum di bawah ini memiliki arsitektur piston/batang/segel yang sama.

Nomor gambar Membosankan ΦD Batang Φd Pukulan S Memasang. L Tekanan Pelabuhan Berat
QA20V500-405000-000 Φ60 Φ30 32 109 18MPa 2-M14×1,5 3,4kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22kg

Tidak dapat menemukan model Anda? Kirim nomor gambar OEM atau sampel fisik. Insinyur balik Raydafon, menghasilkan sampel dan mengutip batch pada gambar yang sama. Untuk rentang silinder hidrolik forklift yang lebih luas, lihatSilinder Hidrolik Forkliftkategori.

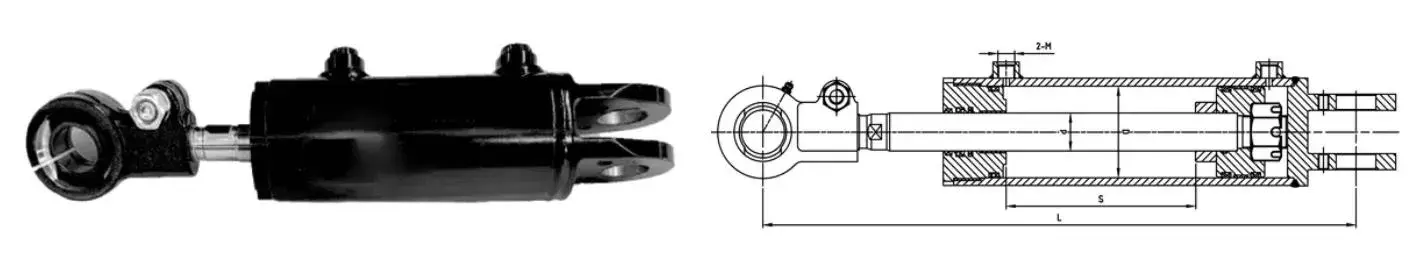

Forklift tilt cylinder dimension drawing 1
Model QA20V500-405000-000 · Φ60 × Φ30 × 32 langkah

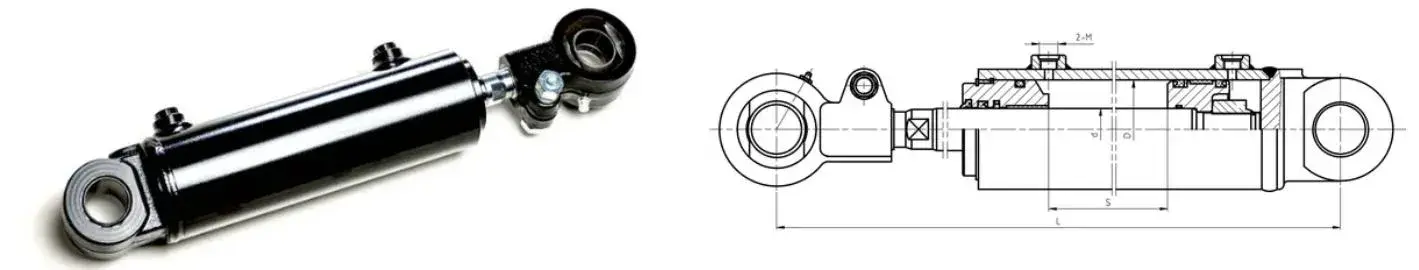

Forklift tilt cylinder dimension drawing 2
Model S16N450 / RTE35M300 / A15N450

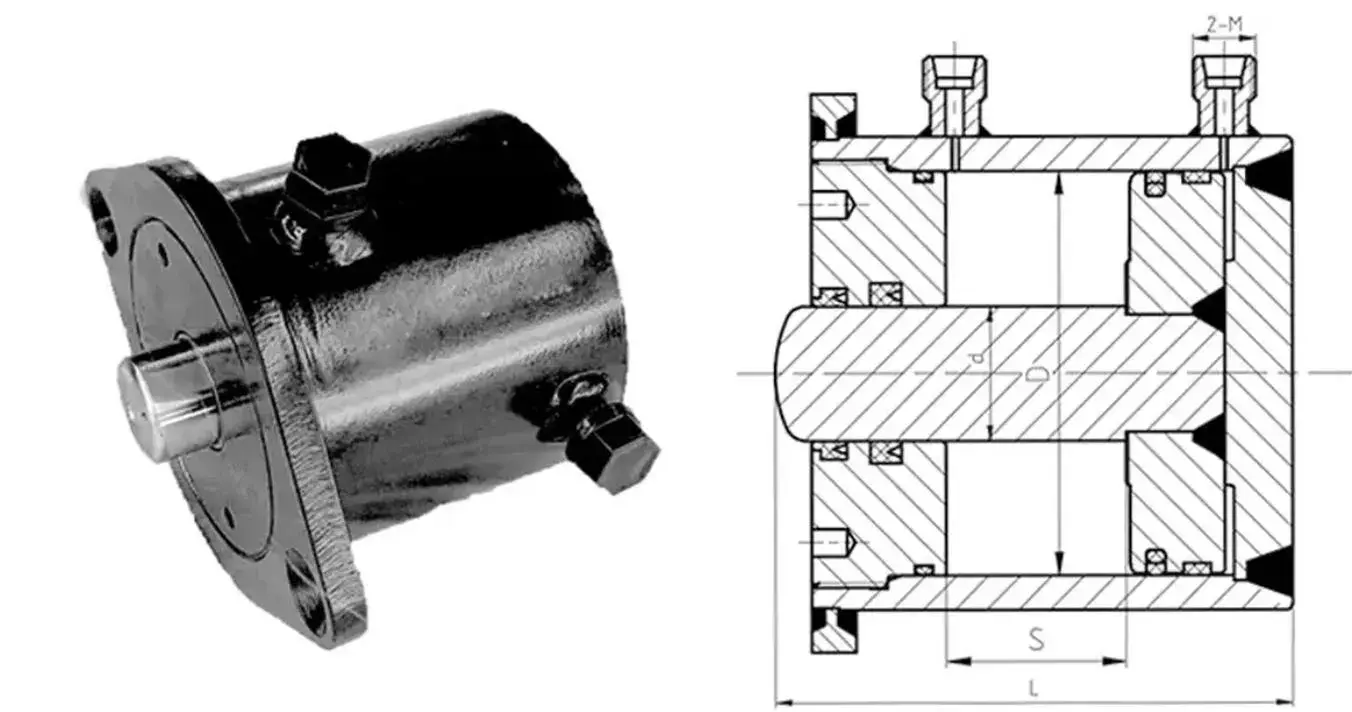

Forklift tilt cylinder dimension drawing 3
Model A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Ikhtisar instalasi — pola pemasangan dan dimensi antarmuka
Prinsip kerja

Bagaimana Silinder Kemiringan Memindahkan Tiang

Silinder kemiringan mendorong piston dengan gerakan bolak-balik yang mendorong tiang miring ke depan dan ke belakang. Oli hidrolik masuk melalui salah satu dari dua port di dasar silinder; batang piston memanjang dan mendorong tiang ke depan, atau memendek dan menarik tiang ke belakang. Berbeda dengan komponen hidrolik lainnya, silinder ini berjalan lancar dua arah karena permukaan lubang dan batangnya disesuaikan dengan set seal.

Pada kargo berat atau tidak beraturan, operator menggunakan fungsi kemiringan untuk meratakan beban sebelum mengangkat. Kontrol sudut yang akurat inilah yang mencegah perpindahan muatan dan menjaga kestabilan truk. Raydafon menguji silinder kemiringan di bawah tekanan kerja 7-14 MPa untuk memastikan bahwa responsnya tetap lancar di bawah beban penuh.

Keuntungan Silinder Kemiringan Forklift Raydafon

01

Stabil di bawah tekanan tinggi

Piston, batang, dan set segel yang serasi menjaga tekanan tetap stabil pada 7-14 MPa. Tidak ada fluktuasi di bawah beban berat atau selama shift kerja yang panjang.

02

Senyawa segel tahan aus

Segel terbuat dari senyawa tahan aus dengan kebocoran oli rendah dan keausan rendah. Dapat diandalkan di gudang berdebu atau lingkungan lembab.

03

Desain perawatan cepat

Fiksasi sekrup dan sambungan cincin penahan memungkinkan penggantian segel oli dalam hitungan menit. Tidak perlu melepas seluruh tiang dari truk.

04

Tujuh model standar

Bor Φ60 hingga Φ100, batang Φ25 hingga Φ40, langkah 32 hingga 193 mm. Mencakup sebagian besar aplikasi forklift 1,5-18 ton tanpa pesanan perkakas khusus.

05

dukungan oem

Kirimkan merek dan model forklift, atau nomor gambar. Raydafon merekayasa balik, mengambil sampel dan mengutip kumpulan khusus pada gambar yang sama.

06

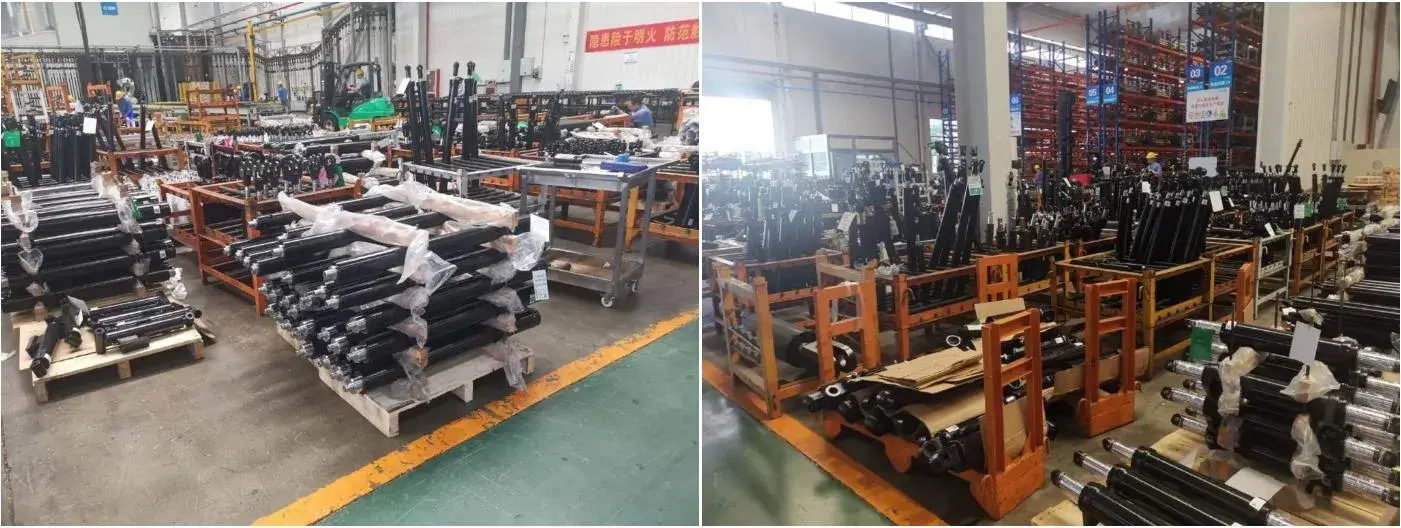

Pasokan langsung dari pabrik

Diproduksi di pabrik Raydafon sendiri. Pelanggan berurusan dengan produsen, bukan pedagang. Respon purna jual yang cepat dan kualitas batch yang stabil.

Dimana Silinder Kemiringan Forklift Digunakan

  • A
    Bongkar muat gudang

    Pemuatan kontainer, pengambilan palet, dan pemindahan rak di mana operator perlu meratakan muatan sebelum mengangkat. Kontrol sudut yang akurat mencegah perpindahan kargo.

  • B
    Operasi pengangkatan pabrik

    Beban industri yang berat atau tidak teratur dimana forklift perlu memiringkan tiang ke depan atau ke belakang untuk menyeimbangkan beban selama siklus pengangkatan.

  • C
    Perputaran pelabuhan dan logistik

    Lingkungan siklus tugas berat yang berkelanjutan tempat silinder kemiringan bekerja ribuan siklus per shift. Segel yang cocok dan tingkat keausan yang rendah menjaganya tetap berjalan tanpa kebocoran.

  • D
    Distribusi purnajual dan suku cadang

    Dealer forklift dan pemasok purnajual yang membutuhkan silinder kemiringan setara OEM yang andal untuk truk 1,5-18 ton. Stok gudang dan produksi khusus keduanya tersedia.

Lembar Spesifikasi Pesanan

Cakupan tonase
Forklift 1,5 hingga 18 ton
Tekanan kerja
7-14 MPa (puncak diuji hingga 18,1 MPa pada model tertentu)
Diameter lubang
Φ60 hingga Φ100 mm
Diameter batang
Φ25 hingga Φ40mm
Stroke
32 hingga 193mm
Jarak pemasangan
109 hingga 565mm
Berat satuan
3,4 hingga 22kg
Pelabuhan/antarmuka
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Perakitan
Fiksasi sekrup + sambungan cincin penahan untuk penggantian segel cepat
Segel siap
Penyeka debu, cincin-U, segel batang, segel lubang, cincin belakang, cincin-O, cincin aus, du bush
Kustomisasi
Lubang khusus, batang, kayuhan, jarak pemasangan, jenis port; Kemasan OEM dan label pribadi
MOQ
50 unit per model
Waktu tunggu massal
25-35 hari setelah persetujuan setoran dan penarikan
Dasar kutipan
Model dan tonase forklift, persyaratan bore/stroke, ukuran port, kuantitas, port tujuan

Bagaimana Pesanan Anda Bergerak Melalui Raydafon

  1. 01

    Ringkasan Aplikasi

    Kirim merek dan model forklift, tonase, bore/rod/stroke yang dibutuhkan, ukuran port, jumlah dan port tujuan.

  2. 02

    Pemilihan Model

    Raydafon mengonfirmasi apakah model standar (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) cocok, atau jika diperlukan pembuatan khusus.

  3. 03

    Persetujuan Sampel dan Gambar

    Untuk pembuatan khusus, Raydafon merekayasa balik suku cadang OEM, memproduksi sampel, dan mengonfirmasi lubang, goresan, jarak pemasangan, dan dimensi port dengan pembeli.

  4. 04

    Pemesinan Badan Silinder dan Batang

    Badan silinder baja berkekuatan tinggi diasah hingga toleransi. Batang piston digiling dan dilapisi krom keras untuk ketahanan aus.

  5. 05

    Uji Perakitan dan Tekanan

    Piston, seal, guide bush, dan clevis telah dirakit. Silinder diuji tekanan untuk kebocoran dan kelancaran pada tekanan terukur.

  6. 06

    Pengepakan dan Pengiriman

    Silinder dikemas dalam kotak kayu dengan minyak anti karat dan tutup ujung pelindung. Dikirim melalui laut, udara atau ekspres dengan daftar pengepakan, faktur dan laporan inspeksi.

Dokumentasi dan Dukungan Kualitas

  • ✓
    Sertifikat Bahan

    Sertifikat bahan badan silinder dan batang, lembar data gabungan segel disediakan pada setiap pengiriman.

  • ✓
    Laporan Uji Tekanan

    Setiap tekanan silinder diuji pada tekanan pengenal sebelum pengepakan. Kebocoran, kehalusan kayuhan, dan pemasangan port dicatat.

  • ✓
    Catatan Inspeksi Dimensi

    Lubang, batang, langkah, jarak pemasangan, dan dimensi port dicatat berdasarkan spesifikasi yang dipesan atau gambar pelanggan.

  • ✓
    Ekspor Pengepakan

    Kotak kayu dengan minyak anti karat dan tutup ujung pelindung. Batch silinder besar dipalet dan diikat untuk angkutan laut.

Pertanyaan yang Sering Diajukan

Apa itu silinder kemiringan forklift?

Silinder kemiringan forklift adalah silinder hidrolik yang mengontrol kemiringan tiang dan garpu ke depan dan ke belakang. Ini adalah salah satu komponen inti dari sistem hidrolik forklift, bersama dengan silinder pengangkat dan silinder kemudi. Saat operator menggerakkan tuas kemiringan, silinder memanjang atau memendek, yang memutar tiang pada poros bawahnya dan mengubah sudut garpu.

Berapa kisaran tonase yang dicakup Raydafon?

Raydafon memproduksi silinder kemiringan forklift untuk forklift 1,5 ton hingga 18 ton. Model standar mencakup diameter lubang dari Φ60 mm hingga Φ100 mm, diameter batang dari Φ25 mm hingga Φ40 mm, dan goresan dari 32 mm hingga 193 mm. Bore dan stroke khusus tersedia untuk merek forklift OEM.

Berapa tekanan kerja yang dapat ditangani oleh silinder?

Silinder ini memiliki tekanan kerja 7-14 MPa di seluruh rentang model standar, dengan kemampuan tekanan puncak diuji pada 18,1 MPa pada model tertentu seperti S16N450-600000-001Z dan RTE35M300-600000-500.

Bahan dan segel apa yang digunakan?

Rumah silinder dan batang piston terbuat dari baja berkekuatan tinggi. Set segel mencakup penghapus debu, cincin-U, segel batang, segel lubang, cincin belakang, cincin-O, cincin aus, dan du bush. Segel ini menggunakan senyawa tahan aus, yang menghasilkan kebocoran oli rendah dan keausan rendah di gudang berdebu atau lingkungan lembab.

Seberapa sulitkah pemeliharaannya?

Silinder menggunakan fiksasi sekrup dan sambungan cincin penahan. Staf pemeliharaan dapat mengganti segel oli atau memecahkan masalah silinder dengan membuka sekrup dan melepas cincin penahan. Hal ini dapat dilakukan dalam hitungan menit tanpa melepas seluruh tiang dari forklift.

Bisakah Raydafon memproduksi silinder OEM untuk merek forklift tertentu?

Ya. Raydafon mendukung produksi OEM berdasarkan gambar pelanggan atau sampel yang ada. Kirim merek dan model forklift, diameter lubang, diameter batang, langkah, jarak pemasangan, ukuran dan kuantitas port, dan Raydafon akan mengutip silinder kemiringan khusus.

Apa MOQ dan waktu tunggu?

MOQ adalah 50 unit per model. Waktu tunggu massal adalah 25-35 hari setelah persetujuan setoran dan penarikan, tergantung pada kompleksitas model dan jumlah pesanan.

Bagaimana cara meminta penawaran?

Kirimkan model dan tonase forklift Anda, diameter lubang yang dibutuhkan, diameter batang, langkah, jarak pemasangan, ukuran port, kuantitas dan port tujuan. Raydafon akan membalas dengan kutipan FOB Ningbo, waktu tunggu dan detail pengepakan.
