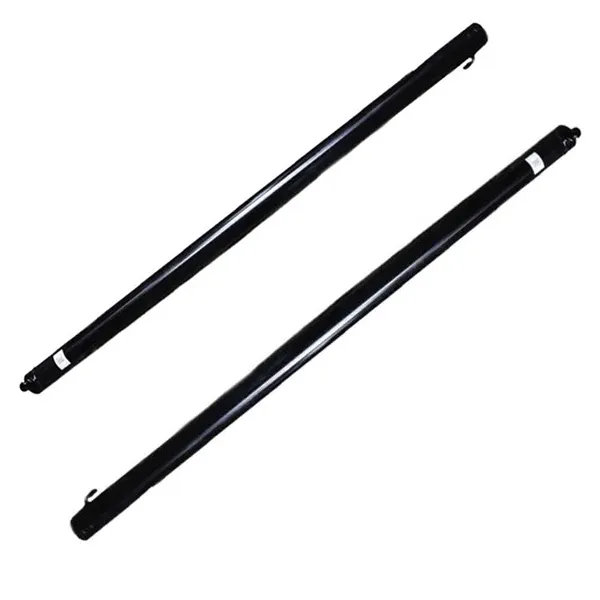

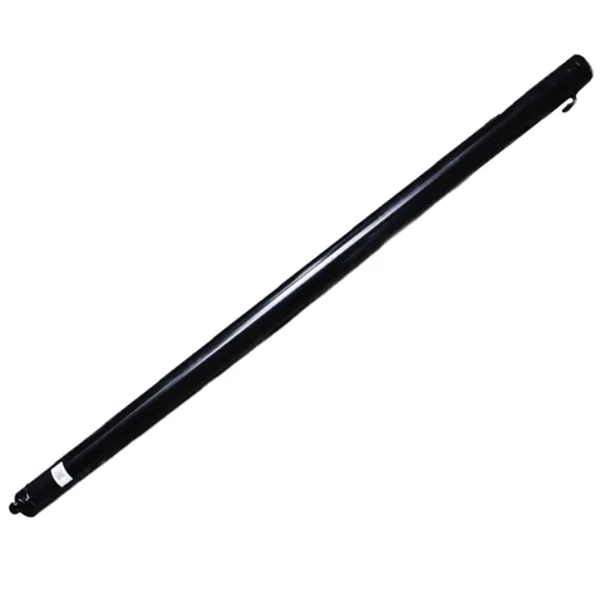

Silinder Pengangkat Forklift

Silinder pengangkat forklift Raydafon merupakan komponen pengangkat vertikal yang dipasang pada tiang yang berfungsi untuk menaikkan dan menurunkan gerbong garpu. Diproduksi dari baja berkekuatan tinggi dengan piston yang serasi dan struktur cincin penyegel yang dioptimalkan. Model standar mencakup lubang Φ56-60 mm, batang Φ45 mm, langkah 1500-1505 mm, dan tekanan kerja 17,5-18,1 MPa. Model-model canggih mencakup perangkat penyangga yang mencegah benturan keras pada langkah penuh, melindungi muatan dan struktur tiang. Kompatibel dengan forklift listrik dan diesel. Lima model standar dari N30M300 hingga A2A35M300, bore dan stroke khusus tersedia untuk OEM. MOQ 50 unit, waktu tunggu massal 25-35 hari. Kirim model forklift, persyaratan kayuhan, dan kuantitas untuk mendapatkan penawaran.
Raydafon · Produsen OEM Cina

Silinder Pengangkat Forklift Khusus untuk Forklift Listrik dan Diesel — Stroke 1500 mm, Pasokan Langsung OEM

Silinder pengangkat forklift adalah silinder hidrolik vertikal yang dipasang pada tiang yang menaikkan dan menurunkan gerbong garpu. Raydafon memproduksinya dari baja berkekuatan tinggi dengan piston yang serasi dan struktur cincin penyegel yang dioptimalkan yang mengurangi kebocoran dan keausan oli. Model-model canggih mencakup perangkat penyangga yang mencegah benturan keras pada langkah penuh, melindungi muatan yang rapuh dan mengurangi keausan pada tiang.

Kompatibel dengan Listrik & solar
Tekanan kerja 17,5-18,1 MPa
Membosankan ΦD Φ56 hingga Φ60 mm
Batang Φd Φ45mm
Pukulan S 1500-1505 mm
Berat satuan 32,6-50kg
Vertikal vs horizontal

Silinder Angkat vs Silinder Miring — Apa Fungsi Sebenarnya Silinder Angkat

Sumbu vertikal

Angkat Silinder(produk ini)

  • GerakanVertikal atas dan bawah
  • FungsiMenaikkan dan menurunkan kereta garpu
  • Rentang pukulanStandar 1500-1505mm
  • PemasanganDipasang di dalam rel tiang
  • Perangkat penyanggaTersedia pada model tingkat lanjut
Sumbu horizontal

Silinder Miring

  • GerakanMiring ke depan dan ke belakang
  • FungsiMengubah sudut tiang dan garpu
  • Rentang pukulan32-193mm
  • PemasanganTerpasang di poros dasar tiang
  • Perangkat penyanggaBiasanya tidak diperlukan

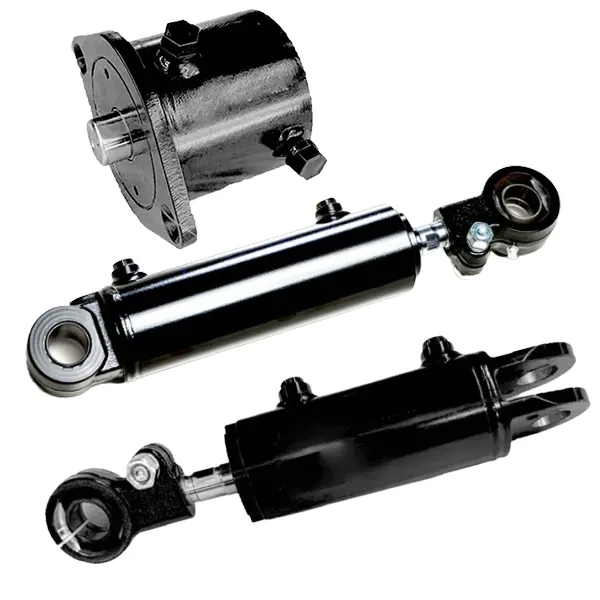

Lihat Silinder Kemiringan Forklift →

Kedua silinder bekerja bersama selama siklus angkat-dan-tempat: operator memiringkan tiang untuk meratakan beban, kemudian menaikkan kereta dengan silinder pengangkat. Mencocokkan dua silinder dari pabrik yang sama menjaga respons hidraulik tetap konsisten dan menyederhanakan inventaris suku cadang. Kisaran lengkap tercantum diSilinder Hidrolik Forkliftkategori.

Lima Model Standar — Tabel Spesifikasi Lengkap

Kelima model tersebut menggunakan bodi baja berkekuatan tinggi yang sama dan arsitektur cincin penyegel yang serasi. Pilih model yang cocok dengan tiang forklift dan jarak pemasangan Anda, atau kirimkan gambar OEM Anda untuk pembuatan khusus.

Nomor gambar Membosankan ΦD Batang Φd Pukulan S Memasang. L Tekanan Pelabuhan Berat
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50kg

Tidak dapat menandingi jarak pemasangan Anda? Kirim nomor gambar OEM atau sampel fisik. Insinyur balik Raydafon, menghasilkan sampel dan mengutip batch pada gambar yang sama. Untuk rentang silinder hidrolik yang lebih luas yang digunakan pada mesin bergerak lainnya, lihatSilinder Hidrolikkategori.

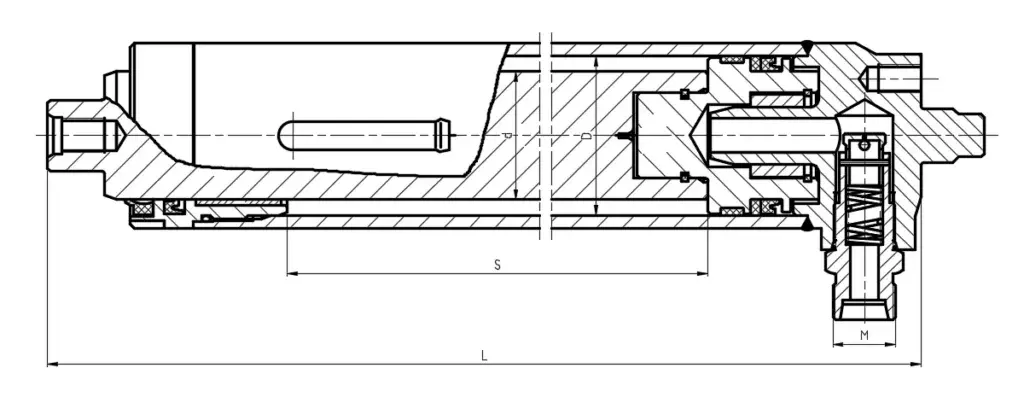

Gambar Dimensi

Forklift lift cylinder dimension drawing
Ikhtisar pemasangan — pola pemasangan, antarmuka lubang/batang, dan posisi port

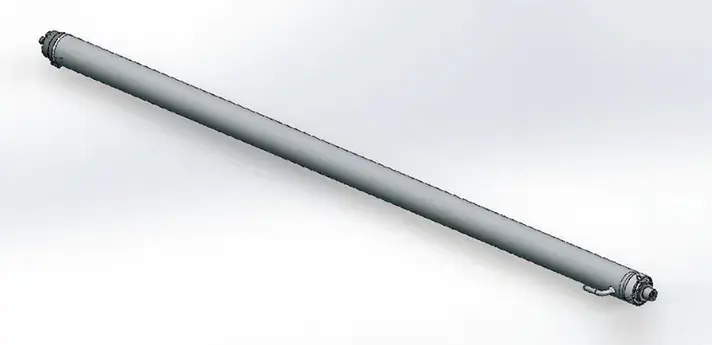

Forklift lift cylinder product detail
Detail produk — struktur cincin penyegel dan rakitan piston
Forklift lift cylinder application photo
Aplikasi — dipasang pada tiang forklift yang berfungsi
Desain teknik

Empat Poin Desain yang Memperpanjang Umur Silinder

01

Bodi baja berkekuatan tinggi

Ketahanan aus dan ketahanan pemrosesan merupakan persyaratan dasar. Pada truk penggunaan berat yang menjalankan siklus harian, permukaan silinder hanya menunjukkan sedikit keausan setelah servis dalam waktu lama.

02

Piston dan cincin penyegel yang cocok

Geometri piston dan profil cincin penyegel dicocokkan sebagai satu set. Setelah struktur cincin penyegel dioptimalkan, kesalahan kebocoran oli turun secara signifikan — satu pelanggan melaporkan frekuensi perawatan berkurang sekitar setengahnya.

03

Kontrol pengangkatan yang responsif

Silinder segera merespons masukan tuas. Operator dapat bergerak cepat pada pengangkatan yang mendesak atau memperlambat untuk mendapatkan posisi yang akurat pada muatan yang rapuh — tanpa jeda, tanpa lompatan.

04

Perangkat penyangga pada model lanjutan

Penyangga akhir langkah memperlambat piston saat garpu mencapai puncak tiang. Tidak ada benturan keras, tidak ada getaran — ini melindungi barang yang rapuh dan mengurangi keausan struktural pada tiang.

Keuntungan Silinder Angkat Forklift Raydafon

  • A
    Kompatibel dengan forklift listrik dan diesel

    Lima model standar mencakup sebagian besar tiang forklift. Jarak pemasangan dari 1658 mm hingga 1808 mm cocok dengan truk gudang dan logistik pada umumnya.

  • B
    Tekanan stabil dalam siklus berkelanjutan

    Nilainya 17,5-18,1 MPa. Piston dan set seal yang serasi menjaga tekanan tetap stabil sepanjang siklus naik-turun yang sering terjadi tanpa penyimpangan.

  • C
    Kebocoran oli rendah, keausan rendah

    Struktur segel yang dioptimalkan mengurangi kebocoran di gudang berdebu dan lingkungan lembab. Frekuensi perawatan yang lebih rendah secara langsung mengurangi biaya pengoperasian.

  • D
    Perlindungan perangkat penyangga

    Model-model canggih memperlambat piston pada akhir langkah, mencegah benturan keras pada muatan yang rapuh dan mengurangi keausan pada tiang dan silinder itu sendiri.

  • E
    dukungan oem

    Kirimkan merek forklift dan model atau nomor gambarnya. Raydafon merekayasa balik, mengambil sampel dan mengutip kumpulan khusus pada gambar yang sama.

  • F
    Pasokan langsung dari pabrik

    Diproduksi di pabrik Raydafon sendiri di Ningbo. Pelanggan berhubungan langsung dengan produsen, dengan respons purna jual yang cepat dan kualitas batch yang stabil.

Dimana Silinder Angkat Forklift Digunakan

Bongkar muat gudang

Pemuatan kontainer, pengambilan palet, dan pemindahan rak. Kontrol pengangkatan yang responsif mempercepat penanganan muatan palet standar.

Operasi pengangkatan pabrik

Beban industri yang berat atau tidak teratur dimana operator memerlukan kontrol ketinggian yang baik di bagian atas tiang untuk penumpukan.

Perputaran pelabuhan dan logistik

Lingkungan siklus berat yang berkelanjutan. Perangkat penyangga dan seal dengan tingkat keausan rendah menjaga silinder tetap bekerja melalui ribuan siklus per shift.

Aftermarket dan suku cadang

Dealer forklift dan pemasok purnajual yang membutuhkan silinder pengangkat setara OEM yang andal untuk model truk populer. Stok dan produksi khusus keduanya tersedia.

Lembar Spesifikasi Pesanan

Kesesuaian
Forklift listrik dan diesel
Tekanan kerja
17,5-18,1 MPa
Diameter lubang
Φ56 hingga Φ60 mm
Diameter batang
Φ45mm
Stroke
1500 hingga 1505mm
Jarak pemasangan
1658 hingga 1808 mm
Berat satuan
32,6 hingga 50kg
Pelabuhan/antarmuka
G1/2, M22×1,5
Perangkat penyangga
Tersedia pada model lanjutan untuk penghentian langkah penuh bebas benturan
Penyegelan
Struktur cincin penyegel yang dioptimalkan untuk mengurangi kebocoran dan keausan oli
Kustomisasi
Lubang khusus, goresan, jenis port, kemasan OEM, dan label pribadi
MOQ
50 unit per model
Waktu tunggu massal
25-35 hari setelah persetujuan setoran dan penarikan
Dasar kutipan
Model dan tonase forklift, langkah yang dibutuhkan, ukuran port, kuantitas, port tujuan

Bagaimana Pesanan Anda Bergerak Melalui Raydafon

01

Ringkasan Aplikasi

Kirim merek dan model forklift, tonase, langkah yang diperlukan, ukuran port, jumlah dan port tujuan.

02

Pemilihan Model

Raydafon mengonfirmasi apakah model standar (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) cocok, atau apakah diperlukan pembuatan khusus.

03

Persetujuan Sampel dan Gambar

Untuk pembuatan khusus, Raydafon merekayasa balik suku cadang OEM, memproduksi sampel, dan mengonfirmasi lubang, goresan, jarak pemasangan, dan dimensi port dengan pembeli.

04

Pemesinan Tubuh dan Batang

Badan silinder baja berkekuatan tinggi diasah hingga toleransi. Batang piston digiling dan dilapisi krom keras untuk ketahanan aus.

05

Perakitan dan Penyetelan Buffer

Piston, segel, semak pemandu, dan perangkat penyangga dirakit. Gerakan penyangga disetel sehingga penghentiannya bebas benturan pada tekanan terukur.

06

Pengepakan dan Pengiriman

Silinder dikemas dalam kotak kayu dengan minyak anti karat dan tutup ujung pelindung. Dikirim melalui laut, udara atau ekspres dengan daftar pengepakan, faktur dan laporan inspeksi.

Dokumentasi dan Dukungan Kualitas

  • ✓
    Sertifikat Bahan

    Sertifikat bahan badan silinder dan batang, lembar data gabungan segel disediakan pada setiap pengiriman.

  • ✓
    Laporan Uji Tekanan

    Setiap tekanan silinder diuji pada tekanan pengenal sebelum pengepakan. Kebocoran, kehalusan kayuhan, dan pemasangan port dicatat.

  • ✓
    Catatan Inspeksi Dimensi

    Lubang, batang, langkah, jarak pemasangan, dan dimensi port dicatat berdasarkan spesifikasi yang dipesan atau gambar pelanggan.

  • ✓
    Ekspor Pengepakan

    Kotak kayu dengan minyak anti karat dan tutup ujung pelindung. Batch silinder besar dipalet dan diikat untuk angkutan laut.

Pertanyaan yang Sering Diajukan

Apa itu silinder pengangkat forklift?

Silinder pengangkat forklift adalah silinder hidrolik vertikal yang dipasang pada tiang yang menaikkan dan menurunkan gerbong garpu. Ini mengubah tekanan hidrolik menjadi gerakan linier sepanjang sumbu vertikal, dan merupakan salah satu dari tiga silinder hidrolik inti pada forklift di samping silinder kemiringan dan silinder kemudi.

Apa perbedaan antara silinder angkat dan silinder miring?

Silinder pengangkat bergerak secara vertikal dan mengontrol ketinggian kereta garpu. Silinder kemiringan bergerak secara horizontal dan mengontrol sudut maju dan mundur tiang. Keduanya bekerja sama saat mengangkat atau memposisikan beban. Raydafon memproduksi keduanya, dan silinder kemiringan dicantumkan secara terpisah di situs.

Berapa tekanan kerja yang ditangani silinder ini?

Tergantung pada modelnya, tekanan kerja adalah 17,5 MPa atau 18,1 MPa. Dimensi lubang dan batang disesuaikan dengan rentang tekanan ini, sehingga silinder menjaga tekanan tetap stabil dalam siklus pengangkatan yang berkelanjutan.

Bahan dan segel apa yang digunakan?

Badan silinder dan batang piston terbuat dari baja berkekuatan tinggi. Set segel menggunakan senyawa tahan aus dengan struktur cincin penyegel yang dioptimalkan. Struktur tersebut mengurangi kebocoran dan keausan oli, sehingga memperpanjang masa pakai di gudang berdebu atau lingkungan lembab.

Apa yang dimaksud dengan perangkat buffer dan mengapa itu penting?

Pada model Raydafon tingkat lanjut, silinder memiliki perangkat penyangga di akhir langkah. Saat garpu mencapai puncak tiang, penyangga memperlambat piston sehingga tidak terjadi 'dentang' atau getaran keras. Hal ini melindungi muatan yang rapuh dan mengurangi keausan akibat benturan pada tiang dan silinder itu sendiri.

Forklift mana yang kompatibel dengannya?

Lima model standar mencakup aplikasi forklift listrik dan diesel yang umum. Jarak pemasangan berkisar antara 1658 mm hingga 1808 mm, sehingga sebagian besar tiang standar memiliki model yang serasi. Untuk tiang OEM atau truk lama, Raydafon mendukung lubang khusus, langkah, dan jarak pemasangan.

Apa MOQ dan waktu tunggu?

MOQ adalah 50 unit per model. Waktu tunggu massal adalah 25-35 hari setelah persetujuan setoran dan penarikan, tergantung pada kompleksitas model dan jumlah pesanan.

Bagaimana cara meminta penawaran?

Kirim model dan tonase forklift Anda, langkah yang diperlukan, ukuran port, kuantitas dan port tujuan. Raydafon akan mengkonfirmasi model atau merancang pembuatan khusus, kemudian menawarkan penawaran FOB Ningbo dengan waktu tunggu dan detail pengepakan.

Siap Mendapatkan Silinder Pengangkat Forklift Kustom?

Kirimkan model dan tonase forklift Anda, langkah yang diperlukan, ukuran port, dan jumlah pesanan. Raydafon akan mengkonfirmasi model standar atau merancang pembuatan khusus, kemudian menawarkan kutipan FOB Ningbo dengan waktu tunggu dan detail pengepakan.
