Gearbox Planet

Raydafon, Pasokan langsung pabrik peredam berkualitas tinggi Tiongkok, sebagai produsen dan pemasok yang andal, kami menyediakan peredam planet dengan kinerja stabil, struktur kompak dan harga wajar, cocok untuk peralatan otomasi, sistem transmisi beban tinggi, dan bidang kontrol presisi, untuk memenuhi kebutuhan pengadaan pelanggan domestik dan asing akan torsi tinggi, umur panjang, dan efisiensi tinggi.

Peredam planet Raydafon mengadopsi struktur baja paduan berkekuatan tinggi, roda gigi dikarburasi dan dipadamkan serta digiling secara presisi, kekerasan permukaan gigi mencapai HRC60±2, ketahanan lelah yang kuat, dan kapasitas menahan beban jauh lebih tinggi daripada mekanisme reduksi roda gigi tradisional. Desain meshing simetris tiga gigi internal diadopsi, efisiensi transmisi dapat mencapai lebih dari 95%, pengoperasian stabil, kebisingan rendah, dan keluaran torsi seragam. Ini sangat cocok untuk sistem servo, silinder listrik, robot industri, sasis bergerak beroda, saluran transmisi dan perangkat pengangkat, dll., yang memiliki persyaratan tinggi untuk presisi dan respons daya.

RaydafonGearbox Planetmenyediakan kombinasi struktural satu tahap, dua tahap, dan tiga tahap, dengan rasio kecepatan mencakup 3:1~200:1, dan dapat memperluas pemilihan torsi keluaran dan rasio reduksi sesuai kebutuhan; bentuk keluaran termasuk poros kunci, poros spline, tipe flensa, dan antarmuka non-standar yang disesuaikan untuk memenuhi persyaratan pemasangan peralatan yang berbeda. Semua produk perusahaan telah lulus uji keseimbangan dinamis dan uji konsentrisitas untuk memastikan pengoperasian kecepatan tinggi tanpa guncangan dan panas, sehingga sangat meningkatkan stabilitas peralatan secara keseluruhan.

Peredam planet yang diproduksi oleh Raydafon telah banyak digunakan di jalur perakitan otomatis, mesin pengemasan, peralatan CNC, peralatan pengangkut, sasis perayap teknik, sistem kontrol tenaga angin, dan bidang lainnya. Mereka memiliki kinerja yang sangat baik dalam daya tahan, kemampuan beradaptasi dan daya saing harga, dan diterima dengan baik oleh pelanggan dalam dan luar negeri. Baik Anda seorang integrator, produsen mesin lengkap, atau penyedia layanan pemeliharaan, kami dapat memberi Anda solusi transmisi yang hemat biaya dan dukungan pasokan yang stabil.

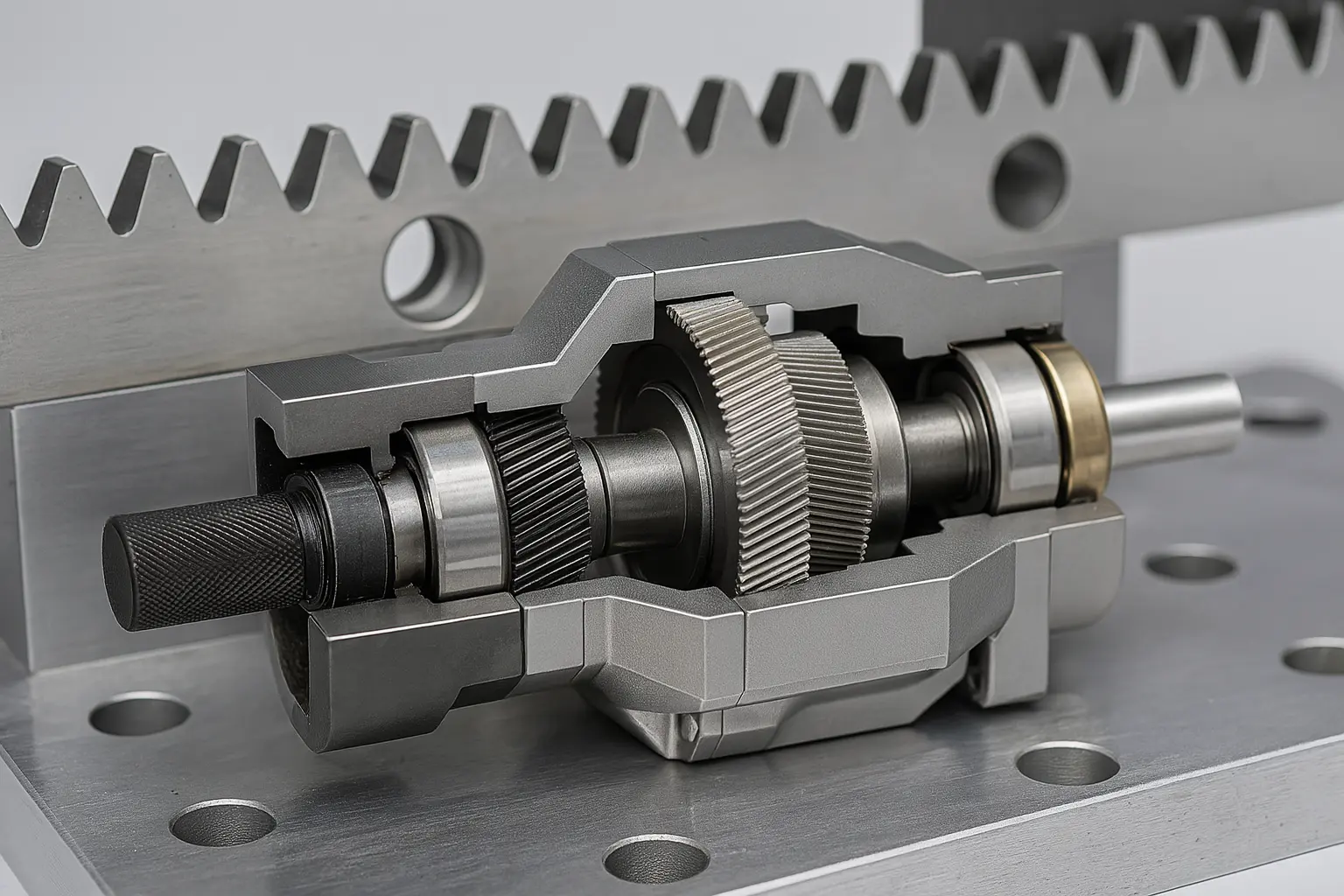

Cara Kerja Gearbox Planetary

Struktur dasar peredam planet terdiri dari tiga bagian penting: roda gigi matahari pusat (pinion di ujung masukan), set roda gigi planet yang berputar mengelilinginya, dan cincin roda gigi bagian dalam yang melilit bagian luar. Tenaga disalurkan dari motor, pertama-tama menggerakkan roda gigi matahari untuk berputar, dan kemudian roda gigi matahari menggerakkan beberapa roda gigi planet untuk berputar. Roda gigi planet ini berputar sambil berputar di sepanjang roda gigi matahari, dan akhirnya menyalurkan daya ke poros keluaran melalui pembawa planet yang terpasang padanya.

Metode "multi-tooth meshing" ini memungkinkan gaya untuk dibagi di antara beberapa roda gigi, yang tidak hanya memiliki keluaran yang halus dan kebisingan yang rendah, namun juga memiliki kapasitas menahan beban yang lebih kuat daripada struktur roda gigi biasa. Peredam planet Raydafon dapat menghasilkan torsi lebih tinggi dalam kondisi volume yang sama, dengan struktur kompak, cocok untuk peralatan dengan ruang pemasangan terbatas namun persyaratan kinerja transmisi tinggi, seperti sistem servo, lengan robot otomatis, modul penggerak perayap, mesin pengemas, dll.

Rasio transmisi peredam planet bergantung pada rasio roda gigi dan jumlah tahapan. Umumnya, satu tahap dapat mencapai 310:1, dua tahap dapat diperluas hingga 20100:1, dan bahkan kombinasi tiga tahap dapat dibuat untuk kondisi kerja yang memerlukan rasio reduksi lebih besar. Raydafon menyediakan struktur rasio kecepatan standar dan mendukung kombinasi kaskade yang disesuaikan, mengatur kecepatan keluaran dan rentang torsi sesuai dengan kebutuhan pelanggan.

Karena roda gigi planet internal terus-menerus mengubah posisi gaya selama rotasi, keausan roda gigi terjadi secara merata dan umur keseluruhan alat berat lebih lama. Selain itu, kami menggunakan roda gigi baja paduan yang diperkeras, bantalan presisi, dan standar perakitan serangan balik yang rendah, yang membuat peredam tidak hanya stabil dalam keluaran, tetapi juga akurasi posisi yang tinggi, cocok untuk start dan stop berulang, maju dan mundur, serta kondisi beban inersia rendah.

Keuntungan inti dari reduksi planet adalah efisiensi tinggi, kepadatan torsi tinggi, ukuran kecil, dan kontrol konsentrisitas yang baik. Raydafon memiliki solusi matang dalam desain set roda gigi, sistem pelumasan, pencocokan flensa keluaran, dll., yang dapat memenuhi kebutuhan aktual berbagai sistem industri. Jika Anda mengevaluasi optimalisasi sistem transmisi, kami dapat dengan cepat mencocokkan model dan kombinasi struktur yang sesuai dengan parameter motor dan kebutuhan beban yang Anda berikan. Selamat datang untuk berkonsultasi dengan pilihan.

Cara Menghitung Rasio Roda Gigi Gearbox Planet

Saat menggunakan atau memilih peredam planet, penghitungan rasio transmisi (rasio reduksi) merupakan langkah dasar dan kritis. Rasio transmisi menentukan kecepatan dan torsi poros keluaran, dan berdampak langsung pada efisiensi pengoperasian peralatan dan penyesuaian beban. Saat merancang sistem reduksi planet, Raydafon akan mencocokkan struktur rasio kecepatan yang sesuai dengan kebutuhan aktual untuk memastikan penggunaan yang stabil dan efisien.

Rumus untuk menghitung rasio transmisi peredam planet sebenarnya tidak rumit. Struktur yang paling umum adalah roda gigi matahari aktif, cincin bagian dalam tetap, dan pembawa planet keluar. Berdasarkan struktur ini, rumus untuk menghitung rasio transmisi adalah:

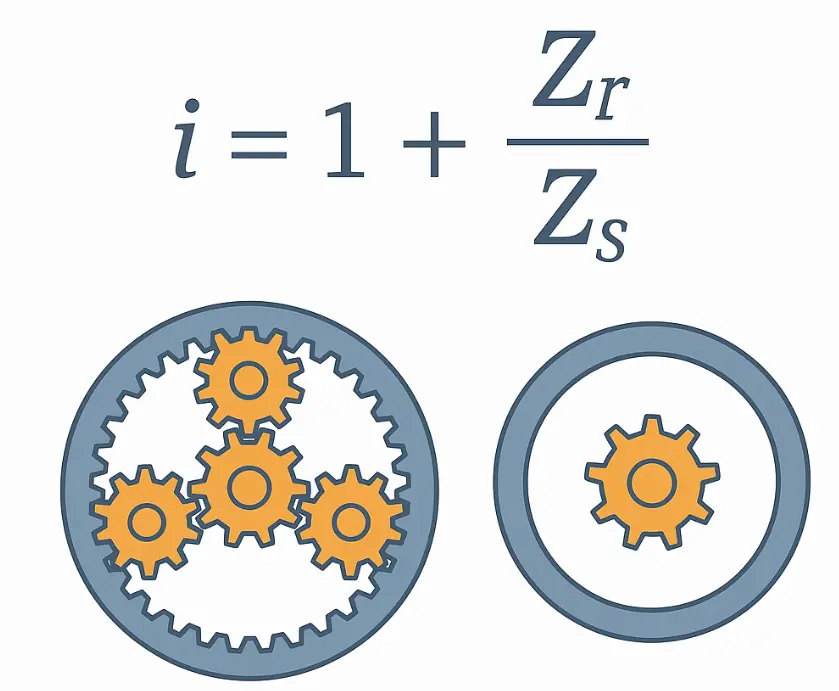

Rasio transmisi i = 1 + (Zr / Zs)

Di mana:

Zr adalah jumlah gigi pada cincin bagian dalam

Zs adalah jumlah gigi pada sun gear

Contoh sederhananya: Jika jumlah gigi pada sun gear adalah 20 dan jumlah gigi pada ring bagian dalam adalah 60, maka perbandingan transmisinya adalah:

saya = 1 + (60 20) = 1 + 3 = 4

Artinya, motor berputar 4 kali, poros keluaran berputar 1 kali, dan rasio reduksinya adalah 4:1.

Dalam peredam planet yang dirancang oleh Raydafon, rasio transmisi yang umum digunakan mencakup kisaran 3:1 hingga 100:1, yang dicapai melalui kombinasi struktur satu tahap, dua tahap, atau tiga tahap.

Struktur satu tahap Biasanya rasio kecepatannya adalah 3~10

Struktur dua tahap Rasio kecepatan adalah 15~100

Struktur tiga tahap Cocok untuk kejadian beban berat dengan kecepatan rendah yang memerlukan rasio reduksi lebih besar

Selain menghitung rasio kecepatan, penting juga untuk dicatat bahwa kelompok planet pada tingkat yang berbeda akan menimbulkan gesekan internal, yang akan berdampak kecil pada efisiensi. Oleh karena itu, dengan asumsi rasio kecepatan memungkinkan, cobalah untuk memilih kombinasi tingkat rendah yang lebih efisien.

Raydafon dapat merekomendasikan rasio transmisi yang wajar dan tingkat struktural berdasarkan kecepatan motor, persyaratan kecepatan keluaran, torsi beban, dan data lain yang disediakan oleh pelanggan, serta memberikan gambar parameter dan saran pemilihan untuk membantu Anda menghindari kesalahan pada tahap awal pemilihan dan memastikan pengoperasian peralatan yang andal. Jika Anda ragu dengan perhitungan rasio transmisi, Anda juga dapat menghubungi kami secara langsung dan kami akan membantu dalam menghitung dan mencocokkan model yang sesuai.
