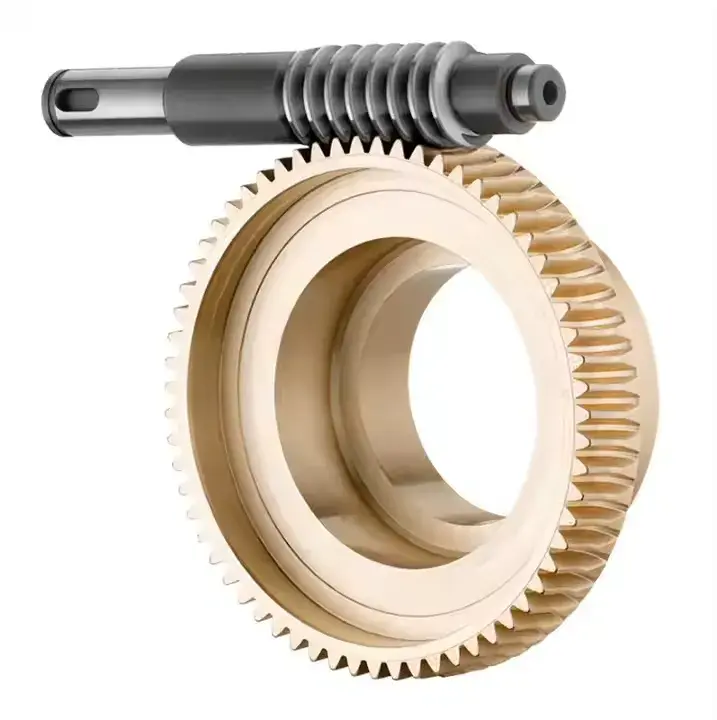

Roda Cacing Kuningan

Raydafon adalah produsen OEM dan pemasok roda cacing kuningan yang berbasis di Tiongkok untuk penggerak roda gigi cacing pada mesin teknik, peralatan metalurgi, peralatan medis, pembuatan kapal, dan pergudangan otomatis. Produksi standar menggunakan perunggu timah ZCuSn10Pb1, kekerasan HB≥80, ketahanan aus sekitar 30% lebih tinggi dari kuningan biasa. Roda gigi diproses melalui lima langkah presisi — pengecoran, pembubutan kasar, pembubutan halus, hobbing, dan penggilingan — mencapai kekasaran permukaan gigi Ra≤1,6μm dan kesalahan penyambungan di bawah 0,05 mm dengan cacing yang cocok. Efisiensi transmisi sekitar 15% lebih tinggi dari standar nasional, dan kinerja pelumasan otomatis mengurangi ketergantungan pada oli. Uji pengoperasian berkelanjutan selama 5000 jam menunjukkan tingkat keausan di bawah 0,01 mm per 100 jam. Sampel standar: modul 0,5, 20 gigi, diameter gigi 11,2 mm, tinggi 12 mm, diameter luar 11 mm, lubang 4 mm, berat 16 g. Modul khusus, nomor gigi, diameter luar dari 50 mm hingga 300 mm, dan tingkat material didukung. Pengiriman sekitar 15 hari untuk pesanan standar. Kirim gambar, tingkat material, kuantitas dan pelabuhan tujuan untuk penawaran cepat.
Produsen Roda Cacing Kuningan OEM Cina

Produsen Roda Cacing Kuningan untuk Penggerak Roda Gigi Cacing di Peralatan Teknik, Medis, dan Pembuatan Kapal

Raydafon adalah produsen dan pemasok roda cacing kuningan langsung dari pabrik yang berbasis di Tiongkok. Roda cacing kuningan ini menggunakan perunggu timah ZCuSn10Pb1 dengan kekerasan HB≥80 dan ketahanan aus sekitar 30% lebih tinggi dari kuningan biasa. Ini diproses melalui lima langkah presisi — pengecoran, pembubutan kasar, pembubutan halus, hobbing, dan penggilingan — mencapai kekasaran permukaan gigi Ra≤1,6μm dan kesalahan penyambungan di bawah 0,05 mm dengan cacing yang cocok. Efisiensi transmisi sekitar 15% lebih tinggi dari standar nasional, dan uji pengoperasian berkelanjutan selama 5.000 jam menunjukkan tingkat keausan di bawah 0,01 mm per 100 jam. Aplikasinya mencakup slewing ekskavator, pengangkatan forklift, transmisi roller rolling mill, rangka putar pemindai CT, penyetelan kursi gigi, luffing derek dek, dan penumpuk gudang otomatis. Modul khusus, jumlah gigi dan diameter luar dari 50 mm hingga 300 mm didukung. Kirim gambar, tingkat material, kuantitas dan pelabuhan tujuan untuk meminta penawaran.

HB≥80Kekerasan
Ra≤1.6μmPermukaan gigi
<0,05mmKesalahan penyambungan
+15%Efisiensi vs standar nasional
15 hariPengiriman standar

Keunggulan Material, Presisi, dan Pelumasan Mandiri

Raydafon memproduksi roda cacing kuningan ini dengan menggunakan perunggu timah ZCuSn10Pb1. Dibandingkan dengan kuningan biasa, paduan ini menawarkan kekerasan yang lebih tinggi, ketahanan aus yang lebih baik, dan kinerja yang lebih stabil di bawah beban terus menerus. Proses produksi lima langkah mengontrol geometri gigi dan penyelesaian permukaan, yang penting untuk kelancaran penyambungan dengan poros cacing.

Langkah 1 — Transmisi

Perunggu timah ZCuSn10Pb1 dicetak menjadi blanko dengan struktur butiran terkontrol untuk kekerasan yang stabil.

Langkah 2 — Pembubutan kasar dan halus

Diameter luar, lubang, anak tangga, dan permukaan diubah ke toleransi sebelum pemotongan gigi.

Langkah 3 — Tertarik

Profil gigi heliks dipotong agar sesuai dengan poros cacing, dengan nomor gigi dan modul dikontrol per gambar.

Langkah 4 — Menggiling

Permukaan gigi digiling hingga Ra≤1,6μm dan kesalahan penyambungan dengan cacing dijaga di bawah 0,05 mm.

Langkah 5 — Inspeksi dan pengepakan

Kekerasan, dimensi dan meshing diperiksa. Minyak anti karat dan pembungkus pelindung diterapkan sebelum pengepakan.

Untuk pembeli yang mencari perlengkapan terkait dan suku cadang transmisi, tinjau selengkapnyaPerlengkapan Presisikategori, ituRoda Gigi Cacing dan Poros Cacinghalaman, danPerlengkapan Cacing Duplekshalaman.

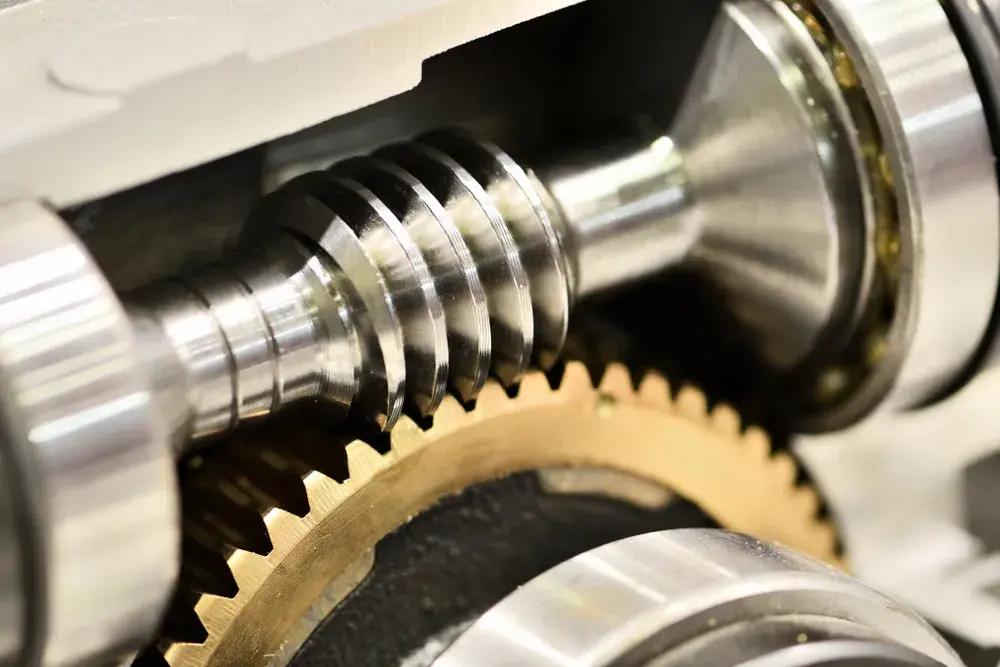

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment

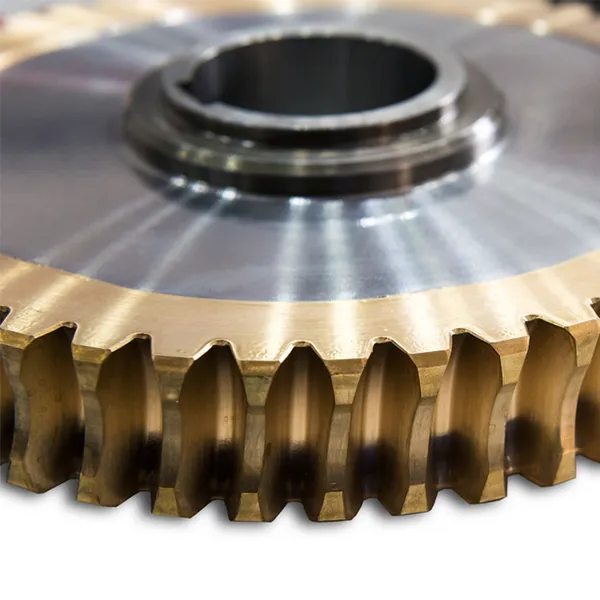

Roda cacing kuningan diproduksi dari perunggu timah ZCuSn10Pb1

Spesifikasi dan Dimensi Standar

Tabel di bawah mencantumkan spesifikasi sampel standar, ukuran roda cacing, dan ukuran poros roda gigi cacing yang cocok. Modul khusus, nomor gigi, diameter luar dari 50 mm hingga 300 mm, lubang, dan tingkat material didukung untuk proyek OEM.

Spesifikasi Standar

Barang Nilai
Bahan Kuningan (perunggu timah ZCuSn10Pb1)
Warna Kuning
Modul 0.5
Berat 16 gram

Ukuran Roda Cacing

Barang Nilai
Gigi 20
Diameter gigi 11,2 mm
Tinggi 12mm / 0,47 inci
Diameter luar 11mm / 0,43 inci
Diameter lubang 4mm / 0,16 inci
Ukuran langkah 9 × 7 mm / 0,35 × 0,27 inci (Diameter × T)
Ukuran keseluruhan 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 inci (T × OD × ID)

Ukuran Poros Roda Gigi Cacing

Barang Nilai
Tinggi 20mm / 0,79 inci
Diameter luar 9,8mm / 0,39 inci
Diameter dalam 3,17mm / 0,12 inci
Ukuran 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 inci (T × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Referensi dimensi untuk roda cacing kuningan standar

Aplikasi dalam Mesin Teknik, Peralatan Medis dan Pembuatan Kapal

Mesin teknik

Mekanisme slewing excavator mengandalkannya untuk menangani torsi beban berat dan menjaga meja putar mulai dan berhenti dengan lancar dalam kondisi berlumpur. Sistem pengangkat forklift menggunakannya untuk pengangkatan yang presisi pada beban 3 ton tanpa guncangan.

Peralatan metalurgi

Transmisi roller rolling mill mempertahankan operasi yang stabil pada 250°C, mendukung ketebalan pelat baja yang seragam. Perangkat miring cerat baja menggunakan sifat pelumasannya sendiri untuk menghindari kontaminasi minyak pada baja cair.

Peralatan medis

Bingkai berputar pemindai CT bekerja di bawah 45 dB dengan roda cacing kuningan ini, yang mendukung pencitraan yang jelas. Penyesuaian kursi perawatan gigi mencapai pengangkatan dan penurunan presisi 0,5 mm.

Pembuatan kapal

Mekanisme luffing derek dek tahan terhadap korosi semprotan garam dan tetap tidak tergelincir setelah 500 jam pengujian semprotan garam. Sistem kemudi kapal menjaga kontrol arah yang akurat dalam angin dan gelombang.

Pergudangan otomatis

Sistem pengangkatan bertumpuk menyelesaikan 20 tindakan per menit dengan kesalahan posisi tidak melebihi 1 mm. Perangkat kemudi jalur penyortiran menangani perubahan arah kecepatan tinggi tanpa kemacetan paket.

Tekstil dan kemasan

Peralatan tekstil dan pengemasan mendapat manfaat dari transmisi daya yang stabil, pelumasan mandiri, dan pengurangan konsumsi energi selama shift yang lama dan terus-menerus.

Untuk komponen transmisi terkait, tinjauPerlengkapan Sekrupkategori danPerlengkapan Bevelhalaman.

Bukti Kualitas, Pengujian dan Dukungan Ekspor

Catatan material dan kekerasan

Kelas perunggu timah ZCuSn10Pb1, kekerasan HB≥80 dan catatan perlakuan panas atau pengecoran dapat disediakan dengan pengiriman massal.

Profil gigi dan pemeriksaan dimensi

Modul, nomor gigi, diameter gigi, diameter luar, dimensi lubang dan langkah diperiksa berdasarkan gambar atau sampel yang dipesan.

Pemeriksaan meshing dan kebisingan

Setiap batch diperiksa untuk kesalahan meshing di bawah 0,05 mm dengan cacing yang cocok, putaran halus dan kebisingan pengoperasian yang rendah.

Ekspor kemasan

Roda gigi dikemas dengan minyak anti karat dan pembungkus pelindung. Pesanan massal dapat dibuat dalam palet dan diikat untuk angkutan laut, angkutan udara, atau pengiriman ekspres.

Proses Pemesanan OEM Kustom

Langkah 01 Kirim detail lamaran

Menyediakan modul, nomor gigi, diameter luar, lubang, ukuran langkah, tingkat material, kuantitas dan port tujuan.

Langkah 02 Gambar atau ulasan sampel

Raydafon meninjau gambar OEM atau sampel fisik dan mengonfirmasi spesifikasi dan pemilihan material.

Langkah 03 Sampel dan persetujuan

Untuk proyek khusus, Raydafon menghasilkan sampel untuk konfirmasi pembeli sebelum produksi massal.

Langkah 04 Produksi dan kutipan

Setelah disetujui, Raydafon memberikan kutipan FOB Ningbo, jadwal produksi dan detail pengepakan.

Pertanyaan yang Sering Diajukan

Apa itu roda cacing kuningan?

Roda cacing kuningan adalah bagian roda dari penggerak roda gigi cacing, yang menyatu dengan poros cacing untuk mengirimkan gerak dan torsi pada sudut poros 90°. Paduan kuningan dan perunggu digunakan karena menawarkan gesekan yang rendah, ketahanan aus yang baik, dan sifat pelumasan sendiri bila dipasangkan dengan cacing baja yang diperkeras.

Bahan apa yang digunakan Raydafon?

Produksi standar Raydafon menggunakan perunggu timah ZCuSn10Pb1 dengan kekerasan HB≥80 dan ketahanan aus sekitar 30% lebih tinggi dari kuningan biasa. Nilai perunggu atau kuningan lainnya dapat digunakan berdasarkan permintaan tergantung pada beban, kecepatan dan lingkungan.

Ketepatan dan efisiensi apa yang dapat dicapai?

Roda gigi diproses melalui lima langkah presisi — pengecoran, pembubutan kasar, pembubutan halus, hobbing, dan penggilingan — mencapai kekasaran permukaan gigi Ra≤1,6μm dan kesalahan penyambungan di bawah 0,05 mm dengan cacing yang cocok. Efisiensi transmisi sekitar 15% lebih tinggi dari standar nasional, dan uji pengoperasian berkelanjutan selama 5.000 jam menunjukkan tingkat keausan di bawah 0,01 mm per 100 jam.

Berapa ukuran sampel standar?

Sampel standar: modul 0,5, 20 gigi, diameter gigi 11,2 mm, tinggi 12 mm, diameter luar 11 mm, lubang 4 mm, berat 16 g. Poros roda gigi cacing yang cocok: tinggi 20 mm, diameter luar 9,8 mm, diameter dalam 3,17 mm. Modul khusus, nomor gigi, diameter luar 50-300 mm, dan lubang didukung.

Apa aplikasi utamanya?

Aplikasinya meliputi mekanisme slewing excavator, sistem pengangkatan forklift, transmisi roller rolling mill, perangkat miring cerat baja, rangka putar pemindai CT, penyetelan kursi gigi, luffing derek dek, sistem kemudi kapal, penumpuk gudang otomatis, dan perangkat kemudi jalur penyortiran.

Informasi apa yang diperlukan untuk kutipan?

Kirim gambar atau detail sampel, modul, nomor gigi, diameter luar, lubang, tingkat material, kuantitas dan pelabuhan tujuan. Raydafon akan membalas dengan kutipan FOB Ningbo dan waktu tunggu.

Berapa waktu pengirimannya?

Pesanan standar dikirimkan dalam waktu sekitar 15 hari setelah konfirmasi pesanan. Pesanan khusus atau massal tergantung pada kerumitan dan kuantitas gambar. Raydafon memberikan jadwal yang diperbarui setelah persetujuan gambar.
