Gearbox Planetary Auger Drive Seri PGA untuk Pengaduk Pakan

Gearbox planetary penggerak auger seri PGA dibuat untuk pencampur pakan TMR dan pengumpan diet yang digerakkan dari PTO traktor 540 rpm. Torsi kontinu berkisar dari 3.810 N·m (PGA-502) hingga 42.000 N·m (PGA-4203/4204), dengan rasio dari 11,1:1 hingga 662,8:1 dan spline input standar 1"3/8 Z6 atau 1"3/4 Z20. Roda gigi dan poros adalah baja paduan berkekuatan tinggi, gas yang dikarburasi hingga kekerasan permukaan gigi sekitar HRC58; rumah besi tuang satu bagian menggunakan penyegelan ganda hingga IP65 untuk debu, bubur, dan pencucian. Diproduksi oleh Raydafon di bengkel ISO 9001 miliknya di Ningbo, Tiongkok, untuk pembuat mixer OEM dan sebagai unit pengganti untuk peternakan dan dealer. Rasio khusus, flensa keluaran, dan permukaan pemasangan dibuat sesuai gambar. Kirim model atau gambar mixer Anda untuk konfirmasi pilihan dan penawaran dalam waktu 24 jam.

Gearbox Planetary Auger Drive Seri PGA untuk Pengaduk Pakan

Peredam planetary berpenggerak PTO 540 rpm untuk mixer TMR dan pengumpan diet, menghasilkan torsi kontinu 3.810–42.000 N·m dengan rasio dari 11,1:1 hingga 662,8:1. Housing besi tuang, roda gigi baja paduan karburasi, penyegelan ganda, dan perlindungan IP65 untuk pekerjaan sehari-hari di lingkungan yang berdebu, berlumpur, dan dicuci.

  • 3.810–42.000Torsi kontinu (N·m)
  • 11.1:1–662.8:1Rasio yang tersedia
  • 540 rpmNilai kecepatan masukan
  • IP65Perlindungan debu & air

Gearbox Planetary Auger Drive Seri PGA untuk Pencampur Pakan dan Gerobak TMR

Seri PGA adalah unit penggerak auger yang berada di antara traktor PTO dan sekrup pencampur pada pencampur umpan. Masukan 540 rpm dari traktor dikurangi melalui tahap planet ke putaran torsi rendah dan tinggi yang diperlukan auger untuk mengangkat dan melipat silase, jerami, dan konsentrat tanpa terhenti. Karena jalur beban dibagi ke beberapa roda gigi planet, penggerak tetap cukup kompak untuk dipasang ke pelat depan atau samping mixer sambil tetap menghasilkan torsi kontinu dari 3.810 N·m pada model terkecil hingga 42.000 N·m pada model terbesar.

Raydafon membuat seri PGA di bengkelnya sendiri di Ningbo, Tiongkok, di bawah sistem mutu ISO 9001, dan memasoknya ke produsen pencampur pakan dan pengumpan makanan sebagai unit OEM serta ke dealer sebagai gearbox pengganti. Jika mesin Anda digerakkan oleh PTO, pasangkan dengan aPoros PTO untuk pencampur umpan; jika mixer Anda menggunakan tahap bevel dan bukan tahap planet, bandingkankotak roda gigi pengaduk umpanjangkauan di situs yang sama.

Apa Itu Auger Drive Planetary Gearbox dan Bagaimana Cara Kerjanya?

Gearbox planetary penggerak auger adalah peredam koaksial di mana roda gigi matahari menggerakkan beberapa roda gigi planet yang berputar di dalam roda gigi ring sambil dibawa oleh pembawa planet. Oleh karena itu, torsi disalurkan melalui beberapa kontak gigi sekaligus, bukan satu pasang, itulah sebabnya unit planetary dapat membawa beban mixer yang berat dalam wadah yang pendek dan bulat dan mengapa ia tahan terhadap guncangan yang terjadi saat auger penuh dijalankan pada umpan yang dibekukan atau dipadatkan.

Dalam pencampur umpan, urutannya mudah: PTO traktor pada 540 rpm, reduksi planetary menjadi kira-kira 5–50 rpm pada poros auger, dan penggandaan torsi yang memungkinkan traktor yang relatif kecil memutar sekrup pencampur yang besar. Itu juga sebabnya seri PGA dipilih oleh peternakan yang menjalankan traktor kecil — kotak roda gigi, bukan traktor, yang memasok tenaga putaran ekstra. Prinsip yang sama berlaku untuk pengumpan tanaman silase dan biogas, dimana rotasi kecepatan rendah yang terus menerus lebih penting daripada kecepatan puncak.

Spesifikasi Teknis dan Rentang Model

Semua model diberi peringkat pada kecepatan input 540 rpm. Gulir tabel ke samping untuk melihat setiap kolom.

Model Torsi kontinu (N·m) Torsi maksimum (N·m) Rasio saya Poros masukan
Model satu tahap dan dua tahap
PGA-502 3.810 7.620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8.500 17.000 16.8–30.6 1"3/4 Z20
PGA-1202 11.600 23.200 11.1–19.4 1"3/4 Z20
PGA-1602/3 15.700 31.400 13.4–47.5 1"3/4 Z20
PGA-1702/3 15.700 31.400 13.4–47.5 1"3/4 Z20
PGA-2102/3 21.000 47.000 12.1–62.1 1"3/4 Z20
PGA-2502 23.780 48.000 13.6–23.6 1"3/4 Z20
PGA-3003/4 30.760 61.520 25.7–84.4 1"3/4 Z20
PGA-4203 42.000 142.000 27.8–91.4 1"3/4 Z20
Model rasio tinggi untuk mixer vertikal besar dan pengumpan biogas
PGA-1603 15.700 31.400 24.4–116.9 1"3/4 Z20
PGA-1703 15.700 31.400 24.4–116.9 1"3/4 Z20
PGA-2103 21.000 47.000 31.8–126.5 1"3/4 Z20
PGA-2503 23.780 48.000 35.7–142.2 1"3/4 Z20
PGA-3004 30.760 61.520 97.4–612.3 1"3/4 Z20
PGA-4204 42.000 142.000 105.4–662.8 1"3/4 Z20
  • Torsi maksimum adalah puncak intermiten yang diterima kotak roda gigi selama penyalaan auger yang dimuati; torsi kontinu adalah nilai tugas pencampuran tanpa gangguan.
  • Opsi poros input yang ditampilkan adalah profil PTO standar 1"3/8 Z6 dan 1"3/4 Z20. Spline, ukuran lubang, dan dimensi flensa keluaran lainnya dapat dikerjakan sesuai gambar Anda.
  • Rasio di luar kisaran yang tercantum untuk frame tertentu terkadang dapat dicapai dengan menggabungkan tahapan — kirimkan kecepatan output yang diperlukan dan kami akan mengonfirmasinya.

Cara Memilih Model PGA yang Tepat untuk Mixer Anda

  1. Cocokkan rangka dengan tenaga traktor dan ukuran auger.Mixer kecil 40–80 hp biasanya menjalankan PGA-502 atau PGA-1002/3; gerbong TMR kelas menengah 80–150 hp biasanya menggunakan PGA-1602/3 hingga PGA-2502; mixer vertikal besar dan pengumpan biogas beralih ke PGA-3004 atau PGA-4204.
  2. Periksa torsi terus menerus terhadap tugas Anda.Bandingkan torsi auger yang diperlukan mixer dengan angka kontinu pada tabel, bukan angka puncak. Nilai puncaknya adalah ruang kepala untuk memulai, bukan peringkat kerja.
  3. Konfirmasikan poros input.Kebanyakan traktor di Eropa dan Amerika Utara menggunakan 1"3/8 Z6 pada 540 rpm, sedangkan mesin yang lebih besar menggunakan 1"3/4 Z20. Spline yang salah adalah kesalahan pemesanan paling umum yang kita lihat.
  4. Periksa pemasangan dan level oli.Pastikan pola baut, flensa keluaran, dan posisi pengisi oli menempel pada rangka mixer sehingga unit berada pada sudut yang ditentukan dalam manual.
  5. Rencanakan interval perawatan.Gunakan tingkat oli dan interval penggantian di manual; kami dapat menyediakan jadwal pemeliharaan tertulis bersama pengiriman jika tim layanan Anda memerlukannya untuk catatan garansi.

Tidak yakin bingkai mana yang cocok? Kirim merek mixer, diameter auger, tenaga traktor, dan kecepatan auger yang diperlukan — teknisi kami akan mengonfirmasi model dan rasio sebelum Anda memesan.

Detil Produk

Kedua foto di bawah ini adalah unit seri PGA yang kami produksi: gearbox rakitan dengan rumah cor dan input PTO, serta gambar dimensi yang digunakan untuk pemeriksaan pemasangan.

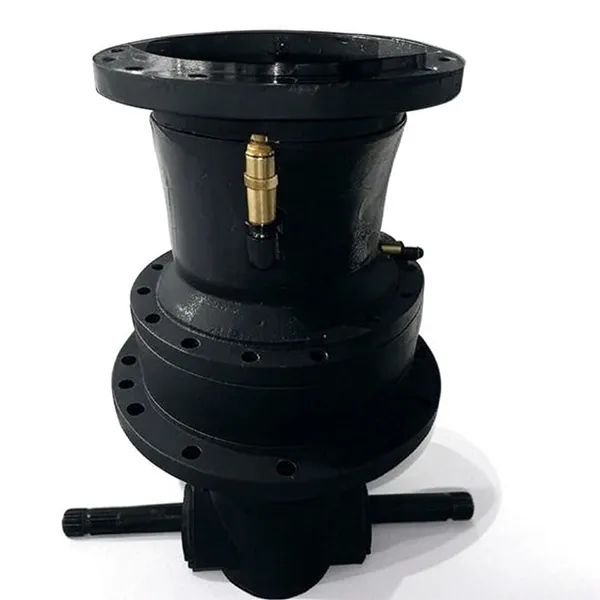

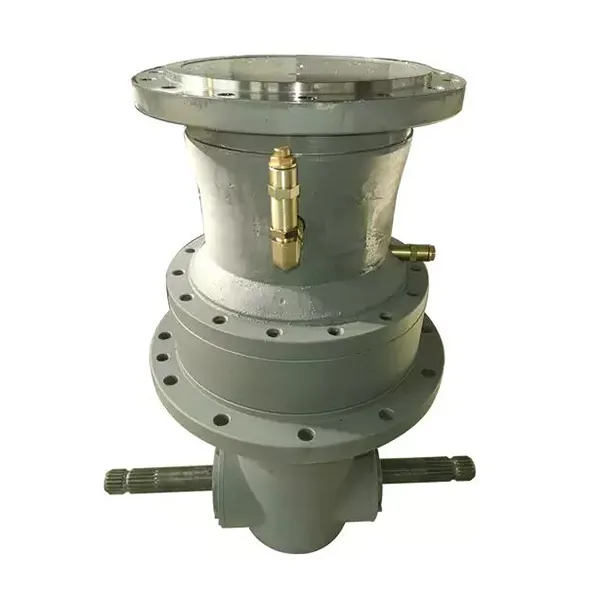

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Gearbox planetary penggerak auger seri PGA — rumah besi tuang, tahap reduksi planetary, dan poros masukan PTO.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Garis besar dan dimensi pemasangan gearbox planetary mixer umpan seri PGA.

Bahan, Penyegelan dan Kualitas Pembuatan

Roda gigi dan perlakuan panas

Roda gigi dan poros dibuat dari baja paduan berkekuatan tinggi dan dikarburasi dengan gas, kemudian diquench hingga kekerasan permukaan gigi sekitar HRC58 sementara intinya tetap cukup kuat untuk menyerap guncangan. Kombinasi itulah yang memberikan seri PGA ketahanan aus pada silase abrasif dan toleransi terhadap pemuatan awal yang berulang, dan itulah alasan mengapa rangka yang sama dapat ditawarkan pada rentang rasio yang luas tanpa mengubah selubung eksternal.

Perumahan dan penyegelan

Rumahnya adalah badan besi tuang satu bagian, yang menjaga lubang bantalan tetap konsentris dan meredam getaran yang akan ditransmisikan oleh rumah buatan. Penyegelan ganda pada ujung masukan dan keluaran menahan pelumas dan mencegah masuknya debu, lumpur, dan air pencuci, sehingga unit ini memiliki tingkat perlindungan IP65. Pentil gemuk dan titik pengisian oli diposisikan sedemikian rupa sehingga servis rutin dapat dilakukan dengan mixer dalam posisi kerjanya.

Pengujian sebelum pengiriman

Setiap kotak roda gigi dijalankan dan diperiksa sebelum pengepakan: pengoperasian tanpa beban untuk memastikan putaran yang mulus dan penyegelan oli, reaksi balik dan verifikasi pola kontak pada set roda gigi, dan pemeriksaan akhir pada spline masukan dan flensa keluaran. Catatan pengujian dapat dilampirkan pada dokumen pengiriman ketika proyek Anda memerlukan bukti terdokumentasi.

Keuntungan Utama bagi Operator Pengaduk Pakan

  1. Biaya bahan bakar lebih rendah.Efisiensi transmisi yang tinggi berarti lebih sedikit daya yang hilang antara PTO dan auger, sehingga mengurangi penggunaan bahan bakar sekitar 30% pada pekerjaan pencampuran yang sebanding.
  2. Mulai lebih cepat, tanpa pemanasan awal.Set roda gigi mencapai kondisi kerja dengan cepat, sehingga batch dan campuran isi ulang di pagi hari tidak memerlukan pemanasan yang lama.
  3. Pencampuran berkecepatan tinggi yang stabil.Rangkaian roda gigi yang presisi menjaga kecepatan auger tetap stabil melalui jerami, silase, dan konsentrat, sehingga ransum tercampur secara merata, bukan bertingkat.
  4. Berkendara lebih mulus dan tahan lama.Tata letak planet yang simetris menyeimbangkan gaya transmisi, mengurangi beban kemacetan dan keausan mekanis pada keseluruhan driveline.
  5. Pergeseran rasio otomatis di bawah beban.Unit dimulai dalam mode torsi tinggi yang memecah umpan yang dipadatkan atau dibekukan, kemudian beralih ke mode yang lebih cepat untuk sisa batch.
  6. Bekerja dengan traktor kecil.Penguatan torsi memungkinkan traktor yang lebih kecil dan lebih murah menggerakkan auger yang sama, sehingga alat berat yang lebih besar dapat melakukan pekerjaan lapangan lainnya.
  7. Masa pakai driveline PTO yang lebih lama.Torsi awal yang rendah mengurangi guncangan pada PTO traktor dan kopling poros, sehingga memperpanjang interval penggantian kopling sebanyak 2–3 kali.
  8. Pengoperasian yang lebih tenang dan stabil.Penyambungan multi-gigi menyerap getaran transmisi, menurunkan kebisingan dan risiko pengencang menjadi longgar.
  9. Pengoperasian lebih mudah.Pemindahan gigi otomatis mengurangi intervensi manual, sehingga operator mengawasi ransum dan alat berat, bukan gearbox.
  10. Kualitas terdokumentasi.Produksi ISO 9001, dikerjakan dan dirakit di pabrik kami sendiri, dengan suku cadang dan dukungan teknis setelah pengiriman.

Angka penghematan bahan bakar dan interval servis di atas didasarkan pada desain kotak roda gigi dan tugas pengaduk umpan kami pada umumnya; hasil sebenarnya tergantung pada traktor, ransum dan kondisi pengoperasian.

Konfigurasi dan Pemasangan yang Tersedia

Seri PGA dipasok sebagai transmisi planetary yang solid dan ringkas yang digabungkan ke dalam tiga tata letak mixer umum. Beri tahu kami mana yang Anda buat atau jalankan, dan flensa keluaran, permukaan pemasangan, dan posisi pengisian oli diatur sesuai dengan itu.

Mixer yang dipasang di truk

Penggerak auger diambil dari mesin truk PTO atau motor hidrolik melalui gearbox, dengan housing dipasang pada pelat depan mixer.

Mesin self-propelled

Gearbox dipasang pada sasis bergerak, di mana tata letak planet dengan getaran rendah melindungi set gigi dari guncangan perjalanan.

Mixer tetap dan stasioner

Tugas berkelanjutan di pembangkit listrik tenaga biogas, pusat pengumpan, dan instalasi TMR stasioner, di mana pendinginan oli dan akses layanan dapat direncanakan.

Aplikasi

Seri PGA menggerakkan perputaran pencampur pakan dan sistem pemberian pakan pembangkit biogas. Instalasi yang umum meliputi:

  • Pencampur pakan TMR vertikal dan horizontal dan pengumpan makanan
  • Auger dan konveyor sekrup di pusat pakan dan dapur pakan di peternakan
  • Jalur pencampuran silase dan jerami tempat bahan yang dipadatkan harus dipecah
  • Mixer bahan baku pabrik biogas dan sekrup takaran bekerja terus menerus
  • Penyebar alas tidur dan sampah menggunakan prinsip penggerak auger yang sama
  • Penggantian retrofit gearbox yang aus pada mixer merek lain yang ada

Jika mesin Anda tidak ada dalam daftar ini, jelaskan aplikasi dan siklus tugasnya. Gearbox yang sesuai dengan pengumpan biogas stasioner mungkin memerlukan spesifikasi oli atau sudut pemasangan yang berbeda untuk gerbong TMR yang dipasang di truk.

Ulasan Pelanggan

★★★★★

Robert MartinezKontraktor Peralatan Pipa dan Lokasi, Houston, AS

Kami menggunakan gearbox planet ini pada pekerjaan pipa di Gulf Coast di mana semprotan garam dan getaran konstan adalah hal yang normal. Selama enam bulan pengoperasian terus-menerus, unit-unit tersebut tetap stabil, tanpa perubahan terukur dalam akurasi penyambungan gigi. Mereka sekarang menggerakkan pengatur posisi pengelasan kami, menjaga lengan tetap stabil bahkan di permukaan pasang surut yang tidak rata. Untuk tahap pipeline berikutnya, mereka ada dalam daftar pemasok kami yang disetujui.

★★★★★

Sophie DuboisManajer Produksi, Pabrik Suku Cadang Otomotif, Lyon, Prancis

Dua tahun pada jalur stamping kami dan akurasi posisi masih berada dalam kisaran ±0,02 mm, bahkan pada lembaran aluminium tipis. Hasil lintasan pertama kami meningkat sekitar 15% setelah beralih ke unit ini, dan girboks tidak memerlukan apa pun selain penggantian oli terjadwal.

★★★★★

Marco RossiPembeli Perawatan, Mesin Tekstil, Italia

Saya khawatir tentang perbedaan voltase antara Eropa dan Tiongkok, dan teknisi mereka menyiapkan rencana adaptasi dalam semalam dan menyediakan modul kontrol voltase ganda. Peti kayu tersebut bahkan menyertakan pelumas yang benar dan manual perawatan dalam bahasa Italia dengan kontak suku cadang lokal. Antarmuka pemasangan sama persis dengan poros penggerak alat tenun kami, tanpa gerakan aksial selama pengoperasian.

FAQ Pembeli

  • Model PGA mana yang cocok dengan mixer pakan saya?Cocokkan tenaga kuda traktor, diameter auger, dan kecepatan auger yang diperlukan dengan kolom torsi kontinu: mixer 40–80 hp biasanya menggunakan PGA-502 atau PGA-1002/3, gerbong TMR 80–150 hp menggunakan PGA-1602/3 hingga PGA-2502, dan mixer vertikal besar atau pengumpan biogas menggunakan PGA-3004 atau PGA-4204. Kirimkan detail mixer Anda kepada kami dan kami akan mengonfirmasi model dan rasionya.
  • Apa perbedaan antara torsi kontinu dan torsi maksimal?Torsi berkelanjutan adalah nilai untuk pencampuran tanpa gangguan; torsi maksimum adalah puncak intermiten yang diterima unit ketika auger yang dimuati mulai. Ukur gearbox pada gambar kontinu dan perlakukan puncaknya sebagai ruang kepala start-up.
  • Poros masukan PTO manakah yang saya perlukan?Opsi standarnya adalah 1"3/8 Z6 untuk sebagian besar traktor 540 rpm dan 1"3/4 Z20 untuk alat berat yang lebih besar. Jika PTO Anda memiliki spline, lubang, atau ukuran yang berbeda, kirimkan gambarnya dan kami akan memproses inputnya agar sesuai.
  • Apakah gearbox terlindung dari debu dan air?Ya. Rumah besi tuang menggunakan penyegelan ganda pada ujung masukan dan keluaran dengan tingkat perlindungan IP65, yang mencakup kondisi debu, lumpur, dan pencucian dalam penggunaan pertanian sehari-hari.
  • Bisakah saya memesan rasio khusus, flensa, atau penyelesaian rumah?Ya. Raydafon mengolah roda gigi dan merakit unit di pabriknya sendiri, sehingga rasio khusus, flensa keluaran, permukaan pemasangan, posisi pengisian oli, dan penyelesaian cat diproduksi sesuai gambar untuk program OEM.
  • Bagaimana dengan lead time, suku cadang, dan garansi?Bingkai standar dikirimkan dalam jadwal singkat dan unit khusus mengikuti gambar yang dikonfirmasi. Set roda gigi cadangan, segel dan bantalan tersedia secara terpisah, dan ketentuan garansi tercantum dalam penawaran. Kirim kuantitas dan pelabuhan pengiriman Anda dengan harga pasti dalam waktu 24 jam.
