Kopling universal tipe las fleksibel pendek SWC-DH adalah sambungan las paling kompak dalam rentang SWC: diameter girasi φ180–φ390 mm, torsi nominal 20–250 kN·m, ketidaksejajaran sudut hingga 25°, dan kepala garpu tempa 35CrMo dengan poros silang berlapis krom dan empat trunnion bantalan jarum. Diproduksi di bengkel ISO 9001 milik Raydafon di Ningbo, Tiongkok, produk ini cocok untuk rolling mill, hoist, crane, dan penggerak penambangan dengan jarak poros terbatas. Model standar dikirim dengan cepat; lubang khusus, alur pasak, panjang dan spline dibuat sesuai gambar. Kirim model atau gambar Anda untuk mendapatkan penawaran dalam waktu 24 jam.

Kopling Universal Tipe Pengelasan Fleksibel Pendek SWC-DH

Sambungan tipe las terpendek di jajaran SWC — 4 trunnion bantalan jarum, kuk tempa 35CrMo, dan poros silang berlapis krom, dibuat untuk rolling mill, hoist, dan penggerak lainnya yang jarak antar porosnya hanya beberapa ratus milimeter.

  • 20–250 kN·mTorsi nominal (model ini)
  • φ180–φ390Diameter girasi D
  • ≤25°Sudut lipatan sumbu β
  • 35CrMoBahan kuk yang ditempa

Beli Kopling Universal Tipe Pengelasan Fleksibel Pendek SWC-DH dari Pabrikan Cina

Insinyur pengadaan biasanya tiba di sini dengan tiga angka yang sudah ditetapkan: lubang poros, jarak pusat-ke-pusat, dan torsi puncak. SWC-DH dikembangkan untuk situasi tersebut. Dimana standarnyaKopling universal tipe pengelasan fleksibel standar SWC-BHmemerlukan ruang aksial ekstra untuk kelenturan yang lebih panjang, versi DH fleksibel pendek menghilangkan panjang tersebut sekaligus mempertahankan kapasitas torsi yang sama — sehingga Anda dapat memasang poros cardan tugas berat ke dudukan penggilingan, drum hoist, atau troli derek tanpa mendesain ulang rangka di sekelilingnya.

Raydafon memproduksi seri SWC lengkap, mulai dari kopling DH kompak hingga ekstensi panjangKopling universal tipe las fleksibel panjang SWC-CH, di bawah sistem mutu ISO 9001. Satu kontak teknik mengikuti RFQ Anda mulai dari pemeriksaan penarikan hingga pengiriman, dan tim yang sama menangani pesanan berulang, sehingga penyimpangan spesifikasi antar batch bukanlah sesuatu yang harus Anda awasi.

01

Fleksibel pendek, umur panjang

Kelenturan kompak menjaga sambungan tetap kaku pada arah aksial dan stabil di bawah torsi pembalikan, yang merupakan permintaan rolling-mill.

02

Dibangun untuk beban kejut

Empat trunnion bantalan jarum yang disegel dan poros silang berlapis krom yang diperkeras menyebarkan beban tumbukan alih-alih memusatkannya pada satu titik.

03

Kuk yang dilas, pas dengan cepat

Kuk tipe las disejajarkan dengan poros Anda terlebih dahulu dan dilas kedua, sehingga toleransi pemasangan tetap berada dalam sudut kerja 25°.

Apa itu Kopling Universal Tipe Pengelasan Fleksibel Pendek?

Kopling universal tipe las fleksibel pendek adalah sambungan tipe cardan yang kedua kuknya dilas langsung ke poros penggerak dan poros penggerak, dengan panjang lentur sekecil mungkin di antara trunnion. Sambungan las menghilangkan kebutuhan akan flensa, kunci, atau hub penjepit, yang memperpendek rakitan dan menghilangkan sumber serangan balik yang umum. Karena bagian fleksibelnya pendek, kopling ini tahan terhadap ketidaksejajaran sudut hingga 25° dan offset aksial dan radial yang kecil, namun tahan terhadap perpindahan aksial — pilihan desain yang menjadikan penggerak rolling-mill dan hoist sangat andal.

Pada seri DH ini diameter girasi berkisar dari φ180 mm hingga φ390 mm dan torsi terukur dari 20 kN·m hingga 250 kN·m. Jika siklus tugas Anda menunjukkan lebih dari itu, makaKopling universal tipe flensa SWC-WFmencakup seri yang sama dalam varian yang dipasang dengan baut, dan rangkaian SWC yang lebih luas mencapai 1000 kN·m — Raydafon dapat mengutip dari pabrik yang sama.

Spesifikasi Teknis dan Pemilihan Ukuran

  • Rentang modelSWC180DH1 – SWC390DH2
  • Diameter girasi Dφ180 / φ225 / φ250 / φ285 / φ315 / φ350 / φ390 mm
  • Torsi nominal Tn20 – 250 kN·m
  • Torsi kelelahan (bolak-balik) Tf≤25 kN·m (SWC180DH) hingga ≤15 kN·m (SWC390DH)
  • Sudut lipatan sumbu β10° / 15° / 20° / 31,5° / 45° / 63° / 90° / 125° per ukuran
  • Kuantitas fleksibel Ls40/55/70/80/90/100/120/130/140/150mm
  • Poros silangBaja paduan, berlapis krom
  • Bahan kukBaja tempa 35CrMo, kepala garpu terintegrasi
  • Bantalan4 × set bantalan jarum per sambungan
  • Opsi flensa baut (D1/D2)φ105 – φ235 mm (js11 / H7)
  • Opsi khususLubang, alur pasak, panjang, spline, lapisan akhir tahan karat atau dicat

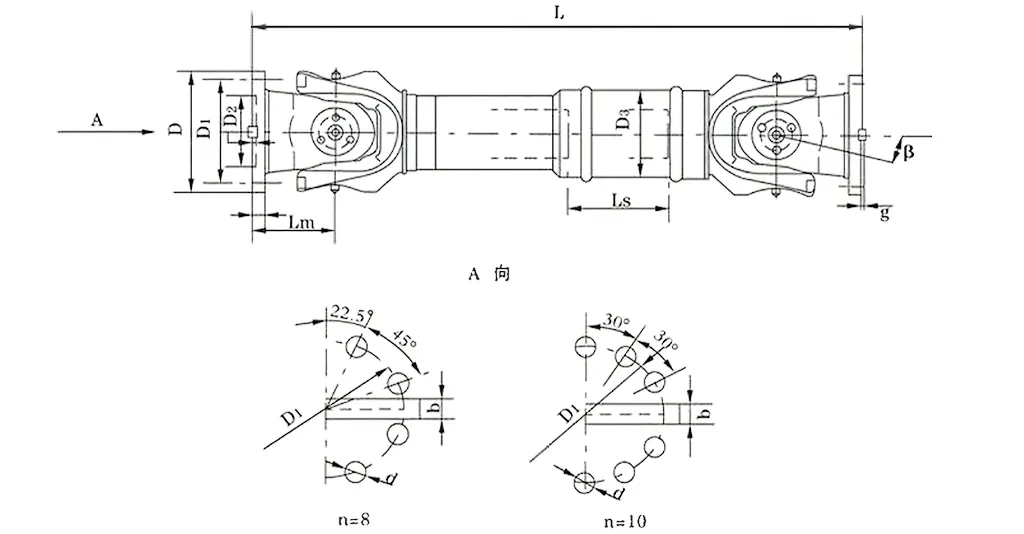

Tabel dimensi dan torsi SWC-DH lengkap — gulir secara horizontal untuk melihat setiap kolom.

Model D
(mm)
Tn
(kN·m)
β
(°)
Tf
(kN·m)
Ls
(mm)
Ukuran (mm) Inersia berputar (kg·m²) Berat (kg)
sebentar D1 (js11) D2 (H7) D3 Lm dan k t b (h9) g sebentar +100mm sebentar +100mm
SWC180DH1 180 20 10 ≤25 75 650 155 105 114 110 8-17 17 5 – – 0.165 0.0070 58 2.8
SWC180DH2 180 20 10 ≤25 55 600 155 105 114 110 8-17 17 5 – – 0.162 0.0070 56 2.8
SWC180DH3 180 20 10 ≤25 40 550 155 105 114 110 8-17 17 5 – – 0.160 0.0070 52 2.8
SWC225DH1 225 40 20 ≤15 85 710 196 135 152 120 8-17 20 5 32 9.0 0.415 0.0234 95 4.9
SWC225DH2 225 40 20 ≤15 70 640 196 135 152 120 8-17 20 5 32 9.0 0.397 0.0234 92 4.9
SWC250DH1 250 63 31.5 ≤15 100 795 218 150 168 140 8-19 25 6 40 12.5 0.900 0.0277 148 5.3
SWC250DH2 250 63 31.5 ≤15 70 735 218 150 168 140 8-19 25 6 40 12.5 0.885 0.0277 136 5.3
SWC285DH1 285 90 45 ≤15 120 950 245 170 194 160 8-21 27 7 40 15.0 1.876 0.0510 229 6.3
SWC285DH2 285 90 45 ≤15 80 880 245 170 194 160 8-21 27 7 40 15.0 1.801 0.0510 221 6.3
SWC315DH1 315 125 63 ≤15 130 1070 280 185 219 180 10-23 32 8 40 15.0 3.331 0.0795 346 8.0
SWC315DH2 315 125 63 ≤15 90 980 280 185 219 180 10-23 32 8 40 15.0 3.163 0.0795 334 8.0
SWC350DH1 350 180 90 ≤15 140 1170 310 210 267 194 10-23 35 8 50 16.0 6.215 0.2219 508 15.0
SWC350DH2 350 180 90 ≤15 90 1070 310 210 267 194 10-23 35 8 50 16.0 5.824 0.2219 485 15.0
SWC390DH1 390 250 125 ≤15 150 1300 345 235 267 215 10-25 40 8 70 18.0 11.125 0.2219 655 15.0
SWC390DH2 390 250 125 ≤15 90 1200 345 235 267 215 10-25 40 8 70 18.0 10.763 0.2219 600 15.0
  • Tf— torsi yang diizinkan pada beban bolak-balik, dihitung dari kekuatan lelah.
  • sebentar— panjang minimum setelah dipotong; panjang terpasang L dibuat sesuai kebutuhan Anda.
  • D1 (js11) / D2 (H7)— lubang flensa baut opsional. Kuk tipe las disediakan tanpa lubang untuk mengelas ke poros Anda.
  • Toleransi dan dimensi mengikuti standar seri SWC. Butuh L, bore, atau spline non-standar? Kirim gambarnya dan kami akan mengonfirmasi kelayakannya dengan penawaran.

Detil Produk

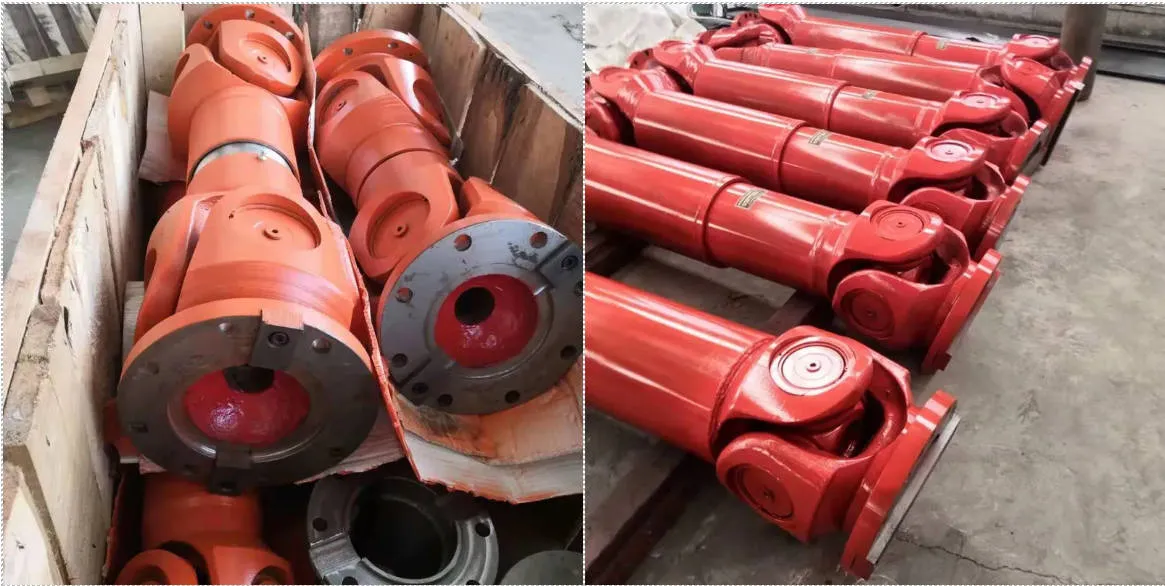

Foto-foto di bawah ini adalah bagian-bagian produksi kami sendiri — kepala garpu tempa, permukaan flensa mesin, kuk yang dilas, dan trunnion bantalan jarum yang membawa beban.

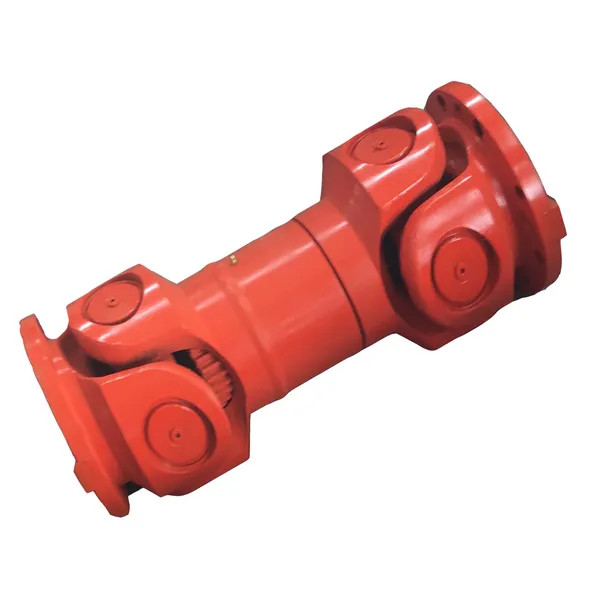

SWC-DH short flex welding type universal coupling showing forged fork head, welded yoke and needle bearing trunnion
Kopling universal tipe las fleksibel pendek SWC-DH — kepala garpu tempa, kuk yang dilas, dan trunnion bantalan jarum.

Cara Memilih Ukuran SWC-DH yang Tepat

  1. Perbaiki lubang dan sambungannya terlebih dahulu.Konfirmasikan diameter poros dan alur pasak, atau lubang flensa D1/D2 dan pola baut dari tabel di atas. Jika porosnya berbentuk splined atau meruncing, beri tahu kami — ini mengubah kuk, bukan nilai torsi.
  2. Bandingkan torsi, bukan ukuran.Pilih model yang torsi nominalnya Tn melebihi torsi puncak pengoperasian Anda dengan faktor servis normal Anda. Untuk penggerak mundur atau beban kejut, periksa juga Tf: ini adalah batas kelelahan pada beban bolak-balik.
  3. Ukur ruangnya.Seri DH ada untuk menghemat panjang. Bandingkan Lmin dengan jarak yang sebenarnya Anda miliki, dan ingat bahwa Ls menunjukkan seberapa panjang jarak tersebut yang fleksibel.
  4. Nyatakan sudut kerja.Setiap model memiliki batas βnya sendiri (lihat kolom β). Pengoperasian secara terus-menerus pada sudut yang besar akan meningkatkan torsi setara pada bantalan, sehingga memperbesar ukuran sering kali lebih murah dibandingkan kerusakan dini.
  5. Kirim RFQ.Sertakan model atau gambar, jumlah, bahan poros, sudut kerja dan pelabuhan pengiriman. Kami membalas dengan harga pasti dan waktu tunggu — biasanya dalam waktu 24 jam.

Material, Permesinan dan Kontrol Kualitas di Raydafon

Kuk ditempa dari 35CrMo dan dikerjakan sebagai kepala garpu terintegrasi, bukan sebagai rakitan yang dibaut. Perubahan tunggal tersebut menghilangkan sambungan baut yang biasanya kendor pertama kali pada poros cardan, dan meningkatkan kekuatan struktural keseluruhan sekitar 30–50% dibandingkan dengan desain terpisah. Poros silang terbuat dari baja paduan, dikeraskan pada bagian jurnalnya dan dilapisi krom untuk menahan korosi dan fretting di lingkungan pabrik yang berdebu atau lembab.

Setiap sambungan dilengkapi empat set bantalan jarum dengan jarak bebas yang terkontrol, yang menghasilkan kebisingan rendah dan efisiensi transmisi 98,6%. Sebelum pengiriman kami memeriksa dimensi lubang dan alur pasak, run-out, kekerasan dan artikulasi rakitan; laporan pengujian dan sertifikat material dikeluarkan bersama dokumen pengiriman saat proyek Anda memerlukannya.

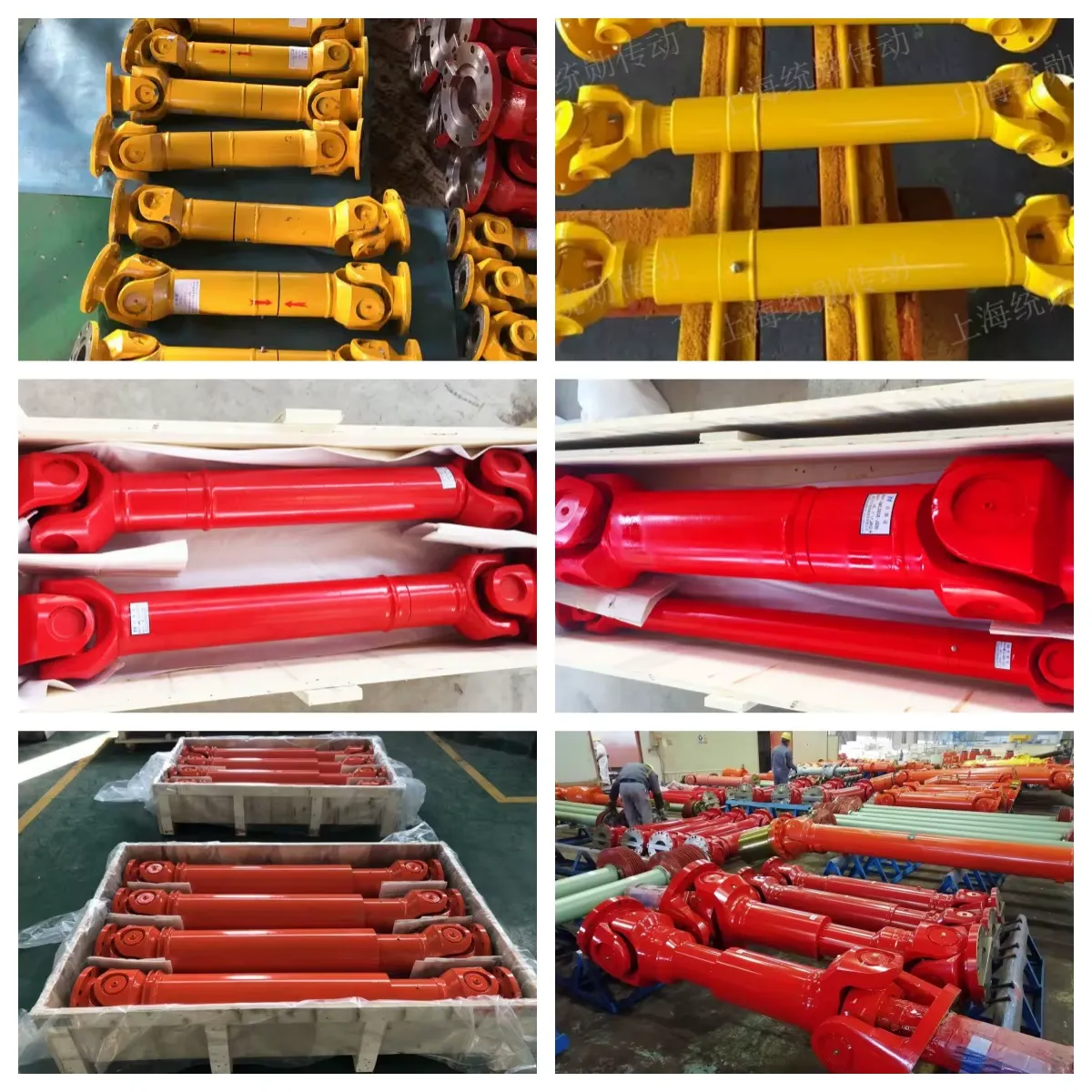

SWC universal coupling manufacturing and assembly workshop at Raydafon factory
Pemesinan dan perakitan kopling universal SWC di lini produksi Raydafon di Ningbo, Cina.

Mengapa Pembeli Memilih Kopling Ini

  • Torsi tinggi dalam bodi pendek
  • Kompensasi ketidaksejajaran hingga 25°
  • Efisiensi transmisi 98,6%.
  • kebisingan pengoperasian 30–40 dB(A).
  • Poros silang berlapis krom
  • Kepala garpu terintegrasi, tidak ada baut yang longgar
  • pabrik ISO 9001
  • OEM & lubang khusus tersedia

Torsi tanpa panjang ekstra

Dinilai 20–250 kN·m dalam seri ini. Pada rolling mill, dimana ruang aksial dipasang pada dudukannya, sambungan DH memberikan tugas yang sama seperti kopling yang lebih panjang dan menghilangkan risiko poros terjatuh.

Pakailah hidup yang diukur dalam beberapa tahun

Bantalan jarum, poros silang berlapis krom yang diperkeras, dan kepala garpu tempa memotong dua mode kegagalan yang paling sering kita lihat: keausan trunnion dan kuk baut yang kendor. Tim pemeliharaan melaporkan interval antar layanan yang jauh lebih lama.

Harga pabrik yang kompetitif

Kami mengerjakan kuk dan merakit sambungan di bengkel kami sendiri, sehingga tidak ada margin perdagangan antara Anda dan lini produksi — dan lubang atau panjang khusus tidak dikenakan biaya tambahan perkakas.

Umpan balik operator terhadap getaran dan kebisingan selalu positif: dengan bantalan yang dipasang dan dilumasi dengan benar, kebisingan terukur tetap berada di kisaran 30–40 dB(A), sehingga kopling tetap cocok untuk bengkel tertutup dan pabrik makanan atau elektronik serta industri berat.

Aplikasi

Kopling SWC-DH ditentukan di mana pun sambungan poros pendek dan torsi tinggi harus bertahan dalam tugas berkelanjutan:

  • Pabrik penggilinganPoros penggerak utama dan meja rol
  • Kerekan dan derekPenggerak drum, troli, dan roda gigi slewing
  • Pabrik metalurgiKastor kontinu, gunting, meja run-out
  • Mesin pertambanganKonveyor, penghancur, penggerak penyaringan
  • Peralatan konstruksiMixer, rig tiang pancang, derek berat
  • Kelautan & pelabuhanPenggerak mesin winch dan tempat berlabuh
SWC-DH universal coupling installed in a heavy-duty rolling mill drive system
Kopling sambungan universal SWC digunakan pada penggerak industri tugas berat.

Jika mesin Anda tidak ada dalam daftar ini, beri tahu kami aplikasi dan siklus kerjanya. Penggerak mesin berat jarang sekali identik, dan kopling yang sesuai dengan pabrik baja mungkin memerlukan spesifikasi lubang, tingkat keseimbangan, atau gemuk yang berbeda untuk tugas derek.

Ulasan Pelanggan

★★★★★

Wang LeiInsinyur Proyek, Guangdong Heavy Machinery Co., Ltd.

Peralatan kami hanya menyisakan sedikit ruang untuk bagian transmisi, dan desain kompak kopling ini pas tanpa mengatur ulang apa pun di sekitarnya. Ia juga tidak memperdagangkan kinerja untuk ukuran — torsi yang kuat dan stabil tanpa getaran abnormal setelah berminggu-minggu berjalan terus menerus. Kualitas pengelasan terlihat kokoh, sehingga membuat kami percaya diri dalam penggunaan berat dalam jangka panjang.

★★★★★

Zhao MingManajer Pengadaan, Tianjin Steel Equipment Co., Ltd.

Memesan beberapa kopling SWC-DH sangatlah mudah: jawaban teknis yang responsif, pengiriman sesuai tanggal yang dijadwalkan, dan kemasan yang tiba tanpa penyok. Tukang kami melaporkan bahwa pemasangannya mudah tanpa perkakas khusus. Mengingat harganya dibandingkan dengan tingkat kinerjanya, produk ini tetap berada dalam daftar pengadaan reguler kami.

★★★★★

Liu HongDirektur Pemeliharaan, Grup Industri Shandong

Waktu henti adalah biaya utama saya, dan kopling ini tidak pernah tergelincir atau bergeser bahkan di bawah beban kerja harian yang berat. Setelah berbulan-bulan digunakan hampir tidak ada keausan, tidak seperti kopling sebelumnya yang kami gunakan. Kami hampir tidak menyentuhnya — tidak ada servis yang sering, tidak ada kerusakan yang tidak terduga — sehingga telah memangkas jam pemeliharaan dan pengeluaran suku cadang.
