Bagaimana Kondisi Beban Mempengaruhi Keandalan Jangka Panjang Unit Worm Gearbox?

Selama dua dekade di industri transmisi tenaga, pertanyaan yang sering muncul dari para insinyur dan manajer pabrik adalah: bagaimana kondisi beban mempengaruhi keandalan jangka panjang unit worm gearbox? Jawabannya adalah dasar dari umur panjang sistem dan total biaya kepemilikan. Di Raydafon Technology Group Co., Limited, tim teknik kami telah mendedikasikan sumber daya yang signifikan untuk memahami hubungan yang tepat ini melalui pengujian yang ketat di pabrik kami dan analisis lapangan. Profil beban yang ditemui gearbox bukan sekadar spesifikasi pada lembar data; ini adalah narasi yang menentukan kehidupan operasionalnya. Aroda gigi cacingdihargai karena penggandaan torsi rasio tinggi yang ringkas, kemampuan mengunci sendiri, dan pengoperasian yang lancar.

Namun, kontak geser yang unik antara cacing dan roda membuatnya sangat sensitif terhadap bagaimana beban diterapkan seiring berjalannya waktu. Kesalahpahaman atau meremehkan kondisi beban—baik guncangan, kelebihan beban, atau pemasangan yang tidak tepat—adalah penyebab utama keausan dini, hilangnya efisiensi, dan kegagalan besar. Penyelaman mendalam ini mengeksplorasi mekanisme di balik keausan akibat beban, menguraikan respons rekayasa produk kami, dan memberikan kerangka kerja untuk memaksimalkan masa pakai gearbox Anda, memastikan investasi pada komponen kami menghasilkan kinerja yang andal selama puluhan tahun.

---

Daftar isi

• Apa Hubungan Antara Stres Beban dan Mekanisme Keausan pada Worm Gearbox?
• Bagaimana Desain Worm Gearbox Kami Mengurangi Efek Beban yang Merugikan?
• Apa Parameter Beban Utama yang Harus Dihitung Insinyur agar Dapat Diandalkan?
• Bagaimana Perawatan dan Pemasangan yang Tepat Dapat Mengatasi Keausan Terkait Beban?
• Ringkasan: Memastikan Keandalan Jangka Panjang Melalui Kesadaran Beban
• Pertanyaan yang Sering Diajukan (FAQ)

---

Apa Hubungan Antara Stres Beban dan Mekanisme Keausan pada Worm Gearbox?

Keandalan jangka panjang dari setiap worm gearbox adalah fungsi langsung dari siklus tegangan yang dikenakan pada komponen internalnya. Tidak seperti roda gigi pacu yang utamanya bersentuhan dengan putaran, roda gigi cacing dan roda terlibat dalam aksi geser yang signifikan. Gesekan geser ini menghasilkan panas dan merupakan penyebab sebagian besar fenomena keausan. Kondisi beban secara langsung memperkuat efek ini. Mari kita membedah mekanisme keausan primer yang diperburuk oleh beban. Namun, untuk sepenuhnya memahami hal ini, pertama-tama kita harus memetakan seluruh perjalanan stres mulai dari penerapan hingga kegagalan.

Jalur Stres: Dari Beban Terapan hingga Kegagalan Komponen

Ketika permintaan torsi eksternal ditempatkan pada poros keluaran, hal ini memulai rantai reaksi mekanis yang kompleks di dalam poros keluaranroda gigi cacing. Ini bukanlah tindakan tuas yang sederhana. Jalur ini sangat penting untuk mendiagnosis kegagalan dan merancang ketahanan.

• Langkah 1: Konversi Torsi & Tekanan Kontak.Torsi masukan pada roda cacing diubah menjadi gaya normal pada sisi gigi roda cacing. Gaya ini, dibagi dengan area kontak sesaat (elips sempit di sepanjang gigi), menciptakan gaya tersebutTekanan kontak Hertzian. Tekanan ini bisa mencapai tingkat yang sangat tinggi, seringkali melebihi 100.000 PSI dalam satuan kompak.
• Langkah 2: Pembuatan Medan Stres Bawah Permukaan.Tekanan permukaan yang kuat ini menciptakan medan tegangan triaksial di bawah permukaan. Tegangan geser maksimum terjadi bukan pada permukaan, melainkan sedikit di bawahnya. Daerah bawah permukaan ini merupakan tempat timbulnya retakan lelah akibat pembebanan siklik.
• Langkah 3: Pembangkitan Panas Gesekan.Secara bersamaan, gerakan geser cacing terhadap roda mengubah sebagian daya yang ditransmisikan menjadi panas gesekan. Laju timbulnya panas sebanding dengan beban, kecepatan geser, dan koefisien gesekan.
• Langkah 4: Stres Film Pelumas.Lapisan pelumas yang memisahkan permukaan logam terkena tekanan ekstrim (EP). Viskositas film melonjak sesaat di bawah tekanan ini, namun integritasnya adalah yang terpenting. Kelebihan beban dapat menyebabkan film runtuh.
• Langkah 5: Peralihan Stres ke Struktur Pendukung.Gaya pada akhirnya ditransfer ke rumah gearbox melalui bantalan dan poros. Lendutan rumah akibat beban dapat menyebabkan ketidaksejajaran seluruh jaring, sehingga mengubah jalur tegangan secara dahsyat.

Tabel Komprehensif Mekanisme Keausan dan Pemicu Bebannya

Mekanisme Keausan	Pemicu Beban Utama	Proses & Gejala Fisik	Dampak Keandalan Jangka Panjang
Keausan Abrasif	Kelebihan Beban Berkelanjutan; Pelumas Terkontaminasi di Bawah Beban	Partikel keras atau asperitas dipaksa masuk ke material roda lunak (perunggu), pemotongan mikro, dan pembajakan material. Menghasilkan penampilan yang halus dan tergores, peningkatan serangan balik, dan partikel perunggu dalam minyak.	Hilangnya akurasi profil gigi secara bertahap. Rasio kontak yang berkurang menyebabkan tekanan yang lebih tinggi pada profil yang tersisa, sehingga mempercepat fase keausan berikutnya. Penyebab utama penurunan efisiensi seiring berjalannya waktu.
Keausan Perekat (Lecet)	Beban Kejut Akut; Kelebihan Beban Parah; Pelumasan Kelaparan di bawah Beban	Film pelumas EP pecah, menyebabkan pengelasan cacing dan roda yang terlokalisasi. Lasan ini segera terpotong, merobek material dari roda yang lebih lunak. Terlihat permukaannya kasar, sobek, dan perubahan warna parah.	Seringkali merupakan modus kegagalan yang cepat dan dahsyat. Dapat menghancurkan set perlengkapan dalam beberapa menit atau jam setelah kejadian kelebihan beban. Merupakan perincian lengkap dari rezim pelumasan yang dirancang.
Kelelahan Permukaan (Pitting)	Beban Kelelahan Siklus Tinggi; Puncak Kelebihan Beban Berulang	Tegangan geser bawah permukaan dari tekanan kontak siklik menyebabkan inisiasi retakan mikro. Retakan menjalar ke permukaan, mengeluarkan lubang-lubang kecil. Tampak sebagai kawah kecil, biasanya di dekat garis lapangan. Terdengar peningkatan kebisingan seiring pengoperasian.	Kerusakan progresif yang semakin parah ketika lubang menciptakan konsentrator tegangan untuk lubang selanjutnya. Pada akhirnya menyebabkan lubang makro dan spalling, yaitu serpihan besar material terlepas, menyebabkan getaran dan potensi kejang.
Keausan Termo-Mekanis	Beban Tinggi Berkelanjutan menyebabkan Panas Berlebih Kronis	Panas gesekan yang berlebihan melunakkan material roda cacing, sehingga mengurangi kekuatan luluhnya. Beban tersebut kemudian menyebabkan aliran plastis pada perunggu, sehingga merusak profil gigi. Seringkali disertai dengan karbonisasi minyak dan kegagalan segel.	Degradasi material yang mendasar. Geometri roda gigi diubah secara permanen, menyebabkan ketidaksejajaran, pembagian beban yang tidak merata, dan aliran cepat ke mode kegagalan lainnya. Pemulihan tidak mungkin dilakukan; penggantian diperlukan.
Fretting & False Brinelling (Bearing)	Kelebihan Beban Statis; Getaran di bawah Beban; Beban Pemasangan yang Tidak Tepat	Gerakan mikro osilasi antara rangkaian bantalan dan elemen gelinding di bawah beban statis atau getaran yang berat menyebabkan serpihan keausan. Tampak sebagai pola tergores atau lekukan pada lintasan balap, bahkan tanpa rotasi.	Kegagalan bantalan dini, yang menyebabkan ketidaksejajaran poros. Ketidakselarasan ini kemudian menyebabkan pembebanan tegangan tinggi yang tidak merata pada mesh roda gigi, sehingga menciptakan skenario kegagalan dua titik.

Peran Spektrum Beban dan Siklus Tugas

Beban di dunia nyata jarang sekali konstan. Memahami spektrum beban—distribusi berbagai tingkat beban dari waktu ke waktu—sangat penting untuk memprediksi masa pakai. Analisis pabrik kami di Raydafon Technology Group Co., Limited menggunakan Aturan Miner mengenai kerusakan akibat kelelahan kumulatif untuk menilai hal ini.

• Tugas Berkelanjutan pada Beban Tetapan:Garis dasar. Kemajuan keausan dapat diprediksi berdasarkan pelumasan dan penyelarasan. Kehidupan ditentukan oleh akumulasi kelelahan permukaan secara bertahap.
• Tugas Intermiten dengan Start-Stop yang Sering:Start dengan inersia tinggi menerapkan beban puncak sesaat beberapa kali torsi berjalan. Setiap permulaan adalah beban guncangan kecil, yang mempercepat keausan dan kelelahan perekat. Pengujian kami menunjukkan bahwa hal ini dapat mengurangi masa pakai sebesar 40-60% dibandingkan dengan tugas berkelanjutan jika tidak diperhitungkan dalam ukuran.
• Beban Variabel (misalnya, Konveyor dengan Berat Material yang Berubah):Beban yang berfluktuasi menciptakan amplitudo tegangan yang bervariasi. Hal ini lebih merusak daripada beban rata-rata yang konstan dengan nilai rata-rata yang sama karena efek kelelahan. Frekuensi dan amplitudo ayunan adalah titik data utama yang kami minta dari klien.
• Membalikkan Tugas:Beban yang diterapkan pada kedua arah rotasi menghilangkan periode "istirahat" untuk permukaan kontak pada satu sisi gigi, sehingga secara efektif menggandakan siklus tegangan. Ini juga menantang sistem pelumasan untuk melindungi kedua sisi secara merata.

Di pabrik kami di Raydafon Technology Group Co., Limited, kami mensimulasikan spektrum yang tepat ini. Kami menerapkan siklus kelelahan terprogram pada prototipe worm gearbox kami yang mereplikasi masa pakai selama bertahun-tahun dalam hitungan minggu. Hal ini memungkinkan kami untuk mengidentifikasi ambang batas beban yang tepat di mana mekanisme keausan bertransisi dari jinak ke destruktif, dan untuk merancang unit standar kami dengan margin operasi yang aman jauh di bawah ambang batas tersebut.

Data empiris ini adalah landasan jaminan keandalan kami, mengubah konsep abstrak "beban" menjadi parameter desain yang dapat diukur untuk setiap worm gearbox yang kami produksi. Tujuannya adalah untuk memastikan bahwa unit kami tidak hanya bertahan terhadap beban tetapan namun juga secara intrinsik kuat terhadap riwayat beban aplikasi industri yang tidak dapat diprediksi, di mana kejadian kelebihan beban bukan merupakan masalah "jika" namun "kapan".

---

Bagaimana Desain Worm Gearbox Kami Mengurangi Efek Beban yang Merugikan?

Di Raydafon Technology Group Co., Limited, filosofi desain kami bersifat proaktif: kami merekayasa unit worm gearbox kami tidak hanya untuk peringkat beban statis, namun juga untuk realitas kehidupan aplikasi yang dinamis dan seringkali keras. Setiap pemilihan material, perhitungan geometrik, dan proses perakitan dioptimalkan untuk menahan mekanisme keausan terkait beban yang telah dijelaskan sebelumnya. Berikut adalah rincian strategi desain dan manufaktur utama kami, yang diperluas untuk menunjukkan kedalaman pendekatan kami.

Rekayasa Material dan Pertahanan Metalurgi

Pertahanan kita terhadap beban dimulai pada tingkat atom. Pasangan material adalah penghalang pertama dan paling kritis.

• Spesifikasi Cacing (Poros Masukan):
  • Bahan Inti:Kami menggunakan baja case-hardening seperti 20MnCr5 atau 16MnCr5. Ini memberikan inti yang kuat dan ulet untuk menahan beban lentur dan puntir tanpa patah getas.
  • Perawatan Permukaan:Cacing tersebut dikarburasi atau dikarbonitrasi hingga kedalaman 0,5-1,2 mm (tergantung modul), kemudian digiling secara presisi. Hal ini menciptakan permukaan yang sangat keras (58-62 HRC) untuk menahan abrasi dan keausan perekat.
  • Penyelesaian:Setelah penggilingan, kami menerapkan proses superfinishing atau pemolesan untuk mencapai kekasaran permukaan (Ra) yang lebih baik dari 0,4 μm. Permukaan yang lebih halus mengurangi koefisien gesekan secara langsung, menurunkan panas gesekan yang dihasilkan saat beban dan meningkatkan pembentukan lapisan pelumas.
• Spesifikasi Roda Cacing:
• Komposisi Paduan:Kami menggunakan perunggu fosfor cor kontinu premium (CuSn12). Kami secara ketat mengontrol kandungan timah (11-13%) dan kadar fosfor untuk mengoptimalkan kekuatan, kekerasan, dan kemampuan pengecoran. Elemen jejak seperti nikel dapat ditambahkan untuk meningkatkan struktur butiran.
• Proses Pembuatan:Kami menggunakan pengecoran sentrifugal atau pengecoran kontinyu untuk menghasilkan blanko dengan struktur butiran padat, tidak berpori, dan homogen. Hal ini menghilangkan kelemahan internal yang dapat menjadi titik inisiasi retak pada beban siklik.
• Permesinan & Kontrol Kualitas:Setiap roda dikerjakan pada mesin hobbing CNC. Kami melakukan pemeriksaan dimensi 100% dan menggunakan pengujian penetran pewarna pada lot kritis untuk memastikan tidak ada cacat pengecoran di area akar gigi, zona dengan tegangan lentur tertinggi.

Optimasi Geometris untuk Distribusi Beban Unggul

Geometri yang presisi memastikan beban dibagi secara merata, menghindari konsentrasi tegangan destruktif.

• Modifikasi Profil Gigi (Relief Ujung dan Akar):Kami sengaja memodifikasi profil involute yang ideal. Kami sedikit meringankan material pada bagian ujung dan akar gigi roda cacing. Hal ini mencegah kontak tepi saat jaring masuk dan keluar dalam kondisi yang dibelokkan atau tidak sejajar—hal yang umum terjadi pada beban tinggi. Hal ini memastikan beban disalurkan ke seluruh bagian tengah gigi yang kuat.
• Optimasi Sudut Timbal dan Sudut Tekanan:Sudut depan cacing dihitung tidak hanya untuk rasio, tetapi juga untuk efisiensi dan kapasitas beban. Sudut depan yang lebih besar meningkatkan efisiensi namun dapat mengurangi kecenderungan mengunci sendiri. Kami menyeimbangkannya berdasarkan aplikasi. Sudut tekanan standar kami biasanya 20° atau 25°. Sudut tekanan yang lebih besar memperkuat akar gigi (kekuatan lentur yang lebih baik) tetapi sedikit meningkatkan beban bantalan. Kami memilih sudut optimal untuk kelas torsi unit.
• Analisis dan Optimasi Pola Kontak:Selama fase prototipe, kami melakukan uji pola kontak terperinci menggunakan film tekanan digital biru Prusia atau modern. Kami menyesuaikan pengaturan dan penyelarasan kompor untuk mencapai pola kontak terpusat dan lonjong yang mencakup 60-80% sisi gigi dalam kondisi berbeban. Pola tanpa muatan yang sempurna tidak ada artinya; kami mengoptimalkan pola di bawah beban desain.

Aspek Desain	Spesifikasi & Proses Kami	Manfaat Rekayasa untuk Penanganan Beban	Cara Mengurangi Keausan Tertentu
Bahan & Pengobatan Cacing	Baja Pengerasan Kasus (misalnya, 20MnCr5), Karburasi hingga kedalaman 0,8 mm, Kekerasan 60±2 HRC, Superfinish hingga Ra ≤0,4μm.	Kekerasan permukaan yang ekstrim menahan abrasi; inti yang kuat mencegah kegagalan poros di bawah beban kejut; permukaan halus mengurangi panas gesekan.	Secara langsung melawan keausan abrasif dan perekat. Mengurangi koefisien gesekan, variabel kunci dalam persamaan pembangkitan panas (Q ∝ μ * Beban * Kecepatan).
Bahan Roda Cacing	Perunggu Fosfor Pengecoran Kontinyu CuSn12, Dicetak secara Sentrifugal untuk kepadatan, Kekerasan 90-110 HB.	Keseimbangan optimal antara kekuatan dan kesesuaian. Perunggu yang lebih lembut dapat melekatkan bahan abrasif kecil dan beradaptasi dengan profil cacing di bawah beban, sehingga meningkatkan kontak.	Memberikan pelumasan yang melekat. Kesesuaiannya membantu mendistribusikan muatan secara lebih merata bahkan pada sedikit ketidaksejajaran, sehingga mengurangi risiko lubang.
Desain Perumahan	Besi Cor GG30, Finite Element Analysis (FEA) mengoptimalkan ribbing, permukaan pemasangan yang dikerjakan dengan mesin, dan penyelarasan lubang dalam satu pengaturan.	Kekakuan maksimum meminimalkan defleksi di bawah beban berat yang digantung. Mempertahankan keselarasan poros yang tepat, yang sangat penting untuk pemerataan beban di seluruh permukaan gigi.	Mencegah pemuatan tepi yang disebabkan oleh kelenturan housing. Pemuatan tepi menciptakan tekanan kontak tinggi yang terlokalisasi, yang merupakan penyebab langsung terjadinya pitting dan spalling dini.
Sistem Bantalan	Poros Keluaran: Bantalan Rol Tirus Berpasangan, sudah dimuat sebelumnya. Poros Masukan: Bantalan Bola Alur Dalam + Bantalan Dorong. Semua bantalan memiliki izin C3 untuk rentang suhu industri.	Rol tirus menangani beban radial dan aksial tinggi secara bersamaan. Pra-beban menghilangkan jarak bebas internal, mengurangi permainan poros di bawah berbagai arah beban.	Mencegah defleksi poros dan pelampung aksial. Kegagalan bantalan akibat kelebihan beban merupakan penyebab utama kegagalan jaring roda gigi sekunder. Sistem ini memastikan integritas posisi poros.
Teknik Pelumasan	Oli berbahan dasar Poliglikol (PG) atau Polialfaolefin (PAO) sintetik dengan aditif EP/anti aus yang tinggi. Volume oli yang presisi dihitung untuk pelumasan percikan dan kapasitas termal yang optimal.	Oli sintetik menjaga kestabilan viskositas pada rentang temperatur yang lebih luas, memastikan kekuatan lapisan film selama pengoperasian dalam kondisi dingin dan panas. Aditif EP tinggi mencegah keruntuhan film di bawah beban kejut.	Mempertahankan film pelumasan elastohidrodinamik (EHL) pada semua kondisi beban yang dirancang. Ini adalah satu-satunya penghalang yang paling efektif terhadap keausan perekat (lecet).
Perakitan & Run-In	Rakitan bersuhu terkontrol, pramuat bantalan terverifikasi. Setiap unit menjalani prosedur run-in tanpa muatan dan memuat sebelum pengiriman untuk menyesuaikan pola kontak.	Menghilangkan kesalahan perakitan yang menyebabkan tekanan internal. Run-in akan aus secara perlahan pada roda gigi dalam kondisi terkendali, membentuk pola kontak penahan beban yang optimal sejak hari pertama.	Mencegah kegagalan "kematian bayi". Run-in yang tepat menghaluskan kekasaran, mendistribusikan beban awal secara merata, dan mempersiapkan unit untuk beban penuh di lapangan.

Manajemen Termal: Menghilangkan Panas Beban

Karena beban menimbulkan gesekan, dan gesekan menimbulkan panas, pengelolaan panas berarti mengelola gejala beban. Desain kami lebih dari sekadar rumah bersirip sederhana.

• Perumahan Bersirip Standar:Luas permukaan dimaksimalkan melalui desain sirip aerodinamis berdasarkan simulasi termal. Ini cukup untuk sebagian besar aplikasi dalam peringkat mekanis.
• Opsi Pendinginan untuk Beban Termal Tinggi:
  • Kipas Eksternal (Ekstensi Poros Cacing):Pilihan sederhana dan efektif untuk meningkatkan aliran udara di atas housing, biasanya meningkatkan pembuangan panas sebesar 30-50%.
  • Kerudung Kipas (Kain Kafan):Mengarahkan udara dari kipas tepat ke bagian terpanas dari rumahan (biasanya di sekitar area bantalan).
  • Jaket Pendingin Air:Untuk siklus kerja ekstrem atau suhu lingkungan yang tinggi, housing berjaket khusus memungkinkan sirkulasi cairan pendingin untuk menghilangkan panas secara langsung. Hal ini dapat melipatgandakan atau melipatgandakan kapasitas termal efektif unit.
  • Sistem Sirkulasi Oli dengan Pendingin Eksternal:Untuk unit terbesar, kami menawarkan sistem di mana oli dipompa melalui pendingin udara-minyak atau air-minyak eksternal, mempertahankan suhu oli yang konstan dan optimal, apa pun bebannya.

Komitmen kami di pabrik kami adalah mengendalikan setiap variabel. Dari analisis spektrografi batangan perunggu yang masuk hingga pemeriksaan pencitraan termal akhir selama pengujian proses pemuatan, worm gearbox kami dibuat untuk menjadi mitra yang andal dalam aplikasi Anda yang paling menuntut. Raydafon Technology Group Co., Nama terbatas pada unit ini menandakan komponen yang dirancang dengan pemahaman empiris yang mendalam tentang bagaimana kondisi beban memengaruhi keandalan jangka panjang. Kami tidak hanya menyediakan gearbox; kami menyediakan sistem yang dirancang untuk menyerap, mendistribusikan, dan menghilangkan energi mekanik aplikasi Anda dengan cara yang dapat diprediksi dan aman sepanjang masa pakai desainnya.

---

Apa Parameter Beban Utama yang Harus Dihitung Insinyur agar Dapat Diandalkan?

Memilih worm gearbox yang benar adalah latihan prediktif. Untuk menjamin keandalan jangka panjang, para insinyur harus melakukan lebih dari sekadar perhitungan "tenaga kuda dan rasio" dan menganalisis profil beban secara lengkap. Penerapan yang salah, sering kali disebabkan oleh penilaian beban yang tidak lengkap, merupakan penyebab utama kegagalan lapangan. Di sini, kami menguraikan parameter penting yang dievaluasi oleh tim teknis kami saat menentukan ukuran worm gearbox untuk pelanggan, dan memberikan metodologi terperinci di balik masing-masing parameter tersebut.

Perhitungan Dasar: Torsi Keluaran yang Dibutuhkan (T2)

Ini tampaknya mendasar, tetapi kesalahan sering terjadi. Itu pasti torsinyapada poros keluaran gearbox.

• Rumus:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (efisiensi). Atau dari prinsip pertama: T2 = Gaya (N) * Radius (m) untuk winch; atau T2 = (Tarik Konveyor (N) * Radius Drum (m)).
• Kesalahan Umum:Menggunakan tenaga kuda motor dan kecepatan masukan tanpa memperhitungkan kerugian efisiensi melalui sistem (kotak roda gigi lain, ikat pinggang, rantai) sebelum roda gigi cacing kami. Selalu ukur atau hitung torsi pada titik sambungan ke poros masukan atau keluaran kita.

Pengganda yang Tidak Dapat Dinegosiasikan: Faktor Layanan (SF) - Penyelaman Lebih Dalam

Faktor Pelayanan adalah bahasa universal untuk memperhitungkan kekerasan di dunia nyata. Ini adalah pengali yang diterapkan pada perhitungantorsi keluaran yang dibutuhkan (T2)untuk menentukantorsi pengenal gearbox minimum yang diperlukan.

Pemilihan Faktor Pelayanan didasarkan pada penilaian sistematis terhadap tiga kategori utama:

1. Karakteristik Sumber Daya (Penggerak Utama):
   • Motor Listrik (AC, 3 fasa):SF = 1,0 (basis). Namun, pertimbangkan:
     • Inersia Tinggi Mulai:Motor yang menggerakkan beban inersia tinggi (kipas, drum besar) dapat menarik FLC 5-6x saat start-up. Torsi sementara ini ditransmisikan. Tambahkan 0,2-0,5 ke SF atau gunakan soft starter/VFD.
     • Jumlah Mulai/Jam:Lebih dari 10 start per jam merupakan tugas start yang berat. Tambahkan 0,3 ke SF.
   • Mesin Pembakaran Internal:Karena denyut torsi dan potensi guncangan akibat pengikatan tiba-tiba (kopling), biasanya SF minimum 1,5.
   • Motor Hidrolik:Umumnya lancar, namun berpotensi terjadi lonjakan tekanan. SF biasanya 1,25-1,5 tergantung pada kualitas katup kontrol.
2. Karakteristik Mesin yang Digerakkan (Beban):Ini adalah kategori yang paling kritis.
   • Beban Seragam (SF 1.0):Torsi yang stabil dan dapat diprediksi. Contoh : Generator listrik, konveyor berkecepatan konstan dengan berat yang terdistribusi merata, mixer dengan viskositas fluida yang seragam.
   • Beban Guncangan Sedang (SF 1.25 - 1.5):Pengoperasian tidak teratur dengan puncak yang periodik dan dapat diperkirakan. Contoh: Konveyor dengan pengumpanan berselang, kerekan tugas ringan, mesin cuci, mesin pengemas.
   • Beban Guncangan Berat (SF 1,75 - 2,5+):Tuntutan torsi tinggi yang parah dan tidak dapat diprediksi. Contoh: Penghancur batu, hammer mill, punch press, derek tugas berat dengan ember ambil, peralatan kehutanan. Untuk kasus ekstrim seperti penghancur terak, kami telah menerapkan SF 3.0 berdasarkan data kegagalan historis.
3. Durasi Pengoperasian Harian (Siklus Tugas):
   • Intermiten (≤ 30 menit/hari):SF kadang-kadang dapat sedikit dikurangi (misalnya, dikalikan dengan 0,8), namun tidak pernah di bawah 1,0 untuk kelas beban. Perhatian disarankan.
   • 8-10 Jam/Hari:Tugas industri standar. Gunakan SF lengkap dari sumber listrik dan penilaian alat berat yang digerakkan.
   • Tugas Berkelanjutan 24/7:Jadwal yang paling menuntut untuk kehidupan yang melelahkan.Tingkatkan SF dari penilaian di atas minimal 0,2.Misalnya, muatan seragam dalam layanan 24/7 harus menggunakan SF 1,2, bukan 1,0.

Rumus Torsi Nilai Gearbox Minimum:T2_rating_min = T2_dihitung * SF_total.

Pemeriksaan Kritis: Kapasitas Termal (Peringkat HP Termal)

Hal ini sering kali menjadi faktor pembatas, terutama pada gearbox kecil atau aplikasi kecepatan tinggi. Gearbox mungkin cukup kuat secara mekanis tetapi masih terlalu panas.

• Apa itu:Daya input maksimum yang dapat ditransmisikan secara terus menerus oleh gearbox tanpa suhu oli internal melebihi nilai stabil (biasanya 90-95°C) dalam lingkungan standar 40°C.
• Cara Memeriksa:Aplikasi Andadaya masukan yang dibutuhkan (P1)harus ≤ gearboxPeringkat HP Termalpada kecepatan input pengoperasian Anda (n1).
• Jika P1_diperlukan > Peringkat Termal:Anda HARUS menurunkan kapasitas mekanis (gunakan ukuran yang lebih besar) atau menambahkan pendingin (kipas angin, jaket air). Mengabaikan jaminan ini akan menyebabkan panas berlebih dan kegagalan yang cepat.
• Data Kami:Katalog kami menyediakan grafik jelas yang menunjukkan HP Termal vs. RPM Input untuk setiap ukuran worm gearbox, dengan dan tanpa kipas pendingin.

Perhitungan Gaya Eksternal: Overhung Load (OHL) & Thrust Load

Gaya yang diterapkan pada poros oleh komponen eksternal terpisah dari, dan merupakan tambahan terhadap, torsi yang ditransmisikan.

• Rumus Beban Overhung (OHL) (untuk rantai/sproket atau katrol):
  OHL (N) = (2000 * Torsi pada poros (Nm)) / (Diameter Pitch sproket/katrol (mm))
  Torsi pada porosadalah T1 (masukan) atau T2 (keluaran). Anda harus memeriksa OHL pada kedua poros.
• Beban Dorong (Beban Aksial) dari Roda Gigi Heliks atau Konveyor Miring:Gaya ini bekerja sepanjang sumbu poros dan harus dihitung dari geometri elemen yang digerakkan.
• Verifikasi:OHL dan Beban Dorong yang dihitung harus ≤ nilai yang diizinkan yang tercantum dalam tabel kami untuk model roda gigi cacing yang dipilih, pada jarak tertentu dari permukaan rumah (X) di mana gaya diterapkan.

Spesifik Lingkungan dan Aplikasi

• Suhu Sekitar:Jika di atas 40°C, kapasitas termalnya berkurang. Jika di bawah 0°C, viskositas awal pelumas menjadi perhatian. Beri tahu kami kisarannya.
• Posisi Pemasangan:Cacing di atas atau di bawah? Hal ini mempengaruhi level wadah oli dan pelumasan bantalan atas. Peringkat kami biasanya untuk posisi worm-over. Posisi lain mungkin memerlukan konsultasi.
• Profil Siklus Tugas:Berikan grafik atau deskripsi jika beban dapat diperkirakan bervariasi. Hal ini memungkinkan analisis yang lebih canggih dari sekedar SF statis.

Pendekatan kami di Raydafon Technology bersifat kolaboratif. Kami memberi pelanggan kami lembar kerja pilihan terperinci yang menjelaskan setiap parameter di atas. Yang lebih penting lagi, kami menawarkan dukungan teknik langsung. Dengan membagikan detail aplikasi lengkap Anda—spesifikasi motor, inersia start-up, profil siklus beban, kondisi sekitar, dan gambar tata letak—kita dapat bersama-sama memilih worm gearbox yang tidak hanya memadai, namun juga dapat diandalkan secara optimal untuk kondisi beban spesifik Anda. Proses perhitungan yang cermat ini, yang didasarkan pada data pengujian pabrik kami selama beberapa dekade, inilah yang membedakan pilihan yang benar dari pilihan yang membawa bencana.

---

Bagaimana Perawatan dan Pemasangan yang Tepat Dapat Mengatasi Keausan Terkait Beban?

Bahkan worm gearbox dengan desain paling kokoh sekalipunRaydafondapat mengalami kegagalan dini jika dipasang atau dirawat dengan tidak benar. Pemasangan yang tepat dan perawatan yang disiplin adalah tuas operasional Anda untuk secara langsung melawan dampak beban yang tiada henti. Praktik-praktik ini menjaga geometri penahan beban yang dirancang dan integritas pelumasan, memastikan unit bekerja sesuai rekayasa sepanjang masa pakainya.

Fase 1: Pra-Instalasi dan Pemasangan - Menetapkan Landasan untuk Keandalan

Kesalahan yang dilakukan selama pemasangan menciptakan cacat yang melekat dan memperkuat beban yang tidak dapat diperbaiki sepenuhnya oleh pemeliharaan selanjutnya.

• Penyimpanan dan Penanganan:
  • Simpan unit di lingkungan yang bersih dan kering. Jika disimpan selama >6 bulan, putar poros input beberapa putaran penuh setiap 3 bulan untuk melapisi kembali roda gigi dengan oli dan mencegah terjadinya brinelling palsu pada bantalan.
  • Jangan sekali-kali mengangkat unit hanya pada poros atau lug cor housing saja. Gunakan selempang di sekitar rumah. Menjatuhkan atau menyetrum unit dapat menyebabkan pergeseran pelurusan internal atau kerusakan bantalan.
• Fondasi dan Kekakuan:
  • Basis pemasangan harus rata, kaku, dan dikerjakan dengan toleransi yang memadai (kami merekomendasikan lebih baik dari 0,1 mm per 100 mm). Basis yang fleksibel akan melentur saat diberi beban, menyebabkan gearbox tidak sejajar dengan peralatan yang terhubung.
  • Gunakan shim, bukan ring, untuk memperbaiki kerataan alas. Pastikan kaki pemasangan ditopang sepenuhnya.
  • Gunakan tingkat pengikat yang benar (misalnya, Tingkat 8.8 atau lebih tinggi). Kencangkan baut dengan pola bersilangan sesuai torsi yang ditentukan dalam manual kami untuk menghindari distorsi housing.
• Penyelarasan Poros: Tugas Paling Kritis.
  • Jangan pernah menyelaraskan dengan mata atau tepi lurus.Selalu gunakan indikator dial atau alat penyelaras laser.
  • Sejajarkan peralatan yang dipasangkan ke girboks, bukan sebaliknya, untuk menghindari distorsi pada rumah girboks.
  • Periksa kesejajaran pada bidang vertikal dan horizontal. Penyelarasan akhir harus dilakukan dengan peralatan pada suhu pengoperasian normal, karena pertumbuhan panas dapat menggeser penyelarasan.
  • Ketidaksejajaran yang diperbolehkan untuk kopling fleksibel biasanya sangat kecil (sering kali kurang dari radial 0,05 mm, sudut 0,1 mm). Melebihi jumlah ini akan menginduksi beban tekuk siklik pada poros, yang secara signifikan meningkatkan keausan bantalan dan segel.
• Sambungan Komponen Luar (Katrol, Sproket):
• Gunakan penarik yang tepat untuk memasang; jangan pernah memukul langsung pada poros atau komponen girboks.
• Pastikan kunci dipasang dengan benar dan tidak menonjol. Gunakan sekrup set dengan orientasi yang benar untuk mengunci komponen.
• Periksa apakah beban overhung (OHL) dari komponen ini berada dalam batas yang dipublikasikan untuk worm gearbox yang dipilih pada jarak 'X' yang benar.

Fase 2: Pelumasan - Pertarungan Berkelanjutan Melawan Keausan Akibat Beban

Pelumasan adalah zat aktif yang mencegah beban menyebabkan kontak logam-ke-logam.

• Pengisian Awal dan Pembobolan:
  • Gunakan hanya jenis dan kekentalan oli yang direkomendasikan (misalnya, Poliglikol Sintetis ISO VG 320). Oli yang salah tidak dapat membentuk film EHD yang diperlukan di bawah tekanan kontak tinggi.
  • Isi hingga bagian tengah kaca pengukur atau sumbat ketinggian oli—tidak lebih, tidak kurang. Pengisian yang berlebihan menyebabkan kerugian akibat pengadukan dan panas berlebih; pengisian yang kurang akan membuat roda gigi dan bantalan kelaparan.
  • Penggantian Oli Pertama Sangat Penting.Setelah 250-500 jam pengoperasian awal, ganti oli. Hal ini menghilangkan partikel keausan yang dihasilkan saat gigi roda gigi secara mikroskopis menyesuaikan diri satu sama lain pada beban awal. Kotoran ini sangat abrasif jika dibiarkan di dalam sistem.
• Penggantian Oli Rutin dan Pemantauan Kondisi:
  • Tetapkan jadwal berdasarkan jam operasional atau tahunan, mana saja yang lebih dulu. Untuk tugas 24/7, penggantian setiap 4000-6000 jam biasa terjadi pada oli sintetis.
  • Analisis Minyak:Alat prediksi paling ampuh. Kirim sampel ke laboratorium pada setiap penggantian oli. Laporan tersebut akan menunjukkan:
    • Logam:Naiknya besi (baja cacing) atau tembaga/timah (roda perunggu) menandakan keausan aktif. Lonjakan yang tiba-tiba menunjukkan adanya masalah.
    • Viskositas:Apakah oli telah mengental (oksidasi) atau mengencerkan (menggeser ke bawah, pengenceran bahan bakar)?
    • Kontaminan:Silikon (kotoran), kadar air, bilangan asam. Air (>500 ppm) sangat merusak karena menyebabkan karat dan menurunkan kekuatan lapisan minyak.
• Pelumasan ulang Seal (jika ada):Beberapa desain memiliki segel pembersih minyak. Gunakan gemuk litium kompleks bersuhu tinggi yang ditentukan secara hemat untuk menghindari kontaminasi wadah oli.

Fase 3: Pemantauan Operasional dan Inspeksi Berkala

Menjadi sistem peringatan dini untuk masalah terkait beban.

• Pemantauan Suhu:
  • Gunakan termometer inframerah atau sensor yang dipasang secara permanen untuk memeriksa suhu rumah di dekat area bantalan dan wadah oli secara rutin.
  • Tetapkan suhu dasar di bawah beban normal. Peningkatan berkelanjutan sebesar 10-15°C di atas garis dasar merupakan peringatan jelas akan peningkatan gesekan (misalignment, kegagalan pelumas, kelebihan beban).
• Analisis Getaran:
  • Pengukur genggam sederhana dapat melacak kecepatan getaran keseluruhan (mm/s). Tren ini seiring berjalannya waktu.
  • Peningkatan getaran menunjukkan kerusakan bearing, keausan yang tidak merata, atau ketidakseimbangan pada peralatan yang terhubung—semuanya meningkatkan beban dinamis pada gearbox.
• Pemeriksaan Auditori dan Visual:
  • Dengarkan perubahan suara. Rengekan baru mungkin mengindikasikan ketidakselarasan. Ketukan mungkin mengindikasikan kegagalan bantalan.
  • Waspadai kebocoran oli, yang mungkin merupakan gejala panas berlebih (pengerasan segel) atau tekanan berlebih.
• Torsi Ulang Baut:Setelah 50-100 jam pertama pengoperasian, dan setiap tahun setelahnya, periksa kembali kekencangan semua baut pondasi, rumah, dan kopling. Getaran dari siklus beban dapat mengendurkannya.

Tabel Jadwal Perawatan Komprehensif

Tindakan	Frekuensi / Waktu	Koneksi Tujuan & Beban	Catatan Prosedur Utama
Ganti Oli Awal	Setelah 250-500 jam pertama pengoperasian.	Menghilangkan serpihan keausan awal (partikel abrasif) yang dihasilkan selama proses penempatan beban pada roda gigi dan bantalan. Mencegah percepatan keausan abrasif.	Tiriskan selagi hangat. Siram hanya dengan jenis oli yang sama jika terdapat kotoran berlebih. Isi ulang ke level yang benar.
Penggantian & Analisis Oli Rutin	Setiap 4000-6000 jam operasional atau 12 bulan. Lebih sering terjadi pada lingkungan kotor/panas.	Mengisi ulang aditif yang terdegradasi, menghilangkan akumulasi logam aus dan kontaminan. Analisis oli memberikan tren keausan, yang merupakan indikator langsung tingkat keparahan beban internal dan kesehatan komponen.	Ambil sampel oli dari tengah bak selama pengoperasian. Kirim ke laboratorium. Dokumentasikan hasil untuk menetapkan garis tren untuk unsur-unsur penting seperti Fe, Cu, Sn.
Pemeriksaan Torsi Baut	Setelah 50-100 jam, lalu setiap tahun.	Mencegah kelonggaran karena getaran dan siklus termal di bawah beban. Baut yang longgar memungkinkan rumah bergerak dan tidak sejajar, sehingga menimbulkan pembebanan yang tidak merata dan bertekanan tinggi.	Gunakan kunci momen yang dikalibrasi. Ikuti pola berselang-seling untuk rumah dan baut dasar.
Pemeriksaan Keselarasan	Setelah pemasangan, setelah pemeliharaan apa pun pada peralatan yang terhubung, dan setiap tahun.	Memastikan poros yang terhubung bersifat co-linear. Ketidaksejajaran merupakan sumber langsung dari beban tekukan siklik, yang menyebabkan kegagalan bantalan dini dan kontak roda gigi yang tidak merata (pembebanan tepi).	Lakukan dengan peralatan pada suhu pengoperasian. Gunakan alat laser atau indikator dial untuk presisi.
Pemantauan Tren Suhu & Getaran	Pembacaan Mingguan / Bulanan; pemantauan berkelanjutan untuk aplikasi kritis.	Deteksi dini masalah (kegagalan pelumasan, keausan bearing, misalignment) yang meningkatkan gesekan internal dan beban dinamis. Memungkinkan intervensi terencana sebelum kegagalan besar.	Tandai titik pengukuran pada perumahan. Catat suhu sekitar dan kondisi beban untuk perbandingan yang akurat.
Inspeksi Visual untuk Kebocoran & Kerusakan	Jalan-jalan harian/mingguan.	Mengidentifikasi kebocoran oli (potensi kehilangan pelumas yang menyebabkan keausan) atau kerusakan fisik akibat dampak eksternal yang dapat membahayakan integritas rumah saat dibebani.	Periksa permukaan segel, sambungan rumah, dan pernafasan. Pastikan pernapasan bersih dan tidak terhalang.

Keahlian dari pabrik kami melampaui titik penjualan. Dokumentasi teknis kami mencakup panduan pemasangan komprehensif dan daftar periksa pemeliharaan yang disesuaikan dengan produk kami. Dengan bermitra bersama kami, Anda tidak hanya mendapatkan worm gearbox yang berkualitas, namun juga kerangka pengetahuan dan dukungan untuk memastikannya memberikan masa pakai yang dirancang sepenuhnya, secara aktif mengelola tantangan beban yang dihadapi setiap hari. Keandalan adalah sebuah kemitraan, dan komitmen kami adalah menjadi sumber daya teknis Anda mulai dari pemasangan hingga layanan selama puluhan tahun.

---

Ringkasan: Memastikan Keandalan Jangka Panjang Melalui Kesadaran Beban

Memahami bagaimana kondisi beban mempengaruhi keandalan jangka panjang unit worm gearbox adalah landasan rekayasa aplikasi yang sukses. Ini adalah interaksi multifaset antara tekanan mekanis, manajemen termal, ilmu material, dan praktik operasional. Seperti yang telah kita jelajahi, beban yang merugikan mempercepat mekanisme keausan seperti abrasi, lubang, dan lecet, yang menyebabkan hilangnya efisiensi dan kegagalan dini.

Di Raydafon Technology Group Co., Limited, kami mengatasi hal ini melalui desain yang disengaja: mulai dari worm baja yang diperkeras dan roda perunggu hingga housing kaku dan bantalan berkapasitas tinggi, setiap aspek dari worm gearbox kami dirancang untuk mengelola dan menahan profil beban yang berat. Namun, kemitraan untuk keandalan adalah kemitraan bersama. Keberhasilan bergantung pada perhitungan akurat faktor layanan, batas termal, dan beban eksternal selama pemilihan, diikuti dengan pemasangan yang cermat dan budaya pemeliharaan yang proaktif.

Dengan melihat beban bukan sebagai angka tunggal namun sebagai profil umur dinamis, dan dengan memilih mitra gearbox dengan kedalaman teknik yang sesuai, Anda mengubah komponen penting menjadi aset yang dapat diandalkan. Kami mengundang Anda untuk memanfaatkan pengalaman dua dekade kami. Biarkan tim teknik kami membantu Anda menganalisis kondisi beban spesifik untuk menentukan solusi worm gearbox yang optimal, memastikan kinerja, umur panjang, dan laba atas investasi maksimum.

Hubungi Raydafon Technology Group Co., Limitedhari ini untuk tinjauan aplikasi terperinci dan rekomendasi produk. Unduh whitepaper teknis komprehensif kami tentang penghitungan beban atau minta audit lokasi dari teknisi kami untuk menilai sistem penggerak Anda saat ini.

---

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Jenis beban apa yang paling merusak pada worm gearbox?
A1: Beban kejut biasanya merupakan beban yang paling merusak. Lonjakan torsi berkekuatan tinggi yang tiba-tiba dapat langsung memecahkan lapisan oli penting antara cacing dan roda, sehingga menyebabkan keausan perekat (lecet) dan berpotensi retaknya gigi atau bantalan. Hal ini juga menyebabkan siklus stres tinggi yang mempercepat kelelahan. Meskipun beban berlebih yang terus-menerus berbahaya, sifat beban kejut yang bersifat sesaat sering kali tidak memberikan waktu bagi inersia sistem untuk menyerap dampaknya, sehingga menjadikannya sangat parah.

Q2: Bagaimana kelebihan beban yang terus-menerus pada, katakanlah, 110% torsi terukur berdampak pada umur pakai?
A2: Kelebihan beban yang terus-menerus, meskipun sedikit, secara drastis mengurangi masa pakai. Hubungan antara beban dan umur bantalan/gigi seringkali bersifat eksponensial (mengikuti hubungan hukum kubus untuk bantalan). Kelebihan beban sebesar 110% dapat mengurangi umur bantalan L10 yang diharapkan sekitar 30-40%. Lebih penting lagi, ini meningkatkan suhu pengoperasian karena meningkatnya gesekan. Hal ini dapat menyebabkan pelarian termal, yaitu oli yang lebih panas menipis, menyebabkan lebih banyak gesekan dan bahkan oli yang lebih panas, yang pada akhirnya menyebabkan kerusakan pelumas yang cepat dan keausan yang parah dalam waktu singkat.

Q3: Dapatkah faktor layanan yang lebih besar sepenuhnya menjamin keandalan pada beban variabel?
A3: Faktor pelayanan yang lebih besar merupakan margin keamanan yang penting, namun hal ini bukan merupakan jaminan mutlak. Ini menjelaskan hal-hal yang tidak diketahui dalam karakter beban dan frekuensi. Namun, keandalan juga bergantung pada pemasangan yang benar (penyelarasan, pemasangan), pelumasan yang tepat, dan faktor lingkungan (kebersihan, suhu lingkungan). Menggunakan faktor servis yang tinggi akan memilih gearbox yang lebih kuat dengan kapasitas bawaan yang lebih besar, namun tetap harus dipasang dan dipelihara dengan benar untuk mewujudkan potensi umur penuhnya.

Q4: Mengapa kapasitas termal sangat penting ketika membahas beban?
A4: Dalam gearbox cacing, sebagian besar daya input hilang sebagai panas akibat gesekan geser. Beban secara langsung menentukan besarnya kerugian gesekan ini. Kapasitas termal adalah tingkat di mana rumah gearbox dapat menghilangkan panas ini ke lingkungan tanpa suhu internal melebihi batas aman untuk pelumas (biasanya 90-100°C). Jika beban yang diterapkan menghasilkan panas lebih cepat daripada yang dapat dihilangkan, unit akan menjadi terlalu panas, sehingga memecah oli dan menyebabkan kegagalan yang cepat, meskipun komponen mekanis cukup kuat untuk menahan torsi.

Q5: Bagaimana beban yang digantung secara khusus menurunkan gearbox cacing?
A5: Beban yang digantung memberikan momen lentur pada poros keluaran. Gaya ini dibawa oleh bantalan poros keluaran. OHL yang berlebihan menyebabkan kelelahan dini pada bantalan (brinelling, spalling). Ini juga sedikit membelokkan poros, sehingga membuat jaring antara cacing dan roda tidak sejajar. Ketidakselarasan ini memusatkan beban pada salah satu ujung gigi, menyebabkan lubang dan keausan lokal, meningkatkan serangan balik, dan menimbulkan kebisingan dan getaran. Hal ini secara efektif merusak distribusi beban set roda gigi yang dirancang dengan cermat.

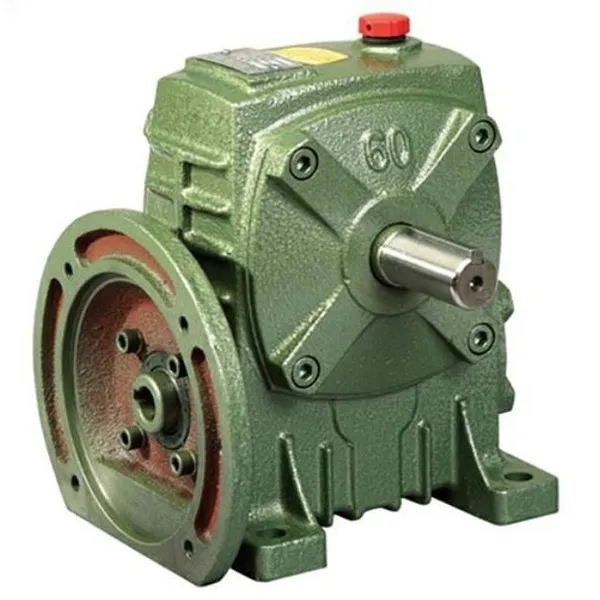

Worm Gearbox Teknologi Raydafon: Parameter Desain Utama untuk Ketahanan Beban
