Roda Gigi Bevel Plastik

Raydafon memproduksi roda gigi bevel plastik di Ningbo, Cina, dicetak dari POM dan nilon untuk penggerak sudut kanan. Rasio standarnya adalah 1:1, 2:1, 3:1, 4:1 dan 5:1; modul nada M0,25 hingga M1; jumlah gigi 10 sampai 60; diameter lubang 3,0 hingga 10,0 mm; diameter luar 8,7 hingga 60,4 mm; suhu pengoperasian −40 °C hingga +80 °C. Nomor bagian termasuk GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* dan GB1M512BS*. Akhiran BS menunjukkan sisipan kuningan dan sekrup penyetel. Penting: GB1M512* dan GB1M512BS* hanya cocok dengan roda gigi bevel 60 gigi dan tidak kompatibel dengan roda gigi lain. Geometri gigi yang dibentuk menghasilkan jaring yang tenang dan rapat; polimernya dapat melumasi sendiri dan tahan bahan kimia. Modul khusus, jumlah gigi, lubang, hub, dan tingkat material tersedia untuk gambar; kutipan dalam waktu 24 jam.

Roda Gigi Bevel Plastik — POM & Nilon Cetakan Khusus, M0,25 hingga M1

Roda gigi penggerak sudut kanan untuk mekanisme presisi kecil: rangkaian rasio penuh dari 1:1 hingga 5:1 dengan 10 hingga 60 gigi, dicetak dari POM atau nilon, dengan sisipan kuningan opsional dan sekrup set. Cukup senyap untuk mesin pembuat kopi dan printer, cukup ringan untuk perangkat bertenaga baterai, dan dapat digunakan untuk menggambar di mana pun di dunia.

  • 1:1 – 5:1Rasio standar
  • M0.25 – M1Modul nada (mod)
  • 10 – 60Jumlah gigi tersedia
  • −40 hingga +80 °CSuhu pengoperasian

Roda Gigi Bevel Plastik untuk Penggerak Sudut Kanan — POM & Nilon Cetakan Khusus

Roda gigi bevel plastik memutar drive hingga 90 derajat menggunakan gigi polimer yang dibentuk, bukan gigi logam yang dipotong. Perubahan tunggal tersebut menghilangkan kebutuhan akan pelumasan, mengurangi bobot pasangan, dan membuat jaring terasa lebih senyap — itulah sebabnya pengaturan ini muncul di mesin kopi, printer, motor tirai, penyedot debu robot, dan kendaraan kecil dengan kendali jarak jauh. Raydafon memproduksi keluarga ini sebagai produsen dan pemasok dari pabriknya sendiri di Ningbo, Cina, sehingga tidak ada margin perdagangan antara Anda dan mesin cetak.

Kustomisasi mencakup parameter yang biasanya menentukan kesesuaian suatu roda gigi: modul, jumlah gigi, diameter lubang, dimensi hub dan bos, rasio, dan polimer itu sendiri. Kirimkan gambar, contoh perlengkapan atau bahkan foto dengan dimensi dan kami akan mengonfirmasi suku cadang standar terdekat atau mengutip alat baru. Produk terkait dari bengkel yang sama mencakup lebih luasperlengkapan plastikjangkauan, ituroda gigi heliks plastikkeluarga untuk penggerak poros paralel, dan logamgigi miringgaris di mana torsi melebihi apa yang dapat dibawa oleh polimer.

Spesifikasi Roda Gigi Bevel Plastik

  • Referensi dimensi standarΦ12 mm (juga tersedia dalam ukuran yang tercantum pada tabel di bawah)
  • Modul nada (mod)M0.25, dengan 0,5 dan 1,0 dalam kisaran bagian standar
  • Jenis bahanPlastik — POM, nilon (PA), atau sesuai kebutuhan pelanggan
  • Rasio1:1, 2:1, 3:1, 4:1, 5:1
  • Suhu pengoperasian−40 °C hingga +80 °C
  • Fitur opsionalSisipan kuningan, sekrup set, lubang khusus, dan hub
  • KustomisasiModul, jumlah gigi, lubang, panjang bos, lebar gigi, tingkat material

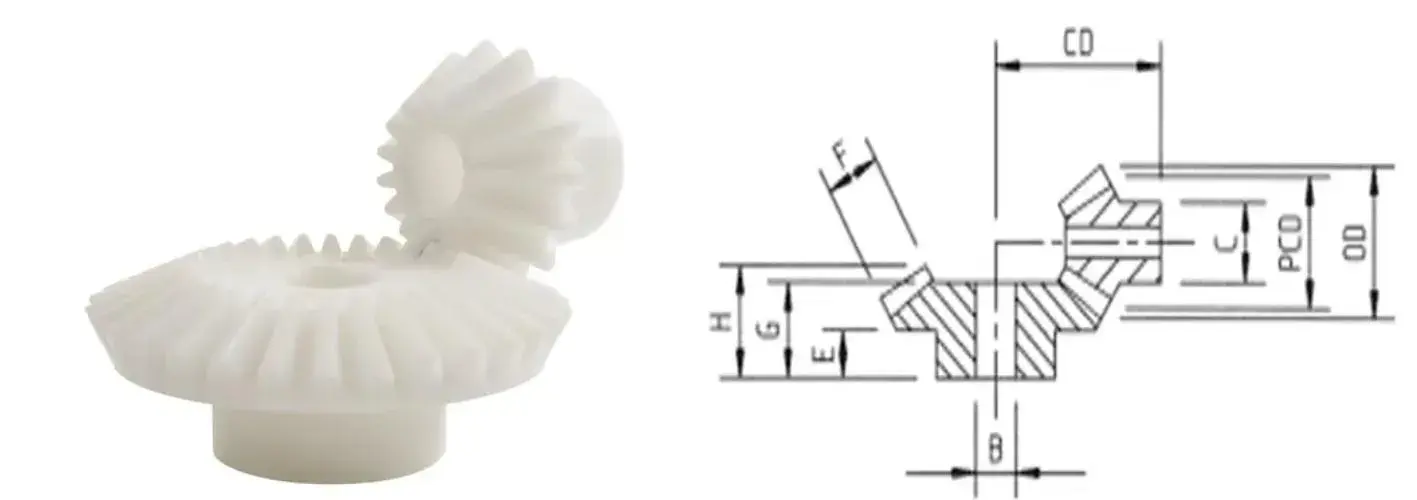

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Geometri referensi untuk rangkaian roda gigi bevel plastik — huruf dimensi di bawah sesuai dengan gambar ini.
1:1Kecepatan yang sama, transfer sudut kanan
2:1Mengurangi separuh kecepatan keluaran
3:1Pengurangan kecepatan ketiga
4:1Pengurangan seperempat kecepatan
5:1Pengurangan kecepatan kelima

Catatan pencocokan penting:rasio pasangan kawin harus digunakan bersama-sama. Roda gigi bevel bergigi lurus dengan rasio 1:1 dapat dipertukarkan dalam rasionya, namunbagian dengan rasio 5:1 yang nomor bagiannya diakhiri dengan * (GB1M512* dan GB1M512BS*) hanya cocok dengan roda gigi bevel 60 gigi — geometrinya tidak kompatibel dengan roda gigi lainnya.Harap konfirmasi nomor bagian kawin sebelum memesan.

Dimensi, Jumlah Gigi dan Rasio

Semua dimensi dalam mm. Gunakan huruf B, CD, C, E, F, G dan H bersama dengan gambar referensi di atas untuk memeriksa kesesuaian dengan tata letak Anda sendiri.

Gulir tabel ke samping untuk membaca setiap kolom. Kolom sebelah kanan menunjukkan sisipan kuningan dan versi sekrup set untuk setiap bagian.

Bagian no. Melempar
(mod)
Jumlah dari
gigi
Semua dimensi dalam mm Sisipan kuningan
& atur sekrup
Di luar dia. Pitch dia. membosankan dia. B CD hub dia. C Panjang bos E Lebar gigi F Panjang G Panjang H
Rasio 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Rasio 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Rasio 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Rasio 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Rasio 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Membaca tabel:bagian dengan akhiran BS membawa sisipan kuningan dan sekrup set untuk pemasangan poros positif. Huruf B, CD, C, E, F, G dan H mengikuti gambar acuan pada bagian spesifikasi diatas. Tanda hubung di kolom panjang berarti dimensi tidak berlaku untuk bagian tersebut. Tidak yakin pasangan mana yang sesuai dengan tata letak Anda? Kirimkan gambar atau dimensi poros dan kami akan mencocokkannya.

Detil Produk

Foto roda gigi bevel plastik cetakan kami — bentuk gigi, hub, dan opsi sisipan kuningan.

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail

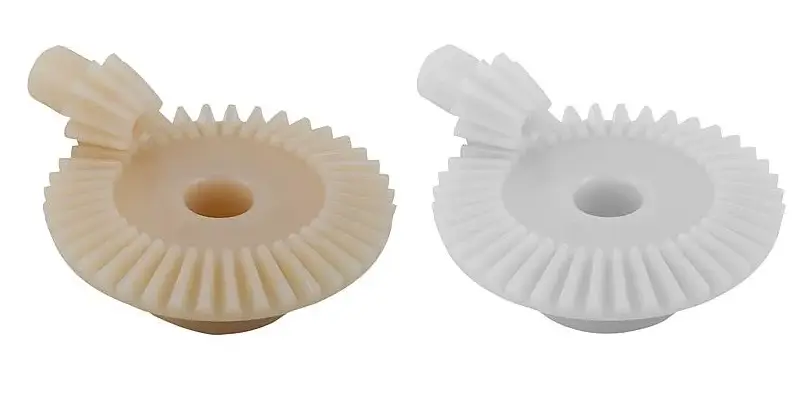

Roda gigi bevel plastik yang dibentuk — bentuk gigi dan detail hub pada rentang rasio.
Plastic bevel gear pair in POM moulded for a right-angle drive

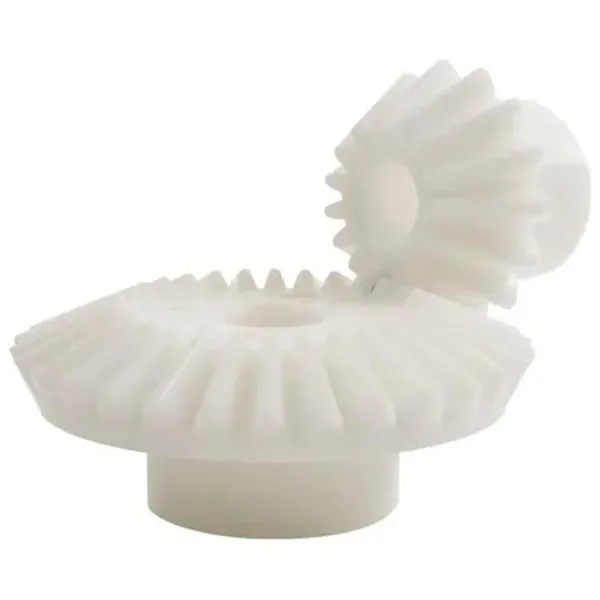

Pasangan roda gigi bevel POM untuk penggerak sudut kanan.
Plastic bevel gear set assembled and checked before packing

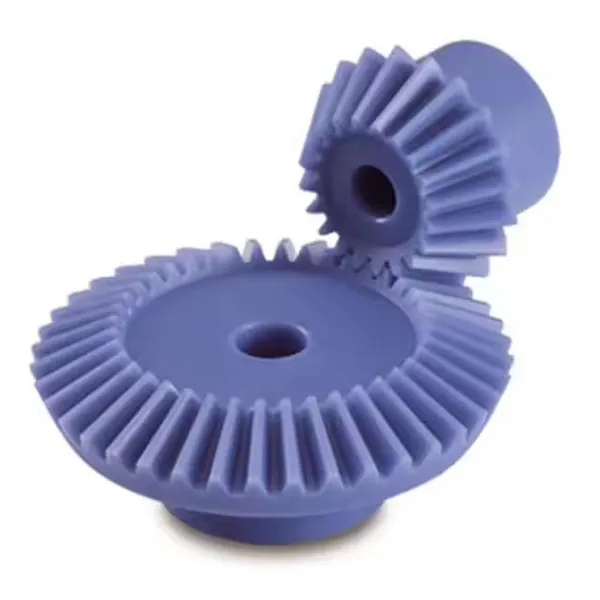

Set roda gigi yang dikawinkan diperiksa apakah ada jaring dan serangan balik sebelum dikemas.

Keuntungan Utama

  • Polimer yang bersih dan tahan ausPOM dan nilon tahan terhadap kelembapan dan berbagai macam bahan kimia, sehingga roda gigi tetap bekerja di lingkungan yang lembap, mudah dicuci, atau agak korosif sehingga roda gigi logam berlapis pada akhirnya akan menimbulkan korosi. Tanpa pengecatan, tanpa pelapisan, dan tanpa lapisan minyak yang harus dirawat.
  • Gigi yang dibentuk dengan tepatBentuk gigi berasal dari rongga cetakan dan bukan dari pemotong, sehingga pengikatan tetap rapat dan konsisten di seluruh batch. Hasilnya adalah perputaran yang stabil dan senyap — properti yang paling penting pada perangkat yang sensitif terhadap kebisingan seperti mesin kopi dan printer.
  • Sebagian kecil dari berat logamMassa yang rendah mengurangi beban pada poros dan bantalan, mengurangi inersia yang harus digerakkan motor, dan memperpanjang masa pakai baterai pada produk portabel dan bertenaga baterai.
  • Penggerak sudut kanan dalam bentuk yang ringkasGeometri bevel mentransfer daya hingga 90 derajat tanpa memerlukan rumah gearbox terpisah, sehingga mekanisme kecil tetap pendek dan mudah dirakit.
  • Disesuaikan dengan gambar AndaModul, jumlah gigi, diameter lubang, dimensi hub dan bos, rasio dan tingkat polimer semuanya dapat diproduksi sesuai kebutuhan. Jika bagian standar dalam tabel cocok, kami akan mengatakannya dan menghemat biaya perkakas.
  • Harga dan kontrol langsung dari pabrikPencetakan, inspeksi, dan pengepakan dilakukan sendiri, sehingga tidak ada margin perantara dan kualitas diperiksa oleh tim yang sama yang membuat komponen tersebut.

Aplikasi

Kombinasi bobot yang ringan, pengoperasian yang tenang, dan ketahanan terhadap korosi membuat roda gigi bevel plastik cocok untuk penggerak sudut kanan kecil di beberapa rangkaian produk.

Perangkat rumah pintar

Mesin tirai pintar membuka dan menutup dengan tenang tanpa mengganggu ruangan, sementara robot penyedot debu menggunakan penggerak sudut kanan yang sama untuk naik dan berputar dengan konsumsi daya rendah dan masa pakai yang lama.

Peralatan kantor

Printer mengandalkan bentuk gigi yang konsisten untuk pengumpanan kertas yang lancar dan kebisingan pengoperasian yang rendah, dan mesin penghancur menggunakan ketahanan kimia dan ketahanan aus untuk mengatasi pemuatan kertas terus menerus tanpa kegagalan dini.

Mainan dan produk konsumen

Kendaraan kendali jarak jauh mendapat manfaat dari bobotnya yang rendah, sehingga meningkatkan masa pakai baterai, sementara polimernya tahan terhadap tetesan dan benturan. Nilai bahan yang sesuai tersedia untuk produk anak-anak.

Mesin kopi dan peralatan kecil

Penggerak sudut kanan pada peralatan tertutup bekerja tanpa kontaminasi lemak pada komponen di sekitarnya, dan jaring yang dibentuk menjaga kebisingan pengoperasian tetap rendah di lingkungan rumah tangga.

Instrumentasi dan aktuator kecil

Transfer 90 derajat yang ringkas dalam mekanisme pengukuran dan penentuan posisi, yang mengutamakan inersia rendah dan komponen non-magnetik serta tidak berkarat.

Mesin khusus

Penggerak sudut kanan kecil apa pun yang memerlukan sepasang bevel logam, wadah terpisah, dan titik pelumasan. Kirimkan gambar dan tugasnya dan kami akan memberi saran tentang bahan dan rasio.

Plastic bevel gears used in smart home, office equipment and toy applications
Roda gigi bevel plastik digunakan di rumah pintar, peralatan kantor, dan aplikasi produk konsumen.

FAQ Pembeli

  • Bisakah Anda membuat roda gigi bevel plastik sesuai gambar saya atau dari sampel?Ya. Kirimkan gambar dimensi atau perlengkapan sampel dengan modul, jumlah gigi, rasio, lubang, dan preferensi material. Kami mengonfirmasi apakah suku cadang standar yang ada pada tabel di atas cocok, atau mengutip cetakan baru, dan dapat menyediakan prototipe mesin terlebih dahulu jika Anda ingin memvalidasi geometri sebelum perkakas.
  • Bahan mana yang harus saya pilih, POM atau nilon?POM adalah pilihan umum untuk pasangan bevel presisi karena kaku, gesekan rendah, dan stabil secara dimensi di bawah kelembapan, yang menjaga jarak pusat dan serangan balik dapat diprediksi. Nilon lebih keras dan lebih baik dalam menyerap benturan, tetapi menyerap kelembapan dan sedikit bergerak dalam dimensinya. Beri tahu kami beban, kecepatan, dan lingkungannya dan kami akan merekomendasikannya.
  • Apakah roda gigi disediakan sebagai pasangan yang cocok?Sepasang bevel hanya berfungsi dengan benar dengan perlengkapan kawin yang dirancang untuknya. Suku cadang yang ditandai dengan tanda bintang (GB1M512* dan GB1M512BS*) hanya cocok dengan roda gigi 60 gigi dan tidak kompatibel dengan roda gigi lainnya. Untuk setiap nomor bagian lainnya, konfirmasikan bagian kawinnya kepada kami sebelum memesan dan kami akan memeriksa pasangannya.
  • Apa arti akhiran BS pada nomor bagian?BS menunjukkan sisipan kuningan dan sekrup penyetel, yang memberikan pengikatan mekanis positif pada poros alih-alih mengandalkan lubang cetakan biasa. Ini adalah pilihan yang biasa dilakukan ketika roda gigi menerima beban balik atau ketika poros tidak boleh selip.
  • Berapa suhu kerja dan dapatkah Anda menyediakan material bersuhu lebih tinggi?Kisaran standarnya adalah −40 °C hingga +80 °C. Untuk peralatan yang bekerja lebih panas, material seperti PEEK atau PPS dapat digunakan; beri tahu kami suhu pengoperasian berkelanjutan dan kami akan mengonfirmasi apa yang dibutuhkan aplikasi.
  • Apa waktu tunggu dan ketentuan pemesanan Anda?Kirim nomor bagian atau gambar dengan jumlah yang dibutuhkan. Kami membalas dengan harga, persyaratan perkakas jika ada, dan waktu tunggu — biasanya dalam waktu 24 jam. Suku cadang standar dikirim dari stok produksi; perkakas baru mengikuti gambar yang dikonfirmasi.

Produk Terkait dan Bacaan Lebih Lanjut

Minta Penawaran Plastik Bevel Gear

Kirimkan nomor bagian dari tabel di atas atau gambar Anda sendiri — modul, rasio, jumlah gigi, lubang dan kuantitas. Kami mengkonfirmasi kecocokan terhadap perlengkapan kawin, memberikan saran mengenai material, dan membalas dengan harga dan waktu tunggu dalam waktu 24 jam.

Kirim Pertanyaan Sekarang

* Rasio harus diurutkan sebagai pasangan yang cocok. Dimensi mengikuti gambar acuan pada bagian spesifikasi; harap konfirmasi gambar akhir terhadap perakitan Anda sebelum memesan. Versi sisipan kuningan dan sekrup set diidentifikasi dengan akhiran BS.
