Roda Gigi Bevel Spiral

Raydafon memproduksi roda gigi spiral bevel untuk penggerak sudut kanan di pabriknya sendiri di Ningbo, Cina. Garis gigi yang melengkung menjaga dua atau lebih gigi tetap bersentuhan setiap saat, sehingga penggerak berjalan lebih mulus dan senyap dibandingkan sepasang gigi bevel lurus dengan ukuran yang sama dan menghasilkan torsi lebih besar untuk dimensinya. Modul standar dijalankan dari M3 hingga M12 dengan tingkat presisi DIN6 hingga DIN9, diproduksi sesuai ISO, DIN, ANSI, JIS, atau BS. Bahannya meliputi baja paduan, C45, baja tahan karat, kuningan, tembaga, aluminium dan POM, dengan perawatan permukaan mulai dari pelapisan seng dan nikel hingga oksida hitam, Geomet dan Dacromet. Pinion dapat dipotong dengan sedikitnya lima gigi, memungkinkan rasio reduksi yang besar dalam satu tahap sudut kanan, dan sisi gigi dapat digiling setelah perlakuan panas untuk mendapatkan tingkat presisi yang lebih tinggi. Roda gigi dipasok sebagai pasangan yang cocok dengan pola kontak yang diperiksa sebelum pengiriman. Kirim gambar atau sampel Anda untuk mendapatkan penawaran dalam waktu 24 jam.

Spiral Bevel Gear — Penggerak Sudut Kanan Gigi Melengkung, M3 hingga M12

Roda gigi spiral bevel adalah pilihan transmisi sudut kanan ketika kelancaran dan kapasitas beban lebih penting daripada hal lainnya. Garis gigi yang melengkung menjaga dua atau lebih gigi tetap bersentuhan setiap saat, sehingga penggerak berjalan dengan tenang, aus secara merata, dan membawa beban jauh lebih banyak dibandingkan sepasang gigi bevel lurus dengan ukuran yang sama. Raydafon memotong, memanaskan, dan menggiling roda gigi ini di pabriknya sendiri di Ningbo, Tiongkok.

Minimal 5 gigiDi pinion, memungkinkan rasio satu tahap yang besar
DIN6 – DIN9Nilai presisi, berdasarkan permintaan
M3 – M12Modul standar, yang lain sesuai gambar

Alasan Desain

Mengapa Memilih Roda Gigi Bevel Spiral Daripada Roda Gigi Bevel Lurus

Perbedaan keduanya sepenuhnya terletak pada garis giginya. Gigi roda gigi bevel lurus berjalan secara radial, sehingga setiap gigi menyatu dengan gigi kawin di seluruh lebarnya pada saat yang sama - benturan tiba-tiba yang berulang pada setiap gigi. Gigi roda gigi bevel spiral dipotong membentuk kurva, sehingga kontak dimulai pada salah satu ujung gigi dan menyebar ke ujung lainnya, persis seperti cara penutupan ritsleting. Perubahan geometris tunggal tersebut bertanggung jawab atas setiap keuntungan di bawah ini.

Roda gigi miring spiral

  • Dua atau lebih gigi berbagi beban sepanjang waktu, karena koefisien tumpang tindihnya lebih tinggi
  • Keterlibatan bertahap, bukan dampak, sehingga kebisingan saat berjalan jauh lebih rendah
  • Tekanan kontak menyebar ke seluruh garis kontak yang lebih panjang, sehingga keausan lebih seragam
  • Pinion dapat berjalan dengan sedikitnya 5 gigi, memungkinkan rasio yang besar dalam satu tahap
  • Pola kontak dapat disesuaikan melalui radius kepala pemotong, dan dapat ditingkatkan lebih lanjut dengan menggiling
  • Menghasilkan gaya aksial yang harus ditanggung oleh bantalan poros

Gigi bevel lurus

  • Satu gigi memikul beban penuh pada saat pengikatan
  • Benturan pada setiap masuknya gigi menghasilkan lebih banyak kebisingan dan getaran
  • Tekanan kontak lokal lebih tinggi, sehingga keausan cenderung terkonsentrasi
  • Jumlah gigi minimum praktis pada pinion lebih tinggi, sehingga membatasi rasio satu tahap
  • Lebih sederhana dan lebih murah untuk dipotong, sehingga cocok untuk penggerak berkecepatan rendah dan kritis kebisingan rendah
  • Tidak ada gaya aksial yang dihasilkan, sehingga pemilihan bantalan lebih sederhana

Satu titik desain yang layak direncanakan:karena garis giginya berbentuk heliks, roda gigi spiral bevel menghasilkan gaya dorong aksial di sepanjang poros. Itu bukanlah suatu cacat — ini adalah harga dari keterlibatan yang mulus. Bantalan harus dipilih sesuai dengan itu, itulah sebabnya pasangan bevel spiral biasanya ditentukan bersama dengan poros dan susunan bantalan, bukan sebagai pengganti pasangan bevel lurus.

Spesifikasi

Spesifikasi Spiral Bevel Gear dan Opsi yang Tersedia

  • Nomor model (modul)M3, M4, M5, M8, M12 dan lain-lain
  • Bentuk gigiSpiral (garis gigi melengkung), penggerak sudut kanan
  • Jumlah gigi pinion minimum5 gigi
  • Nilai presisiDIN6, DIN7, DIN8, DIN9
  • StandarISO, DIN, ANSI, JIS, BS dan non standar/sesuai gambar
  • BahanBaja paduan, baja C45, baja tahan karat, kuningan, tembaga, aluminium, POM
  • Pemrosesan gigiDigiling, dikeraskan, atau digiling (penggilingan digunakan untuk tingkat presisi yang lebih tinggi)
  • Toleransi0,001 mm – 0,1 mm tergantung pada fitur dan tingkat presisi
  • Perawatan permukaanBerlapis seng, berlapis nikel, pasivasi, oksidasi, anodisasi, Geomet, Dacromet, oksida hitam, fosfatisasi, pelapisan bubuk, elektroforesis
  • Operasi tambahanPeledakan tembakan, peledakan pasir, perlakuan panas, anil, tempering, pemolesan
  • Sedang mengemasKantong plastik dan karton, atau kotak kayu
  • Ketentuan pembayaranT/T, L/C
  • Waktu tunggu produksi20 hari kerja untuk sampel, 25 hari untuk massal
  • SampelHarga sampel USD 2–100; sampel pengiriman ekspres yang dibayar oleh pelanggan

Lembar spesifikasi lengkap. Gulir tabel ke samping pada perangkat seluler untuk membaca setiap baris.

Barang Spesifikasi
Nomor model M3, M4, M5, M8, M12, dll.
Bahan Kuningan, baja C45, baja tahan karat, tembaga, POM, aluminium, paduan, dan lain-lain
Standar ISO, DIN, ANSI, JIS, BS dan non-standar
Presisi DIN6, DIN7, DIN8, DIN9
Perawatan gigi Dikeraskan, digiling atau digiling
Toleransi 0,001 mm – 0,01 mm – 0,1 mm, tergantung pada fitur dan tingkat presisi yang ditentukan
Perawatan permukaan Berlapis seng, berlapis nikel, pasivasi, oksidasi, anodisasi, Geomet, Dacromet, oksida hitam, fosfatisasi, pelapisan bubuk, elektroforesis
Menyelesaikan Peledakan tembakan, peledakan pasir, perlakuan panas, anil, tempering, pemolesan
Pengepakan barang Kantong plastik dan karton, atau kemasan kayu
Ketentuan pembayaran T/T, L/C
Waktu tunggu produksi 20 hari kerja untuk sampel, 25 hari untuk massal
Sampel Kisaran harga sampel USD 2–100. Contoh pengiriman ekspres yang dibayar oleh pelanggan.
Aplikasi Mesin pengontrol otomatis, industri semikonduktor, mesin industri umum, peralatan medis, peralatan energi surya, peralatan mesin, sistem parkir, kereta api kecepatan tinggi dan peralatan transportasi penerbangan, dan sejenisnya

Tentang toleransi dan presisi:angka-angka dalam tabel ini adalah kisaran seluruh rangkaian produk, bukan nilai jaminan tunggal. Toleransi bergantung pada fitur yang diukur, modul, dan tingkat presisi yang Anda tentukan — ground gear DIN6 memiliki batasan yang jauh lebih ketat dibandingkan ground gear DIN9. Beri tahu kami reaksi balik dan persyaratan pola kontak perakitan Anda dan kami akan mengonfirmasi tingkatan dan proses yang dibutuhkan perlengkapan Anda.

Manufaktur

Bagaimana Kami Memproduksi dan Mengontrol Kualitas Spiral Bevel Gear

Roda gigi spiral bevel termasuk jenis roda gigi yang paling sulit untuk diproduksi dengan baik, karena sisi gigi merupakan permukaan melengkung yang harus dibuat, bukan dipotong begitu saja. Proses yang kami jalankan pada setiap pesanan sengaja dilakukan secara berurutan: setiap langkah diselesaikan dan diperiksa sebelum langkah berikutnya dimulai, sehingga masalah ditangkap pada tahap yang menciptakannya, bukan pada perakitan akhir.

Persiapan kosong

Bahan dipilih sesuai gambar dan bagian kosong diputar dan dihadapkan untuk membentuk permukaan pemasangan dan lubang yang menjadi referensi setiap operasi selanjutnya.

Pemotongan gigi

Sisi gigi dihasilkan pada mesin pemotong roda gigi bevel spiral menggunakan radius kepala pemotong yang menghasilkan sudut spiral dan pola kontak yang diperlukan.

Perawatan panas

Pengerasan casing meningkatkan kekerasan permukaan gigi untuk ketahanan aus sementara inti tetap cukup kuat untuk menyerap beban benturan yang akan ditimbulkan oleh drive.

Menggiling gigi

Jika ditentukan tingkat presisi yang lebih tinggi, sayap digerinda setelah perlakuan panas untuk memperbaiki distorsi dan meningkatkan area kontak dan penyelesaian permukaan.

Pemeriksaan pola kontak

Pasangan ini dijalankan dalam rig pengujian dengan senyawa penandaan sehingga posisi pola kontak, bentuk dan ukuran dapat diperiksa terhadap gambar sebelum pasangan dilepaskan.

Inspeksi dan pengepakan

Pemeriksaan dimensi akhir pada fitur-fitur yang penting bagi perakitan, kemudian kemasan pelindung untuk ekspor — kantong plastik dan karton, atau kotak kayu untuk set yang lebih besar.

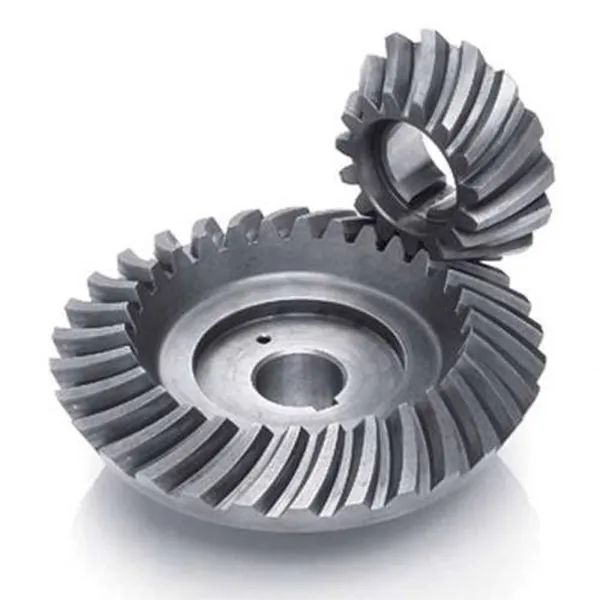

Spiral bevel gear with curved tooth flanks produced by Raydafon
Roda gigi bevel spiral dengan sisi gigi melengkung yang dihasilkan.

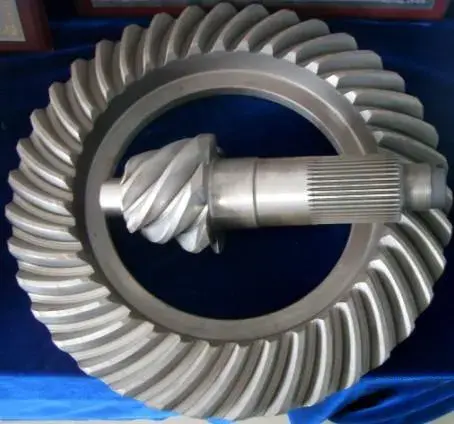

Spiral bevel gear pair showing matched contact pattern and mounting faces
Pasangan roda gigi yang cocok — pola kontak dan permukaan pemasangan.

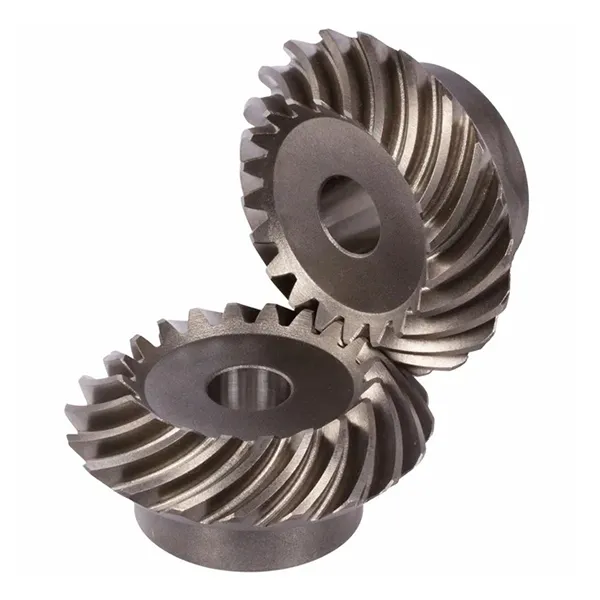

Spiral bevel gear tooth flank detail after grinding
Detail sisi gigi setelah digiling.

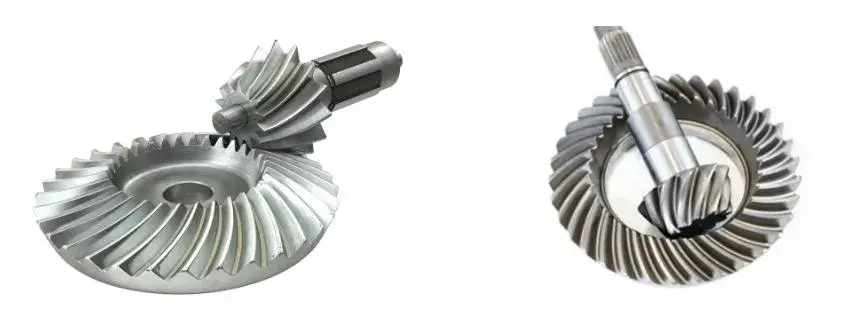

Spiral bevel gear inspection and measurement before packing
Inspeksi dimensi akhir sebelum pengepakan.

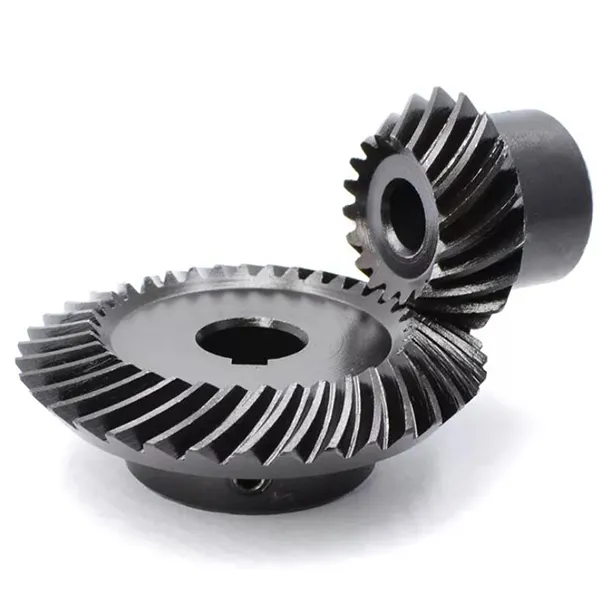

Spiral bevel gear set prepared for export packing
Set perlengkapan disiapkan untuk pengepakan ekspor.

Keuntungan Utama

Fitur Produk

Berjalan lancar dan kebisingan rendah

Karena garis gigi melengkung, setidaknya ada dua gigi yang saling bertautan pada saat tertentu dan beban berpindah dari satu gigi ke gigi berikutnya saat kontak menyapu sayap. Tidak ada momen benturan dengan lebar penuh seperti yang terjadi pada roda gigi bevel lurus, sehingga getaran dan kebisingan berkurang secara signifikan — itulah yang membuat gigi ini menjadi pilihan standar dalam hal pengendalian kebisingan, mulai dari spindel peralatan mesin hingga gandar kendaraan penumpang.

Kapasitas beban tinggi dan keausan merata

Sudut heliks meningkatkan koefisien tumpang tindih, yang berarti lebih banyak gigi yang berbagi beban dan tekanan kontak pada setiap sisi menjadi lebih rendah. Tekanan yang lebih rendah dikombinasikan dengan penyebaran garis kontak yang lebih panjang menyebabkan keausan lebih merata di seluruh permukaan gigi daripada memusatkannya di dekat garis pitch. Hasil praktisnya adalah roda gigi yang menghasilkan torsi lebih besar dibandingkan ukurannya dan mempertahankan akurasinya lebih lama dalam tugas berkelanjutan.

Rentang rasio yang luas dalam satu tahap

Pinion dari pasangan bevel spiral dapat dipotong dengan sedikitnya lima gigi, yang memungkinkan rasio reduksi yang besar dicapai dalam satu tahap sudut kanan, bukan dua. Bagi seorang perancang mesin, hal ini berarti komponen yang lebih sedikit, housing yang lebih pendek, dan akumulasi backlash yang lebih sedikit, itulah sebabnya bentuk gigi ini begitu sering muncul pada unit roda gigi sudut kanan yang ringkas.

Pola kontak dapat diperbaiki

Karena kelengkungan sayap diatur oleh jari-jari kepala pemotong, pola kontak dapat digeser dan diperbaiki pada tahap pemotongan, dan diperbaiki lebih lanjut dengan penggerindaan setelah perlakuan panas. Kendali atas titik kontak gigi inilah yang membedakan satu set roda gigi yang bekerja dengan tenang selama bertahun-tahun dengan roda gigi yang merengek dan berlubang dalam beberapa bulan — dan kemampuan ini bergantung pada alat berat dan operator, bukan pada gambarnya saja.

Bahan dan perawatan permukaan sesuai dengan tugas

Geometri gigi yang sama dapat diproduksi dalam baja paduan untuk penggerak torsi tinggi, baja C45 atau baja tahan karat yang mengutamakan ketahanan terhadap korosi, dan kuningan, tembaga, aluminium, atau POM untuk aplikasi yang lebih ringan atau non-magnetik. Perlakuan permukaan kemudian dipilih agar sesuai dengan lingkungan — pelapisan seng atau nikel, oksida hitam, Geomet atau Dacromet untuk perlindungan korosi, anodisasi untuk aluminium, dan pelapisan bubuk atau elektroforesis untuk penampilan dan menambah daya tahan.

Aplikasi

Dimana Roda Gigi Spiral Bevel Digunakan

Di mana pun penggerak harus berputar 90 derajat sambil membawa torsi nyata dan tetap senyap:

  • Peralatan mesin— penggerak spindel, kepala pengindeksan, dan mekanisme pengumpanan di mana akurasi transmisi menentukan kualitas komponen akhir
  • Otomotif dan transportasi— persneling diferensial dan penggerak akhir, yang memerlukan pasangan sudut kanan dengan kebisingan rendah dan beban tinggi
  • Mesin pengontrol otomatis— pengindeks cam, meja putar, dan mekanisme pick-and-place
  • Semikonduktor dan peralatan medis— penggerak yang harus mulus, senyap, dan dapat diulang, bukan sekadar kuat
  • Peralatan energi surya— penggerak slewing pelacak, di mana rangkaian roda gigi beroperasi dalam kondisi luar ruangan sepanjang tahun
  • Sistem parkir dan peralatan logistik— mekanisme pengangkatan dan pemindahan yang memerlukan reduksi sudut kanan yang ringkas
  • Peralatan darat kereta api dan penerbangan berkecepatan tinggi— penggerak bantu yang mengutamakan keandalan dan getaran rendah
  • Mesin industri umum— pompa, mixer, konveyor, dan unit roda gigi sudut kanan kompak lainnya

Jika aplikasi Anda tidak terdaftar, jelaskan tugasnya — kecepatan input, torsi, rasio, dan pengaturan pemasangan. Sepasang spiral bevel biasanya dirancang bersama dengan poros dan tata letak bantalannya karena gaya dorong aksial yang dihasilkannya, jadi semakin awal kita melihat susunannya, semakin baik hasilnya.

Kustomisasi

Roda Gigi Spiral Bevel Khusus Dibuat Sesuai Gambar

Di luar rentang modul standar, parameter yang menentukan apakah suatu roda gigi sesuai dengan housing Anda, semuanya dapat diproduksi sesuai kebutuhan. Kustomisasi yang umum meliputi:

  • Modul dan jumlah gigi
  • Sudut spiral dan tangan spiral
  • Rasio dan pasangan yang cocok
  • Lubang, alur pasak dan spline
  • Hub dan geometri muka pemasangan
  • Pemilihan bahan
  • Kelas presisi DIN6–DIN9
  • Perawatan permukaan
  • Sisi gigi yang digiling atau digiling
  • Menandai dan identifikasi set berpasangan

Kirimkan gambar dimensi, contoh roda gigi, atau rasio, torsi, dan selubung yang diperlukan dan kami akan mengonfirmasi geometri standar terdekat atau mengutip yang baru. Pasangan spiral bevel disediakan sebagai set yang serasi, jadi jika Anda mengganti salah satu roda gigi dari suatu pasangan, beri tahu kami — mengganti hanya setengah dari pasangan yang cocok biasanya menghasilkan kebisingan dan keausan yang cepat, meskipun kedua bagian memiliki dimensi yang benar.

FAQ Pembeli

FAQ Pembeli

  • Apa perbedaan antara roda gigi bevel spiral dan roda gigi bevel lurus?Garis gigi: gigi bevel lurus berjalan secara radial dan menyatu di seluruh lebarnya sekaligus, sedangkan gigi spiral bevel melengkung sehingga kontak menyapu secara bertahap dari satu ujung gigi ke ujung lainnya. Bentuk melengkung memberikan tumpang tindih yang lebih tinggi, sehingga beban dibagi oleh lebih banyak gigi, pengoperasian lebih halus dan senyap, keausan lebih merata, dan pinion dapat dipotong hanya dengan 5 gigi.
  • Bisakah Anda membuat roda gigi spiral sesuai gambar saya atau dari sampel?Ya. Kirimkan gambar dimensi atau perlengkapan sampel dengan modul, jumlah gigi, sudut spiral, rasio, lubang, dan material. Kami mengonfirmasi apakah geometrinya cocok dengan perkakas yang ada atau memerlukan pengaturan pemotong baru, memberikan penawaran yang sesuai, dan dapat menyediakan sampel dalam waktu sekitar 20 hari kerja.
  • Bahan dan perawatan permukaan apa yang tersedia?Baja paduan dan C45 untuk penggerak torsi tinggi, baja tahan karat yang memerlukan ketahanan terhadap korosi, dan kuningan, tembaga, aluminium, atau POM untuk aplikasi yang lebih ringan atau non-magnetik. Perawatan permukaan meliputi pelapisan seng dan nikel, pasivasi, oksidasi, anodisasi, Geomet, Dacromet, oksida hitam, fosfatisasi, pelapisan bubuk dan elektroforesis. Beri tahu kami lingkungannya dan kami akan merekomendasikannya.
  • Haruskah saya memesan sepasang atau satu perlengkapan?Pesan pasangan yang cocok. Roda gigi spiral bevel tersusun dan pola kontaknya diperiksa sebagai satu set, jadi mengganti hanya satu roda gigi dari pasangan yang sudah ada biasanya menghasilkan kebisingan dan mempercepat keausan meskipun kedua bagian diukur dengan benar. Apabila hanya satu gear yang rusak, kirimkan keduanya kepada kami agar penggantiannya dapat disesuaikan dengan part yang masih hidup.
  • Mengapa roda gigi spiral bevel memerlukan bantalan khusus?Karena sudut heliks pada garis gigi, roda gigi menghasilkan gaya dorong aksial sepanjang poros selain beban tangensial dan radial. Bantalan harus dipilih untuk menahan gaya dorong tersebut — biasanya berupa roller tirus atau susunan kontak sudut — itulah sebabnya pasangan bevel spiral paling baik ditentukan bersama dengan poros dan tata letak bantalan.
  • Apa toleransi Anda, waktu tunggu dan ketentuan pembayaran?Toleransi bergantung pada fitur dan tingkat presisi, berkisar antara 0,001 mm hingga 0,1 mm di seluruh kelompok; beri tahu kami reaksi Anda dan persyaratan pola kontak dan kami akan mengonfirmasi nilai apa yang mencapainya. Sampel memakan waktu sekitar 20 hari kerja dan produksi massal 25 hari, harga sampel adalah USD 2–100 dengan pengiriman ekspres dibayar oleh pelanggan, dan syarat pembayaran adalah T/T atau L/C.

Terkait

Produk Terkait dan Bacaan Lebih Lanjut

Minta Penawaran Spiral Bevel Gear

Kirimkan gambar, sampel, atau modul, rasio, torsi, dan amplop yang diperlukan. Kami mengkonfirmasi geometri, tingkat presisi dan material, dan membalas dengan harga dan waktu tunggu dalam waktu 24 jam.

Kirim Pertanyaan Sekarang

* Toleransi, waktu tunggu, dan angka harga diberikan sebagai kisaran di seluruh rangkaian produk dan dikonfirmasi per pesanan berdasarkan gambar. Roda gigi spiral bevel disediakan sebagai pasangan yang cocok; Harap konfirmasi nomor bagian kawin sebelum memesan.
