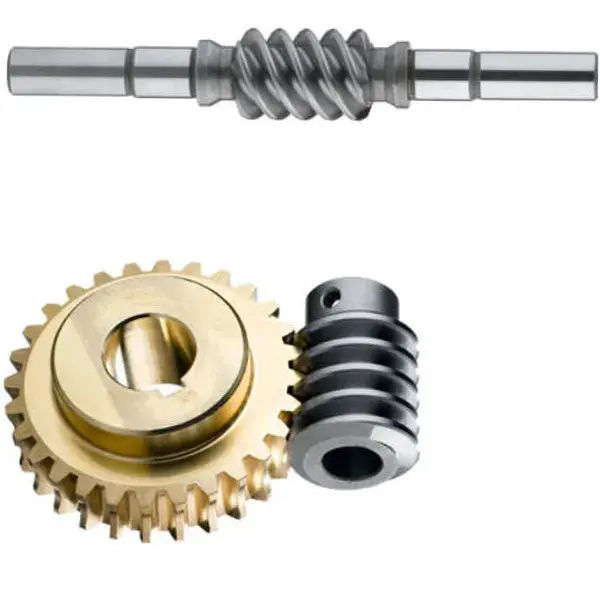

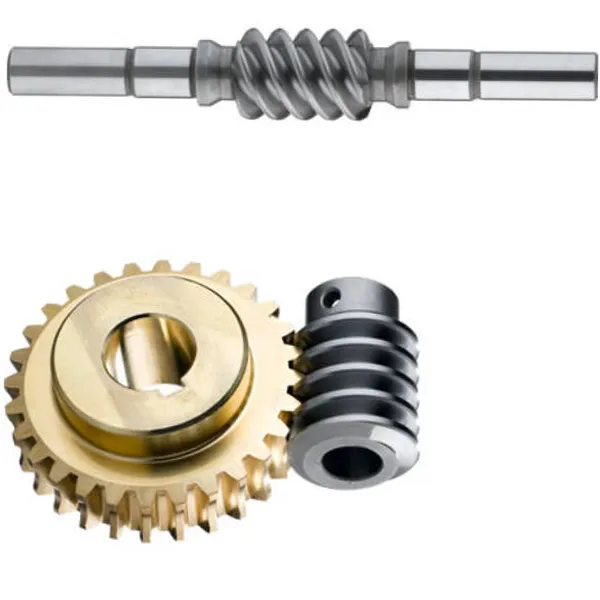

Perlengkapan Cacing Dupleks

Spesifikasi Produk

Roda gigi cacing timbal dupleks atau ganda dilengkapi cacing dengan sayap yang dirancang dengan modul dan hasil bagi diameter yang sedikit berbeda, menciptakan sudut timah yang berbeda pada setiap profil gigi. Hal ini menghasilkan peningkatan ketebalan gigi secara bertahap sepanjang cacing dan mempersempit celah benang, sehingga memungkinkan kontrol serangan balik yang tepat.

Pada roda cacing, modul yang berbeda menghasilkan koefisien modifikasi tambahan yang unik dan diameter lingkaran bergulir di setiap sisi, membentuk profil depan dan belakang yang berbeda. Namun ketebalan dan celah gigi tetap konsisten di sekeliling lingkar roda.

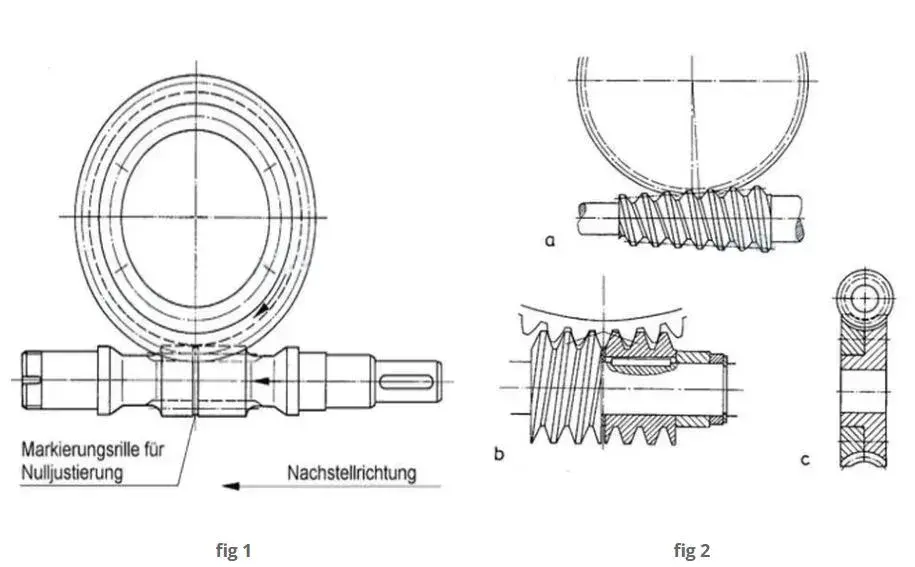

Serangan balik disesuaikan dengan menggeser cacing secara aksial untuk menyelaraskan ketebalan gigi yang sesuai dengan roda, sehingga mencapai tingkat serangan balik yang diinginkan (lihat gambar 1). Metode ini memungkinkan penyetelan backlash yang mudah dan presisi selama pemasangan dan penyetelan terus menerus untuk roda gigi yang aus tanpa mempengaruhi kontak atau penyatuan gigi.

Metode penyesuaian serangan balik alternatif meliputi: memodifikasi jarak tengah menggunakan hub eksentrik untuk poros dan roda cacing; menggerakkan cacing berbentuk kerucut secara aksial (Gbr. 2a); membelah cacing menjadi dua bagian yang dapat diputar atau digeser relatif satu sama lain (sistem Ott, gambar 2b); atau membagi roda menjadi dua cakram yang dapat disesuaikan (gbr. 2c).

Catatan Perhatian Perakitan

Raydafon Duplex Worms Gear kami memiliki modul gigi yang berbeda di sisi kiri dan kanan, sehingga worm gear harus disejajarkan dengan tepat saat pemasangan. Berikut adalah beberapa langkah penting yang perlu diingat:

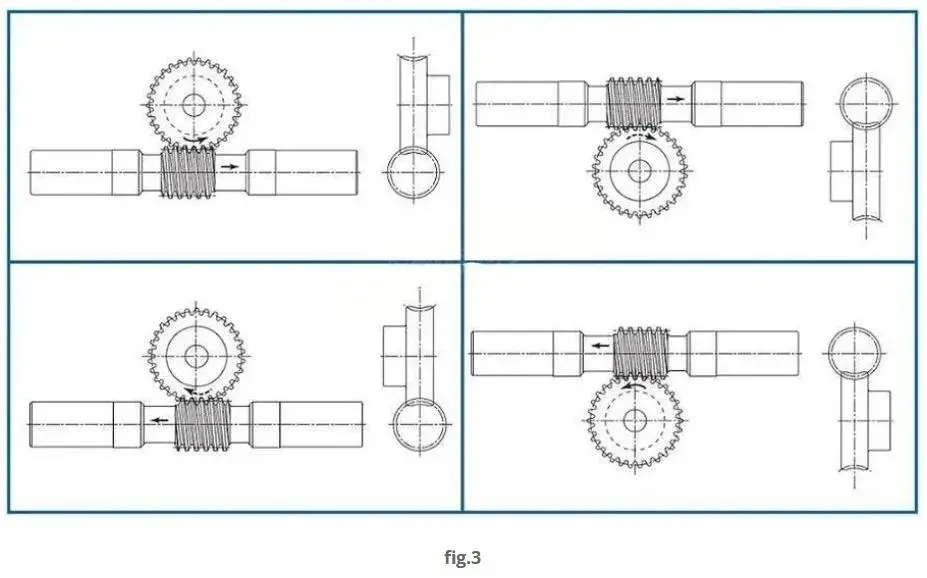

Sebelum pemasangan, periksa tanda arah perakitan. Setiap roda gigi cacing ganda dan roda gigi cacing mempunyai tanda panah di atasnya, yang merupakan pemasangan "kompas". Saat memasang, dari depan, Anda harus memastikan bahwa panah roda gigi cacing dan roda gigi cacing mengarah ke arah yang sama (lihat Gambar 3). Jika arah panah terbalik atau tidak sejajar, jarak tengah worm gear akan terlalu besar dan tidak pas. Sekalipun hampir tidak dipasang, penyambungan roda gigi akan bermasalah, dan tidak akan lama kemudian gigi akan terbentur atau macet, yang akan menunda banyak hal!

Memverifikasi Posisi Referensi

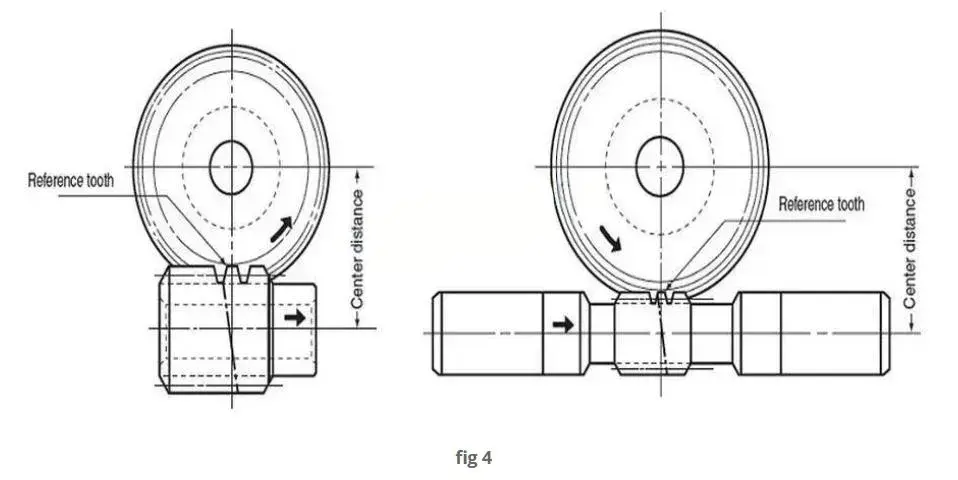

Alur V (kedalaman 60°, 0,3 mm) di pinggiran ujung gigi cacing dupleks menandai gigi referensi. Set roda gigi mencapai serangan balik mendekati nol (±0,045) ketika gigi referensi ini sejajar dengan pusat rotasi roda cacing pada jarak pusat “a” yang ditentukan (lihat Gambar 4).

Fitur Produk

Raydafon, produsen yang telah lama berdiri di bidang transmisi mekanis di Tiongkok, telah lama menjadi pemasok tepercaya bagi banyak produsen mesin dengan menyediakan roda gigi cacing dupleks berkualitas tinggi kepada pelanggan dengan harga terjangkau dengan keahlian luar biasa dari ahli pabriknya sendiri. Produk kami dirancang untuk kondisi kerja yang kompleks, dan tiga keunggulan inti membuat pengoperasian peralatan lebih bebas dari rasa khawatir.

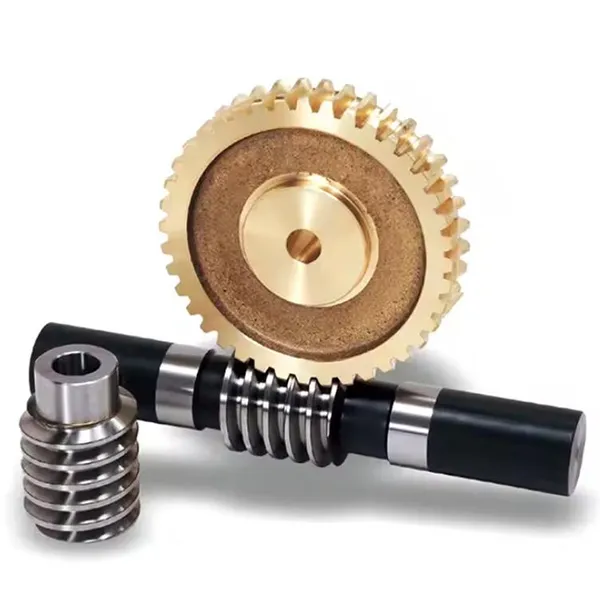

Desain modulus ganda, transmisi lebih efisien: Roda gigi cacing dupleks Raydafon menggunakan modulus berbeda pada permukaan gigi kiri dan kanan, seperti memasang "mesin ganda" pada peralatan. Roda gigi cacing paduan tembaga berkekuatan tinggi dipadukan dengan cacing baja paduan tempa yang presisi. Setelah delapan kali penggilingan manual, gigitannya kencang dan tidak tergelincir, dan efisiensi transmisi 20% lebih tinggi dibandingkan roda gigi cacing biasa. Sebuah pabrik mesin tekstil di Zhejiang melaporkan bahwa setelah mengganti roda gigi cacing dupleks kami, konsumsi energi peralatan tersebut berkurang banyak.

Transmisi dua tahap, torsi tinggi, dan kebisingan rendah: Struktur transmisi dua tahap yang unik menggandakan torsi roda gigi cacing dupleks, sekaligus menjaga kebisingan pengoperasian tetap rendah. Baik itu penyempurnaan peralatan mesin berat yang presisi atau pengoperasian peralatan pengangkut besar secara terus-menerus, hal ini dapat ditangani dengan mudah. Sebuah pabrik pengolahan makanan di Guangdong mengatakan bahwa peralatan tersebut biasanya mengeluarkan banyak suara saat dijalankan, namun setelah mengganti produk kami, bengkel menjadi jauh lebih senyap.
