Kopling Sambungan Universal Tipe Fleksibel Super Pendek SWP-G

Kopling Sambungan Universal Tipe Fleksibel Super Pendek SWP-G

Kopling Sambungan Universal Tipe Fleksibel Super Pendek SWP-G Raydafon persis seperti yang Anda cari. Ini dibuat khusus untuk pengaturan ringkas di mana setiap inci berarti, tanpa mengurangi daya yang Anda perlukan.


Kopling Torsi Tinggi untuk Ruang Sempit dan Alat Berat

Ketika peralatan konstruksi atau pemanen pertanian membutuhkan akopling sambungan universalcocok untuk ruang sempit namun tetap menghasilkan torsi besar, Raydafon SWP-G dibuat untuk pekerjaan itu. Desain super pendek, elemen fleksibel, dan torsi hingga 224 kN·m — tanpa kompromi pada performa.

225–350mm

Diameter girasi

224kN·m

Torsi maksimal

5°

Ketidaksejajaran sudut

ISO 9001

Standar kualitas

Kekuatan Kompak

Super Pendek, Dibuat untuk Rapat yang Ketat

Desain "super pendek" bukan sekadar label — desain ini dapat ditempatkan pada titik sempit yang tidak dapat dijangkau oleh kopling lain. Diameter girasi 225mm hingga 350mm cocok untuk alat berat berukuran sedang.

Sebagai kopling sambungan universal fleksibel pendek, ia menangani ketidaksejajaran sudut hingga 5 derajat sambil menghasilkan torsi hingga 224 kN·m. Elemen fleksibel bawaan menyerap guncangan dan getaran sehingga bagian lain tidak mengalami keausan.

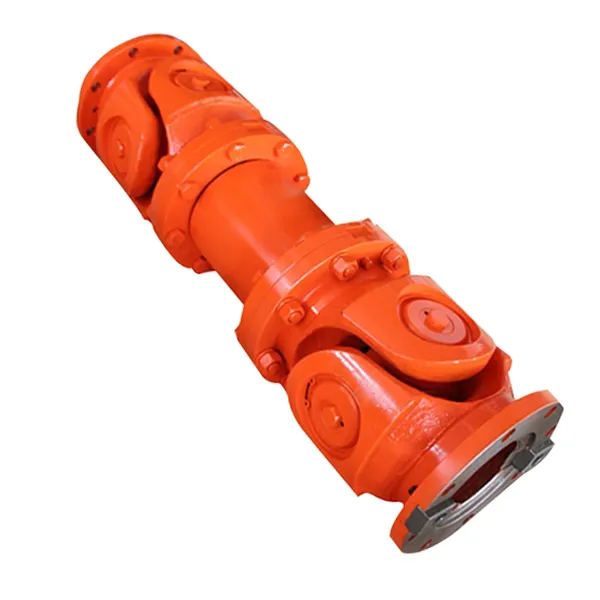

Raydafon SWP-G super short flex type universal joint coupling

Spesifikasi Produk

Lima model standar dari SWP225G hingga SWP350G. Torsi berkisar antara 56 kN·m hingga 224 kN·m. Ukuran khusus tersedia berdasarkan permintaan.

Model D (mm) Tn (kN·m) Tf (kN·m) β≤ L (mm) M (kg)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

Catatan: contoh penandaan — diameter girasi D=315mm, panjang pemasangan L=620mm, tipe G pendek tanpa tipe fleksibel: kopling SWP315GX620.

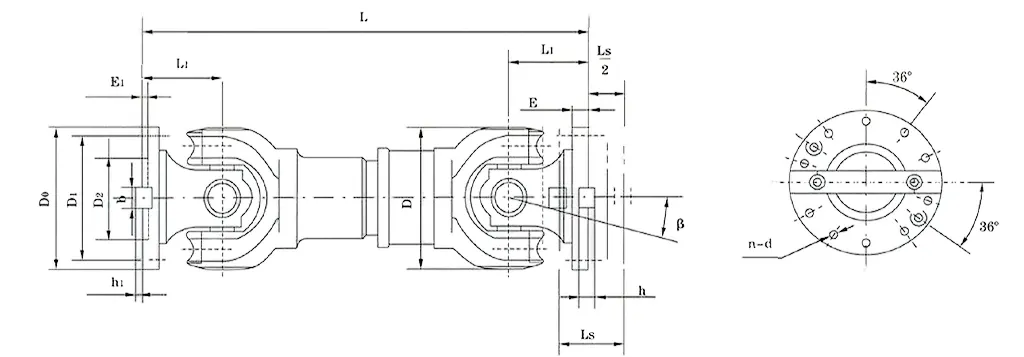

SWP-G coupling dimension drawing

Aplikasi Produk

Dibangun untuk tempat-tempat sempit di mana Anda memerlukan fleksibilitas dan kekuatan. Memindahkan torsi secara efisien di ruang tanpa ruang untuk bagian yang besar, bahkan ketika poros tidak sejajar sempurna.

Peralatan Konstruksi

Ekskavator dan pemuat memiliki ruang sempit di mana bagian-bagiannya saling bergesekan. SWP-G sangat cocok, menyerap getaran dan menangani gerakan konstan.

Mesin Pertanian

Traktor membajak sawah yang tidak rata dan pemanen di medan yang kasar. Menyesuaikan dengan ketidaksejajaran sudut akibat pekerjaan off-road, sehingga mengurangi keausan.

Pengaturan Kelautan

Kompartemen mesin yang sempit di kapal. Bangunan tahan korosi mampu menangani air asin dan beban dinamis dari gelombang dan tenaga penggerak.

Energi terbarukan

Turbin angin dan pelacak surya memerlukan kontrol yang tepat dalam ruang terbatas. Torsi tinggi dengan sedikit serangan balik dan perawatan rendah.

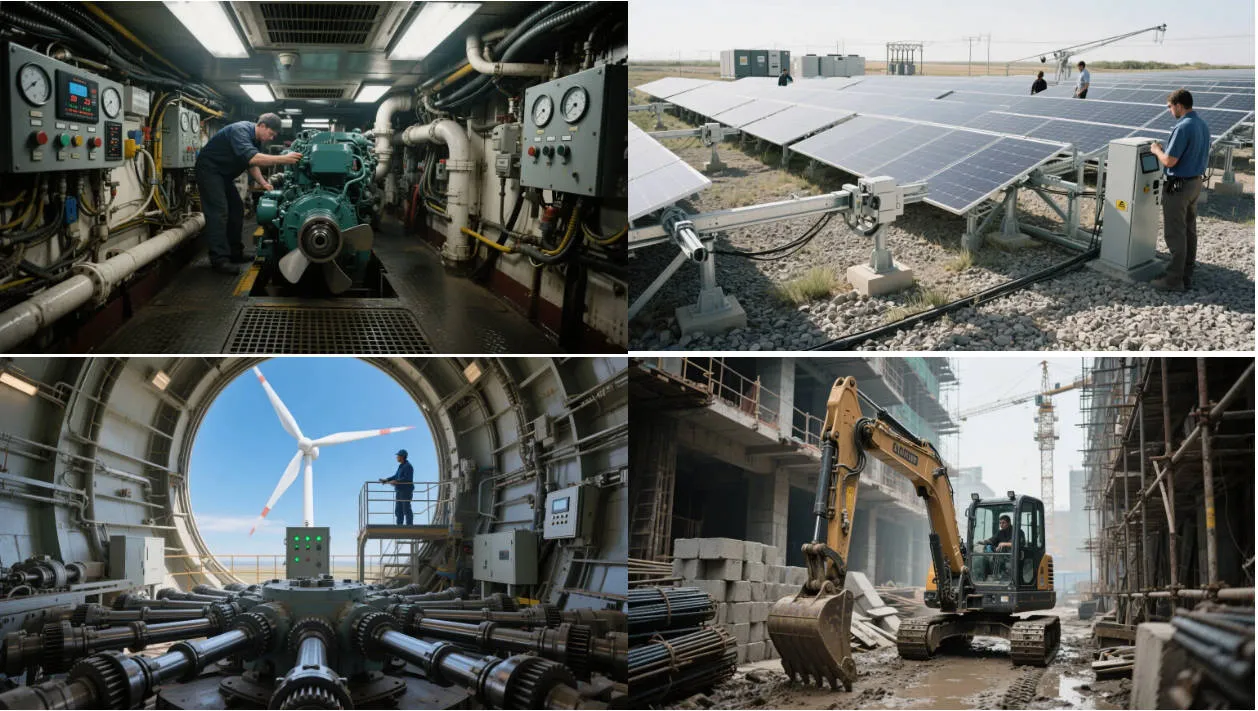

SWP-G coupling applications

Fitur Produk

Bentuknya yang ringkas, torsi tinggi, bahan tahan lama, dan ketahanan terhadap korosi — dirancang untuk tugas berkelanjutan di lingkungan yang menuntut.

Elemen Fleksibel Torsi Tinggi

Elemen fleksibel tingkat lanjut menangani ketidakselarasan sudut yang besar tanpa mengurangi kinerja. Ideal untuk lingkungan dinamis di mana poros bergeser.

Bahan Tahan Lama

Komponen baja dan perunggu berkekuatan tinggi tahan terhadap keausan dan kelelahan dalam pengoperasian tanpa henti. Meredam guncangan untuk menjaga transmisi daya tetap stabil.

Instalasi Cepat

Sambungan yang dibaut atau dikunci dapat dipasang dengan cepat dan mempersingkat waktu perawatan. Menangani gerakan aksial dengan baik — tidak tergelincir atau tidak pas saat komponen bergeser.

Ketahanan Korosi

Lapisan pelindung tahan terhadap air asin dan lingkungan yang keras. Berfungsi baik sebagai kopling sambungan universal kelautan untuk sistem propulsi.

SWP-G coupling features

Cara Kerjanya

Transmisi torsi fleksibel — jembatan antar poros yang dapat bergerak sedikit tanpa memutus sambungan.

Poros masukan berputar Poros masukan memutar dan menggerakkan elemen fleksibel.
Elemen fleksibel tertekuk Elemen elastomer menangani pergeseran sudut, aksial, dan radial tanpa membuang energi.
Transfer torsi ke poros keluaran Elemen fleksibel membawa torsi ke poros keluaran dengan melenturkan secukupnya — tidak ada sentakan, tidak ada penghentian mendadak.
Getaran diserap Di lingkungan laut atau medan yang berat, desain fleksibel menyerap getaran dan guncangan, sehingga memperpanjang masa pakai.

Ulasan Pelanggan

Masukan dari teknisi dan tim pemeliharaan yang menggunakan SWP-G dalam produksi.

⭐⭐⭐⭐⭐

"Ini tangguh, menangani tugas-tugas torsi tinggi tanpa mengeluarkan keringat. Setelah berbulan-bulan berjalan, kami hampir tidak melihat adanya keausan."

Li Jian — Insinyur Senior, Peralatan Industri Shanghai

⭐⭐⭐⭐⭐

“Kami mengganti kopling kami yang lama dan besar. Perpindahan daya lancar dan stabil, serta biaya pemeliharaan turun.”

Emily Walker - Direktur Teknis, Solusi Manufaktur New York

⭐⭐⭐⭐⭐

"Ukurannya yang kecil cocok dengan pengaturan kami yang ketat, dan desainnya yang fleksibel membuat pengoperasian tetap lancar. Lebih sedikit kerumitan dalam perawatan."

Andrea Rossi - Manajer Operasi, Teknik Milan

⭐⭐⭐⭐⭐

"Bahkan di bawah beban berat, kinerja tetap konsisten. Efisiensi lini produksi kami kini meningkat."

Jean-Claude Lefevre - Supervisor Pemeliharaan, Pekerjaan Mekanik Lyon

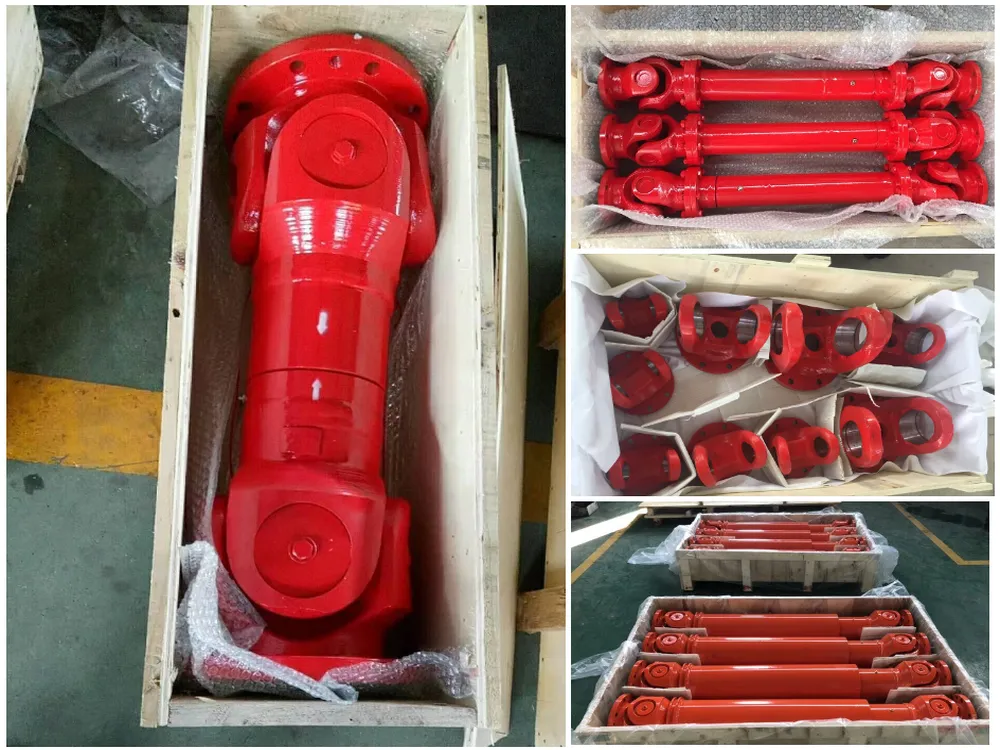

Raydafon universal joint coupling factory

Butuh Kopling SWP-G untuk Peralatan Anda?

Kirimkan kepada kami diameter girasi, kebutuhan torsi, panjang pemasangan, dan aplikasi Anda. Tim kami akan mengonfirmasi model yang tepat dan memberikan solusi yang disesuaikan.
