Mengapa Worm Gear Presisi Digunakan untuk Aplikasi Reduksi Tinggi?

Di dalam wadah kompak lengan robot industri, motor servo berputar dengan kecepatan 6.000 putaran per menit. Namun poros keluaran bergerak dengan lambat dan presisi, mengerahkan torsi ratusan Newton meter untuk menempatkan muatan yang berat. Komponen yang memungkinkan terjadinya transformasi dramatis ini adalah aPerlengkapan Presisi: roda gigi cacing. Masuklah ke dalam fasilitas manufaktur mana pun, dan Anda akan menemukan roda gigi cacing bekerja di konveyor, lift, peralatan mesin, dan peralatan pengemasan. Mereka adalah pahlawan tanpa tanda jasa dalam transmisi tenaga mekanis, yang mengubah input berkecepatan tinggi dan torsi rendah menjadi output berkecepatan rendah dan torsi tinggi dengan kesederhanaan yang tidak dapat ditandingi oleh jenis roda gigi lainnya. Namun mengapa worm gear menjadi pilihan default untuk aplikasi reduksi tinggi? Jawabannya terletak pada kombinasi unik geometri, ilmu material, dan fisika yang tidak dapat ditiru oleh sistem Precision Gear lainnya.

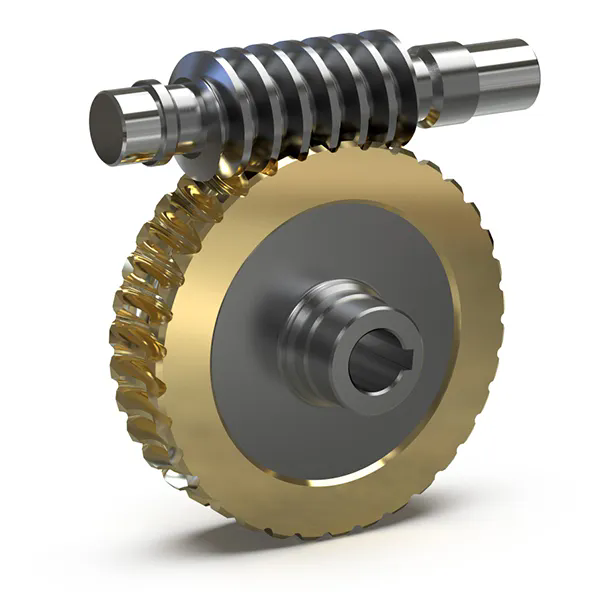

Sepasang roda gigi cacing terdiri dari cacing berulir (elemen penggerak) dan roda bergigi (elemen penggerak). Konfigurasi ini menawarkan solusi elegan untuk masalah teknik mendasar: bagaimana mencapai pengurangan kecepatan yang besar dalam satu tahap. Worm start tunggal dengan roda 60 gigi menghasilkan rasio reduksi 60:1 dalam paket yang ringkas. Untuk mencapai pengurangan yang sama dengan roda gigi pacu memerlukan pengaturan multi-tahap, sehingga meningkatkan kompleksitas, biaya, dan ruang. Selain kemampuan reduksi, roda gigi cacing menawarkan dua manfaat tambahan yang sangat penting dalam banyak aplikasi: roda gigi cacing memberikan pengoperasian yang mulus dan senyap, dan dapat dirancang untuk mengunci sendiri, mencegah gerakan mundur saat daya dihilangkan. Artikel ini mengeksplorasi dasar teknis dominasi worm gear dalam aplikasi reduksi tinggi, mulai dari prinsip geometri hingga pilihan material yang menentukan kinerjanya.

Daftar isi

• 1. Apa yang Membuat Geometri Worm Gear Ideal untuk Reduksi Tinggi?
• 2. Bagaimana Aksi Geser Worm Gear Mempengaruhi Efisiensi dan Keausan?
• 3. Mengapa Fitur Self-Locking Penting dalam Aplikasi Reduksi Tinggi?
• 4. Spesifikasi Teknis Apa yang Mendefinisikan Worm Gear Presisi Berkualitas Tinggi?
• 5. Kesimpulan
• 6. Pertanyaan yang Sering Diajukan (FAQ)

1. Apa yang Membuat Geometri Worm Gear Ideal untuk Reduksi Tinggi?

Untuk memahami mengapa worm gear unggul dalam aplikasi reduksi tinggi, pertama-tama kita harus memahami geometrinya. Bayangkan sebuah baut standar. Saat Anda memutarnya, ia bergerak secara linier sepanjang poros berulirnya. Sekarang bayangkan membungkus baut itu menjadi sebuah lingkaran, sehingga benang-benangnya menjadi heliks yang berkesinambungan. Itu adalah cacing. Roda yang menyatu dengannya adalah roda gigi dengan gigi yang dipotong khusus sesuai dengan profil ulir cacing. Saat cacing berputar, benangnya mengikat gigi roda, memaksa roda berputar. Ini adalah prinsip dasar pengoperasian worm gear.

Kunci reduksi yang tinggi terletak pada hubungan antara putaran cacing dengan putaran roda. Untuk worm yang bermula tunggal—worm dengan satu thread yang berkesinambungan—setiap putaran penuh worm akan memajukan tepat satu thread. Benang ini menekan salah satu gigi pada roda sehingga menyebabkan roda bergerak sebanyak satu gigi. Jika roda mempunyai 60 gigi, maka cacing harus berputar sebanyak 60 kali untuk menyelesaikan satu putaran penuh roda. Rasio reduksi hanyalah jumlah gigi pada roda. Ini adalah pengurangan 60:1 yang dicapai dalam satu pasangan gigi. Sebaliknya, mencapai pengurangan 60:1 dengan roda gigi pacu memerlukan setidaknya tiga tahap, masing-masing dengan poros, bantalan, dan rumah sendiri, sehingga secara signifikan meningkatkan kompleksitas dan biaya transmisi.

Geometri menjadi lebih kuat ketika mempertimbangkan worm multi-start. Cacing dua permulaan mempunyai dua ulir, memajukan dua gigi per putaran, menghasilkan rasio pengurangan gigi roda dibagi dua. Cacing bermula tiga membagi rasionya dengan tiga. Fleksibilitas ini memungkinkan desainer untuk menyeimbangkan rasio pengurangan terhadap efisiensi. Rasio reduksi yang lebih tinggi umumnya berarti efisiensi yang lebih rendah, karena diperlukan lebih banyak geseran. Worm multi-start menawarkan efisiensi lebih tinggi tetapi rasio reduksi lebih rendah. Hubungan geometris yang sederhana ini—rasio sama dengan jumlah gigi dibagi permulaan—adalah yang membuat roda gigi cacing menjadi solusi elegan untuk aplikasi reduksi tinggi. Dengan satu tahap, Anda dapat mencapai rasio dari 5:1 hingga lebih dari 100:1, rentang yang sulit ditandingi dengan jenis Precision Gear lainnya.

Di luar perhitungan rasio, geometri worm gear juga mempengaruhi daya dukung bebannya. Benang cacing berbentuk heliks kontinu, yang berarti banyak gigi saling bersentuhan pada waktu tertentu. Hal ini mendistribusikan beban ke area yang lebih luas, mengurangi tegangan kontak dan memungkinkan roda gigi menangani torsi yang lebih tinggi dibandingkan roda gigi pacu yang sebanding. Di pabrik kami, kami memproduksi roda gigi cacing dengan profil ulir arde yang presisi untuk memastikan kontak maksimum dan konsentrasi tegangan minimal. Keunggulan geometris inilah yang menyebabkan worm gear menjadi Precision Gear pilihan untuk aplikasi yang memerlukan torsi tinggi dalam bentuk yang ringkas.

2. Bagaimana Aksi Geser Worm Gear Mempengaruhi Efisiensi dan Keausan?

Tidak seperti roda gigi pacu atau heliks, di mana gigi saling menggelinding dengan sedikit geseran, kontak antara cacing dan rodanya sebagian besar bersifat geser. Bayangkan sepotong kapur diseret ke papan tulis. Benang cacing meluncur melintasi permukaan setiap gigi saat berputar, menciptakan gesekan yang menghasilkan panas dan menghabiskan energi. Tindakan geser ini adalah alasan utama mengapa roda gigi cacing kurang efisien dibandingkan jenis roda gigi lainnya. Tergantung pada rasio reduksi dan parameter desain, efisiensi dapat berkisar dari 50% (untuk desain dengan rasio tinggi dan mengunci sendiri) hingga lebih dari 90% (untuk desain multi-start dengan rasio rendah).

Ini bukanlah kesalahan desain; itu adalah konsekuensi fisik dari geometri. Benang cacing pada dasarnya adalah sekrup, dan gigi roda adalah "mur". Pada pasangan sekrup-mur mana pun, gerakan geser adalah gerakan mendasar. Keuntungannya adalah geseran ini memungkinkan pengikatan yang mulus dan terus menerus, sehingga menghilangkan benturan dan kebisingan yang dapat terjadi pada roda gigi kontak gelinding. Dalam aplikasi yang mengutamakan kebisingan dan getaran rendah, seperti pada peralatan manufaktur presisi atau perangkat medis, pengorbanan ini sepadan dengan hilangnya efisiensi.

Untuk mengatasi gesekan dan keausan akibat tergelincir, roda gigi cacing mengandalkan kombinasi bahan dan pelumasan yang dirancang dengan cermat. Cacing ini biasanya terbuat dari baja yang diperkeras, seperti 42CrMo4 atau 20MnCr5, yang memberikan permukaan yang keras dan tahan aus. Roda terbuat dari bahan yang lebih lembut, biasanya perunggu fosfor (CuSn12 atau sejenisnya). Perunggu bertindak sebagai bahan "pengorbanan", menyesuaikan diri dengan benang cacing dan mengurangi keausan pada komponen cacing yang lebih mahal. Perunggu juga memiliki sifat bantalan yang sangat baik, sehingga mengurangi koefisien gesekan. Perbedaan kekerasan—cacing biasanya 58-62 HRC, sedangkan roda perunggu 80-100 HB—merupakan pilihan desain yang disengaja. Perunggu yang lebih lembut lebih disukai, melindungi cacing dan memungkinkan masa pakai yang lama.

Pelumasan juga sama pentingnya. Roda gigi cacing memerlukan oli dengan viskositas tinggi dengan aditif tekanan ekstrem (EP) untuk mempertahankan lapisan pelumas yang cukup di bawah tekanan tinggi dan kecepatan geser. Tanpa pelumasan yang memadai, kontak geser akan dengan cepat menyebabkan keausan perekat, lecet, dan kegagalan dini. Pabrik kami merekomendasikan pelumas khusus untuk setiap produk Precision Gear kami, berdasarkan beban, kecepatan, dan kondisi pengoperasian. Kami juga merancang rumah roda gigi dengan kapasitas oli dan sirip pendingin yang memadai untuk menghilangkan panas yang dihasilkan oleh gesekan.

Tabel berikut merangkum material utama dan sifat pelumasan untuk Precision Worm Gear berkualitas tinggi.

Memahami aksi geser ini penting bagi siapa pun yang memilih Precision Gear untuk aplikasi reduksi tinggi. Perpaduan antara efisiensi dan kelancaran pengoperasian, dipadukan dengan pemilihan material dan pelumasan yang tepat, menjadikan desain roda gigi cacing sukses. Pabrik kami telah menyempurnakan trade-off ini selama puluhan tahun pengalaman, mengoptimalkan produk Precision Gear kami untuk memberikan kinerja yang andal dan tahan lama dalam aplikasi yang paling menuntut.

3. Mengapa Fitur Self-Locking Penting dalam Aplikasi Reduksi Tinggi?

Bayangkan sebuah lift barang membawa beban berat. Tiba-tiba listrik padam. Motor berhenti, dan beban mulai turun karena gravitasi, berakselerasi hingga kecepatan berbahaya. Pada gearbox biasa, hal ini akan terjadi. Dalam sistem roda gigi cacing yang dirancang dengan baik, hal ini tidak terjadi. Beban berhenti dan tetap tersuspensi, tertahan oleh gesekan antara cacing dan roda. Ini adalah fitur self-locking, sebuah properti unik pada worm gear yang sangat penting dalam banyak aplikasi reduksi tinggi.

Kondisi self-locking muncul dari geometri yang sama yang memberikan kapasitas reduksi yang tinggi pada worm gear. Cacing adalah sekrup, dan roda adalah mur. Saat Anda berhenti memutar sekrup, mur tidak akan menggerakkan sekrup ke belakang kecuali gesekannya teratasi. Pada roda gigi cacing, penguncian sendiri terjadi ketika sudut gesekan (ditentukan oleh koefisien gesekan dan sudut tekanan) melebihi sudut penggerak benang cacing. Bila kondisi ini terpenuhi maka beban pada roda tidak dapat mengatasi gesekan untuk memutar cacing. Sistem terkunci, menahan beban di tempatnya.

Fitur mengunci sendiri tidak otomatis. Hal ini tergantung pada rasio reduksi dan koefisien gesekan. Secara umum, worm single-start dengan rasio reduksi 30:1 atau lebih tinggi akan mengunci sendiri pada kondisi pengoperasian biasa. Gesekan yang lebih tinggi (akibat peningkatan beban atau pelumasan yang buruk) membuat penguncian otomatis menjadi lebih efektif. Sebaliknya, gesekan yang lebih rendah dapat mengurangi atau menghilangkan self-locking. Inilah sebabnya mengapa pemilihan pelumas sangat penting: pelumas yang terlalu efektif dalam mengurangi gesekan dapat secara tidak sengaja merusak kemampuan mengunci sendiri roda gigi.

Mengunci sendiri adalah fitur keselamatan penting di banyak aplikasi. Ini menghilangkan kebutuhan akan rem atau perangkat penahan lainnya, menyederhanakan desain dan mengurangi biaya. Hal ini juga meningkatkan keselamatan dengan mencegah gerakan yang tidak diinginkan selama pemadaman listrik. Misalnya, dalam sistem konveyor, penguncian otomatis mencegah sabuk mundur saat motor dimatikan. Pada peralatan mesin, alat ini menahan perkakas pada posisinya selama listrik padam. Fitur inilah yang menyebabkan roda gigi cacing banyak digunakan pada kerekan, lift, dan aplikasi apa pun yang memerlukan penahan beban.

Imbalannya adalah efisiensi. Roda gigi cacing yang dapat mengunci sendiri secara inheren kurang efisien dibandingkan dengan desain yang tidak dapat mengunci sendiri karena diperlukan gesekan untuk mencapai efek penguncian. Gesekan yang menahan beban juga merampas sistem tenaga selama pengoperasian normal. Dalam aplikasi yang tidak memerlukan penahan beban, worm multi-start dengan koefisien gesekan lebih rendah dapat digunakan untuk meningkatkan efisiensi.

Teknisi pabrik kami dapat menghitung kondisi penguncian otomatis untuk desain tertentu, dengan mempertimbangkan rasio reduksi, sudut tekanan, dan koefisien gesekan yang diharapkan. Analisis ini memastikan bahwa produk Precision Gear kami memenuhi persyaratan spesifik setiap aplikasi, menyeimbangkan kebutuhan akan penahan beban dengan kebutuhan akan efisiensi.

4. Spesifikasi Teknis Apa yang Mendefinisikan Worm Gear Presisi Berkualitas Tinggi?

Memilih Precision Gear untuk aplikasi reduksi tinggi memerlukan evaluasi spesifikasi teknis secara menyeluruh. Parameter ini menentukan kinerja, umur panjang, dan kesesuaian roda gigi untuk aplikasi tertentu. Tabel berikut memberikan ikhtisar spesifikasi utama untuk produk Precision Worm Gear kami. Setiap parameter dikontrol secara cermat selama proses produksi kami untuk memastikan kinerja yang konsisten dan andal.

Setiap spesifikasi dalam tabel ini menceritakan kisah tentang kinerja roda gigi. Jarak tengah menentukan ukuran roda gigi dan kapasitas torsi. Jarak pusat yang lebih besar memungkinkan roda gigi lebih besar, yang dapat menangani beban lebih tinggi. Rasio reduksi adalah parameter utama yang menentukan fungsi roda gigi. Modul dan profil gigi menentukan kekuatan dan kelancaran pengoperasian roda gigi. Tingkat presisi roda gigi, biasanya DIN 4 hingga 6 untuk roda gigi cacing berkualitas tinggi, secara langsung memengaruhi kebisingan, getaran, dan kelancaran transmisi. Produk Precision Gear pabrik kami diproduksi dengan DIN 5 atau lebih tinggi, memastikan kinerja luar biasa dalam aplikasi yang menuntut.

Pabrik kami menggunakan peralatan penggilingan dan pengukuran CNC canggih untuk mencapai dan memverifikasi spesifikasi ini. Mesin gerinda kami dapat menghasilkan profil gigi dengan akurasi tingkat mikron, memastikan pola penyatuan dan distribusi beban yang benar. Peralatan pengukuran kami, termasuk penguji roda gigi dan mesin pengukur koordinat, memverifikasi bahwa setiap roda gigi memenuhi toleransi yang ditentukan. Perhatian terhadap detail inilah yang membedakan Precision Gear berkualitas tinggi dari yang standar, dan itulah sebabnya produk kami dipercaya di industri yang mengutamakan keandalan dan presisi.

5. Kesimpulan

Precision Worm Gear adalah kelas master dalam bidang teknik. Geometrinya memberikan rasio reduksi kecepatan tinggi yang alami yang sulit dicapai dengan jenis roda gigi lainnya. Tindakan gesernya, sekaligus mengurangi efisiensi, memungkinkan pengoperasian yang mulus dan senyap serta memungkinkan kemampuan mengunci sendiri yang sangat penting untuk keselamatan dalam banyak aplikasi. Kombinasi cacing baja yang diperkeras dan roda perunggu, didukung oleh pelumasan yang tepat, menghasilkan sistem transmisi yang tahan lama dan memberikan layanan yang andal selama bertahun-tahun. Baik Anda merancang sistem konveyor, peralatan mesin, atau peralatan pertanian, worm gear menawarkan solusi yang sederhana, efektif, dan terbukti.

PadaRaydafon, pabrik kami telah memproduksi produk Precision Gear berkualitas tinggi selama lebih dari 20 tahun. Roda gigi cacing kami dirancang untuk memenuhi spesifikasi yang paling menuntut, dengan tingkat presisi hingga DIN 5. Kami menawarkan rangkaian ukuran dan rasio yang lengkap, didukung oleh dukungan teknis yang komprehensif dan kontrol kualitas yang ketat. Jika Anda mencari mitra terpercaya untuk kebutuhan Precision Gear Anda, kami mengundang Anda untuk menghubungi kami guna mendiskusikan aplikasi Anda. Hubungi Raydafon Technology Group Co., Limited hari iniuntuk mengetahui bagaimana solusi Precision Worm Gear kami dapat mendukung proyek Anda berikutnya.

6. Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Apa perbedaan antara worm single-start dan multi-start, dan bagaimana cara memilih di antara keduanya?

Jawaban: Cacing start tunggal mempunyai satu ulir kontinu, menghasilkan rasio reduksi tertinggi untuk jumlah gigi roda tertentu. Rasio reduksi sama dengan jumlah gigi pada roda. Worm multi-start memiliki dua atau lebih thread, mengurangi rasio reduksi namun meningkatkan efisiensi. Misalnya, roda bergigi 60 dengan worm start tunggal memberikan rasio 60:1; dengan cacing dua awal, rasionya adalah 30:1. Pilih worm single-start ketika pengurangan maksimum diperlukan dan efisiensi tidak terlalu penting. Pilih worm multi-start ketika Anda memerlukan pengurangan moderat dengan efisiensi lebih tinggi, atau ketika self-locking tidak diperlukan.

Pertanyaan 2: Mengapa worm gear menghasilkan begitu banyak panas, dan bagaimana cara mengatasinya?

Jawaban: Panas pada roda gigi cacing dihasilkan oleh gesekan geser antara cacing dengan gigi roda. Ini adalah karakteristik yang melekat pada geometri roda gigi cacing. Untuk mengelola panas, sistem roda gigi cacing memerlukan pelumasan yang cukup untuk mengurangi gesekan dan menghilangkan panas. Perumahan harus dirancang dengan luas permukaan yang cukup untuk menghilangkan panas melalui konveksi. Dalam aplikasi berdaya tinggi, pendinginan paksa (pendinginan kipas atau pendinginan cair) mungkin diperlukan. Pabrik kami dapat merekomendasikan metode pendinginan yang sesuai untuk aplikasi spesifik Anda.

Pertanyaan 3: Bagaimana cara mengetahui apakah worm gear saya mengalami keausan yang berlebihan?

Jawaban: Tanda-tanda paling umum dari keausan berlebihan pada worm gear adalah peningkatan reaksi, peningkatan kebisingan, dan suhu pengoperasian yang lebih tinggi. Pemeriksaan visual pada gigi roda gigi dapat menunjukkan tanda-tanda keausan, seperti tampak mengilap atau aus, berlubang, atau lecet. Analisis oli secara teratur dapat mendeteksi keberadaan partikel keausan, sehingga memberikan indikasi awal keausan. Metode yang paling dapat diandalkan adalah dengan memantau kinerja peralatan dari waktu ke waktu dan melakukan inspeksi berkala. Pabrik kami merekomendasikan jadwal pemeriksaan rutin berdasarkan kondisi pengoperasian peralatan.

Pertanyaan 4: Apakah roda gigi cacing dapat digerakkan secara terbalik oleh beban?

Answer: Ini tergantung pada desain roda gigi. Jika roda gigi mengunci sendiri, beban tidak dapat menggerakkan cacing secara mundur. Namun, jika gesekan tidak mencukupi (karena beban rendah, pelumasan tinggi, atau desain multi-start dengan rasio reduksi kecil), beban dapat mendorong cacing ke belakang. Dalam banyak aplikasi, hal ini tidak diinginkan dan fitur penguncian otomatis sengaja disertakan. Dalam aplikasi lain, kemampuan berkendara mundur mungkin diperlukan untuk alasan keselamatan atau operasional. Pabrik kami dapat merancang Precision Gear dengan karakteristik self-locking yang sesuai untuk aplikasi spesifik Anda.

Pertanyaan 5: Berapa tingkat presisi khas untuk worm gear berkualitas tinggi?

Jawaban: Precision Gear berkualitas tinggi biasanya diproduksi dengan standar kualitas DIN 5 atau AGMA 12 atau lebih baik. Nilai ini memastikan pengoperasian yang lancar, kebisingan rendah, dan reaksi balik yang minimal. Untuk aplikasi yang tidak terlalu menuntut, DIN 6-7 mungkin dapat diterima. Pabrik kami dapat memproduksi roda gigi cacing hingga kelas DIN 4 untuk aplikasi presisi tertinggi, seperti penentuan posisi peralatan mesin dan robotika. Pemilihan tingkat presisi bergantung pada akurasi aplikasi dan persyaratan kebisingan.
