Bagaimana Desain Worm Gearbox Mendukung Tata Letak Peralatan yang Ringkas?

Dalam desain peralatan industri modern, ruang adalah hal yang penting. Para insinyur terus mencari cara untuk mengurangi jejak alat berat tanpa mengorbankan kinerja atau keandalan. Ituroda gigi cacingdesain menawarkan solusi menarik, memungkinkan tata letak peralatan kompak melalui transmisi daya sudut kanan yang unik, rasio reduksi satu tahap yang tinggi, dan fleksibilitas integrasi. Tidak seperti gearbox sumbu paralel atau planetary, gearbox cacing mencapai pengurangan kecepatan yang signifikan dalam satu tahap—hingga 100:1—sementara poros input dan output diposisikan pada sudut 90 derajat. Konfigurasi sudut kanan ini memungkinkan motor dipasang di samping atau di bawah poros penggerak, sehingga secara drastis mengurangi panjang keseluruhan rangkaian penggerak. Di Raydafon Technology Group Co.,Limited, pabrik kami memiliki spesialisasi dalam desain worm gearbox selama lebih dari dua dekade, dan kami telah menyaksikan bagaimana produk kami memungkinkan pelanggan mengurangi jejak alat berat mereka hingga 35 persen. Artikel ini mempelajari fitur desain spesifik yang mendukung kekompakan, didukung oleh spesifikasi teknis dan data aplikasi dunia nyata.

Namun kekompakan gearbox cacing lebih dari sekadar orientasi poros. Desainnya secara inheren memungkinkan rasio torsi terhadap berat yang tinggi, yang berarti bahwa gearbox yang lebih kecil dapat menyalurkan tenaga yang sama dengan unit poros paralel yang lebih besar. Selain itu, kemampuan mengunci sendiri pada banyak gearbox cacing menghilangkan kebutuhan akan rem eksternal dalam menahan aplikasi, sehingga semakin menghemat ruang dan mengurangi jumlah komponen. Pabrik kami telah merancang seri gearbox cacing dengan poros keluaran berongga dan flensa pemasangan modular, memungkinkan sambungan langsung ke poros yang digerakkan tanpa memerlukan bantalan atau kopling tambahan. Fitur-fitur ini secara kolektif menjadikan worm gearbox pilihan utama untuk sistem konveyor, mesin pengemasan, peralatan penanganan material, dan banyak aplikasi lain di mana ruang lantai terbatas. Dalam panduan komprehensif ini, kami akan menganalisis elemen desain utama, memberikan spesifikasi produk terperinci, dan berbagi praktik terbaik dari Raydafon untuk membantu Anda mencapai tata letak peralatan yang paling ringkas.

Daftar isi

• 1. Mengapa Transmisi Daya Sudut Kanan Membuat Worm Gearbox Ideal untuk Tata Letak Ringkas?
• 2. Bagaimana Kepadatan Torsi Tinggi Mengurangi Ukuran Gearbox Tanpa Mengorbankan Performa?
• 3. Apa Spesifikasi Utama Seri Worm Gearbox Kami?
• 4. Bagaimana Poros Berongga dan Opsi Motor Terintegrasi Lebih Menghemat Ruang?
• Pertanyaan yang Sering Diajukan (FAQ)
• Kesimpulan dan Konsultasi Kustomisasi

Mengapa Transmisi Daya Sudut Kanan Membuat Worm Gearbox Ideal untuk Tata Letak Ringkas?

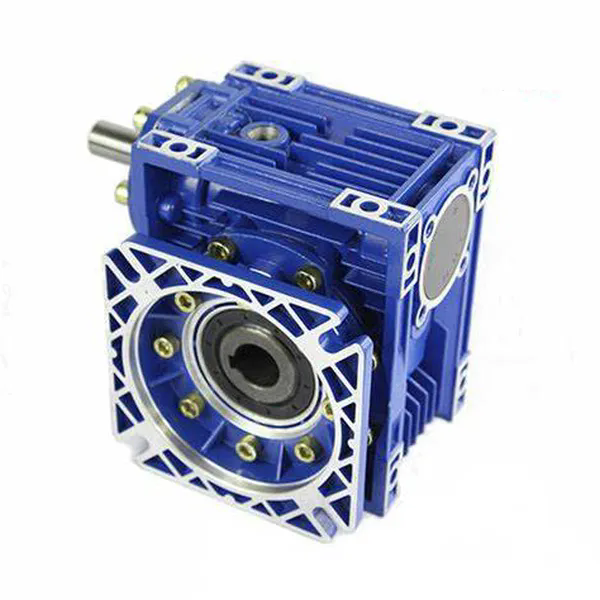

Fitur paling khas dari worm gearbox adalah transmisi tenaga sudut kanannya. Pada gearbox poros paralel pada umumnya, poros input dan output berada pada sumbu yang sama, sehingga motor harus ditempatkan sejajar dengan poros yang digerakkan. Hal ini menghasilkan drive train yang panjang dan linier yang sering kali menonjol melampaui rangka alat berat, sehingga meningkatkan jejak peralatan secara keseluruhan. Namun, gearbox cacing menggunakan cacing (sekrup) untuk menggerakkan roda cacing, dengan poros berorientasi 90 derajat. Hal ini memungkinkan motor dipasang tegak lurus dengan poros keluaran, secara efektif "melipat" drive train menjadi bentuk L yang kompak. Geometri ini sangat menguntungkan dalam aplikasi di mana lebar atau panjang mesin dibatasi, seperti pada sistem konveyor, mesin bergerak, atau komponen sel robot.

Keuntungan tata letak khusus dari desain sudut kanan worm gearbox:

• Mengurangi panjang keseluruhan:Dengan memposisikan motor di samping girboks, total panjang drive train dapat dikurangi 30 hingga 50 persen dibandingkan girboks inline dengan tenaga motor yang sama. Hal ini memungkinkan perancang peralatan untuk menyesuaikan drive ke ruang yang lebih sempit.
• Orientasi pemasangan serbaguna:Gearbox cacing kami dapat dipasang di posisi apa pun—dipasang di kaki, dipasang di flensa, atau dipasang di poros. Rumahnya dirancang dengan beberapa permukaan pemasangan, memungkinkan kotak roda gigi dipasang langsung ke rangka alat berat tanpa memerlukan braket penopang tambahan.
• Adaptor motor terintegrasi:Kami menawarkan serangkaian adaptor motor yang memungkinkan pemasangan langsung motor IEC atau NEMA ke rumah masukan girboks. Hal ini menghilangkan kebutuhan akan kopling antara motor dan girboks, menghemat panjang aksial tambahan dan mengurangi masalah kesejajaran.
• Penghematan ruang lateral:Pada peralatan dengan beberapa sumbu penggerak, seperti tabel pengindeksan multi-stasiun atau sistem penyimpanan otomatis, kotak roda gigi cacing dapat disusun secara kompak berdampingan karena poros masukan menghadap ke dalam, sehingga meminimalkan lebar total bank penggerak.

Untuk menggambarkan potensi penghematan ruang, pertimbangkan sistem konveyor yang dirancang untuk pabrik pengolahan makanan. Desain aslinya menggunakan gearbox heliks-bevel dengan motor terpasang segaris, membutuhkan total panjang penggerak 850 mm. Pabrik perlu mengurangi lebar konveyor agar muat di dalam lorong sempit. Dengan beralih ke desain worm gearbox dengan dudukan motor sudut kanan, panjang penggerak dikurangi menjadi 460 mm—pengurangan sebesar 46 persen. Hal ini memungkinkan pabrik memasang konveyor di lorong yang tersedia tanpa modifikasi struktural apa pun. Worm gearbox juga memberikan rasio reduksi 20:1 yang diperlukan dalam satu tahap, sehingga semakin mengurangi jumlah komponen dan menyederhanakan perakitan.

Selain itu, desain sudut kanan memungkinkan worm gearbox ditempatkan langsung pada titik penerapan daya, sehingga mengurangi kebutuhan poros penggerak panjang, bantalan tambahan, dan struktur pendukung. Pabrik kami diRaydafon Technology Group Co, Terbatasmenawarkan opsi ekstensi poros khusus yang memungkinkan keluaran kotak roda gigi terhubung langsung dengan poros masukan alat berat, sehingga menghilangkan kebutuhan akan flensa kopling terpisah. Pendekatan terpadu ini tidak hanya menghemat ruang namun juga mengurangi jumlah titik penyelarasan kritis, sehingga meningkatkan keandalan secara keseluruhan. Singkatnya, geometri sudut kanan dari worm gearbox adalah fondasi dari kekompakannya, dan merupakan alasan utama mengapa desainer memilih teknologi worm untuk aplikasi dengan ruang terbatas.

Bagaimana Kepadatan Torsi Tinggi Mengurangi Ukuran Gearbox Tanpa Mengorbankan Kinerja?

Kepadatan torsi—jumlah torsi yang dihasilkan per unit ukuran kotak roda gigi—merupakan parameter penting untuk desain peralatan kompak. Gearbox cacing unggul dalam bidang ini karena aksi geser antara cacing dan roda cacing, yang memungkinkan area kontak yang besar untuk distribusi beban. Tidak seperti roda gigi pacu atau roda gigi heliks, yang mana hanya beberapa gigi yang bersentuhan pada waktu tertentu, roda gigi cacing memiliki ikatan gigi yang terus menerus di sepanjang cacing, sehingga menyebarkan beban ke permukaan yang lebih besar. Hal ini memungkinkan gearbox cacing mencapai kapasitas torsi yang lebih tinggi daripada gearbox poros paralel dengan jarak pusat yang sama. Akibatnya, worm gearbox yang lebih kecil dapat menangani torsi yang sama dengan alternatif yang lebih besar dan lebih berat, sehingga secara langsung berkontribusi pada kekompakan peralatan.

Faktor kunci yang meningkatkan kepadatan torsi dalam desain worm gearbox kami:

• Profil gigi yang dioptimalkan (tipe ZAI atau ZI):Gearbox cacing kami menggunakan cacing yang diperkeras dan dibumikan dengan profil ZI (involute), dikombinasikan dengan roda cacing perunggu. Kombinasi ini memberikan kapasitas angkut beban yang tinggi dan koefisien gesekan yang rendah, memungkinkan gearbox mentransmisikan torsi hingga 1.500 Nm dalam housing jarak tengah ukuran 63.
• Pemilihan bantalan bermutu tinggi:Kami menggunakan bantalan rol tirus pada poros cacing dan bantalan kontak sudut tugas berat pada poros keluaran. Bantalan ini dapat menangani beban radial dan aksial, memastikan bahwa gearbox mempertahankan nilai torsinya bahkan dalam kondisi beban yang menggantung.
• Peningkatan pelumasan dan pendinginan:Rumah roda gigi cacing dirancang dengan kapasitas oli internal yang besar dan sirip pendingin, sehingga panas dapat hilang dengan cepat. Ini berarti gearbox dapat beroperasi pada torsi terukur secara terus menerus tanpa penurunan suhu, yang sebaliknya memerlukan unit yang lebih besar.
• Cacing yang mengeras (58-62 HRC):Cacing kami diperkeras setelah digiling, sehingga menghasilkan permukaan tahan aus dengan inti yang kuat. Hal ini memperpanjang masa pakai gearbox dan mempertahankan kapasitas torsi selama jutaan siklus.

Untuk mengukur keunggulan kepadatan torsi, kami membandingkan worm gearbox (jarak tengah 80 mm) dengan helical gearbox dengan ukuran serupa. Gearbox cacing menghasilkan torsi keluaran terukur sebesar 2.100 Nm, sedangkan unit heliks menghasilkan 1.400 Nm dalam volume housing yang sama. Kepadatan torsi 50 persen lebih tinggi ini berarti bahwa perancang peralatan dapat menggunakan worm gearbox yang lebih kecil untuk mencapai kinerja yang sama, menghemat ruang dan berat. Dalam aplikasi peralatan bergerak, seperti mesin pertanian atau peralatan penanganan material, pengurangan bobot ini juga meningkatkan efisiensi bahan bakar dan mengurangi beban struktural.

Pabrik kami juga telah mengembangkan varian desain yang disebut worm gearbox "padat torsi", yang menggunakan oli sintetis yang diformulasikan khusus yang mengurangi gesekan hingga 30 persen, memungkinkan keluaran torsi lebih tinggi tanpa menambah jarak tengah. Varian ini populer dalam aplikasi seperti mesin roll-forming dan peralatan pencitraan medis, di mana ruang sangat terbatas namun torsi tinggi sangat penting. Dengan memilih desain worm gearbox yang tepat dari Raydafon, perancang peralatan dapat mencapai tata letak yang lebih kompak tanpa mengorbankan daya atau keandalan.

Apa Spesifikasi Utama Seri Worm Gearbox Kami?

Raydafon Technology Group Co, Terbatas menawarkan rangkaian lengkap ukuran worm gearbox, mulai dari unit miniatur (jarak tengah 30 mm) hingga model tugas berat (jarak tengah 200 mm). Setiap seri tersedia dengan berbagai rasio reduksi (5:1 hingga 100:1), opsi pemasangan, dan konfigurasi poros keluaran. Tabel di bawah merangkum spesifikasi model worm gearbox kami yang paling populer, yang digunakan secara luas dalam peralatan pengemasan, pengangkutan, dan otomatisasi. Semua unit diuji sesuai standar ISO 9001 dan tersedia dengan sertifikasi ATEX untuk atmosfer yang mudah meledak. Pabrik kami juga menyediakan layanan ukuran khusus agar sesuai dengan kebutuhan torsi dan ruang Anda.

Selain ukuran standar, pabrik kami menawarkan versi "pendek" dari worm gearbox dengan panjang housing yang lebih pendek untuk aplikasi yang memerlukan kedalaman keseluruhan. Hal ini dicapai dengan menggunakan susunan bantalan yang lebih ringkas dan reservoir oli yang lebih sedikit, tanpa mengorbankan peringkat torsi karena geometri internal kami yang dioptimalkan. Kami juga menawarkan varian baja tahan karat untuk industri makanan dan farmasi, yang memerlukan kepatuhan terhadap pencucian dan ketahanan terhadap korosi. Semua produk worm gearbox kami didukung oleh garansi 2 tahun dan mencakup panduan pengguna terperinci dengan rekomendasi pelumasan dan jadwal perawatan.

Pabrik kami juga menyediakan ukuran lubang khusus, dimensi alur pasak, dan flensa pemasangan agar sesuai dengan peralatan Anda yang ada. Kami memelihara inventaris ekstensif unit worm gearbox standar untuk pengiriman segera, dan kami dapat memproduksi pesanan khusus dengan waktu tunggu sesingkat 15 hari kerja. Tim teknik kami siap membantu Anda dalam memilih worm gearbox yang optimal untuk tata letak peralatan kompak Anda, dengan mempertimbangkan tidak hanya torsi dan rasio tetapi juga batasan ruang, faktor lingkungan, dan persyaratan kebisingan.

Bagaimana Poros Berongga dan Opsi Motor Terintegrasi Lebih Menghemat Ruang?

Selain geometri sudut kanan dan kepadatan torsi tinggi, worm gearbox menawarkan fitur desain tambahan yang secara signifikan mengurangi jejak peralatan. Dua yang paling berdampak adalah opsi poros keluaran berongga dan konfigurasi motor (gearmotor) terintegrasi. Gearbox cacing poros berongga memungkinkan poros yang digerakkan alat berat melewati langsung melalui output gearbox, sehingga menghilangkan kebutuhan akan kopling, penyangga bantalan terpisah, dan mekanisme penyelarasan. Sambungan langsung ini tidak hanya menghemat ruang namun juga mengurangi jumlah komponen, sehingga menurunkan biaya dan kebutuhan pemeliharaan. Pabrik kami telah mengembangkan serangkaian gearbox cacing poros berongga dengan sambungan kunci atau cakram menyusut, yang mencakup diameter poros dari 14 mm hingga 75 mm.

Manfaat utama penghematan ruang dari poros berongga dan desain motor terintegrasi:

• Poros berongga menghilangkan panjang kopling:Dalam pengaturan tradisional, poros keluaran gearbox terhubung ke poros mesin melalui kopling fleksibel, yang dapat menambah panjang aksial 80 hingga 150 mm. Gearbox cacing poros berongga dipasang langsung ke poros mesin, sehingga mengurangi total panjang rangkaian penggerak sebanyak itu.
• Motor terintegrasi mengurangi tinggi keseluruhan:Versi motor terintegrasi kami (gearmotor) menempatkan motor langsung pada rumah masukan girboks. Hal ini menghilangkan kaki motor dan kopling, sehingga menurunkan tinggi keseluruhan dan memungkinkan penggerak dipasang di bawah konveyor atau pangkalan mesin dengan jarak bebas rendah.
• Penghapusan bantalan poros:Karena gearbox poros berongga menopang poros mesin melalui bantalan internalnya, Anda tidak lagi memerlukan bantalan blok bantalan terpisah pada rangka mesin. Hal ini mengurangi jejak dan biaya peralatan.
• Instalasi dan penyelarasan yang disederhanakan:Pemasangan poros berongga langsung memastikan konsentrisitas dan menghilangkan kebutuhan penyelarasan presisi selama pemasangan. Hal ini mengurangi waktu dan keterampilan yang diperlukan untuk perakitan, yang khususnya bermanfaat untuk mesin produksi bervolume tinggi.

Untuk mengilustrasikan potensi penghematan ruang dari fitur-fitur ini, mari kita pertimbangkan aplikasi penggerak konveyor. Desain konvensional dengan worm gearbox yang dipasang di kaki, kopling fleksibel, motor, dan penggerak sabuk dapat menempati panjang 900 mm. Menggunakan gearbox cacing poros berongga kami dengan motor terintegrasi (gearmotor), panjang penggerak dikurangi menjadi 510 mm. Motor terintegrasi juga menghilangkan pelat dasar motor, sehingga menghemat tambahan lebar 100 mm. Jejak alat berat secara keseluruhan berkurang sebesar 34 persen, sehingga peralatan ditempatkan di sel produksi yang lebih ketat dan meningkatkan aliran material di pabrik.

Pabrik kami di Raydafon Technology Group Co.,Limited juga menawarkan versi "lengan torsi kompak" dari gearbox cacing, yang menggunakan lengan reaksi, bukan dudukan kaki atau flensa. Desain ini memungkinkan kotak roda gigi digantung dari poros mesin, sehingga tidak membutuhkan ruang lantai. Hal ini sangat berguna pada peralatan bergerak atau pada aplikasi yang tidak memungkinkan pemasangan di bawah. Kami telah menghadirkan solusi gearbox cacing lengan torsi kompak ini untuk kendaraan berpemandu otomatis (AGV), di mana setiap milimeter ruang sangatlah penting.

Singkatnya, opsi poros berongga dan motor terintegrasi mengubah worm gearbox dari komponen sederhana menjadi solusi penggerak lengkap yang secara aktif mengurangi jejak peralatan. Dengan menghilangkan kopling, bantalan, dan alas pemasangan, desain ini mendukung tren mesin yang lebih kompak, efisien, dan hemat biaya. Pabrik kami dapat menyediakan model CAD 3D dari setiap konfigurasi worm gearbox untuk membantu Anda mengintegrasikan drive secara mulus ke dalam desain alat berat Anda.

Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Bagaimana perbandingan worm gearbox dengan bevel-helical gearbox dalam hal kekompakan?

Jawaban: Gearbox cacing umumnya lebih kompak daripada gearbox heliks bevel untuk torsi dan rasio yang sama, terutama dalam pengurangan satu tahap di atas 15:1. Gearbox heliks bevel memerlukan dua tahap untuk mencapai rasio 20:1, sedangkan gearbox cacing mencapainya dalam satu tahap, sehingga menghemat panjang sekitar 30 persen. Selain itu, worm gearbox memiliki tapak pemasangan yang lebih sederhana karena tidak memerlukan alas pemasangan terpisah untuk poros perantara. Namun, worm gearbox sedikit kurang efisien dibandingkan bevel-heliks (biasanya 80-90 persen vs. 95-97 persen), namun untuk banyak aplikasi, penghematan ruang membenarkan adanya trade-off efisiensi yang kecil. Pabrik kami menyediakan data perbandingan efisiensi dan ruang untuk aplikasi apa pun berdasarkan permintaan.

Pertanyaan 2: Dapatkah worm gearbox dipasang secara vertikal untuk menghemat lebih banyak ruang?

Jawaban: Ya, worm gearbox kami dirancang untuk orientasi pemasangan serbaguna, termasuk vertikal (poros masukan horizontal, poros keluaran vertikal, atau sebaliknya). Pemasangan vertikal dapat bermanfaat pada peralatan yang poros penggeraknya vertikal, seperti pada mixer atau meja putar. Namun, perhatian khusus harus diberikan pada pelumasan dan penyegelan. Pabrik kami menawarkan desain gearbox cacing berorientasi vertikal dengan level oli, pernafasan, dan segel tertentu untuk mencegah kebocoran oli dan memastikan pelumasan yang tepat. Kami memberikan petunjuk pemasangan terperinci dan kit segel khusus untuk pemasangan vertikal. Jejak kompak dari worm gearbox dipertahankan bahkan dalam konfigurasi vertikal.

Pertanyaan 3: Bagaimana desain poros berongga mempengaruhi peringkat torsi gearbox?

Jawaban: Desain poros berongga tidak mengurangi nilai torsi girboks, karena rumah girboks dan bantalan dinilai mampu menangani torsi penuh yang ditransmisikan. Poros berongga berukuran untuk mengakomodasi poros mesin, dan alur pasak atau cakram menyusut dirancang untuk mengirimkan torsi tanpa tergelincir. Pada worm gearbox kami, poros berongga didukung oleh bantalan tugas berat di kedua ujungnya, memastikan kapasitas torsi sama dengan versi poros padat. Namun, beban gantung yang diijinkan pada poros berongga mungkin sedikit lebih rendah dibandingkan pada poros padat karena berkurangnya material poros. Pabrik kami memberikan peringkat beban gantung khusus untuk setiap model poros berongga.

Pertanyaan 4: Apakah gearbox cacing lebih berisik dibandingkan jenis gearbox lain dalam tata letak yang ringkas?

Jawaban: Gearbox cacing bisa lebih berisik dibandingkan gearbox heliks, terutama pada kecepatan tinggi, karena adanya gesekan geser antara worm dan roda cacing. Namun, desain worm gearbox kami menggabungkan beberapa fitur untuk mengurangi kebisingan, termasuk cacing tanah yang presisi (kelas ISO 6), pola kontak gigi yang dioptimalkan, dan material housing peredam suara. Pabrik kami juga menawarkan versi "senyap" dengan roda cacing perunggu yang dibuat khusus untuk mengurangi gesekan dan kebisingan. Dalam tata letak yang kompak, dimana gearbox mungkin lebih dekat dengan operator, kami merekomendasikan seri senyap kami untuk memenuhi peraturan kebisingan di tempat kerja. Kami menyediakan data tingkat kebisingan (dB pada 1 meter) untuk setiap model worm gearbox.

Pertanyaan 5: Penyesuaian apa yang ditawarkan Raydafon Technology Group Co.,Limited untuk worm gearbox yang digunakan pada peralatan kompak?

Jawaban: Kami menawarkan opsi penyesuaian yang luas agar sesuai dengan desain peralatan kompak: panjang atau diameter poros keluaran khusus, adaptor motor khusus, konfigurasi poros keluaran ganda (tunggal/ganda diperpanjang, berongga, atau bergaris), pembatas torsi terintegrasi, dan kaki pemasangan khusus. Kami juga memberikan bantuan desain untuk meminimalkan selubung, seperti menggunakan poros input yang lebih pendek atau mengintegrasikan gearbox ke dalam rangka mesin itu sendiri. Pabrik kami memiliki tim teknik internal yang dapat bekerja dengan file CAD Anda untuk mengoptimalkan penempatan worm gearbox. Kami menawarkan konsultasi awal gratis dan dapat menyediakan model 3D untuk integrasi. Hubungi kami jika ada kendala ruang spesifik Anda dan kami akan mengusulkan solusi yang disesuaikan.

Kesimpulan: Mencapai Efisiensi Ruang Maksimal dengan Worm Gearbox

Gearbox cacing adalah pilihan utama bagi para insinyur yang ingin mencapai tata letak peralatan kompak tanpa mengorbankan torsi atau keandalan. Transmisi daya sudut kanan, kepadatan torsi tinggi, opsi poros berongga, dan kemampuan motor terintegrasi bekerja sama untuk mengurangi jejak alat berat hingga 35 persen. Di Raydafon Technology Group Co.,Limited, pabrik kami telah merancang seri worm gearbox yang tidak hanya kompak tetapi juga tahan lama, efisien, dan dapat disesuaikan dengan kebutuhan aplikasi spesifik Anda. Baik Anda merancang konveyor baru, mesin pengemas, atau robot bergerak, worm gearbox kami dapat membantu Anda memasukkan lebih banyak fungsi ke dalam ruang yang lebih sedikit.

Siap mengoptimalkan tata letak peralatan Anda dengan solusi worm gearbox yang ringkas?Hubungi Raydafon Technology Group Co., Limited hari iniuntuk tinjauan desain yang komprehensif. Berikan torsi, kecepatan, ruang pemasangan, dan persyaratan lingkungan Anda, dan tim teknik kami akan memberikan proposal yang disesuaikan, termasuk model 3D, kurva kinerja, dan penawaran harga. Kami menawarkan pengujian sampel gratis di pabrik kami dan pengiriman cepat ke seluruh dunia.Minta konsultasi gratis Anda sekarang dari Raydafon Technology Group Co., Limited dan ambil langkah pertama menuju peralatan yang lebih ringkas dan efisien dengan worm gearbox premium kami.
