Roda Gigi Pacu Nilon

Raydafon memproduksi roda gigi pacu nilon khusus di PA66, POM, UHMWPE, ABS, PTFE, PPS, dan MENGINTIP di pabriknya sendiri di Ningbo, Cina. Modul dijalankan dari M1 hingga M12 dan seterusnya, tingkat presisi dari DIN6 hingga DIN9, diproduksi sesuai ISO, DIN, ANSI, JIS, BS atau gambar Anda sendiri. PA66 yang diperkuat serat memberikan masa pakai sekitar 60% lebih lama dibandingkan nilon standar, dan roda gigi dapat melumasi sendiri — tanpa titik pelumasan, pengoperasian lebih senyap, dan bobot logam lebih ringan. Prototipe dapat dikerjakan sebelum perkakas dilakukan, kemudian dipindahkan ke pencetakan untuk mendapatkan volume. Waktu tunggu sampel adalah 20 hari kerja, massal 25 hari, pembayaran melalui T/T atau L/C, harga sampel mulai USD 2 hingga USD 100 tergantung ukuran dan bahan. Penggunaan yang umum termasuk mesin pengontrol otomatis, penanganan semikonduktor, peralatan medis, pelacak surya, peralatan mesin dan sistem parkir. Kirim gambar atau sampel Anda untuk mendapatkan penawaran dalam waktu 24 jam.

Roda Gigi Pacu Nilon — Cetakan & Mesin Khusus, M1 hingga M12

Raydafon memproduksi roda gigi pacu nilon dalam bentuk PA, POM, UHMWPE, ABS, PTFE, PPS, dan PEEK untuk penggerak yang memerlukan pengoperasian yang tenang dan tanpa pelumasan. Modul dari M1 hingga M12 (dan seterusnya), presisi hingga DIN6–DIN9, standar ISO, DIN, ANSI, JIS, dan BS, dibuat sesuai gambar atau direkayasa ulang dari sampel Anda.

Rentang modul
M1 – M12+
Bahan
PA / POM / MENGINTIP…
Kelas presisi
DIN6 – DIN9
Contoh waktu tunggu
20 hari kerja
Waktu tunggu massal
25 hari
Ketentuan pembayaran
T/T, L/C

Roda Gigi Nilon Khusus - Produsen & Pemasok di Cina

Raydafon membuat roda gigi pacu nilon sesuai pesanan di bengkelnya sendiri di Ningbo, Tiongkok, untuk OEM yang memerlukan jumlah gigi, lubang, hub, atau material tertentu, bukan komponen katalog. Kirimkan gambar dimensi atau perlengkapan sampel dan kami akan memotong atau mencetak agar sesuai, dalam tingkat polimer yang sesuai dengan beban, kecepatan, dan lingkungan Anda. Karena kami menangani pencetakan dan permesinan, proyek yang sama dapat dimulai dengan prototipe mesin dan berpindah ke bagian produksi cetakan setelah geometri diperbaiki — yang menghilangkan risiko perkakas dari sampel pertama Anda.

Pembeli umumnya adalah pembuat mesin perakitan dan kontrol otomatis, peralatan penanganan semikonduktor, peralatan medis, peralatan mesin, sistem parkir dan peralatan transportasi, di mana peralatan pelumasan otomatis menghilangkan titik pelumasan dari jadwal perawatan. Jika Anda membutuhkan rangkaian perlengkapan plastik daripada perlengkapan pacu saja, lihat selengkapnyaperlengkapan plastikjangkauan; jika tugasnya di luar polimer, maka logamnyagigi pacugaris dari pabrik yang sama mencakupnya.

Spesifikasi dan Pilihan yang Tersedia

M1 – M12+Rentang model (M4, M5, M8 dan lebih besar berdasarkan permintaan)
DIN6 – DIN9Nilai presisi
+60%Kenakan kehidupan dengan PA66 yang diperkuat serat vs nilon standar

Lembar spesifikasi lengkap. Gulir tabel ke samping pada perangkat seluler untuk membaca setiap baris.

Barang Spesifikasi
Nomor model M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12, dll.
Bahan PA (nilon), POM, UHMWPE, ABS, PTFE, PPS, MENGINTIP. Tersedia PA66 yang diperkuat serat dan grade berisi kaca lainnya.
Standar ISO, DIN, ANSI, JIS, BS dan non standar/sesuai gambar
Kelas presisi DIN6, DIN7, DIN8, DIN9
Proses manufaktur Cetakan injeksi untuk volume; Mesin CNC dari stok polimer untuk prototipe, batch kecil dan ukuran dimana perkakas tidak dapat dibenarkan
Toleransi Dikonfirmasi per fitur dan per proses pada tahap penawaran; toleransi yang dapat dicapai bergantung pada modul, ketebalan dinding, bahan, dan apakah bagian tersebut dicetak atau dikerjakan
Permukaan akhir Dibentuk, digulingkan, dipoles dengan uap atau disemprot pasir; bagian-bagian mesin dapat diselesaikan hingga gambar
Operasi tambahan Bore, alur pasak, hub, set lubang sekrup, sisipan logam, hub broaching, rakitan dengan poros
Sedang mengemas Kantong plastik + karton, atau kotak kayu untuk jumlah lebih besar dan bagian berat
Ketentuan pembayaran T/T, L/C
Waktu tunggu produksi 20 hari kerja untuk sampel, 25 hari untuk pesanan massal
Sampel Kisaran harga sampel USD 2–100 tergantung ukuran dan bahan; sampel pengiriman ekspres yang dibayar oleh pelanggan
Aplikasi Mesin pengontrol otomatis, industri semikonduktor, mesin industri umum, peralatan medis, peralatan energi surya, peralatan mesin, sistem parkir, kereta api kecepatan tinggi dan peralatan transportasi penerbangan, dan sejenisnya

Harap dicatat:pengerasan, penggilingan, penggilingan, anodisasi, dan pelapisan seng adalah proses roda gigi logam dan tidak berlaku untuk roda gigi polimer. Jika suatu gambar menentukan perlakuan tersebut, kami akan menandainya dan mengusulkan polimer yang setara — kualitas isi kaca, hasil akhir cetakan, atau bagian plastik yang dikerjakan dengan mesin — sebelum mengutip.

Memilih Polimer yang Tepat untuk Perlengkapan Anda

PALING UMUM

PA / Nilon 66

Tangguh, toleran terhadap benturan, dan dapat melumasi diri secara alami. PA66 yang diperkuat serat memberikan masa pakai sekitar 60% lebih lama dibandingkan nilon standar, menjadikannya standar untuk jalur perakitan dan penggerak peralatan. Ini menyerap kelembapan, jadi biarkan sedikit pergerakan dimensi dalam layanan lembab.

POM

Lebih kaku dan lebih stabil secara dimensi dibandingkan nilon dalam kondisi lembab, dengan gesekan rendah dan kemampuan mesin yang sangat baik. Pilihan yang lebih baik adalah ketika jarak pusat dan serangan balik harus tetap dapat diprediksi, dan di mana roda gigi dikerjakan dengan mesin, bukan dicetak.

MENGINTIP / PPS

Polimer rekayasa bersuhu tinggi dan berkekuatan tinggi untuk layanan bersuhu tinggi atau agresif secara kimia — alat semikonduktor, siklus sterilisasi, dan penggerak yang dapat melihat pelarut atau air panas. Biaya material lebih tinggi, jadi tentukan hanya jika tugas mengharuskannya.

UHMWPE / PTFE / ABS

UHMWPE dan PTFE untuk gesekan dan kontak geser yang sangat rendah; ABS di mana biaya dan penampilan lebih penting daripada kapasitas muatan. Kami akan merekomendasikan grade tersebut setelah meninjau beban, kecepatan, dan lingkungan Anda.

Detil Produk

Foto produksi roda gigi pacu nilon kami — roda gigi jadi, bentuk gigi, dan detail lubang.

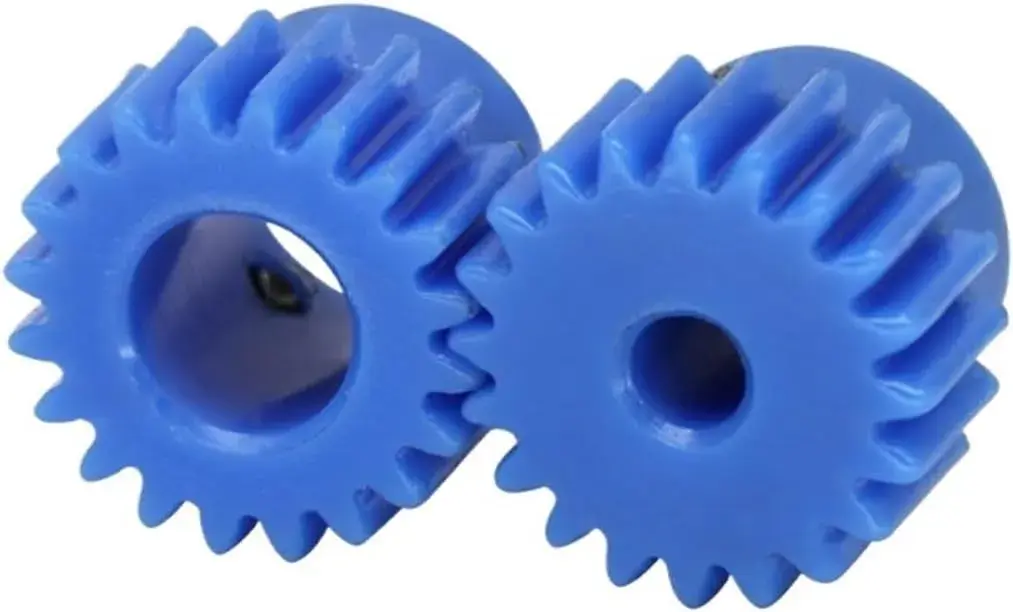

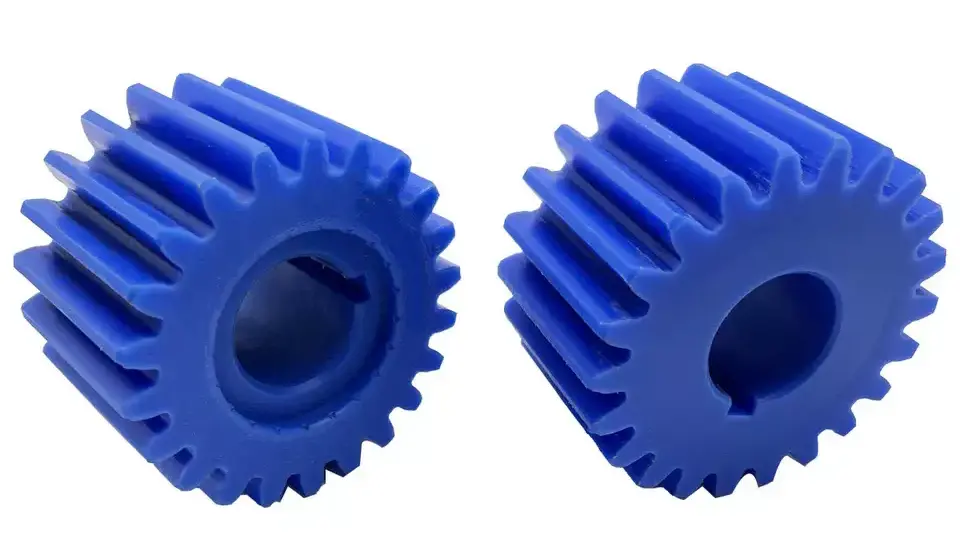

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Roda gigi pacu nilon — bentuk gigi, hub, dan detail lubang.

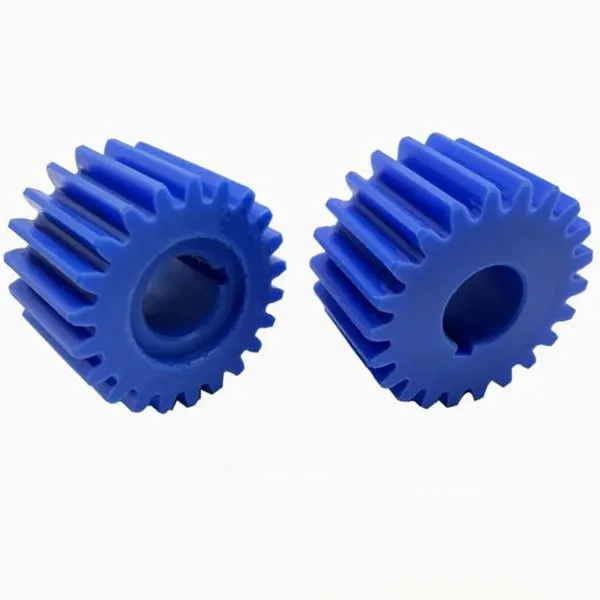

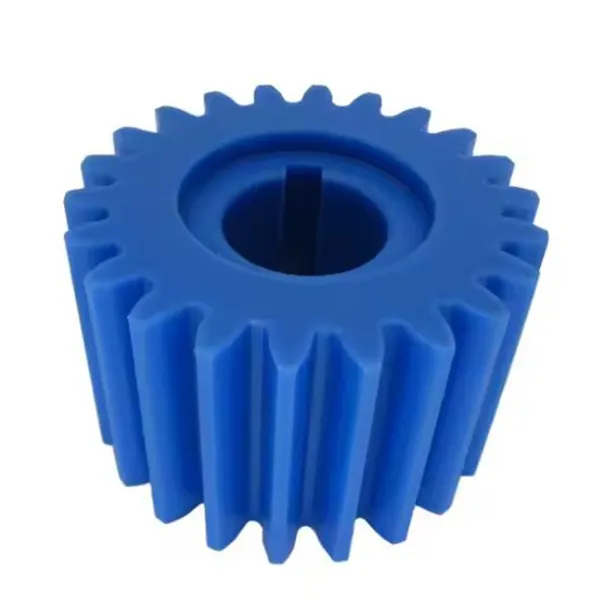

Custom nylon spur gear with precision bore produced to customer drawing
Roda gigi pacu nilon khusus dikerjakan dan diselesaikan sesuai gambar.
Nylon spur gear set assembled and inspected before packing
Gear set diperiksa dan dirakit sebelum dikemas.

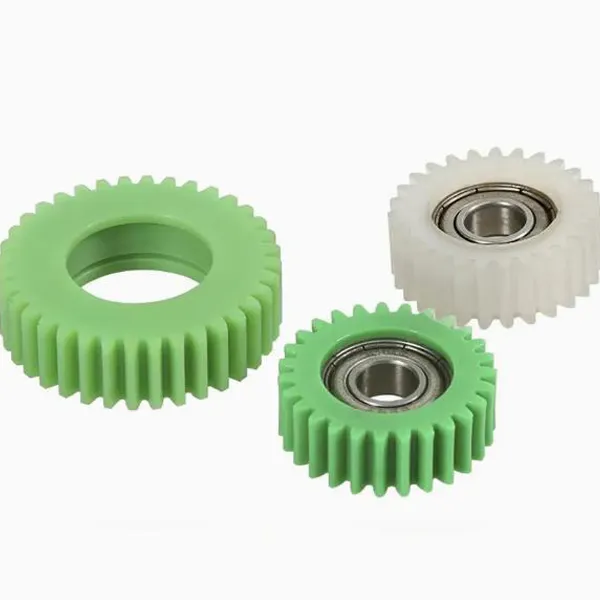

Nylon spur gears in different modules and materials ready for shipment
Modul dan nilai polimer berbeda diproduksi untuk pelanggan yang sama.
Nylon spur gear dimensional inspection before dispatch
Inspeksi dimensi sebelum pengiriman.

Keuntungan Utama

  • Melumasi sendiri, tidak ada titik meminyakiTanpa lapisan pelumas yang harus dirawat, roda gigi menghilangkan ruang oli, segel, dan tugas servis berulang dari desain Anda. Printer, dispenser, dan peralatan kantor dapat digunakan sehari-hari selama berbulan-bulan tanpa hambatan atau kebisingan seperti yang ditimbulkan oleh sepasang roda gigi logam kering.
  • Tenang berdasarkan material dan geometriPolimer meredam getaran, bukannya berbunyi seperti baja, dan kualitas yang diperkuat serat menahan bentuk gigi dengan cukup baik untuk menjaga mesh tetap senyap di seluruh batch. Bengkel dan peralatan kantor mengalami penurunan kebisingan yang nyata setelah beralih dari gigi logam.
  • Kenakan kehidupan di luar plastik biasaPA66 yang diperkuat serat memberikan masa pakai sekitar 60% lebih lama dibandingkan nilon standar, sehingga roda gigi yang sebelumnya perlu diganti dapat bekerja melalui tugas frekuensi tinggi yang diperpanjang di jalur perakitan dengan kehilangan permukaan gigi yang dapat diabaikan.
  • Ketahanan terhadap korosi dan bahan kimiaNilon tidak berkarat, dan tahan terhadap lingkungan lembab, sedikit asam, dan sedikit basa, ditambah banyak bahan pembersih. Hal ini membuatnya cocok untuk area pencucian dan peralatan luar ruangan di mana perlengkapan logam berlapis pada akhirnya akan rusak.
  • Sebagian kecil dari berat logamMassa yang rendah mengurangi inersia bagian yang digerakkan, hal ini penting untuk perangkat genggam, drone, aktuator ringan, dan mekanisme apa pun yang setiap gramnya memengaruhi masa pakai atau penanganan baterai.
  • Prototipe untuk produksi di bawah satu atapPrototipe yang dikerjakan dengan mesin memungkinkan Anda memvalidasi geometri sebelum melakukan perkakas, lalu bengkel yang sama memindahkan komponen ke cetakan untuk mendapatkan volume. Anda memiliki satu pemasok, satu referensi toleransi, dan satu standar inspeksi.
  • Bahan dan standar fleksibelTujuh kelompok polimer dan lima standar roda gigi (ISO, DIN, ANSI, JIS, BS) berarti gambar yang sama dapat diproduksi pada tingkatan yang benar-benar dibutuhkan aplikasi Anda, bukan hanya satu tingkatan yang disediakan oleh pemasok.
  • Penetapan harga langsung dari pabrik berdasarkan volumePencetakan, permesinan, inspeksi, dan pengepakan semuanya dilakukan sendiri, sehingga tidak ada margin perdagangan antara Anda dan produksi, dan biaya unit diperkirakan akan turun seiring dengan peningkatan kuantitas.

Roda Gigi Nilon vs Logam: Saat Plastik Adalah Pilihan yang Tepat

Perlengkapan pacu nilon bukanlah pengganti baja yang lebih lemah — ini adalah keputusan desain yang berbeda. Plastik unggul jika bebannya sedang, kecepatannya cukup tinggi sehingga menimbulkan kebisingan, dan pelumasan mahal atau tidak mungkin dipertahankan. Ia akan hilang jika torsinya tinggi, suhunya dipertahankan di atas batas polimer, atau tugasnya melibatkan guncangan terus-menerus yang akan merusak bentuk gigi.

Pilih nilonPengoperasian yang tenang, tanpa pelumasan, ringan, tahan korosi, beban sedang
Pilih logamTorsi tinggi, suhu tinggi, guncangan hebat, toleransi ketat pada modul besar
Pilih keduanyaRoda gigi plastik menyatu dengan pinion baja — pasangan umum yang senyap dan tidak mudah aus

Dalam praktiknya, susunan yang paling tahan lama sering kali adalah roda gigi nilon yang dipasang pada pinion baja atau kuningan: polimer lebih cepat aus daripada logam, jaringnya tetap tenang, dan bagian logam menanggung tegangan yang lebih tinggi. Beri tahu kami bahan perlengkapan kawinnya dan kami akan memberi saran mengenai reaksi balik dan kelonggaran jarak tengah, karena plastik dan logam memuai dengan kecepatan berbeda.

Aplikasi

  • Mesin pengontrol otomatisDrive perakitan dan pengindeksan
  • Industri semikonduktorMekanisme penanganan dan penentuan posisi
  • Mesin industri umumKonveyor dan tahap reduksi cahaya
  • Peralatan medisDrive yang bersih dan bebas pelumasan
  • Peralatan energi suryaGearing pelacak dan aktuator
  • Peralatan mesinMekanisme umpan dan penyesuaian
  • Sistem parkirPenggerak penghalang dan gerbang
  • Peralatan kereta api & penerbangan berkecepatan tinggiMekanisme interior dan tambahan

Testimoni Pelanggan

DaudPowerTech Machinery, Australia — suku cadang transmisi jalur perakitan

Mengganti suku cadang transmisi di jalur perakitan kami merupakan proses coba-coba; perlengkapan sebelumnya dari pemasok lain berisik atau cepat rusak. Kami melakukan pemesanan percobaan untuk roda gigi pacu berbahan nilon ini dan perbedaannya langsung terlihat - bengkel menjadi terasa lebih senyap, dan setelah lebih dari dua bulan pengoperasian intensif, permukaan gigi hampir tidak menunjukkan adanya keausan. Apa yang menonjol di luar produk ini adalah prosesnya: pertanyaan material kami dijawab secara rinci, laporan inspeksi disertakan bersama pengiriman, dan ketika hujan lebat mengancam pengiriman, mereka menghubungi pengangkut dan mengatur ulang sehingga perlengkapan tiba dalam keadaan utuh.

MichaelProyek peningkatan peralatan

Ketika saya mengupgrade peralatan saya, saya membandingkan banyak pemasok peralatan dan memilih Raydafon. Roda gigi yang telah selesai benar-benar sesuai dengan gambar, dengan profil gigi yang bersih dan tidak ada lampu kilat, dan setelah dipasang, mesin bekerja secara stabil dengan getaran yang jauh lebih sedikit. Saya khawatir apakah nilon akan tahan, tetapi setelah lebih dari sebulan penggunaan intensif, tidak ada perubahan bentuk sama sekali. Bahkan pertanyaan yang terlambat pun dijawab dengan segera, itulah yang meyakinkan saya untuk tetap bersama mereka.

LisaPeralatan studio, mekanisme kecil

Saya membutuhkan perlengkapan yang cocok untuk peralatan kecil di studio saya dan membandingkan opsi secara online untuk waktu yang lama. Saya sedikit gugup karena harganya lebih murah dibandingkan beberapa merek, namun suku cadangnya tiba dengan permukaan halus, tidak ada gerinda, dan bentuk gigi biasa, serta pemasangan berjalan lancar tanpa masalah pemasangan. Saat digunakan, kebisingan peralatan berkurang dengan jelas, dan peralatan tersebut terus beroperasi selama lebih dari sepuluh hari tanpa keausan atau kemacetan.

FAQ Pembeli

  • Bisakah Anda membuat perlengkapan pacu nilon sesuai gambar saya atau dari sampel?Ya. Kirimkan gambar dimensi atau perlengkapan sampel dengan modul, jumlah gigi, lubang, lebar muka, dan tingkat material. Kami memastikan apakah suku cadang tersebut sesuai dengan pencetakan atau pemesinan, mengutip keduanya jika relevan, dan dapat menghasilkan prototipe mesin sebelum perkakas apa pun digunakan.
  • Bahan mana yang harus saya pilih — PA, POM atau PEEK?PA (nilon 66) adalah pilihan umum, dan PA66 yang diperkuat serat memberikan masa pakai sekitar 60% lebih lama dibandingkan nilon standar. POM cocok untuk aplikasi yang mengutamakan stabilitas dimensi dan kontrol serangan balik daripada toleransi benturan. MENGINTIP atau PPS ditujukan untuk suhu tinggi atau layanan yang agresif secara kimia. Beri tahu kami beban, kecepatan, dan lingkungan dan kami akan merekomendasikannya.
  • Toleransi apa yang bisa Anda pegang pada perlengkapan plastik?Hal ini bergantung pada fitur, modul, ketebalan dinding, bahan, dan apakah komponen tersebut dicetak atau dikerjakan dengan mesin — komponen yang dikerjakan memiliki toleransi yang lebih ketat dibandingkan komponen yang dicetak. Nyatakan jarak tengah dan reaksi yang dibutuhkan perakitan Anda dan kami akan mengonfirmasi apa yang dapat dicapai sebelum mengutip.
  • Apakah roda gigi memerlukan pelumasan?Tidak dalam tugas normal; nilon dan POM dapat melumasi sendiri. Untuk pengoperasian terus menerus dengan kecepatan tinggi atau beban berat, sedikit gemuk yang kompatibel dapat memperpanjang masa pakai, dan kami akan menyatakannya pada tahap penawaran jika tugas Anda mendapat manfaat darinya.
  • Apa sampel, waktu tunggu, dan syarat pembayaran Anda?Sampel dihargai mulai USD 2 hingga USD 100 tergantung ukuran dan bahan, dengan pengiriman ekspres dibayar oleh pelanggan. Waktu tunggu sampel adalah 20 hari kerja dan produksi massal adalah 25 hari. Syarat pembayarannya adalah T/T atau L/C, dan pengepakannya adalah kantong plastik plus karton, atau kotak kayu untuk jumlah lebih besar.
  • Bisakah Anda menyediakan pinion yang cocok serta perlengkapan nilon?Ya. Memasok kedua bagian jaring dari satu bengkel berarti reaksi balik, jarak tengah, dan bentuk gigi disesuaikan pada tahap desain, bukan disesuaikan di lokasi. Kirimkan gambar pasangan, atau beban dan rasio yang Anda butuhkan, dan kami akan mengutip kedua bagian tersebut.

Produk Terkait dan Bacaan Lebih Lanjut

Minta Penawaran Nilon Spur Gear

Kirimkan modul, jumlah gigi, lubang, lebar muka, kualitas dan kuantitas material — atau gambar atau bagian sampel. Kami mengonfirmasi produksi cetakan atau mesin, kemampuan toleransi dan harga, dan membalas dalam waktu 24 jam.
