Penggantian Kopling Gigi Bentuk Drum GIGL

Kopling Roda Gigi Bentuk Drum GIGL untuk Transmisi Industri Tugas Berat

Jika alat berat Anda — rolling stand pabrik baja, penghancur pabrik semen, atau konveyor pertambangan — memerlukan kopling yang tidak akan mundur dari torsi tinggi, Penggantian RaydafonKopling Roda Gigi Bentuk Drum GIGLdibangun untuk pekerjaan yang tepat itu.

Gigi Berbentuk Drum Dibuat untuk Penggunaan di Dunia Nyata

Apa yang membuat inikopling roda gigi drummenonjol? Giginya berbentuk gendang. Mereka tidak hanya mentransfer kekuatan – mereka menangani kekacauan penggunaan di dunia nyata. Torsi maksimum mencapai 2000 kN·m, ukuran lubang berkisar antara 50 mm hingga 400 mm, dan memerlukan ketidaksejajaran sudut hingga 1,5 derajat. Selain itu, ini juga mengkompensasi perpindahan aksial dan radial yang akan membuat kopling biasa cepat aus.

Baja 42CrMo dengan Gigi Involute Tanah Presisi

Raydafon membuatnya dari baja berkekuatan tinggi 42CrMo, lalu menggiling gigi roda gigi yang rumit hingga presisi — sehingga aliran daya lancar dan keausan tetap rendah. Ini adalah bahan pokok yang dicari pembelikopling roda gigi torsi tinggi untuk aplikasi industri; itu terus berjalan bahkan ketika mesin didorong dengan keras.

Bersertifikat ISO 9001 dan Ramah Perawatan

Kopling ini tidak hanya tangguh — namun juga cerdas dalam hal pemeliharaan. Ini bersertifikat ISO 9001. Jaring roda gigi dilumasi, sehingga mengurangi getaran dan memperpanjang masa pakai, bahkan di tambang berdebu atau pabrik semen yang panas terik. Strukturnya yang ringkas berarti pemasangannya pada rolling mill atau penggerak konveyor tidak akan menjadi proyek besar. Itu sebabnya ini adalah pilihan teratas sebagai akopling gigi drum yang tahan lamadan pilihan yang lebih disukai untuk kopling roda gigi khusus untuk peralatan pertambangan — ukuran dan perawatan permukaan dapat disesuaikan dengan pengaturan Anda.

Harga Pabrik Kompetitif dari China

Pabrik Raydafon berada di China, jadi kami menyeimbangkan kualitas yang baik dengan harga yang masuk akal. Kami tidak menjual suku cadang yang seragam — kami bekerja sama dengan Anda untuk mendapatkan kopling yang tepat untuk alat berat Anda. Waktu henti yang lebih sedikit, efisiensi yang lebih baik, dan sambungan yang menjaga alat berat Anda tetap bergerak.

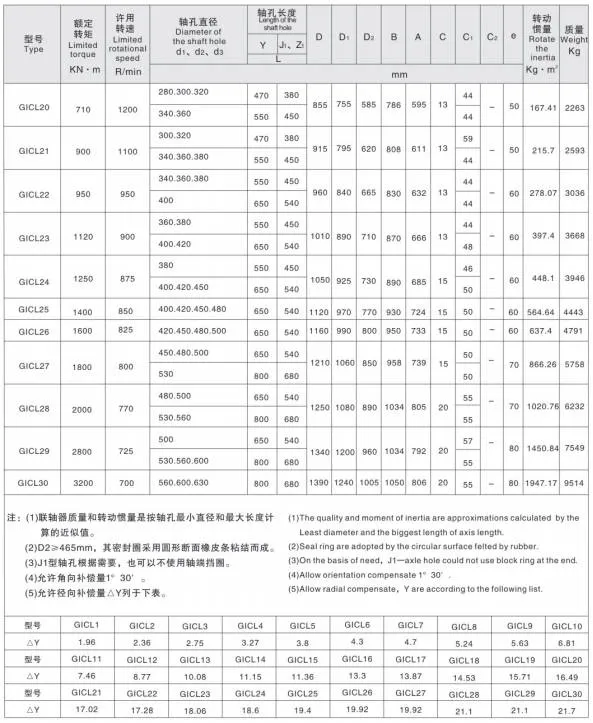

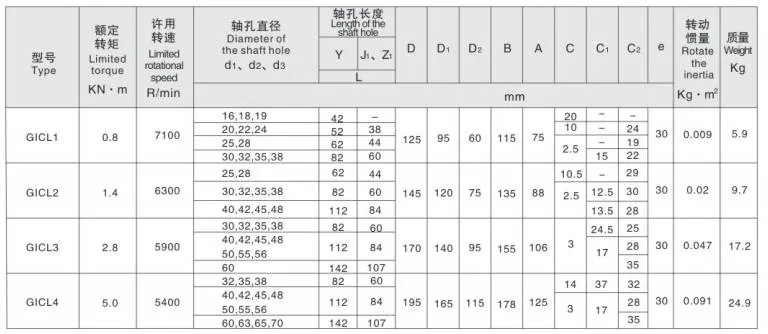

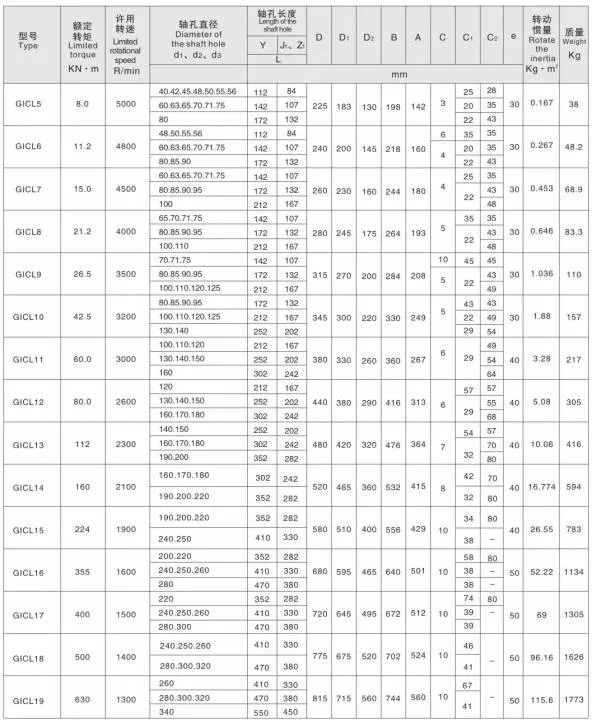

Spesifikasi Produk

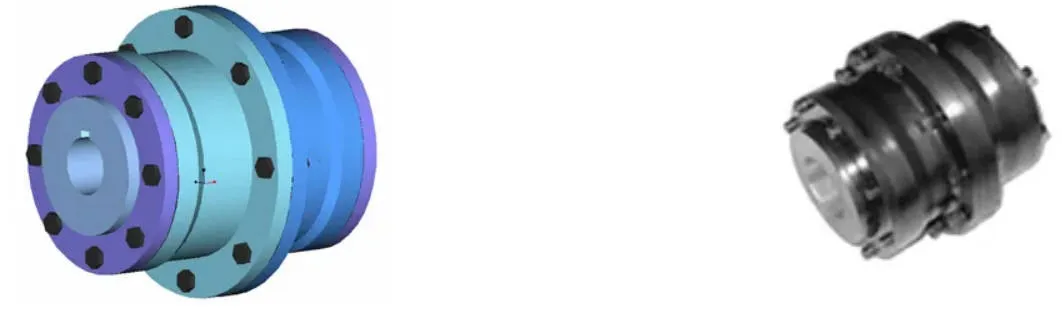

Fitur Produk

Kopling roda gigi berbentuk drum GIGL adalah opsi berkinerja tinggi dalam sistem kopling roda gigi fleksibel, yang dirancang untuk skenario industri berat di mana transmisi daya yang andal tidak dapat ditawar lagi.

Kapasitas Beban 15–20% Lebih Tinggi Dibandingkan Kopling Gigi Lurus

Apa yang membuat ini majukopling roda gigi bentuk drumpilihan utama adalah kemampuannya menangani misalignment sudut secara efektif sekaligus menjaga transmisi torsi tinggi tetap utuh. Dibandingkan dengan kopling roda gigi lurus, model GIGL memberikan peningkatan toleransi beban rata-rata sebesar 15–20% pada kondisi diameter luar selongsong bagian dalam yang sama dan kondisi diameter luar kopling maksimum. Hal ini menjadikannya pilihan yang tepat untuk aplikasi GIGL dengan beban tinggi.

Perpindahan Sudut Hingga 1°30'

Salah satu keuntungan terbesarnya adalah peningkatan kompensasi perpindahan sudut. Ketika perpindahan radial adalah nol, kopling roda gigi lurus hanya menangani 1°, namun kopling roda gigi bentuk drum GIGL meningkatkan hingga 1°30' — peningkatan sebesar 50%. Hal ini membuatnya ideal untuk lingkungan berkecepatan rendah dan beban berat sepertimesin pertambangan dan metalurgi, di mana toleransi ketidakselarasan merupakan sebuah terobosan.

Kontak Gigi yang Dioptimalkan, Kebisingan Lebih Rendah, Interval Perawatan Lebih Lama

Permukaan gigi berbentuk drum meningkatkan kontak antara gigi bagian dalam dan luar. Ini memperbaiki masalah umum pada kopling gigi lurus, seperti tepi yang terjepit dan konsentrasi tegangan di ujung gigi selama perpindahan sudut. Pada saat yang sama, ini mengurangi gesekan dan keausan, menurunkan kebisingan, dan memperpanjang interval perawatan. Bentuk selongsong gigi luar yang melebar membuat perakitan dan pembongkaran lebih mudah bagi tim pemeliharaan.

Efisiensi Transmisi 99,7%.

Dalam hal efisiensi transmisi, kopling roda gigi berbentuk drum GIGL mencapai 99,7% — angka yang menunjukkan keandalannya untuk penggunaan kopling roda gigi industri, mulai dari sistem konveyor di bidang manufaktur hingga mesin berat di bidang konstruksi. Selongsong gigi luar menggunakan gigi berbentuk drum untuk penyambungan halus, terbuat dari baja berkualitas tinggi dengan permukaan gigi keras sedang untuk menopang beban berat. Pengerasan permukaan gigi opsional (HRC ≥ 56) semakin meningkatkan daya tahan. Desainnya yang ringan menjaga inersia rotasi tetap rendah — ideal untuk peralatan yang mengutamakan kecepatan dan presisi.

Pelumasan, Penyegelan, dan Pertukaran yang Andal

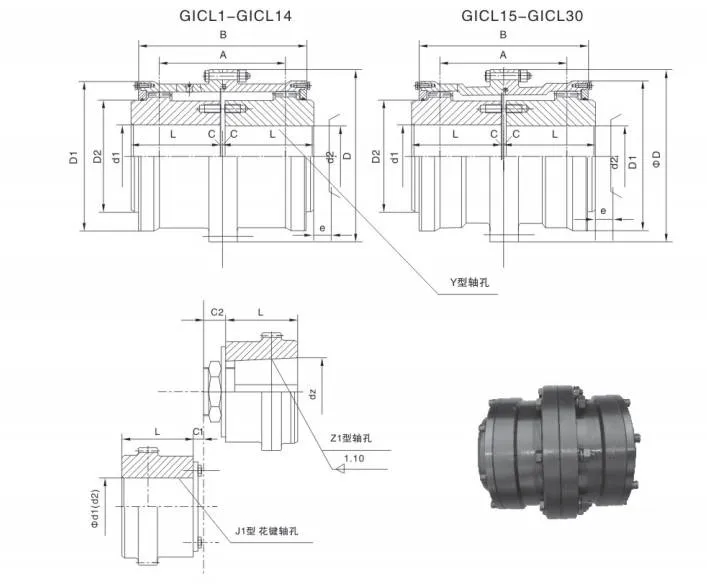

Untuk menjaga kopling roda gigi bentuk drum GIGL bekerja dengan baik dalam jangka panjang, kopling ini dilengkapi dengan struktur pelumasan dan seal yang andal yang memperpanjang masa pakai dan menyederhanakan perawatan. Desainnya yang simetris memastikan pertukaran komponen yang sangat baik, sehingga penggantian suku cadang menjadi mudah. Untuk pengoperasian berkecepatan tinggi dengan kecepatan periferal melebihi 36 m/s, keseimbangan dinamis mencegah getaran dan memastikan kinerja stabil. Konfigurasi lubang poros menawarkan fleksibilitas — menggabungkan tipe Y, Z1, dan J1 untuk memenuhi kebutuhan koneksi yang berbeda.

Berbagai Kopling Roda Gigi Bentuk Drum

Raydafon, terpercayaprodusen kopling gigi, memproduksi rangkaian lengkap kopling roda gigi berbentuk drum selain GIGL, termasuk varian GICL, GIICL, GICLZ, GIICLZ, dan NGCL — semuanya memenuhi standar industri yang ketat untuk menjamin kualitas.

Kompak, Kaku-Fleksibel, Perawatan Rendah

Kopling kaku-fleksibel ini memiliki banyak keunggulan: struktur kompak, radius putar kecil, kapasitas beban tinggi, efisiensi tingkat atas, kebisingan rendah, dan siklus perawatan yang lama. Ini sangat cocok untuk kondisi kecepatan rendah dan tugas berat dalam metalurgi (rolling mill), pertambangan (crusher), pengangkatan dan transportasi (crane), serta transmisi poros perminyakan, kimia, dan mesin umum.

Catatan Aplikasi

Karena kekakuan dan fleksibilitasnya yang tinggi tanpa elastisitas, produk ini tidak direkomendasikan untuk mesin yang memerlukan peredam getaran, penyanggaan, atau penyelarasan poros yang sangat ketat — seperti peralatan presisi yang bahkan getaran kecil pun dapat memengaruhi kinerja.

Skenario Aplikasi

Kopling roda gigi bentuk drum GIGL banyak digunakan di sektor industri berat yang memerlukan torsi tinggi, toleransi ketidaksejajaran, dan daya tahan.

Mengapa Membeli dari Raydafon

Raydafon berbasis di Tiongkokpemasok kopling gigidengan pengalaman lebih dari satu dekade dalam komponen transmisi mekanis. Kami menyeimbangkan kualitas yang baik dengan harga pabrik yang kompetitif, dan kami tidak menjual suku cadang yang seragam — kami bekerja sama dengan Anda untuk mencocokkan kopling yang tepat dengan alat berat Anda.

Ukuran Khusus dan Perawatan Permukaan

Butuh ukuran lubang tertentu, pengerasan permukaan gigi (HRC ≥ 56), atau konfigurasi lubang poros khusus? Kami menyesuaikan ukuran dan perawatan permukaan agar sesuai dengan pengaturan Anda.

Pengiriman Cepat dan Dukungan Teknis

Model standar dikirim dengan cepat, dan tim teknik kami memberikan panduan pemasangan dan commissioning berdasarkan permintaan. Waktu henti yang lebih sedikit, efisiensi yang lebih baik, dan sambungan yang menjaga alat berat Anda tetap bergerak.
