Silinder Hidraulik Luffing Derek
  • Silinder Hidraulik Luffing DerekSilinder Hidraulik Luffing Derek
  • Silinder Hidraulik Luffing DerekSilinder Hidraulik Luffing Derek

Silinder Hidraulik Luffing Derek

Silinder hidrolik luffing derek Raydafon adalah silinder kontrol sudut boom untuk derek bergerak dan mesin pelabuhan. Model referensi ZXSTC1000S.2.5-00: lubang Φ320, batang Φ280, langkah 4000 mm, jarak pemasangan 4750 mm, tekanan kerja 32 MPa, daya dorong dinamis waktu nyata 3000 kN, berat unit 1522 kg. Bodinya terbuat dari baja paduan berkekuatan tinggi tingkat penerbangan 7 lintasan, berumur ganda untuk menstabilkan kekuatan tarik di atas 1250 MPa. Segel progresif rangkap tiga dengan cincin komposit karet perfluoroether yang diimpor Jerman dan bibir debu berundak 5 μm. Servo elektro-hidraulik terintegrasi dengan umpan balik posisi magnetostriktif ±0,03 mm untuk stabilitas kecepatan sangat rendah 0,08 mm/s. Siklus bebas perawatan 5000 jam. Lubang khusus Φ50-500 mm, tahan semprotan garam dan debu. MOQ 5 unit, waktu tunggu massal 45-60 hari. Kirim model derek, kebutuhan dorong, dan kuantitas untuk mendapatkan penawaran.
Pengangkatan Derek · Model ZXSTC1000S.2.5-00

Silinder Hidraulik Luffing Derek Khusus untuk Derek Bergerak dan Mesin Pelabuhan — Pasokan Langsung Produsen OEM

Silinder hidraulik luffing derek mengontrol sudut boom pada derek bergerak. Raydafon membangunnya dengan desain teleskopik multi-tahap kerja ganda yang memanjang dalam jarak jauh dan memendek secara kompak. Bodinya dibuat 7-pass die-forged dari baja paduan berkekuatan tinggi kelas penerbangan dan berumur ganda untuk menstabilkan kekuatan tarik di atas 1250 MPa. Penyegelan progresif rangkap tiga dan modul servo magnetostriktif menangani tuntutan semprotan garam, debu, dan presisi pada siklus kerja pelabuhan dan tenaga angin.

3000 buku Dorongan dinamis waktu nyata
32 MPa Tekanan kerja
Φ320×Φ280 Lubang × batang
4000mm Stroke
5000 jam Bebas perawatan
Model referensi

ZXSTC1000S.2.5-00 — Spesifikasi Lengkap

Model referensi adalah konfigurasi produksi nyata yang digunakan untuk sirkuit luffing mobile crane angkat berat. Lubang dan goresan khusus tersedia pada proses menggambar yang sama.

Nama silinder Nomor gambar Membosankan ΦD Batang Φd Pukulan S Memasang. L Tekanan Pelabuhan Berat
Silinder hidrolik luffing ZXSTC1000S.2.5-00 Φ320 Φ280 4000mm 4750mm 32 MPa 2-M27×2
4-G1/4
1522kg

Sirkuit derek dengan pola dorong atau pemasangan berbeda dapat dibuat sesuai gambar Anda. Kirimkan merek dan model crane, gaya dorong yang dibutuhkan, dan gambar pemasangan. Untuk rentang silinder mobile crane yang lebih luas, lihatSilinder Hidraulik Derek Bergerakkategori.

Rekayasa menyelam lebih dalam

Empat Teknologi Yang Membuat Silinder Ini Berbeda

01

Kontrol beban adaptif kondisi penuh

Badan silinder dibuat dari bahan kelas penerbangan. Raydafon menggunakan baja paduan berkekuatan tinggi khusus yang melewati tujuh lintasan die-forging dan kemudian perlakuan panas penuaan ganda. Penuaan ganda menstabilkan struktur material sehingga kekuatan tarik tetap di atas 1250 MPa. Pada silinder dorong 3000 kN yang menjalankan siklus pengangkatan terus menerus, struktur butiran itulah yang menjaga umur kelelahan tetap stabil di bawah tekanan 32 MPa.

≥1250 tarik MPa
02

Kontrol servo presisi tingkat mikron

Tim teknik Raydafon mengembangkan modul servo elektro-hidraulik terintegrasi yang menggantikan pengaturan kontrol katup tradisional yang terpisah. Grup katup menggunakan inti katup servo tingkat penerbangan dan sensor perpindahan magnetostriktif dengan akurasi ±0,03 mm. Kombinasi tersebut mendukung pengoperasian stabil pada kecepatan sangat rendah pada 0,08 mm/s, sehingga operator dapat memosisikan boom tanpa stick-slip atau overshoot selama pengoperasian pemuatan halus.

±0,03 akurasi sensor mm
03

Perlindungan umur panjang lingkungan yang ekstrim

Mesin pelabuhan mengalami erosi akibat semprotan garam. Peralatan metalurgi mendeteksi debu bersuhu tinggi. Raydafon membangun struktur perlindungan penyegelan progresif rangkap tiga untuk keduanya. Segel utamanya adalah cincin komposit karet perfluoroether yang diimpor dari Jerman dengan desain bibir ganda untuk kompensasi tekanan dua arah. Lapisan tengah menggunakan bibir debu berundak yang mencegat partikel padat yang lebih besar dari 5 μm. Kemampuan anti-polusi 40% lebih tinggi dibandingkan segel bibir tunggal tradisional. Siklus gabungan dinilai bebas perawatan 5000 jam.

5 bibir debu μm
04

Sistem hidraulik yang dioptimalkan efisiensi energi

Desain hemat energi Raydafon berasal dari analisis bagaimana mesin konstruksi sebenarnya bekerja. Sirkuit amplitudo diferensial mengurangi volume sirkulasi oli hidrolik sebesar 35% dalam kondisi tanpa beban. Dikombinasikan dengan kelompok pompa motor sinkron magnet permanen berefisiensi tinggi, konsumsi energi komprehensif sistem ini turun sebesar 28% dibandingkan dengan solusi tradisional. Pada derek yang menjalankan shift 8 jam, hal ini berarti pengurangan konsumsi bahan bakar atau baterai secara terukur.

-28% energi sistem

Mengapa Silinder Hidraulik Luffing Raydafon Crane

A

20 tahun di bidang hidrolik

Raydafon telah memproduksi silinder hidrolik selama dua dekade. Tim teknik mengembangkan silinder, modul servo, dan sistem seal secara internal, sehingga perubahan spesifikasi ditangani langsung dari sumbernya, bukan melalui pemasok luar.

B

Kontrol penuh mulai dari penempaan hingga perakitan

Penempaan bodi, perlakuan panas, pengasahan, pelapisan krom, perakitan segel, dan uji tekanan semuanya dilakukan di pabrik Raydafon. Hal ini menjaga ketertelusuran tetap utuh dan mengurangi varians batch yang Anda dapatkan dari beberapa pemasok.

C

Harga pabrik langsung

Dijual dengan model penjualan langsung. Performa yang sebanding dengan sekitar 60% biaya merek Eropa dan Amerika pada tingkat spesifikasi yang sama. Tidak ada margin perdagangan yang ditambahkan antara pabrik dan pembeli.

D

Kustomisasi spesifikasi lengkap

Diameter lubang silinder dari Φ50 mm hingga Φ500 mm dapat dibuat khusus. Goresan, jarak pemasangan, jenis port, dan pola pemasangan dibuat berdasarkan gambar Anda, sehingga model derek non-standar dapat dicocokkan dengan tepat.

E

Divalidasi dalam kondisi pelabuhan dan tenaga angin

Sistem penyegelan rangkap tiga dan modul servo telah dibangun untuk semprotan garam mesin pelabuhan dan kondisi pengangkatan berat tenaga angin. Desainnya menargetkan lokasi kerja nyata, bukan kondisi laboratorium.

F

dukungan oem

Kirimkan merek dan model derek, atau nomor gambar. Raydafon merekayasa balik, mengambil sampel dan mengutip kumpulan khusus pada gambar yang sama. Mendukung kemasan label pribadi untuk pelanggan OEM.

Gambar Dimensi

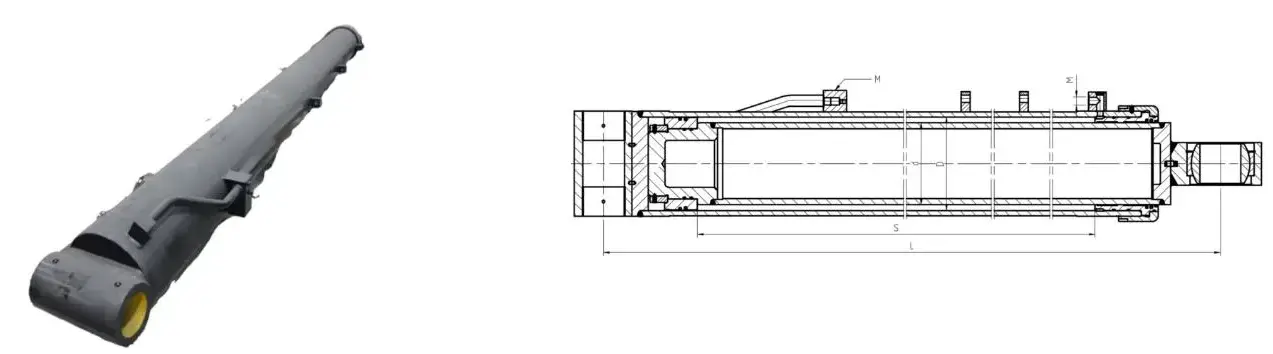

Crane luffing hydraulic cylinder dimension drawing
Ikhtisar pemasangan — antarmuka lubang/batang, posisi port, dan pola pemasangan

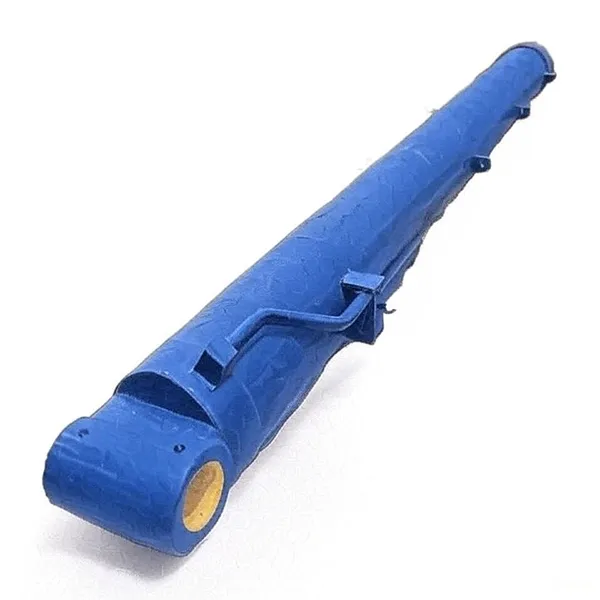

Crane luffing hydraulic cylinder product view
Tampilan produk — badan silinder dan rakitan batang

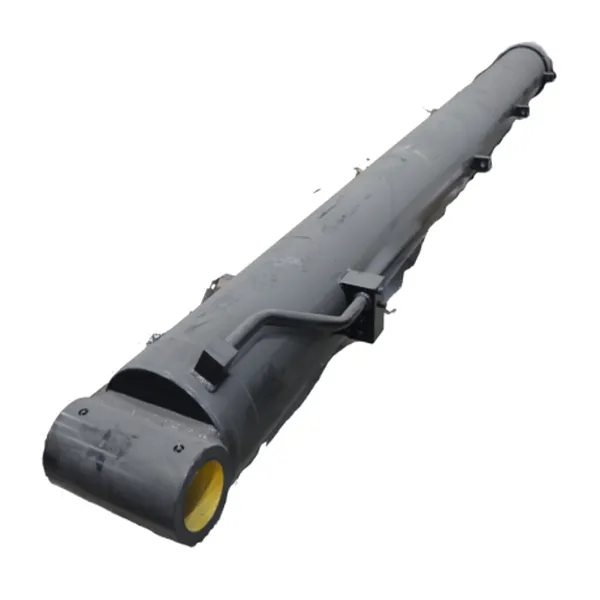

Crane luffing hydraulic cylinder detail
Detail port dan segel — 2-M27×2 plus antarmuka 4-G1/4

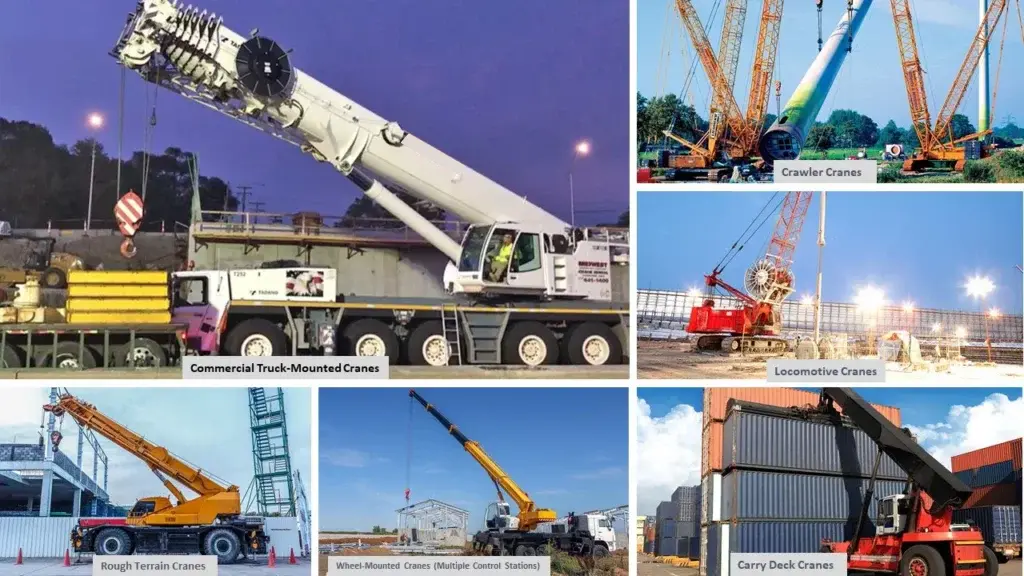

Crane luffing hydraulic cylinder application
Referensi aplikasi — dipasang pada sirkuit luffing mobile crane

Dimana Silinder Hidraulik Luffing Derek Digunakan

01

Derek bergerak

Kontrol sudut boom pada mobile crane yang dipasang di truk dan segala medan. Menangani gaya dorong yang diperlukan untuk menaikkan dan menahan boom di bawah beban penuh.

02

Mesin pelabuhan

Derek kapal-ke-pantai dan pekarangan di lingkungan dengan semprotan garam. Segel progresif rangkap tiga dan pelapisan krom keras memperpanjang siklus perawatan dalam pengoperasian di pesisir.

03

Peralatan tenaga angin

Boom crane luffing pada kapal instalasi dan pemeliharaan. Stabilitas daya dorong tinggi dan kontrol servo tingkat mikron penting untuk penentuan posisi presisi di lepas pantai.

04

Teknik berat dan metalurgi

Peralatan pengangkat industri dalam kondisi suhu tinggi dan debu. Sirkuit hemat energi mengurangi konsumsi bahan bakar atau baterai pada shift panjang.

Lembar Spesifikasi Pesanan

Model referensi
ZXSTC1000S.2.5-00
Dorongan dinamis waktu nyata
3000 buku
Tekanan kerja
32 MPa
Diameter lubang
Φ320 mm (tersedia Φ50-500 mm khusus)
Diameter batang
Φ280mm
Stroke
4000mm
Jarak pemasangan
4750mm
Berat satuan
1522kg
Pelabuhan/antarmuka
2-M27×2 ditambah 4-G1/4
Penempaan tubuh
Baja paduan kelas penerbangan die-forged 7-pass, kekuatan tarik dua kali lipat hingga ≥1250 MPa
Kontrol servo
Servo elektro-hidraulik terintegrasi, sensor magnetostriktif dengan akurasi ±0,03 mm, kecepatan sangat rendah 0,08 mm/s
Penyegelan
Segel progresif rangkap tiga, cincin utama komposit perfluoroether Jerman, bibir debu berundak 5 μm
Hemat energi
Sirkuit amplitudo diferensial, sirkulasi oli 35% lebih sedikit tanpa beban, konsumsi energi sistem 28% lebih rendah
Siklus pemeliharaan
5000 jam bebas perawatan
Kustomisasi
Lubang khusus spesifikasi lengkap Φ50-500 mm, kemasan OEM dan label pribadi
MOQ
5 unit per model
Waktu tunggu massal
45-60 hari setelah persetujuan deposit dan penarikan
Dasar kutipan
Model dan tonase derek, kebutuhan daya dorong, spesifikasi lubang/langkah, ukuran pelabuhan, kuantitas, pelabuhan tujuan

Bagaimana Pesanan Anda Bergerak Melalui Raydafon

  1. 01

    Ringkasan Aplikasi

    Kirim model dan tonase derek, daya dorong yang dibutuhkan, spesifikasi lubang/langkah, ukuran pelabuhan, kuantitas dan pelabuhan tujuan.

  2. 02

    Pemilihan dan Kutipan Model

    Raydafon mengonfirmasi apakah model referensi cocok, atau apakah diperlukan pembuatan khusus. Kutipan FOB Ningbo dikeluarkan dengan lead time.

  3. 03

    Persetujuan Menggambar

    Untuk pembuatan khusus, Raydafon merekayasa balik suku cadang OEM, memproduksi sampel, dan mengonfirmasi lubang, goresan, jarak pemasangan, dan dimensi port dengan pembeli.

  4. 04

    Penempaan dan Perlakuan Panas

    Penempaan cetakan 7 jalur dan perlakuan panas penuaan ganda menstabilkan tubuh hingga kekuatan tarik di atas 1250 MPa. Pengasahan dan pelapisan krom keras menyusul.

  5. 05

    Uji Perakitan dan Tekanan

    Piston, segel, modul servo, dan penyangga dirakit. Silinder diuji tekanannya pada 32 MPa dan diuji langkahnya untuk kelancaran dan respons servo.

  6. 06

    Pengepakan dan Pengiriman

    Silinder dikemas dalam kotak kayu yang diperkuat dengan minyak anti karat dan tutup ujung pelindung. Dikirim melalui laut, udara atau ekspres dengan daftar pengepakan, faktur dan laporan inspeksi.

Dokumentasi dan Dukungan Kualitas

  • ✓
    Sertifikat Bahan

    Sertifikat baja paduan bodi, catatan perlakuan panas penuaan ganda, lembar data senyawa segel disediakan pada setiap pengiriman.

  • ✓
    Laporan Uji Tekanan

    Setiap silinder diuji tekanannya pada 32 MPa sebelum pengepakan. Kebocoran, kelancaran gerakan, respons servo, dan pemasangan port dicatat.

  • ✓
    Catatan Inspeksi Dimensi

    Lubang, batang, langkah, jarak pemasangan, dan dimensi port dicatat berdasarkan spesifikasi yang dipesan atau gambar pelanggan.

  • ✓
    Ekspor Pengepakan

    Kotak kayu yang diperkuat dengan minyak anti karat dan tutup ujung pelindung. Batch silinder besar dipalet dan diikat untuk angkutan laut.

Pertanyaan yang Sering Diajukan

Apa itu silinder hidrolik luffing crane?

Silinder hidraulik luffing derek adalah komponen hidraulik yang mengontrol sudut boom pada derek bergerak. Luffing mengacu pada menaikkan atau menurunkan boom, dan silinder menggerakkan gerakan ini melalui desain teleskopik multi-tahap kerja ganda. Ini adalah salah satu silinder inti pada mobile crane di samping silinder penyeimbang dan silinder cadik.

Apa model referensi dan daya dorongnya?

Model referensinya adalah ZXSTC1000S.2.5-00 dengan daya dorong dinamis real-time 3000 kN, tekanan kerja 32 MPa, lubang Φ320 mm, batang Φ280 mm, langkah 4000 mm, jarak pemasangan 4750 mm, dan berat unit 1522 kg. Raydafon mendukung bore dan stroke khusus untuk merek derek OEM.

Bahan dan proses penempaan apa yang digunakan?

Badan silinder dibuat 7-pass die-forged dari baja paduan berkekuatan tinggi tingkat penerbangan, kemudian mengalami penuaan ganda untuk menstabilkan kekuatan tarik di atas 1250 MPa. Proses penempaan ini meningkatkan struktur butiran dan umur kelelahan dibandingkan dengan pengecoran konvensional atau pemesinan dari batangan, yang penting pada silinder dorong 3000 kN yang menjalankan siklus pengangkatan terus menerus.

Seberapa presisi kontrol servonya?

Raydafon menggunakan modul servo elektro-hidraulik terintegrasi dengan inti katup servo tingkat penerbangan dan sensor perpindahan magnetostriktif dengan akurasi ±0,03 mm. Hal ini mendukung pengoperasian stabil pada kecepatan sangat rendah pada 0,08 mm/s, sehingga operator dapat memosisikan boom secara tepat tanpa stick-slip.

Bagaimana cara kerja sistem penyegelan rangkap tiga?

Struktur penyegelan progresif rangkap tiga memiliki tiga lapisan. Segel utamanya adalah cincin komposit karet perfluoroether yang diimpor dari Jerman dengan desain bibir ganda untuk kompensasi tekanan dua arah. Lapisan tengah menggunakan bibir debu berundak yang mencegat partikel padat yang lebih besar dari 5 μm. Lapisan luar memberikan perlindungan tambahan pada wiper. Kemampuan anti polusi 40% lebih tinggi dibandingkan segel bibir tunggal.

Bagaimana mekanisme penghematan energi?

Raydafon menggunakan sirkuit amplitudo diferensial inovatif yang mengurangi volume sirkulasi oli hidrolik sebesar 35% dalam kondisi tanpa beban. Dikombinasikan dengan grup pompa motor sinkron magnet permanen berefisiensi tinggi, konsumsi energi komprehensif sistem berkurang sebesar 28% dibandingkan dengan solusi tradisional.

Berapa siklus pemeliharaan dan rentang penyesuaiannya?

Silinder ini dirancang untuk siklus bebas perawatan 5000 jam di lingkungan yang terkena garam dan debu. Raydafon mendukung penyesuaian spesifikasi lengkap diameter lubang silinder dari Φ50 mm hingga Φ500 mm, ditambah kemasan OEM dan label pribadi. MOQ adalah 5 unit per model.

Bagaimana cara meminta penawaran?

Kirimkan model dan tonase crane Anda, daya dorong yang dibutuhkan, spesifikasi lubang/langkah, ukuran port, kuantitas dan port tujuan. Raydafon akan mengkonfirmasi model atau merancang pembuatan khusus, kemudian menawarkan penawaran FOB Ningbo dengan waktu tunggu dan detail pengepakan.

Siap Mendapatkan Silinder Hidraulik Luffing Derek Khusus?

Kirimkan model dan tonase derek Anda, daya dorong yang diperlukan, spesifikasi lubang/langkah, dan jumlah pesanan. Raydafon akan mengkonfirmasi model atau merancang pembuatan khusus, kemudian menawarkan penawaran FOB Ningbo dengan waktu tunggu dan detail pengepakan.
