Silinder Hidraulik Penyeimbang Derek
  • Silinder Hidraulik Penyeimbang DerekSilinder Hidraulik Penyeimbang Derek
  • Silinder Hidraulik Penyeimbang DerekSilinder Hidraulik Penyeimbang Derek

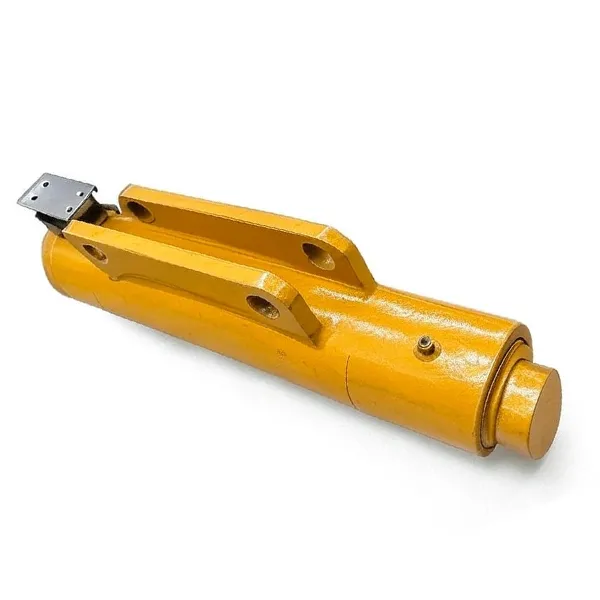

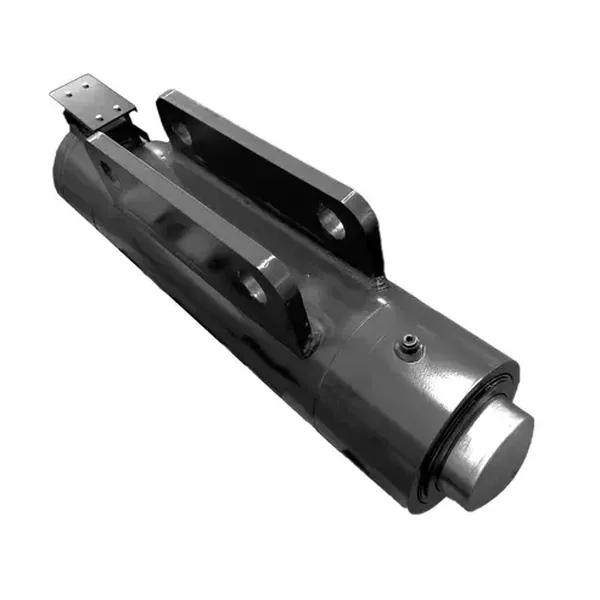

Silinder Hidraulik Penyeimbang Derek

Silinder hidrolik penyeimbang derekuntuk mobile crane dan peralatan pelabuhan. Memindahkan blok penyeimbang secara real time untuk menjaga goyangan boom dalam ±1° dan mengurangi penghentian yang tidak seimbang. Dibuat untuk crane segala medan kelas QAY220 berbobot 200–220 ton.

MembosankanΦ200mm· BatangΦ100 mm· Stroke180mm· Tekanan kerja25/40 MPa· Berat124kg· Gambar No.QAY220.12/13A-00· Baja paduan kelas 35CrMo · Pabrik ISO 9001 · MOQ 1 pc · Stroke khusus tersedia · Penawaran dalam 24 jam.

Lubang Φ200 · Batang Φ100 · 25/40 MPa · Pabrik OEM

Silinder Hidraulik Penyeimbang Derek untukMobile Cranes dan Peralatan Pelabuhan — Stroke Khusus, Penawaran 24 Jam

Raydafon memproduksi silinder hidrolik penyeimbang derek yang menjaga keseimbangan boom Anda saat beban bergerak. Dibuat dari baja paduan berkekuatan tinggi dengan perlakuan permukaan berlapis krom atau anti-korosi, silinder ini menghasilkan keluaran gaya yang stabil, kontrol goyangan boom ±1°, dan penghematan energi lebih dari 15% dibandingkan silinder konvensional pada beban setara. Pasokan langsung pabrik dari Ningbo, Tiongkok — Kontrol proses ISO 9001, MOQ 1 buah, goresan khusus, dan antarmuka pemasangan tersedia.

Bosan)
Φ200mm
Batang (d)
Φ100 mm
Pukulan (S)
180mm
Instal Jarak
530mm
Tekanan Kerja
25/40 MPa
Berat
124kg
Gambar No.
QAY220.12/13A-00
MOQ
1 buah

Apa yang Dilakukan Silinder Hidraulik Penyeimbang Derek pada Derek Anda

Silinder hidraulik penyeimbang adalah aktuator inti sistem penyeimbang derek bergerak. Saat boom memanjang, silinder menggerakkan blok penyeimbang secara real time untuk menjaga pusat gravitasi derek tetap berada di dalam selubung aman. Tanpanya, crane bergantung pada beban penyeimbang yang tetap — artinya kapasitas angkat akan berkurang atau sasis harus lebih berat dari yang diperlukan.

Silinder penyeimbang Raydafon bekerja dengan sistem kontrol hidraulik derek untuk menerjemahkan sinyal sensor atau operator ke posisi penyeimbang yang tepat. Hasilnya adalah gerakan boom yang lebih mulus, lebih sedikit goyangan saat mengangkat pada hari berangin, dan lebih sedikit penghentian yang tidak terduga akibat alarm ketidakseimbangan. Untuk sumber pembelisilinder hidrolik industri, ini adalah komponen yang paling mempengaruhi waktu siklus dan margin keselamatan secara langsung.

Jika crane Anda menggunakan fungsi penyeimbang yang berbeda — misalnya sistem luffing jib — bandingkansilinder hidrolik luffing derekatau telusuri selengkapnyarentang silinder hidrolik derek selulersebelum memilih.

Spesifikasi Silinder Hidraulik Penyeimbang Derek

Model standar di bawah ini mencakup sebagian besar sistem penyeimbang derek bergerak dengan kapasitas 200–220 ton. Tersedia lubang, goresan, dan jarak pemasangan khusus — kirimkan gambar Anda dan kami akan mengembalikan rekomendasi ukuran dalam waktu 24 jam.

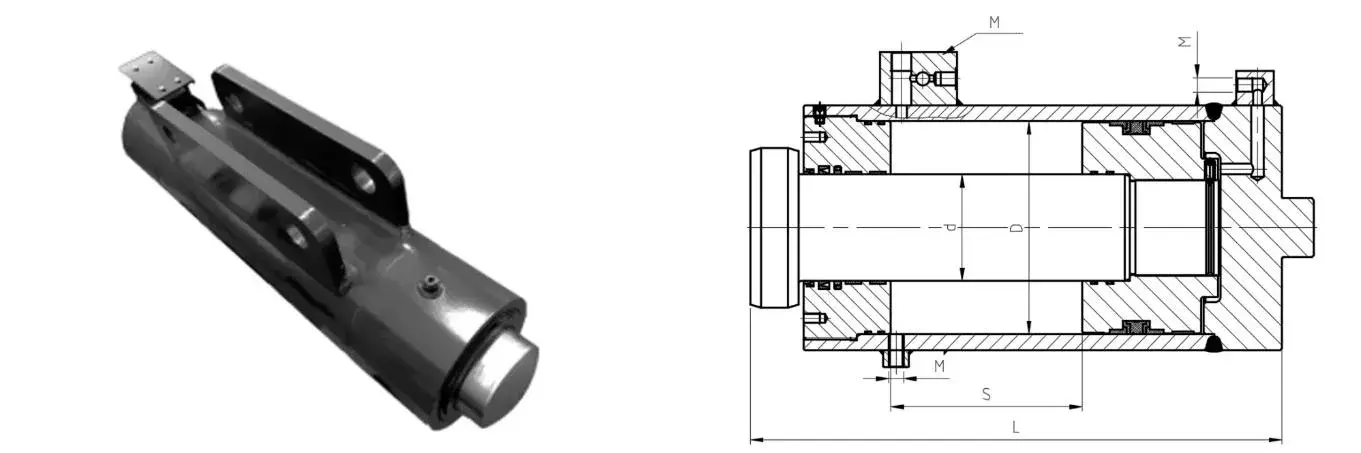

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Gambar dimensi silinder hidrolik penyeimbang derek — QAY220.12/13A-00

Silinder Hidraulik Penyeimbang Derek Standar — Data Teknis
Nama Silinder Gambar No. Bosan Batang d Pukulan S Pasang Jarak L Tekanan Kerja Antarmuka M Berat
Silinder Hidraulik Penyeimbang QAY220.12/13A-00 Φ200mm Φ100 mm 180mm 530mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124kg
Lubang Φ200 mm Batang Φ100 mm Pukulan 180mm 25/40 MPa 124kg QAY220.12/13A-00

Bukan ukuran yang Anda butuhkan? Kami juga membuat silinder penyeimbang khusus untuk kelas tonase derek lainnya. Kirimkan antarmuka lubang, langkah, tekanan, dan pemasangan — atau cukup teruskan nomor gambar Anda — dan teknisi kami akan mengonfirmasi kecocokannya.

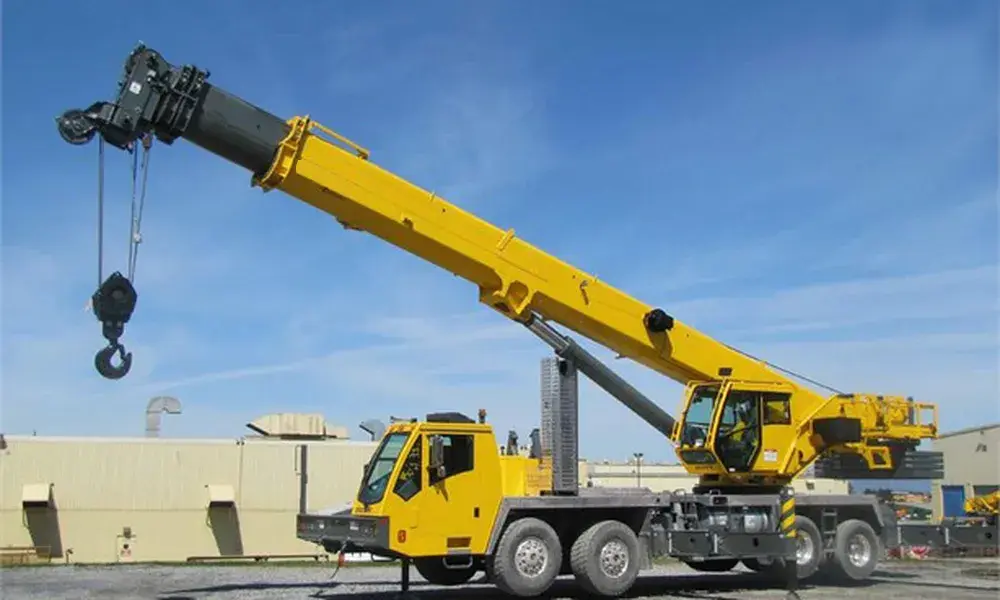

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Mengapa Insinyur Pengadaan Memilih Silinder Penyeimbang Raydafon

Tiga alasan komersial mendorong repeat order:interval servis yang lebih lama, tenaga pemeliharaan yang lebih sedikit, dan keluaran gaya yang stabil pada langkah penuh.

01

Bodi Baja Paduan Kekuatan Tinggi

Menahan tekanan tinggi dan beban berat tanpa deformasi dalam tugas terus menerus. Pelapisan krom permukaan atau lapisan anti korosi menangani kondisi lokasi yang lembab, terkena garam, dan berdebu.

02

Penentuan Posisi Yang Tepat

Bekerja dengan sistem kontrol hidraulik derek untuk teleskopik yang mulus — pemosisian ulang beban penyeimbang dengan cepat selama pengangkatan, dan penyesuaian keseimbangan tingkat milimeter selama penempatan halus.

03

Instalasi Modular

Sesuai dengan titik pemasangan derek yang ada tanpa modifikasi skala besar. Segel dan port servis dapat diakses dengan alat standar — sebagian besar penggantian segel selesai dalam waktu 30 menit di lokasi.

04

Hemat Energi

Output gaya disesuaikan secara real time dengan kondisi kerja. Dibandingkan dengan silinder konvensional dengan kekuatan setara, konsumsi energi berkurang lebih dari 15%.

Aplikasi: Tempat Pembeli Memasang Silinder Ini

Silinder hidraulik penyeimbang ditentukan di mana derek harus tetap seimbang saat posisi beban atau boom berubah. Instalasi yang umum meliputi:

Derek Kontainer Pelabuhan Derek Kapal-ke-Pantai Menara Crane Mobile Crane Segala Medan Derek Perayap Derek Instalasi Turbin Angin Rigging Alat Berat Ereksi Struktur Baja Pengangkatan Bangunan Prefabrikasi Derek Gantry Galangan Kapal

Butuh fungsi derek terkait? Tinjau selengkapnyaseri silinder hidrolik derek seluleratau iturentang silinder hidrolik teleskopikuntuk aplikasi ekstensi boom.

Silinder Penyeimbang Khusus — OEM, Label Pribadi, dan Produksi Berbasis Gambar

Raydafon adalah produsen silinder hidrolik OEM, bukan perusahaan dagang. Kustomisasi terjadi di dalam fasilitas ISO 9001 kami di Ningbo, Tiongkok — lini yang sama yang membuat silinder standar kami.

A

Ukuran Lubang & Batang

Dari lubang Φ40 mm hingga Φ400 mm. Batang berlapis krom keras dengan diameter khusus dan kekasaran permukaan.

B

Pukulan & Pemasangan

Panjang kayuhan khusus, jarak pemasangan, lubang pin, pemasangan flensa atau trunnion sesuai kebutuhan.

C

Tekanan & Segel

Tekanan kerja hingga 40 MPa ke atas. Merek segel disesuaikan dengan suhu dan cairan pengoperasian Anda.

D

Pelapisan & Penandaan

Pelapisan krom, lapisan atau pengecatan anti korosi. Tersedia papan nama dan penandaan label pribadi.

Kirim gambar PDF, DWG, DXF atau STEP dengan tekanan kerja, aliran, dan antarmuka pemasangan Anda. Teknisi kami mengembalikan rekomendasi ukuran dan harga pabrik dalam waktu 24 jam.

Kontrol Kualitas, Sertifikasi dan Garansi 12 Bulan

Setiap silinder penyeimbang melewati rute pemeriksaan yang terdokumentasi sebelum pengiriman — bukti yang diandalkan pembeli di luar negeri untuk persetujuan vendor dan pemeriksaan masuk.

  • Proses manufaktur bersertifikat ISO 9001
  • Verifikasi baja masuk dan catatan perlakuan panas
  • Lubang diasah, ketebalan batang krom dan laporan kekasaran permukaan
  • Uji tekanan pada tekanan kerja terukur 1,5× sebelum pengepakan
  • Pemeriksaan kesesuaian segel, goresan, dan dimensi pemasangan
  • Garansi terbatas 12 bulan terhadap cacat produksi

Cara Memesan: MOQ, Lead Time, Pengepakan dan Pengiriman

MOQ

1 buah

Ukuran standar dikirimkan mulai 1 buah. Penetapan harga volume dari 20 buah untuk proyek OEM.

MEMIMPIN

15 – 30 Hari

Setelah penarikan konfirmasi dan deposit. Desain khusus dapat diperpanjang hingga 45 hari.

MENGEMAS

Kasus Kayu

Film anti karat VCI, pengering, palet khusus untuk lubang besar. Kemasan berstandar ekspor.

MENGIRIMKAN

Laut / Udara / Ekspres

Ketentuan EXW, FOB, CIF dan DDP. Dokumen ekspor lengkap: CI, PL, CO, Formulir A/E, sertifikat material.

Silinder Hidraulik Penyeimbang Derek — FAQ Pembeli

Apa fungsi silinder hidrolik penyeimbang crane?

Ini menggerakkan blok penyeimbang secara real-time untuk menjaga pusat gravitasi derek tetap berada di dalam selubung aman saat boom memanjang atau beban bergerak. Hal ini memungkinkan sasis yang lebih ringan untuk mengangkat beban yang sama, mengurangi goyangan boom, dan menghilangkan penghentian yang disebabkan oleh alarm ketidakseimbangan.

Apa spesifikasi standar silinder penyeimbang derek Anda?

Lubang Φ200 mm, batang Φ100 mm, langkah 180 mm, jarak pemasangan 530 mm, tekanan kerja 25 MPa dan 40 MPa, antarmuka 3-G1/4 · M20×1.5 · 2-M14×1.5, berat 124 kg. Nomor gambar QAY220.12/13A-00.

Bisakah Anda menyesuaikan antarmuka bore, stroke, dan pemasangan?

Ya. Kami membuat silinder penyeimbang khusus dengan lubang mulai dari Φ40 mm hingga Φ400 mm, langkah khusus dan jarak pemasangan, lubang pin atau pemasangan flensa, dan ulir antarmuka apa pun yang diperlukan. Kirim gambar PDF, DWG, DXF atau STEP dan kami akan mengutip dalam waktu 24 jam.

Berapa tekanan kerja maksimum?

Model standar diberi peringkat 25 MPa kontinu dan 40 MPa puncak. Peringkat tekanan yang lebih tinggi tersedia berdasarkan permintaan dengan pemilihan segel dan ketebalan batang krom yang sesuai.

Apa MOQ, lead time dan garansi?

MOQ 1 buah untuk ukuran standar. Waktu tunggu 15–30 hari setelah konfirmasi penarikan dan setoran. Garansi terbatas 12 bulan terhadap cacat produksi. Dokumen ekspor lengkap disertakan pada setiap pengiriman.

Model derek manakah yang menggunakan silinder penyeimbang ini?

Derek ini dirancang untuk derek bergerak kelas QAY220 dan derek segala medan yang setara dengan kapasitas 200–220 ton. Kami juga menyediakan silinder penyeimbang untuk kelas tonase lainnya — kirimkan model crane dan nomor gambar Anda untuk pemeriksaan kompatibilitas.

Bagaimana cara memasang silinder penyeimbang pada derek yang sudah ada?

Silinder menggunakan desain pemasangan modular yang sesuai dengan titik pemasangan derek yang ada tanpa modifikasi besar. Konfirmasikan diameter pin pemasangan, jarak pemasangan, dan antarmuka hidraulik sebelum memesan. Gambar instalasi terperinci disediakan bersama pengiriman. Teknisi kami juga dapat meninjau rencana pemasangan Anda sebelum pengiriman.

Bisakah saya memesan sampel sebelum melakukan pemesanan massal?

Ya. Pesanan sampel diterima untuk ukuran standar. Biaya sampel dan pengiriman dikutip secara terpisah dan dapat dikreditkan pada pesanan massal pertama.

Minta Penawaran Silinder Penyeimbang Derek

Kirimkan model derek Anda, nomor gambar, atau tekanan kerja. Teknisi kami membalas dalam waktu 24 jam dengan rekomendasi ukuran dan harga pabrik.
