Mencapai Silinder Teleskopik Stacker

Raydafon memproduksi silinder hidrolik teleskopik multi-tahap untuk boom penumpuk jangkauan, dengan diameter lubang standar 200 mm hingga 220 mm, diameter batang 150 mm hingga 180 mm, langkah maksimum hingga 8000 mm, dan tekanan kerja maksimum 30 MPa. Desain panggung bertingkat menghasilkan gerakan teleskopik panjang dari panjang tertutup yang kompak, dan panggung terbesar menghasilkan gaya tertinggi pada awal pengangkatan — menyesuaikan keluaran silinder dengan kurva beban boom. Disediakan sebagai perlengkapan OEM atau sebagai unit pengganti yang dibuat sesuai gambar asli, termasuk jumlah tahapan, pengaturan pemasangan, dan posisi port. Diproduksi di pabrik Raydafon sendiri di Ningbo, Cina, dengan seal kit dan komponen cadangan tersedia secara terpisah. Kirim model mesin, diameter lubang dan batang, langkah yang diperlukan, tekanan kerja, dan jenis pemasangan untuk penawaran dalam waktu 24 jam.

Silinder Teleskopik Reach Stacker — Diameter 200–220 mm, Langkah hingga 8000 mm

Silinder hidrolik teleskopik multi-tahap untuk boom penumpuk jangkauan kontainer. Lima tahap pemanjangan atau lebih mengubah langkah tertutup yang pendek menjadi langkah kerja yang panjang, sehingga penyebar dapat diposisikan secara akurat pada ketinggian dan jangkauan tanpa silinder satu tahap yang lebih panjang dan lebih berat. Diproduksi oleh Raydafon di Ningbo, Tiongkok, dan dipasok sebagai perlengkapan OEM atau sebagai unit pengganti gambar.

  • 200–220mmDiameter lubang
  • 150–180mmDiameter batang
  • ≤ 8000mmPukulan maksimal
  • 30 MPaTekanan kerja maksimum
  • TeleskopisPenggerak boom multi-tahap

Produsen Silinder Teleskopik Reach Stacker — Lubang 200–220 mm, Langkah hingga 8000 mm

Silinder ini adalah penggerak linier untuk boom penumpuk jangkauan: tekanan hidraulik memasuki tahap terbesar terlebih dahulu, dan setiap tahap berturut-turut meluas secara berurutan untuk menghasilkan langkah yang panjang dan terkontrol dari panjang tertutup yang kompak. Tindakan teleskopik inilah yang memungkinkan boom dinaikkan, diperpanjang, dan ditahan sementara spreader ditempatkan di atas kontainer — operasi yang menentukan berapa banyak kontainer yang dipindahkan oleh terminal per shift.

Raydafon memproduksi silinder ini di pabriknya sendiri di Ningbo, Tiongkok, untuk pasokan OEM dan purnajual. Diameter bore standar adalah 200 mm hingga 220 mm dengan diameter batang 150 mm hingga 180 mm, langkah maksimum hingga 8000 mm dan tekanan kerja maksimum 30 MPa. Jika mesin Anda menggunakan kombinasi tahapan atau pengaturan pemasangan yang berbeda, kirimkan gambar asli atau model mesin dan kami akan mencocokkannya. Silinder hidrolik terkait dari pabrik yang sama termasuk yang lebih lebarsilinder hidrolik teleskopikjangkauan dansilinder hidrolik derek bergerakkeluarga.

Spesifikasi Teknis

  • Nama ProdukSilinder teleskopik penumpuk jangkauan
  • FungsiGerakan teleskopik linier dari boom
  • Diameter lubang200mm – 220mm
  • Diameter batang150mm – 180mm
  • Pukulan maksimal≤ 8000mm (panjang ekstensi teleskopik)
  • Tekanan maksimumTekanan kerja 30 MPa
  • AplikasiJangkau penumpuk
  • PemasanganUntuk menggambar mesin — susunan pin, flensa, atau clevis
  • KustomisasiJumlah tahapan, langkah, lubang, batang, pemasangan dan posisi port

Lembar spesifikasi untuk silinder teleskopik penumpuk jangkauan standar.

Barang Spesifikasi
Nama Produk Mencapai Silinder Teleskopik Stacker
Fitur Menyadari pergerakan teleskopik linier boom
Diameter lubang 200mm – 220mm
Diameter batang 150mm – 180mm; langkah maksimum ≤ 8000mm
Tekanan Maksimal 30 MPa
Aplikasi Jangkau penumpuk

Harap dicatat tentang stroke dan tekanan:angka 8000 mm adalah langkah teleskopik silinder, bukan tinggi pengangkatan alat berat — tinggi pengangkatan keseluruhan bergantung pada geometri boom dari penumpuk jangkauan spesifik Anda. Angka 30 MPa merupakan tekanan kerja maksimum silinder; konfirmasikan tekanan terukur sistem hidraulik alat berat Anda sehingga silinder dipilih berdasarkan tekanan yang benar-benar terlihat saat servis.

Cara Kerja Silinder Teleskopik pada Reach Stacker

Silinder teleskopik berbeda dari silinder satu tahap dalam satu hal penting: alih-alih menggunakan satu piston dan satu batang, ia menggunakan serangkaian tahapan bersarang yang memanjang secara berurutan. Tahap terbesar mempunyai area efektif paling besar dan oleh karena itu menghasilkan gaya tertinggi, sehingga bagian terberat dari pengangkatan — memecah beban dan memulai boom ke atas — ditangani oleh tahap dengan keuntungan mekanis paling besar. Seiring dengan bertambahnya tahapan, luas efektif berkurang dan gaya menurun sementara perjalanan meningkat, yang sesuai dengan perubahan momen beban boom seiring kenaikannya.

Pengaturan itu juga memecahkan masalah pengemasan. Silinder satu tahap dengan langkah 8 meter memerlukan panjang tertutup yang mendekati langkahnya, yang tidak akan pernah muat di sepanjang boom. Tahapan bertingkat memberikan pukulan yang sama dari sebagian kecil panjang tertutup, itulah sebabnya penumpuk jangkauan, derek bergerak, dan trailer tipper semuanya menggunakan silinder teleskopik dibandingkan silinder satu tahap yang panjang.

Dua detail desain menentukan masa pakai dalam aplikasi ini. Yang pertama adalah penyegelan: setiap tahap mempunyai set segel dan panduannya sendiri, dan pemasangan tahap ke tahap harus menjaga keselarasan sehingga segel tidak dimuat ke samping. Yang kedua adalah kondisi permukaan: permukaan batang dan panggung yang terbuka merupakan penghalang bagi segel, sehingga goresan akibat pasir atau panggung yang bengkok akan langsung menyebabkan kebocoran. Filtrasi yang benar dan pemeriksaan berkala terhadap segel penghapus sama pentingnya dengan silinder itu sendiri ketika alat berat bekerja dalam shift yang lama di sebuah port.

Detil Produk

Foto silinder teleskopik penumpuk jangkauan yang kami hasilkan — susunan panggung, permukaan batang, dan antarmuka pemasangan.

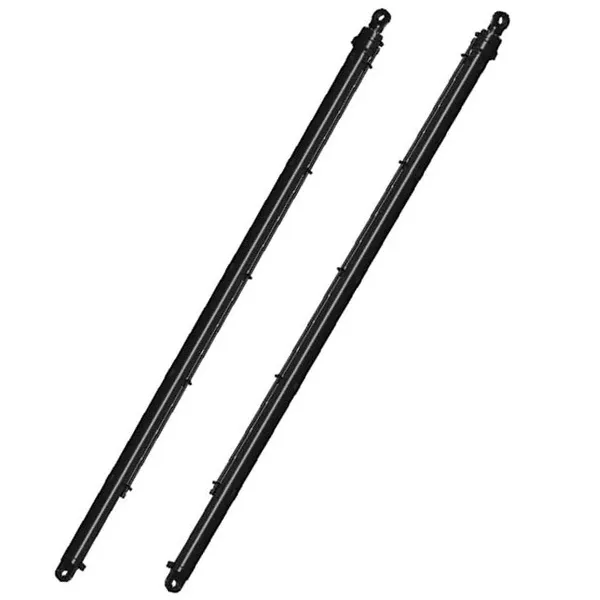

Reach stacker telescopic cylinder showing nested stages and rod surface
Silinder teleskopik penumpuk jangkauan — tahapan bersarang, permukaan batang, dan antarmuka pemasangan.

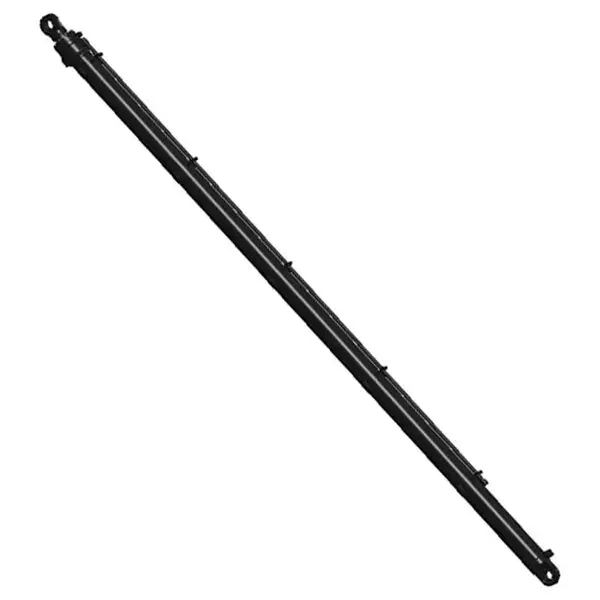

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Silinder hidrolik teleskopik multi-tahap untuk aplikasi boom penumpuk jangkauan.
Reach stacker telescopic cylinder before packing and shipment
Silinder rakitan diperiksa dan disiapkan untuk pengiriman.
Reach stacker telescopic cylinder stage detail and seal arrangement
Detail panggung dan susunan segel silinder teleskopik.

Manfaat Produk

  • Jangkauan panjang dari jarak tertutup yang pendekKonstruksi multi-tahap menghasilkan langkah hingga 8000 mm sekaligus menjaga silinder yang ditarik tetap kompak di sepanjang boom, sehingga alat berat dapat menempatkan penyebar pada ketinggian dan jarak tanpa harus membawa silinder satu tahap yang lebih panjang dan lebih berat.
  • Paksa di tempat yang dibutuhkan liftTahap terbesar memberikan gaya tertinggi pada awal pengangkatan, ketika momen beban pada boom paling besar, dan tahap yang lebih kecil memberikan gerak. Ini mencocokkan keluaran silinder dengan kurva beban aktual alat berat.
  • Dibangun untuk tugas kontainer beratSilinder ini diproduksi dari baja khusus berkualitas tinggi dan dirancang untuk siklus kerja operasi pelabuhan yang berkelanjutan, dengan pengaturan penyegelan yang ditentukan untuk shift panjang di bawah beban daripada penggunaan terputus-putus.
  • Pasokan langsung dari pabrikSilinder diproduksi dan dirakit di pabrik Raydafon sendiri, sehingga tidak ada margin perdagangan antara Anda dan produksi, dan gambar, segel, dan suku cadang tetap tersedia selama masa pakai mesin.
  • Dibuat sesuai gambar mesin AndaBore, rod, stroke, jumlah tahapan, pengaturan pemasangan, dan posisi port dapat dibuat sesuai gambar aslinya, yang penting untuk unit pengganti yang antarmuka pemasangannya harus sesuai dengan boom yang ada.
  • Mempersingkat siklus bongkar muatPenempatan spreader yang akurat dan dapat diulang memungkinkan kontainer diangkat dari dermaga atau geladak dan diturunkan dalam gerakan yang lebih sedikit, sehingga mengurangi waktu yang dihabiskan setiap kapal di tempat berlabuh dan waktu tunggu kendaraan jalan raya di terminal.

Masa pakai kelelahan, masa pakai seal, dan gaya maksimum bergantung pada lubang, tekanan, siklus kerja, dan seberapa baik kontaminasi dikendalikan di sirkuit hidraulik alat berat. Beri kami model mesin, tekanan kerja, dan langkah yang diperlukan, dan kami akan mengonfirmasi konfigurasi silinder terhadap beban yang sebenarnya akan dilihatnya.

Aplikasi

Aplikasi utamanya adalah boom pada penumpuk jangkauan kontainer, namun jenis silinder teleskopik yang sama digunakan di mana pun langkah panjang harus dihasilkan dari panjang pemasangan yang pendek pada mesin bergerak.

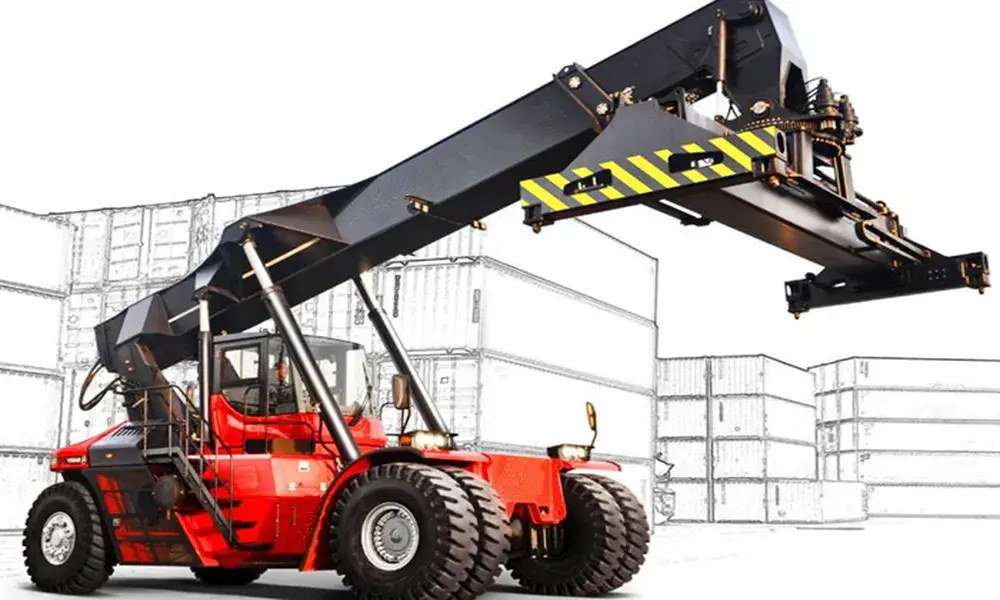

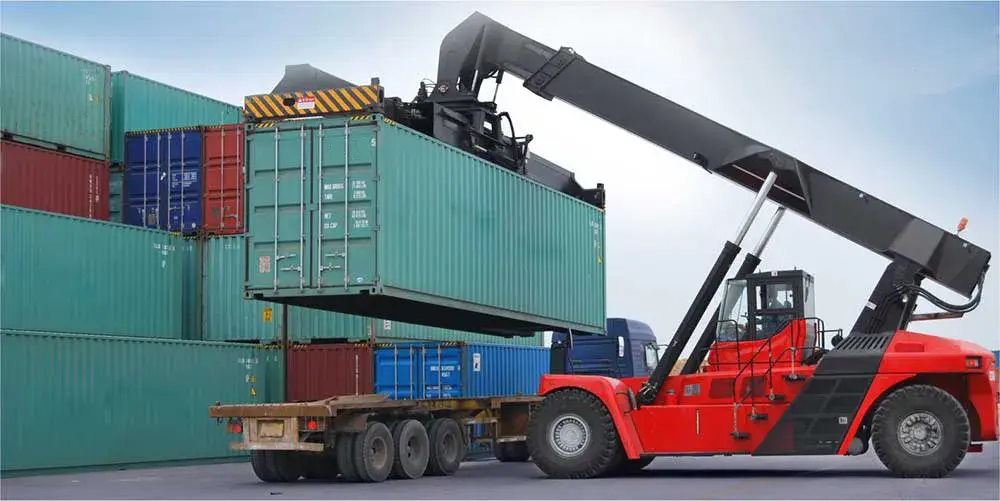

Reach stacker telescopic cylinder installed on a container handling machine boom
Silinder teleskopik penumpuk jangkauan sedang diservis pada mesin penanganan kontainer.

Terminal pelabuhan dan peti kemas

Pengangkatan dan perluasan boom pada penumpuk jangkauan yang memindahkan kontainer antara dermaga, pekarangan, dan kendaraan jalan raya dalam operasi shift yang berkelanjutan.

Tempat logistik dan gudang

Alat berat yang menangani penumpukan padat di mana penyebar harus diposisikan secara akurat pada ketinggian dan jarak tanpa mengubah posisi sasis.

Stasiun transshipment dan pengangkutan

Operasi dengan perputaran tinggi di mana siklus bongkar muat berulang sepanjang hari dan keandalan silinder secara langsung menentukan hasil.

Derek bergerak

Ekstensi boom teleskopik, dimana prinsip tahapan yang sama menghasilkan jangkauan yang panjang dari panjang tertutup yang dapat diangkut.

Peralatan tipper dan trailer

Silinder pengangkat multi-tahap untuk badan jungkit dan peninggian platform, dengan langkah yang relatif panjang dibandingkan ruang pemasangan yang tersedia.

Penggantian dan retrofit

Penggantian langsung silinder boom yang aus atau rusak pada penumpuk jangkauan yang ada, dilakukan sesuai dengan gambar asli atau sampel terukur.

FAQ Pembeli

  • Berapa lubang, langkah, dan tekanan yang dapat dicapai oleh penutup silinder teleskopik penumpuk?Diameter lubang standar adalah 200 mm hingga 220 mm, diameter batang 150 mm hingga 180 mm, langkah maksimum hingga 8000 mm dan tekanan kerja maksimum 30 MPa. Ketinggian pengangkatan keseluruhan bergantung pada geometri boom alat berat Anda, bukan pada kayuhannya saja, jadi konfirmasikan keduanya saat menentukan.
  • Apakah silinder ini merupakan suku cadang OEM atau penggantinya?Ini diproduksi oleh Raydafon di pabriknya sendiri dan dapat dipasok sebagai perlengkapan OEM untuk pembuat mesin atau sebagai unit pengganti untuk mesin yang sudah digunakan. Untuk penggantian, kirimkan gambar asli, model mesin, atau dimensi terukur dari silinder rusak.
  • Bagaimana saya tahu pemasangannya akan cocok dengan boom saya?Pemasangan dilakukan sesuai gambar — susunan pin, flensa, atau clevis, bersama dengan posisi port. Kirimkan gambar atau foto silinder yang ada beserta dimensi utamanya dan kami akan mengonfirmasi antarmuka sebelum mengutip.
  • Informasi apa yang perlu Anda kutip?Model mesin, diameter lubang dan batang, langkah yang diperlukan, tekanan kerja, jumlah tahapan jika desain multi-tahap, jenis dan kuantitas pemasangan. Semakin banyak yang kami terima dengan pertanyaan, semakin cepat kami dapat mengonfirmasi desain dan harga.
  • Apa yang mempengaruhi masa pakai silinder teleskopik?Kebersihan oli hidrolik, kondisi seal wiper dan keselarasan setiap tahapan merupakan faktor utama. Kontaminasi atau permukaan panggung yang tergores akan merusak segel dan menyebabkan kebocoran, jadi penyaringan dan pemeriksaan rutin sama pentingnya dengan spesifikasi silinder itu sendiri.
  • Berapa lama waktu pengerjaannya dan apakah segel cadangan dapat diberikan?Waktu tunggu tergantung pada apakah silinder cocok dengan gambar yang ada atau memerlukan konfigurasi baru, dan dikonfirmasi dengan kutipan, biasanya dalam waktu 24 jam setelah menerima pertanyaan. Kit segel dan komponen pengganti dapat dipasok secara terpisah sehingga mesin dapat digunakan kembali setelah segel rusak.

Produk Terkait dan Bacaan Lebih Lanjut

Minta Penawaran Silinder Teleskopik Reach Stacker

Kirimkan model mesin, diameter lubang dan batang, langkah yang diperlukan, tekanan kerja, jenis dan jumlah pemasangan — atau gambar aslinya. Kami mengonfirmasi konfigurasi terhadap boom Anda dan membalas dengan harga dan waktu tunggu dalam waktu 24 jam.

Kirim Pertanyaan Sekarang

* Angka 8000 mm adalah langkah silinder, bukan tinggi angkat alat berat. Harap konfirmasikan tekanan kerja terukur sistem hidrolik Anda dan dimensi pemasangan sebelum memesan.
