Poros PTO untuk Baler Bulat Case IH

Poros PTO untuk baler bundar Case IH — mencakup varian RB444, RB454, RB455A, RB464, RB554 dan RB564, ditambah varian RB454 Silage dan RB454 Rotor Cutter. Driveline kecepatan konstan CAT4 dan CAT5 dengan kopling gesekan; input spline 1.375-6 atau 1.375-21 tergantung traktornya; kebutuhan daya 40–100 hp (30–75 kW). Referensi torsi kopling dari 1.000 N·m (CAT3/S4) hingga 1.800 N·m (CAT4/S6). Kirim model baler dan spline PTO traktor Anda — kami mengonfirmasi kategori driveline, torsi kopling, dan panjang poros, dan mengembalikan penawaran pabrik dalam waktu 24 jam.

Penggantian OEM · Kasus Seri IH RB

Poros PTO untuk Baler Bulat Case IH — Driveline Kecepatan Konstan CAT4 & CAT5, Spline 1.375-6 / 1.375-21

Poros PTO baler bundar gagal karena salah satu dari dua cara berikut: sambungan universal tidak dapat mengambil sudut putar tanjung, atau kopling tidak selip pada torsi yang tepat dan girboks malah menerima kejutan. Halaman ini mencantumkan ukuran poros, daya yang diperlukan, dan nomor komponen kopling untuk Case IH RB444, RB454, RB455A, RB464, RB554 dan baler RB564, sehingga Anda dapat mencocokkan poros pengganti dengan model baler yang sebenarnya Anda jalankan.

Model Baler Tertutup

6 Model Dasar RB444, RB454, RB455A, RB464, RB554, RB564 — ditambah varian RB454 Silage dan RB454 Rotor Cutter.

Ukuran Jalur Penggerak

CAT4 / CAT5 Driveline kecepatan konstan dengan kopling gesekan. Input spline 1.375-6 atau 1.375-21 tergantung traktor.

Kebutuhan Daya

40–100 hp Dari 30 kW pada RB444 hingga 75 kW pada Rotor Cutter RB454. Rincian lengkapnya ada pada tabel di bawah ini.

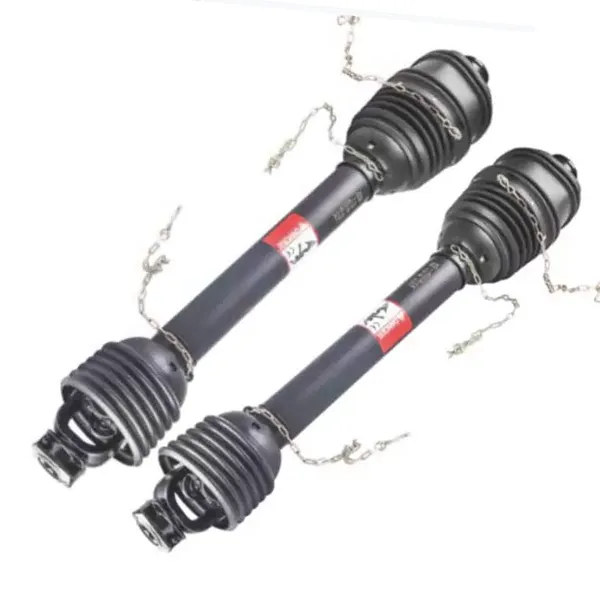

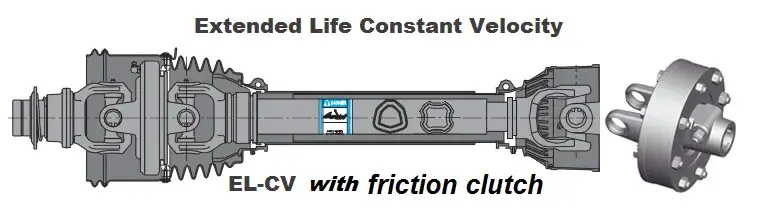

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Rakitan poros PTO — sambungan kecepatan konstan, kopling gesekan, dan kuk masukan 1,375-6.

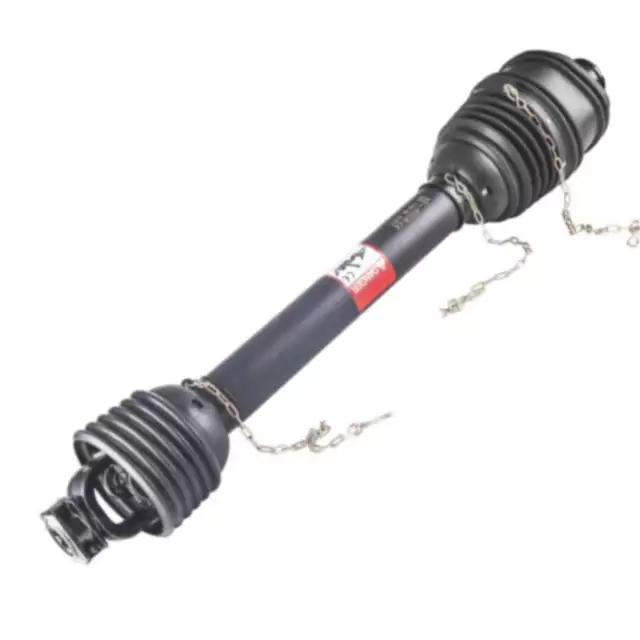

PTO shaft for Case IH round balers — clutch end and spline detail
Detail ujung kopling dan spline — kuk dan bantalan pelindung yang dapat dilepas dengan cepat.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Opsi kuk masukan — spline 1.375-6 dan 1.375-21, disesuaikan dengan stub PTO traktor.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Konfigurasi kopling gesekan dan baut geser — titik selip melindungi kotak roda gigi baler.

Tabel Model — Ukuran Poros PTO dan Daya yang Dibutuhkan oleh Baler

Model baler bulat Case IH — ukuran poros dan kebutuhan daya PTO
Model Baler Ukuran Poros PTO Diperlukan PTO, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Silase CAT4 65 (48)
Pemotong Rotor RB454 KUCING5 100 (75)
RB455A CAT4 40 (30)
RB464 KUCING5 70 (52)
RB554 KUCING5 70 (52)
RB564 KUCING5 80 (60)

Case IH memerlukan driveline kecepatan konstan CAT4 atau CAT5 tergantung pada modelnya, dengan kopling gesekan. Rotor Cutter RB454 adalah satu-satunya varian dalam kisaran ini yang memerlukan CAT5 dengan input 100 hp (75 kW) — jika traktor Anda berada di bawah angka tersebut, konfirmasikan pembuatan baler sebelum memesan.

Constant velocity PTO shaft part number reference for Case IH round balers
Referensi PTO kecepatan konstan — nomor komponen dasar CAT3 hingga CAT5, 540, dan 1000 rpm.

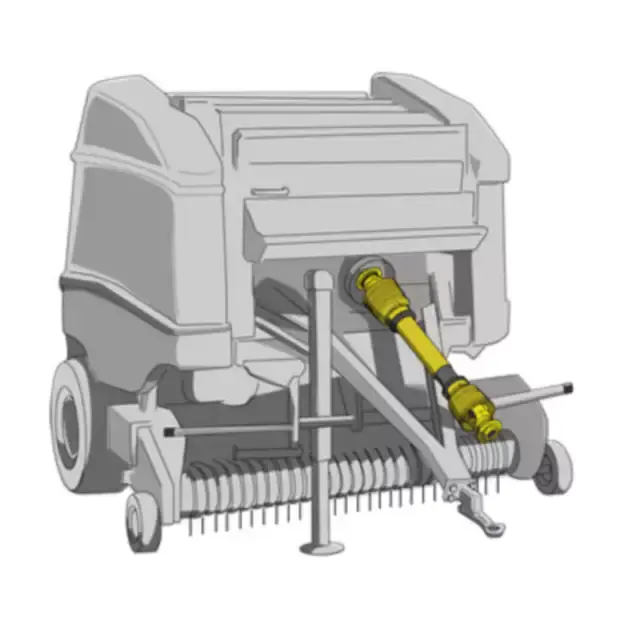

PTO shaft installed on a round baler in field operation
Pemasangan di lapangan — sudut poros dan jarak bebas pelindung pada masukan baler.

PTO Kecepatan Konstan dan Nomor Bagian Kopling

PTO kecepatan konstan — nomor komponen dasar berdasarkan kategori dan spline traktor
CV PTO Spline Traktor Nomor Bagian Dasar
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
Kopling gesekan FT untuk input spline 1,375-6
Ukuran Universal Torsi (N·m) Nomor Bagian
CAT3 / S4 1.000 6QE344901R
CAT3 / S4 1.000 635E41203R
CAT4 / S6 1.800 663H53403R
CAT5 / S8 1.450 6LM453003R

Nomor komponen di atas adalah titik acuan untuk mencocokkan poros dengan kombinasi baler dan traktor. Jika Anda baler menggunakan setengah alat yang berbeda atau rintisan traktor adalah spline 1.750-20, kirimkan modelnya dan kami akan konfirmasikan kombinasi yang benar. Semakin luasPoros PTO untuk baler bulatKisarannya juga mencakup merek baler lainnya.

Apa yang Memutuskan Apakah Poros Cocok dan Tahan Lama

  1. Cocokkan kategori driveline dengan model baler

    CAT4 dan CAT5 tidak dapat dipertukarkan dalam kisaran ini. RB444, RB454 dan RB455A menjalankan CAT4; RB464, RB554 dan RB564 menjalankan CAT5; Pemotong Rotor RB454 juga memerlukan CAT5. Memasang poros CAT4 ke baler itu panggilan untuk CAT5 membuat sambungan diremehkan pada sudut tanjung, yang merupakan tempat terjadinya sebagian besar kegagalan prematur mulai.

  2. Cocokkan spline masukan dengan traktor, bukan baler

    Sisi baler dipasang dengan alat, namun sisi traktor bergantung pada traktor yang Anda gunakan. 1.375-6 adalah rintisan umum 540 rpm; 1.375-21 adalah rintisan 1000 rpm; 1.750-20 muncul pada kekuatan yang lebih tinggi traktor. Mengirimkan model traktor dan foto rintisan PTO adalah cara tercepat untuk memastikan kuk mana yang cocok. Jika Anda juga memperbarui drive implementasi, lihatporos PTOkategori untuk jangkauan penuh.

  3. Pasang kopling gesekan ke baler, bukan ke traktor

    Kopling gesekan ada untuk tergelincir sebelum baler gearbox menerima beban kejut. Kopling disetel terlalu tinggi akan mengirimkan kejutan langsung ke gearbox; disetel terlalu rendah, akan tergelincir saat baling normal. FT tabel kopling di atas memberikan torsi referensi per ukuran universal — 1.000 N·m untuk CAT3/S4, 1.800 N·m untuk CAT4/S6 dan 1.450 N·m untuk CAT5/S8.

  4. Periksa sudut poros dan jarak bebas pelindung pada tanjung

    Sambungan kecepatan konstan mentolerir sudut putar yang lebih besar daripada sambungan universal standar, tetapi pelindungnya masih memerlukan izin pada kuncian penuh. Jika poros berada di bagian bawah atau pelindung bersentuhan dengan drawbar di tanjung, sambungan tersebut akan gagal lebih awal terlepas dari peringkatnya. Gambar di atas menunjukkan sudut target di masukan baler. Untuk baler dari pabrikan lain, ituPoros PTO untuk baler bundar Kronehalaman mencantumkan titik referensi yang setara.

Kirim Model Baler dan Spline PTO Traktor Anda

Beritahu kami model baler (RB444 hingga RB564) dan rintisan traktor PTO (1.375-6, 1.375-21 atau 1.750-20). Kami akan melakukannya konfirmasikan kategori driveline, torsi kopling, dan panjang poros, dan kembalikan penawaran langsung dari pabrik — biasanya dalam waktu 24 jam. Tersedia panjang khusus dan konfigurasi pelindung. Jika implementasi Anda menggunakan a gearbox non-standar, itugearbox pertanianrentang mungkin juga relevan.
