Apa saja jenis Bevel Gear dan prinsip transmisinya?

Jika dua poros utama tidak sejajar, transmisi roda gigi di antara keduanya disebut transmisi roda gigi sumbu berpotongan, atau transmisi roda gigi bevel.Roda gigi miringadalah komponen transmisi yang dirancang khusus untuk transmisi antar poros yang berpotongan. Panjang dan bentuk giginya bermacam-macam, antara lain berbentuk taji, heliks, dan busur. Roda gigi bevel lurus telah menarik banyak perhatian karena penerapannya yang luas. Meskipun roda gigi heliks bevel dulunya kurang populer karena kesulitan pemesinan, kini secara bertahap digantikan oleh roda gigi spiral bevel. Meskipun roda gigi spiral bevel memerlukan peralatan mesin khusus, roda gigi ini menawarkan transmisi yang mulus dan kapasitas beban yang tinggi, sehingga banyak digunakan dalam aplikasi seperti mobil, traktor, dan mesin pertambangan batubara.

Roda Gigi Bevel Lurus

Diantara sekian banyak jenisnyaroda gigi miring, roda gigi bevel lurus, dengan profil gigi yang sederhana dan kinerja transmisi yang sangat baik, telah menjadi komponen kunci dalam banyak sistem mekanis. Namun, jenis transmisi ini mempunyai kelancaran operasional yang buruk dan umumnya cocok untuk kecepatan pitch rata-rata kurang dari 5 m/s. Mereka juga memiliki kapasitas beban yang relatif rendah. Namun kemudahan pembuatannya membuat mereka banyak digunakan.

Roda Gigi Bevel Heliks

Apabila poros-poros utama berpotongan dan tidak sejajar, maka transmisi roda gigi yang digunakan disebut transmisi roda gigi helical bevel. Metode transmisi ini banyak digunakan di bidang otomotif, dirgantara, dan bidang lainnya, dan sangat penting untuk meningkatkan kinerja dan efisiensi sistem mekanis.

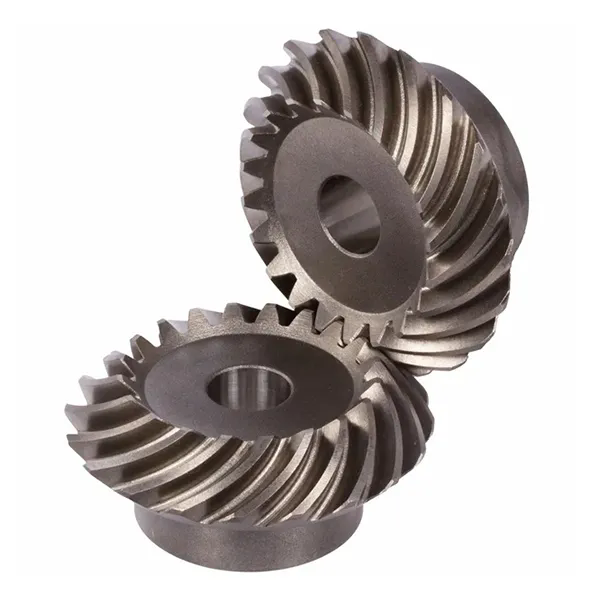

Roda Gigi Bevel Busur Melingkar

Juga dikenal sebagai transmisi roda gigi spiral bevel, transmisi ini memiliki karakteristik penyatuan gigi heliks dengan kontak progresif dan rasio tumpang tindih yang besar, menghasilkan transmisi yang mulus, kebisingan yang rendah, dan kapasitas beban yang tinggi. Jumlah minimum gigi bisa serendah 5, memungkinkan rasio transmisi lebih besar dan dimensi mekanisme lebih kecil. Memiliki banyak kemiripan dengan transmisi roda gigi silindris, transmisi roda gigi bevel busur sirkular menghasilkan transmisi yang efisien melalui penggulungan pitch cone yang murni, membuat transmisi antar gigi menjadi lebih mulus dan memastikan transmisi yang mulus dan efisien.

Tabel berikut dapat membantu Anda lebih memahami ketiga hal tersebutPerlengkapan Bevelmetode transmisi.Raydafonmenyambut Anda untuk membelinya.
