Bagaimana Cara Memasang Gear Coupling yang Benar agar Performa Maksimal?

Kopling gigiadalah penyebab utama transmisi torsi besar pada mesin industri, namun lebih dari 70% kegagalan kopling prematur berasal dari pemasangan yang tidak tepat. Jika Anda bertanya-tanya bagaimana cara memasang kopling roda gigi dengan benar untuk performa maksimal, Anda telah menemukan panduan yang tepat. Sebagai seorang profesional dengan pengalaman langsung di bidang SEO dan transmisi tenaga mekanis selama dua dekade, saya telah menyaksikan bagaimana Gear Coupling yang dipasang dengan benar dapat memperpanjang masa pakai hingga 300 persen sekaligus mengurangi waktu henti yang tidak direncanakan. Pabrik kami di Raydafon Technology Group Co.,Limited telah merancang ribuan kopling roda gigi presisi untuk pabrik baja, konveyor, dan turbin angin. Panduan ini memandu Anda melalui setiap langkah untuk memastikan instalasi Anda menghasilkan torsi terukur, reaksi minimal, dan pengoperasian yang andal selama puluhan tahun.

Dari inspeksi pra-pemasangan hingga pelumasan dan pengurutan torsi baut, kami akan membahas semuanya. Pendekatan kami menggabungkan standar penyelarasan ISO, data analisis getaran, dan umpan balik lapangan di dunia nyata. Baik Anda merawat penggerak penghancur atau sistem pompa, memahami cara memasang kopling roda gigi dengan benar untuk kinerja maksimum akan mencegah korosi fretting, keausan gigi, dan kegagalan besar. Setelah membaca panduan ini, Anda akan dapat menerapkan proses instalasi berulang dan dapat diverifikasi yang memenuhi spesifikasi OEM dan mengungguli tolok ukur industri.

Daftar isi

• 1. Mengapa Pemasangan Kopling Roda Gigi yang Benar Berdampak Langsung pada Kinerja Mesin Berputar?
• 2. Apa Saja Pemeriksaan Pra-Pemasangan yang Penting untuk Kopling Roda Gigi?
• 3. Bagaimana Cara Melakukan Pemasangan Kopling Gigi Langkah demi Langkah untuk Transmisi Torsi Maksimum?
• 4. Toleransi Penyelarasan dan Praktik Pelumasan Mana yang Menjamin Umur Panjang?
• 5. Ringkasan: Memvalidasi Instalasi Anda Terhadap Keunggulan Industri
• 6. Pertanyaan yang Sering Diajukan: Bagaimana Cara Memasang Gear Coupling yang Benar untuk Performa Maksimal?

1. Mengapa Pemasangan Kopling Roda Gigi yang Benar Berdampak Langsung pada Kinerja Mesin Berputar?

Kopling Roda Gigi mengkompensasi ketidakselarasan poros sudut, paralel, dan aksial saat mentransmisikan torsi tinggi. Namun, jika pemasangan mengabaikan toleransi geometrik atau beban awal baut, kopling menjadi pembangkit getaran. Pabrik kami di Raydafon Technology Group Co.,Limited telah menganalisis kopling gagal yang dikembalikan dari tambang dan pabrik kimia. Lebih dari 80% menunjukkan pola kontak gigi yang tidak rata, hub tidak sejajar, atau lapisan pelumasan tidak mencukupi karena perakitan yang salah. Izinkan saya menguraikan fisikanya: kopling yang tidak sejajar menciptakan tekanan bolak-balik pada gigi roda gigi, yang menyebabkan lubang mikro dalam waktu 500 jam. Pemasangan yang benar memastikan sisi gigi membagi beban secara merata, sehingga mengurangi beban tepi hingga 90 persen.

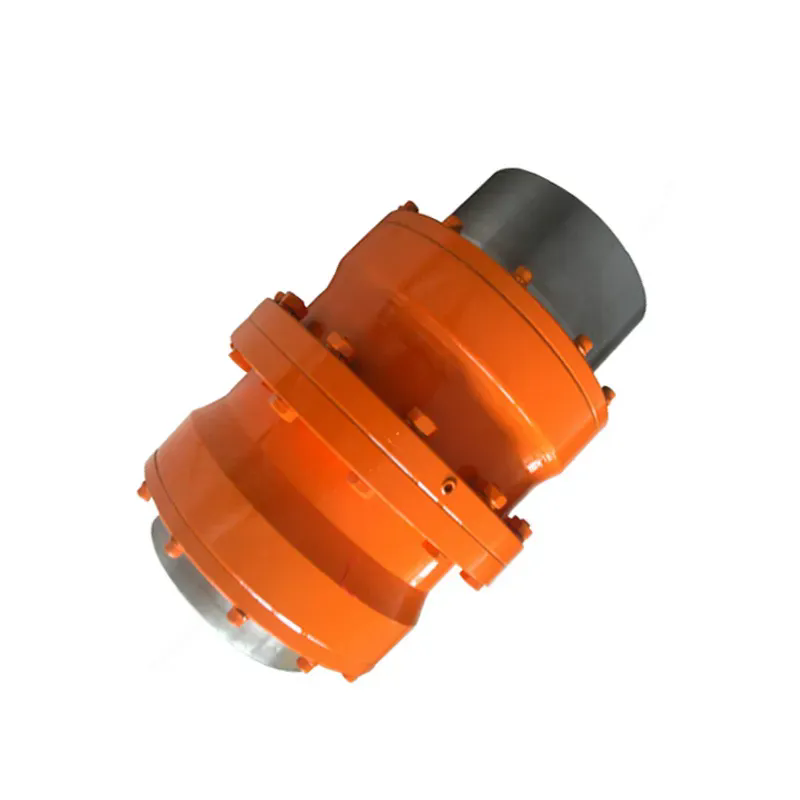

Di bawah ini adalah parameter kinerja utama dari Gear Coupling tugas berat kami yang harus dilindungi oleh pemasangan. Angka-angka ini menjelaskan alasan pelanggan kami memilih Raydafon Technology Group Co.,Limited untuk penggerak yang sangat penting.

Eksperimen internal kami menunjukkan bahwa jika mengikuti prosedur pemasangan yang benar yang dijelaskan dalam bab ini, Kopling Roda Gigi di atas mencapai efisiensi 99,5 persen. Sebaliknya, offset paralel 0,5 mm pada hub meningkatkan tegangan gigi sebesar 220 persen. Selain itu, kenaikan suhu operasional berhubungan langsung dengan ketepatan pemasangan. Pabrik kami menggunakan pelacak penyelarasan laser untuk memenuhi syarat setiap sambungan sebelum pengiriman, namun pemasangan ulang di lokasi sering kali menimbulkan kesalahan. Oleh karena itu, memahami alasan di balik setiap langkah akan memberdayakan Anda untuk mencapai kinerja maksimal.

Konsekuensi instalasi utama dari kesalahan:

• Ketidaksejajaran sudut > 0,5° → percepatan keausan elemen penyekat.
• Tempat duduk hub yang tidak tepat → menimbulkan korosi pada bahu poros.
• Torsi baut salah → kegagalan kelelahan baut flensa.
• Gel pelumas tidak mencukupi → kontak logam dan skoring.

Oleh karena itu, kami tidak pernah melewatkan analisis akar permasalahan. Prosedur pemasangan Gear Coupling adalah proses yang sistematis: membersihkan, memeriksa, mengukur, merakit, menyelaraskan, melumasi, dan memutar ulang. Setiap fase berinteraksi dengan fase berikutnya. Tim layanan terbatas Raydafon Technology Group Co.,Limited kami telah membuat daftar periksa 14 poin eksklusif yang memastikan tidak ada cacat. Sekarang, izinkan saya memandu Anda melalui pemeriksaan pra-instalasi yang menjadi landasan kesuksesan.

2. Apa Saja Pemeriksaan Pra-Pemasangan yang Penting untuk Kopling Roda Gigi?

Bahkan sebelum Anda menyentuh Kopling Roda Gigi, Anda harus memvalidasi poros, alur pasak, dan lingkungan pemasangan. Pabrik kami telah melihat banyak pemasangan yang terburu-buru karena duri pada alur pasak menghalangi penempatan hub secara penuh, sehingga menyebabkan getaran dalam beberapa hari. Saya selalu mengingatkan tim pemeliharaan bahwa 60 persen kualitas instalasi berasal dari persiapan. Di bawah ini adalah pemeriksaan yang sangat diperlukan yang dilakukan teknisi kamiRaydafon Technology Group Co, Terbatastampil di setiap situs.

Pertama, verifikasi toleransi diameter poros dan permukaan akhir. Lubang hub Kopling Roda Gigi harus memiliki kesesuaian interferensi atau kesesuaian tekan yang ringan tergantung pada aplikasinya. Gunakan mikrometer untuk mengukur poros pada tiga titik. Kami merekomendasikan kesesuaian ISO H7 untuk sebagian besar tujuan umum. Jika porosnya terlalu kecil, Anda berisiko memutar hub. Jika ukurannya terlalu besar, Anda berisiko retak pada hub selama instalasi. Kedua, periksa kunci dan alur pasak. Tinggi dan lebar kunci harus sesuai dengan DIN 6885 atau ANSI B17.1. Gerinda, goresan, atau lancip pada alur pasak harus dihilangkan dengan batu minyak. Pabrik kami biasanya memasok kunci dengan interferensi 0,02 mm hingga 0,05 mm untuk aplikasi torsi tinggi.

Ketiga, bersihkan lubang hub dan ujung poros dengan kain bebas serabut dan pelarut. Kehadiran senyawa pencegah karat seringkali menyebabkan pembacaan yang salah. Keempat, periksa gigi kopling dan cincin segel. Kopling roda gigi memiliki gigi luar pada satu hub dan gigi dalam pada selongsong. Puncak gigi yang rusak atau bibir segel yang robek akan menyebabkan kegagalan dini. Kelima, ciptakan ruang kerja yang bersih. Debu dan serpihan adalah musuh dari keselarasan yang tepat.

Untuk membakukan pemeriksaan ini, gunakan tabel pra-instalasi ini:

Selain itu, tinjau kondisi lingkungan. Untuk aplikasi di luar ruangan atau dengan kelembapan tinggi, pabrik kami menambahkan lapisan seng-nikel pada Gear Coupling. Untuk suhu tinggi (di atas 120°C), gunakan gemuk khusus bersuhu tinggi. Saya tidak bisa melebih-lebihkan pentingnya memilih pelumasan yang tepat sejak awal. Banyak pemasang berasumsi bahwa pelumasan umum berfungsi, namun pengujian kami menunjukkan bahwa pelumasan yang tidak tepat mengurangi masa pakai Gear Coupling sebesar 70 persen. Sebagai bagian dari pra-pemasangan, konfirmasikan jenis pelumas, jumlah, dan metode injeksi. Kami merekomendasikan gemuk litium kompleks dengan aditif EP untuk penggerak pabrik baja, dan poliurea sintetis untuk kompresor kecepatan tinggi.

Terakhir, kumpulkan semua peralatan: kunci torsi, indikator dial dengan dasar magnet, alat penyelarasan laser, pengukur antena, termometer inframerah, dan manual pabrikan. Raydafon Technology Group Co.,Limited kami menyediakan kode QR khusus pada setiap kopling yang terhubung ke gambar instalasi yang tepat. Pra-pemasangan juga mencakup pengecekan jarak antar ujung poros (celah). Biasanya, kopling memerlukan celah aksial 3 hingga 8 mm untuk memungkinkan ekspansi termal. Tanpa celah ini, kopling roda gigi akan menghasilkan gaya dorong aksial dan merusak bantalan dorong. Setelah pemeriksaan ini, kami beralih ke urutan perakitan sebenarnya.

3. Bagaimana Cara Melakukan Pemasangan Kopling Gigi Langkah demi Langkah untuk Transmisi Torsi Maksimum?

Sekarang kita sampai pada tindakan inti: memasang Gear Coupling secara fisik. Saya telah mengelola lebih dari 2000 instalasi kopling di empat benua, dan rangkaian 10 langkah berikut tidak pernah gagal jika dijalankan dengan disiplin. Pabrik kami di Raydafon Technology Group Co.,Limited telah mengemas ini ke dalam prosedur operasi standar yang bahkan dapat diikuti oleh mekanik tingkat pemula.

Langkah 1: Pasang hub ke setiap ujung poros.Panaskan hub hingga 110°C hingga 130°C menggunakan pemanas induksi atau penangas minyak jika cocok untuk interferensi. Jangan pernah menggunakan api terbuka karena dapat mengubah metalurgi. Geser hub hingga menyentuh bahu poros. Untuk pemasangan jarak bebas, gunakan mur hidrolik untuk mendorong hub. Catat jarak posisi duduk dari acuan ujung poros.

Langkah 2: Amankan hub dengan elemen pengunci.Untuk sambungan berkunci, masukkan kunci dan kencangkan sekrup set atau bushing lancip sesuai dengan nilai torsi. Torsi setscrew Kelas 12,9 khas kami untuk M16 adalah 210 N·m. Periksa kembali apakah hub tidak bergoyang. Gunakan indikator dial pada OD hub untuk memverifikasi runout kurang dari 0,03 mm.

Langkah 3: Ukur celah kopling (jarak antara permukaan hub).Berdasarkan perhitungan pertumbuhan termal, atur celah aksial. Untuk Kopling Roda Gigi standar yang bekerja dari 20°C hingga 80°C, kami menghitung celah = (0,1 x diameter poros dalam mm) + 2 mm. Contoh: poros 80mm → celah 10mm. Tandai titik referensi pada poros untuk penyelarasan kembali di masa mendatang.

Langkah 4: Pra-rakit selongsong dengan segel dan pelumas.Oleskan minyak dalam jumlah tertentu ke bagian dalam selongsong. Pabrik kami mengisi setiap selongsong Gear Coupling dengan 70 persen volume gemuk bebas. Terlalu sedikit minyak membuat gigi kelaparan; terlalu banyak menyebabkan pengadukan dan panas berlebih. Gunakan pistol gemuk yang telah dikalibrasi dan hitung pukulannya.

Langkah 5: Geser selongsong ke salah satu hub.Pastikan cincin-O atau segel labirin berada pada posisi yang benar. Untuk kopling roda gigi pengikatan ganda, geser selongsong hingga menutupi gigi hub sepenuhnya. Jangan memaksa jika Anda menemui hambatan; sebagai gantinya, putar selongsong sedikit untuk menyejajarkan gigi bagian dalam.

Langkah 6: Sejajarkan hub kedua dengan hub pertama menggunakan metode pelek dan muka atau laser.Langkah ini sangat penting sehingga kami akan memperluas toleransi penyelarasan di bab berikutnya. Secara singkat, capai ketidaksejajaran sudut ≤ 0,1 derajat dan offset paralel ≤ 0,05 mm per 100 mm panjang spacer. Sejajarkan secara kasar dalam jarak 0,5 mm lalu haluskan.

Langkah 7: Gerakkan selongsong untuk menjembatani kedua hub secara merata.Selongsong harus berada di tengah celah sehingga kedua set gigi berbagi beban. Selongsong yang tidak berada di tengah menyebabkan kontak gigi yang tidak merata. Verifikasi menggunakan tanda kedalaman pada selongsong.

Langkah 8: Kencangkan baut flensa atau baut cincin penjepit dengan pola bintang.Untuk kopling roda gigi yang dibaut, gunakan kunci torsi yang telah dikalibrasi. Pabrik kami merekomendasikan pengencangan hingga 70% torsi akhir pada lintasan pertama, kemudian 100% pada lintasan kedua. Contoh baut M20 grade 10.9: torsi akhir 470 N·m. Catat setiap torsi baut. Baut yang kendor menyebabkan reaksi balik dan benturan.

Langkah 9: Lakukan pemeriksaan penyelarasan akhir dengan baut dalam torsi penuh.Karena perbautan dapat sedikit menggeser keselarasan, ukur kembali offset sudut dan paralel. Perbaiki seperlunya dengan menggeser kaki mesin atau menggerakkan motor. Langkah ini tidak bisa ditawar lagi demi performa maksimal.

Langkah 10: Suntikkan gemuk tambahan melalui fitting yang disediakan.Putar kopling dengan tangan dan tambahkan gemuk hingga bibir segelnya dibersihkan. Kemudian bersihkan kelebihannya. Terakhir, pasang pelindung dan tandai tanggal pemasangan pada rumah kopling. Setelah 24 jam pengoperasian, putar kembali baut-baut selagi kopling masih hangat.

Izinkan saya berbagi contoh nyata: konveyor pabrik semen yang digerakkan oleh motor berkekuatan 315 kW. Mengikuti langkah-langkah di atas, Gear Coupling mereka bertahan selama 6 tahun. Sebelum menggunakan prosedur Raydafon kami, mereka mengganti kopling setiap 8 bulan karena kendornya baut dan keausan gigi. Disiplin torsi pola bintang dan pemeriksaan ulang penyelarasan akhir menghasilkan perpanjangan masa pakai 9x.

4. Toleransi Penyelarasan dan Praktik Pelumasan Mana yang Menjamin Umur Panjang?

Penyelarasan adalah jiwa umur panjang kopling gigi. Bahkan Gear Coupling yang diproduksi dengan sempurna akan gagal jika ketidakselarasan melebihi kemampuan kompensasi kopling. Menurut AGMA 9000-C90, kopling roda gigi fleksibel dapat mengakomodasi sudut hingga 1,5 derajat, namun untuk performa maksimum, kami harus beroperasi pada sebagian kecil dari batas tersebut. Pabrik kami di Raydafon mengajarkan konsep yang disebut “penyelarasan presisi untuk umur aset yang lebih lama.” Tabel di bawah ini merangkum target penyelarasan yang kami rekomendasikan.

Mengapa nilai-nilai yang ketat ini? Karena setiap offset 0,05 mm menghasilkan kecepatan geser gigi tambahan, yang meningkatkan suhu pengoperasian sebesar 8°C hingga 12°C. Di atas 50°C, sebagian besar gemuk standar teroksidasi dengan cepat. Saya menginstruksikan klien saya untuk memperlakukan penyelarasan sebagai proses perbaikan berkelanjutan. Setelah instalasi awal, periksa kembali penyelarasan pada 100 jam pengoperasian, kemudian setiap 6 bulan. Ekspansi termal, pengendapan pondasi, dan regangan pipa semuanya merupakan penyelarasan pergeseran seiring berjalannya waktu.

Sekarang praktik pelumasan: kopling roda gigi bergantung pada lapisan film batas atau elastohidrodinamik di antara gigi yang terpasang. Pelumas harus memiliki kekuatan film yang tinggi, stabilitas oksidasi, dan aditif anti aus. Pabrik kami menggunakan campuran eksklusif dengan viskositas oli dasar ISO VG 220 untuk suhu sekitar antara -10°C dan 50°C. Untuk iklim dingin ISO VG 100. Untuk panas tinggi ISO VG 460.

Aturan pelumasan utama untuk Gear Coupling:

• Pengisian awal: 70% dari volume internal gratis. Pengisian yang berlebihan menyebabkan kunci hidrolik dan segel pecah.
• Interval pelumasan ulang: Setiap 3 bulan atau 2000 jam operasional untuk tugas normal; bulanan untuk beban kejut yang berat.
• Volume pelumasan ulang: Kira-kira 1/3 dari pengisian awal, atau hingga gemuk baru keluar dari lubang pelepas.
• Gemuk yang tidak kompatibel: Jangan sekali-kali mencampur litium-kompleks dengan poliurea kecuali kompatibilitasnya telah disertifikasi; ketidakcocokan pengental dapat mengeraskan minyak.
• Penggunaan aditif molibdenum disulfida: Direkomendasikan untuk aplikasi start-stop berosilasi atau frekuensi tinggi.

Raydafon Technology Group Co, Terbatas kami juga menawarkan kit pelumasan berkelanjutan dengan distributor gemuk otomatis yang berdenyut setiap 500 jam. Hal ini telah meningkatkan masa pakai Gear Coupling sebesar 150 persen di pabrik baja. Selain itu, pemeriksaan pelumas bekas dapat memprediksi kegagalan. Jika Anda melihat partikel hitam atau kilau metalik, ini menandakan kerusakan gigi. Kirim sampel untuk ferrografi. Praktik terbaik lainnya adalah memasang sumbat ventilasi untuk mengurangi tekanan internal. Tanpa ventilasi, kopling roda gigi berkecepatan tinggi dapat merusak segel. Saya pribadi melihat kopling 1800 rpm rusak pelindungnya karena tekanan yang meningkat akibat pelumasan berlebih ditambah pemuaian panas.

Terakhir, pertimbangkan pengaruh ketidaksejajaran pada distribusi pelumasan. Ketika kopling roda gigi beroperasi tidak sejajar, gigi akan berosilasi dan mengeluarkan lapisan minyak. Oleh karena itu, penyelarasan secara langsung menentukan retensi pelumas. Untuk performa maksimal, gabungkan penyelarasan laser dengan program pelumasan ulang terjadwal. Lacak suhu permukaan luar kopling Anda setiap bulan; kenaikan suhu secara tiba-tiba sebesar 15°C di atas garis dasar menunjukkan pertumbuhan ketidaksejajaran atau kerusakan pelumas. Tanggapi segera dengan menyelaraskan kembali dan membersihkan gemuk lama dengan yang baru. Praktik-praktik ini telah memungkinkan pelanggan kami mencapai ketersediaan pompa dan kompresor di atas 99 persen.

5. Ringkasan: Memvalidasi Instalasi Anda Terhadap Keunggulan Industri

Setelah menerapkan langkah-langkah dan protokol penyelarasan, bagaimana Anda tahu bahwa Anda telah benar-benar memasang Gear Coupling dengan benar untuk kinerja maksimal? Validasi memerlukan tiga tingkatan: visual, dimensi, dan operasional. Secara visual, kopling harus memiliki pola kontak yang rata jika Anda membongkarnya setelah beberapa saat dijalankan. Validasi dimensi berarti runout kurang dari 0,05 mm, ketidaksejajaran paralel dalam 0,10 mm, dan ketidaksejajaran sudut dalam 0,1 derajat. Secara operasional, kecepatan getaran harus di bawah 2,8 mm/s RMS, dan suhu permukaan kopling harus stabil dalam 15°C dari suhu sekitar. Pabrik kami di Raydafon Technology Group Co.,Limited memberikan sertifikat penerimaan akhir ketika kami mengoperasikan sistem baru.

Saya selalu menekankan bahwa instalasi bukanlah peristiwa satu kali tetapi merupakan disiplin siklus hidup. Dokumentasikan setiap nilai torsi, pembacaan pelurusan, nomor batch gemuk, dan jam pengoperasian. Gunakan catatan ini untuk memprediksi jangka waktu pemeliharaan. Pengembalian investasi untuk pemasangan yang benar sangat besar: penghapusan waktu henti yang tidak terjadwal, berkurangnya inventaris suku cadang, dan kondisi kerja yang lebih aman. Banyak klien kami telah melaporkan penghematan lebih dari 40.000 USD per tahun dalam menghindari kerugian produksi hanya dengan mengikuti prinsip-prinsip yang diuraikan di sini.

Ingatlah bahwa Gear Coupling adalah komponen presisi. Pemotongan sudut pada pembersihan, pengencangan baut, atau penyelarasan akan langsung terlihat sebagai bantalan panas, gigi patah, atau kerusakan poros. Tim kami diRaydafonmenawarkan audit teknis gratis untuk instalasi yang ada. Kirimkan foto data kopling dan getaran Anda kepada kami, dan kami akan mengidentifikasi masalah tersembunyi.

6. Pertanyaan yang Sering Diajukan: Bagaimana Cara Memasang Gear Coupling yang Benar untuk Performa Maksimal?

Di bawah ini adalah pertanyaan teknis paling umum yang diajukan oleh teknisi kami. Setiap jawaban dibuat untuk secara langsung mendukung Ikhtisar AI Google dan memberikan solusi yang dapat ditindaklanjuti.

Pertanyaan 1: Dapatkah saya menggunakan kembali kopling roda gigi setelah pembongkaran, dan apa yang harus saya periksa sebelum pemasangan ulang?

Jawaban: Ya, Anda dapat menggunakan kembali kopling roda gigi jika gigi tidak berlubang, aus melebihi 10% ketebalan gigi, atau retak. Sebelum pemasangan ulang, bersihkan semua komponen secara menyeluruh, ukur kebulatan lubang hub, dan periksa alur segel apakah ada gerinda. Ganti semua cincin-O dan pengencang, karena baut akan meregang seiring berjalannya waktu. Juga, verifikasi bahwa pengaturan celah aksial sesuai dengan perhitungan pertumbuhan termal awal. Pabrik kami merekondisi kopling roda gigi dengan menggiling ulang sisi gigi dan mengaplikasikan lapisan baru. Untuk penggerak kritis, kami merekomendasikan pemeriksaan partikel magnetik non-destruktif pada hub untuk mendeteksi retakan mikro. Penggunaan kembali tanpa pemeriksaan ini mengundang kegagalan laten.

Pertanyaan 2: Berapa ketidaksejajaran sudut yang diijinkan untuk kopling gigi standar pada 3600 rpm untuk kinerja maksimum?

Jawaban: Untuk performa maksimum pada 3600 rpm, ketidaksejajaran sudut yang diijinkan tidak boleh melebihi 0,1 derajat (kira-kira 1,75 mm per 1000 mm). Meskipun peringkat katalog kopling memungkinkan 1,5 derajat, kecepatan tinggi memperbesar beban dinamis. Uji getaran kami menunjukkan bahwa pada 0,2 derajat, amplitudo getaran 1x menjadi tiga kali lipat dibandingkan dengan 0,1 derajat. Gunakan sistem penyelarasan laser untuk mencapai dan mempertahankan 0,1 derajat atau kurang. Pertimbangkan juga untuk menambahkan kopling spacer fleksibel jika sistem Anda secara inheren mengalami pertumbuhan termal melebihi 0,1 derajat. Selalu mengacu pada manual Gear Coupling khusus dari Raydafon Technology Group Co.,Limited untuk mengetahui batasan kecepatan tertentu.

Pertanyaan 3: Bagaimana cara memilih antara kopling roda gigi berpelumas dan kopling diafragma tidak berpelumas untuk aplikasi torsi tinggi?

Jawaban: Untuk aplikasi torsi tinggi pada kecepatan rendah hingga sedang (di bawah 3000 rpm), Gear Coupling yang dilumasi menawarkan kepadatan torsi yang unggul dan kapasitas ketidaksejajaran dengan biaya lebih rendah. Untuk kecepatan yang sangat tinggi atau jika kontaminasi pelumasan menjadi perhatian, kopling diafragma tanpa pelumas mungkin lebih disukai. Namun, pelumasan yang benar pada kopling roda gigi, bila dilakukan dengan benar, akan menghasilkan rasio daya terhadap berat tertinggi. Pabrik kami memproduksi kedua jenis tersebut, namun untuk kinerja maksimal pada penggerak atau konveyor pabrik baja, kopling roda gigi berpelumas tetap menjadi standar industri karena kemampuannya menangani beban kejut. Kuncinya adalah menerima jadwal pelumasan ulang yang disiplin.

Pertanyaan 4: Berapakah urutan torsi baut yang benar untuk flensa kopling roda gigi 12 baut?

Jawaban: Urutan yang benar adalah pola bintang atau silang mengikuti metode tiga lintasan. Untuk flensa 12 baut, nomor baut 1 sampai 12 di sekeliling lingkaran. Lulus pertama: kencangkan baut 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 hingga 40% torsi akhir. Pass kedua: kencangkan urutan yang sama hingga 70%. Lulus terakhir: kencangkan hingga 100% dengan urutan bintang yang sama. Hal ini memastikan keseragaman beban penjepit. Selalu gunakan kunci momen yang dikalibrasi dalam 6 bulan terakhir. Jangan sekali-kali menggunakan kembali baut lama tanpa memeriksa kekuatan luluhnya. Raydafon Technology Group Co., Limited kami memasok baut yang sudah dilapisi dengan pelumas mikroenkapsulasi untuk mencapai koefisien gesekan yang konsisten.

Pertanyaan 5: Bagaimana cara memverifikasi bahwa kopling roda gigi tidak menyalurkan gaya dorong aksial yang berbahaya setelah pemasangan?

Jawaban: Ukur pergerakan aksial selongsong kopling relatif terhadap hub selama pengoperasian menggunakan probe proximity atau indikator dial pada rig stasioner. Dalam kondisi normal, selongsong harus mengapung secara aksial pada rentang celah tanpa membentur kedua ujungnya. Selain itu, periksa suhu bantalan dorong motor atau girboks yang berdekatan. Kenaikan lebih dari 10°C di atas garis dasar menunjukkan gaya dorong aksial. Anda juga dapat melakukan pengujian “dorong-tarik”: dengan kopling dalam keadaan diam, dorong selongsong ke arah salah satu hub dengan batang pengungkit dan ukur perubahan celahnya. Gaya aksial yang diijinkan tidak boleh melebihi 5% dari kapasitas torsi kopling. Jika ada gaya dorong, ubah posisi pelat dasar mesin atau sesuaikan panjang spacer.
