Silinder Boom Hidraulik untuk Mini Ekskavator
  • Silinder Boom Hidraulik untuk Mini EkskavatorSilinder Boom Hidraulik untuk Mini Ekskavator
  • Silinder Boom Hidraulik untuk Mini EkskavatorSilinder Boom Hidraulik untuk Mini Ekskavator

Silinder Boom Hidraulik untuk Mini Ekskavator

Raydafon memproduksi silinder boom hidrolik untuk ekskavator mini di pabriknya sendiri di Ningbo, Cina. Diameter lubang standar berkisar antara 50 mm hingga 125 mm dengan diameter batang dari 25 mm hingga 75 mm, langkah hingga 1000 mm, daya dorong maksimum 361 kN pada 29,4 MPa, dan kisaran suhu kerja −20 °C hingga +70 °C. Larasnya ditempa dari baja paduan berkekuatan tinggi dan lubangnya dibuat dengan presisi, mengurangi gesekan internal dan memberikan kontrol boom kecepatan rendah yang akurat. Struktur penyegelan ganda internal dengan karet impor tahan aus dan wiper eksternal melindungi bibir segel dari debu dan kelembapan, sehingga memperpanjang masa pakai lebih dari 40%. Bagian luar batang dan laras diberi perlakuan anti korosi terhadap hujan, lumpur, dan pencucian. Bore, rod, stroke, pusat pemasangan, dan posisi port diproduksi sesuai gambar untuk pemasangan atau penggantian OEM pada mesin kelas 1–8 ton. Kirim model ekskavator Anda atau gambar asli untuk mendapatkan penawaran dalam waktu 24 jam.

Silinder Boom Hidraulik untuk Mini Ekskavator — Lubang 50–125 mm, Langkah hingga 1000 mm

Silinder boom adalah ram yang menaikkan dan menurunkan boom ekskavator mini, dan silinder inilah yang mengambil beban paling banyak di seluruh alat berat. Raydafon menempa laras dari baja paduan berkekuatan tinggi, menggiling lubang untuk mengurangi gesekan internal, dan menyegelnya dengan pengaturan segel ganda untuk kondisi lokasi yang berdebu. Disediakan sebagai perlengkapan OEM atau sebagai silinder pengganti yang dibuat sesuai gambar asli Anda.

  • 50–125mmDiameter lubang
  • 25–75 mmDiameter batang
  • ≤ 1000mmStroke
  • 361 kNDaya dorong maksimal
  • −20 hingga +70 °CSuhu kerja
01 / GAMBARAN UMUM

Silinder Boom Hidraulik untuk Mini Ekskavator — Pasokan OEM & Penggantian

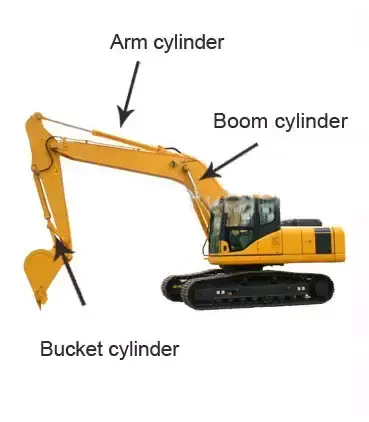

Silinder boom berada di antara rangka alat berat dan boom, dan merupakan komponen yang mengangkat seluruh struktur atas excavator. Pada ekskavator mini, boom ram bekerja dengan langkah yang lebih pendek dibandingkan alat berat ukuran penuh, namun dengan siklus kerja yang tinggi, seringkali ribuan siklus sehari pada pekerjaan kota, pertamanan, dan pertanian. Kombinasi tersebut — langkah pendek, jumlah siklus tinggi, lingkungan berdebu — adalah hal yang perlu dijawab oleh spesifikasi, bukan kekuatan mentah saja.

Raydafon memproduksi silinder ini di pabriknya sendiri di Ningbo, Tiongkok, baik untuk pembuat mesin maupun pasar purnajual. Diameter lubang standar mulai dari 50 mm hingga 125 mm dengan diameter batang dari 25 mm hingga 75 mm, langkah hingga 1000 mm dan daya dorong maksimum 361 kN, dengan kisaran suhu kerja −20 °C hingga +70 °C. Silinder terkait dari pabrik yang sama termasuk yang lebih lebarsilinder hidrolik ekskavatorjangkauan, itusilinder ember hidrolik untuk ekskavator kecilyang bekerja dengannya pada mesin yang sama, dansilinder hidrolikkatalog yang mencakup mesin bergerak lainnya.

02 / SPESIFIKASI

Spesifikasi Teknis

  • Nama ProdukSilinder boom hidrolik untuk ekskavator mini
  • Diameter lubang50mm – 125mm
  • Diameter batang25mm – 75mm
  • Stroke≤ 1000mm
  • Daya dorong maksimal361 kN
  • Tekanan maksimum29,4 MPa
  • Suhu kerja−20 °C hingga +70 °C
  • Bahan barelPenempaan baja paduan berkekuatan tinggi, lubang tanah presisi
  • PenyegelanStruktur penyegelan ganda dengan karet impor tahan aus
  • Perawatan permukaanBagian luar batang dan laras yang diberi perlakuan anti korosi
  • PemasanganUntuk menggambar mesin — susunan pin, clevis, atau flensa
  • KustomisasiBore, rod, stroke, pusat pemasangan, posisi port, warna cat

Lembar spesifikasi standar untuk silinder boom ekskavator mini.

Parameter Nilai
Diameter lubang 50mm – 125mm
Diameter batang 25mm – 75mm
Stroke ≤ 1000mm
Daya dorong maksimal 361 kN
Tekanan 29,4 MPa
Suhu kerja −20 °C hingga +70 °C

Bagaimana hubungan antara gaya dorong dan lubang:daya dorong maksimum 361 kN berlaku untuk lubang terbesar di kisaran 29,4 MPa. Lubang yang lebih kecil menghasilkan gaya yang secara proporsional lebih kecil pada tekanan yang sama — lubang 50 mm pada 29,4 MPa menghasilkan sekitar 57,7 kN, lubang 63 mm menghasilkan sekitar 91,6 kN, dan lubang 80 mm menghasilkan sekitar 147,8 kN. Selalu tentukan lubang bor bersama dengan tekanan sistem, karena gaya dorong yang dibutuhkan mesin Andalah yang menentukan lubangnya, bukan sebaliknya.

03 / DETAIL PRODUK

Detil Produk

Foto dan referensi tampilan silinder boom yang kami produksi untuk mini excavator.

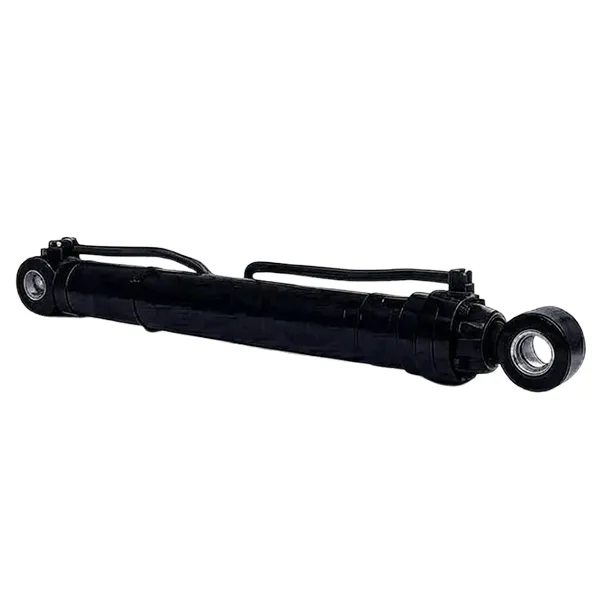

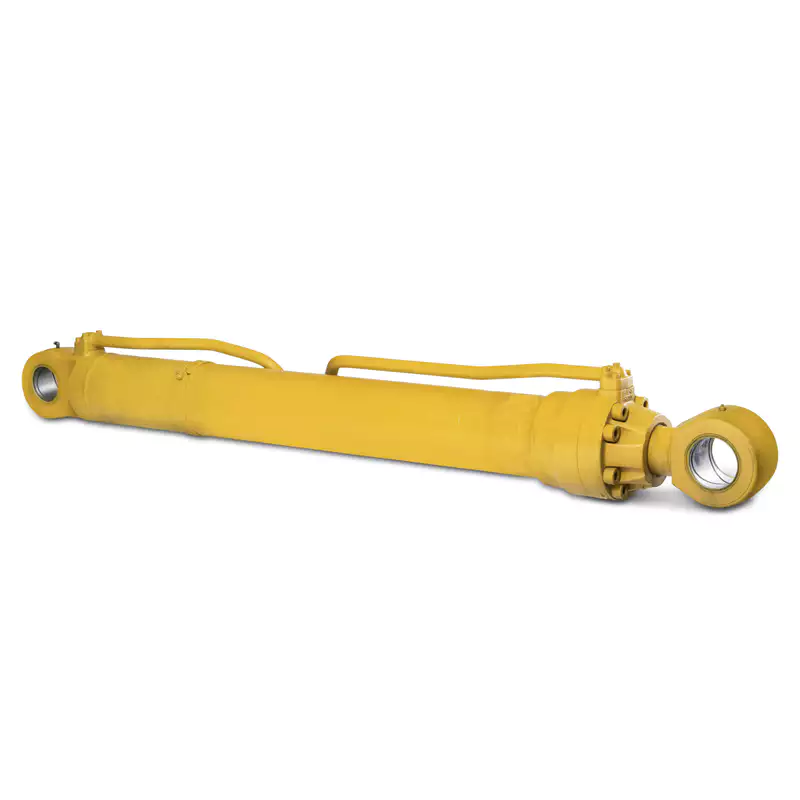

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Silinder boom hidraulik untuk ekskavator mini — laras, batang, dan ujung pemasangan.

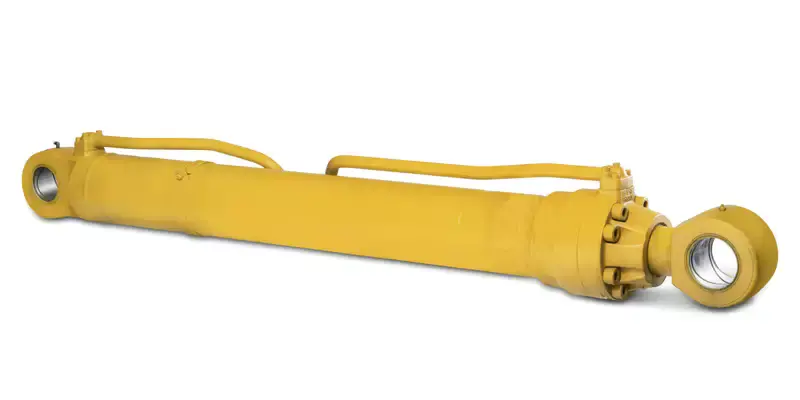

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Laras baja paduan tempa dengan lubang tanah yang presisi.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Referensi dimensi dan pemasangan — konfirmasikan dengan mesin Anda sebelum memesan.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Permukaan batang dan pengaturan penyegelan ganda.
04 / KONSTRUKSI

Fitur dan Konstruksi Produk

Laras palsu dan lubang tanah

Laras ditempa dari bahan paduan berkekuatan tinggi, bukan dikerjakan dari stok tabung, sehingga memberikan struktur butiran yang lebih seragam dan ketahanan lelah yang lebih baik pada ujung berulir dan dilas. Lubang tersebut kemudian digerinda secara presisi sehingga segel piston bekerja pada permukaan akhir yang konsisten; hasil akhir itulah yang menjaga koefisien gesekan internal tetap rendah — sekitar 30% lebih rendah dibandingkan lubang yang tidak diratakan dalam pengujian perbandingan kami — dan itulah sebabnya boom masih dapat diinching secara akurat ketika alat berat bekerja di ruangan sempit yang mengutamakan sentimeter.

Penyegelan ganda untuk lokasi berdebu

Setiap silinder menggunakan struktur penyegelan ganda bawaan dengan karet impor tahan aus. Segel bagian dalam menahan tekanan hidraulik sementara wiper bagian luar menjauhkan debu dan kelembapan dari bibir segel, yang merupakan pengaturan yang penting dalam pekerjaan di lokasi: satu segel yang dibiarkan terkontaminasi akan menghasilkan tangisan lambat yang pada akhirnya menjadi kebocoran. Dalam pelayanan, konstruksi ini memperpanjang masa pakai silinder lebih dari 40% dibandingkan dengan pengaturan segel tunggal dan mengurangi frekuensi alat berat harus keluar dari pekerjaan untuk pemeliharaan.

Dibuat sesuai geometri mesin Anda

Bore, rod, stroke, pusat pemasangan dan posisi port dibuat sesuai gambar. Untuk silinder pengganti, ini adalah bagian penting — pusat pemasangan dan diameter pin harus sama persis dengan boom dan rangka mesin, jadi kirimkan gambar asli, model mesin, atau dimensi terukur dari silinder yang rusak dan kami akan mencocokkan antarmuka sebelum mengutip. Konfigurasi pukulan dan tekanan yang berbeda tersedia di seluruh rentang untuk disesuaikan dengan tugas kota, pertamanan, dan pertanian.

05 / KOMPATIBILITAS

Kompatibilitas Mesin

Silinder boom ini disuplai untuk ekskavator mini dengan kelas sekitar 1 hingga 8 ton, dengan diameter lubang standar dalam kisaran 50–125 mm. Ini dipasang baik sebagai perlengkapan asli maupun sebagai pengganti pada mesin dari merek berikut, antara lain:

  • Kubota
  • Yanmar
  • Takeuchi
  • kucing hutan
  • Ulat
  • komatsu
  • Hitachi
  • volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Harap dicatat:nama merek dicantumkan hanya untuk menunjukkan kelas mesin yang biasa dipasang pada silinder ini. Raydafon adalah produsen independen dan tidak berafiliasi dengan, diberi wewenang oleh, atau pemasok peralatan asli untuk merek-merek ini. Selalu konfirmasikan gambar pemasangan model spesifik Anda sebelum memesan.

Tidak yakin bore dan stroke mana yang dibutuhkan mesin Anda? Kirimkan model ekskavator, diameter lubang dan batang silinder yang ada, panjang pin-to-pin, dan tekanan sistem, dan kami akan mengonfirmasi konfigurasinya.

06 / APLIKASI

Aplikasi

Ekskavator mini dibeli karena cocok digunakan di tempat yang tidak bisa dipasang oleh alat berat ukuran penuh, dan di situlah kontrol silinder boom paling penting.

Pemeliharaan jalan kota

Pemasangan pipa dan perbaikan penutup lubang got di jalan-jalan sempit, dimana boom harus ditempatkan pada posisinya, bukan diayunkan. Kontrol kecepatan rendah yang akurat mengurangi risiko mengenai benda yang terkubur atau permukaan akhir.

Reklamasi dan penanaman kebun

Membersihkan tunggul pohon tua dan menyiapkan petak baru, dengan mengangkat dan menurunkan tiang di sekitar pohon yang berdiri. Pergerakan yang terkendali menghindari kerusakan pada pohon buah-buahan yang harus tetap berada di tempatnya.

Pekerjaan bangunan dan pembongkaran

Menghancurkan tembok rendah dan mengangkat material bangunan ringan, sehingga keluaran daya yang stabil di bawah beban yang berubah-ubah membuat pengoperasian dapat diprediksi oleh operator dan aman bagi siapa pun yang bekerja di dekatnya.

Konservasi air lahan pertanian

Memotong saluran drainase hingga kedalaman dan lebar terkendali, yang hanya dapat diulangi jika silinder boom mempertahankan posisinya di bawah beban dan bukannya hanyut saat bucket menemui hambatan.

Konstruksi lansekap dan taman

Meratakan, membuat parit, dan memindahkan tanah di lahan perumahan terbatas, dengan alat berat kompak dengan kontrol boom yang presisi menghasilkan hasil akhir yang lebih bersih dan lebih sedikit pembersihan manual.

Penggantian dan perbaikan

Penggantian langsung silinder boom yang berlubang, bengkok, atau bocor pada mesin yang sudah ada, dilakukan sesuai dengan gambar asli atau sampel terukur sehingga pin dan port sejajar.

07 / MENGAPA RAYDAFON

Keunggulan Produk

  • Pasokan langsung dari pabrikSilinder ditempa, dikerjakan, dirakit, dan diuji di pabrik Raydafon sendiri, sehingga tidak ada margin perdagangan antara Anda dan produksi, dan gambar serta segel cadangan tetap tersedia selama masa pakai mesin.
  • Gesekan internal yang lebih rendahLubang ground yang presisi dan celah seal piston yang sesuai mengurangi gesekan internal, yang terlihat dari kontrol kecepatan rendah yang lebih mulus dan lebih sedikit panas yang dihasilkan dalam oli hidrolik selama perpindahan gigi yang lama.
  • Penyegelan dibuat untuk kondisi lokasiPenyegelan ganda dengan wiper eksternal dikhususkan untuk debu dan kelembapan, bukan untuk bengkel yang bersih, sehingga memperpanjang masa pakai lebih dari 40% dan mengurangi waktu henti yang tidak direncanakan.
  • Rentang pukulan dan tekananKonfigurasi lubang, batang, langkah, dan tekanan dapat disesuaikan dengan mesin daripada memaksakan ukuran katalog terdekat, yang penting saat mengganti silinder pada model yang sudah tidak diproduksi lagi.
  • Perawatan permukaan anti-korosiBagian luar batang dan laras dilindungi dari korosi, sehingga silinder dapat bertahan dari hujan, lumpur, dan pencucian tanpa permukaan berlubang yang merusak segel.
  • Penggantian berbasis gambarKirimkan gambar asli, model mesin, atau dimensi terukur dan penggantian dilakukan ke antarmuka tersebut, sehingga pin, port, dan pusat pemasangan dapat dipasang tanpa modifikasi di lokasi.

Daya dorong, masa pakai seal, dan interval servis semuanya bergantung pada lubang yang dipilih, tekanan sistem, siklus kerja, dan seberapa baik oli hidrolik alat berat disaring. Beri kami model ekskavator dan tekanan kerja, dan kami akan memastikan lubang dan langkah terhadap beban yang sebenarnya akan dibawa oleh silinder.

08 / FAQ PEMBELI

FAQ Pembeli

  • Berapa lubang, langkah, dan tekanan yang dicakup oleh silinder boom ekskavator mini ini?Diameter lubang dari 50 mm hingga 125 mm, diameter batang dari 25 mm hingga 75 mm, langkah hingga 1000 mm dan tekanan maksimum 29,4 MPa. Daya dorong maksimum adalah 361 kN pada lubang terbesar; lubang yang lebih kecil menghasilkan gaya yang lebih kecil secara proporsional pada tekanan yang sama, jadi lubang tersebut harus dipilih berdasarkan daya dorong yang dibutuhkan mesin Anda.
  • Bisakah Anda mengganti model ekskavator khusus saya?Ya. Kirimkan model mesin, gambar asli, atau lubang terukur, diameter batang, langkah, panjang pin-ke-pin, dan detail pemasangan silinder yang rusak. Kami mengonfirmasi antarmuka dan menghasilkan silinder yang cocok, sehingga menghindari masalah pemasangan yang timbul karena penggunaan ukuran umum.
  • Apa perbedaan antara gaya dorong dan tekanan maksimum?Tekanan adalah tekanan hidrolik yang dinilai pada silinder, dalam hal ini 29,4 MPa. Gaya dorong adalah gaya yang dihasilkan tekanan pada area piston, sehingga berubah seiring dengan diameter lubang — 361 kN pada lubang 125 mm, namun hanya sekitar 57,7 kN pada lubang 50 mm pada tekanan yang sama.
  • Pada kisaran suhu berapa silinder dapat bekerja?Kisaran kerja standar adalah −20 °C hingga +70 °C. Untuk alat berat yang beroperasi di luar kisaran tersebut, atau dengan oli hidrolik yang bekerja lebih panas, beri tahu kami suhu oli terus-menerus dan kami akan mengonfirmasi bahan segel dan spesifikasi yang sesuai.
  • Bagaimana silinder terlindung dari debu dan air?Ia menggunakan struktur penyegelan ganda dengan karet impor tahan aus dan wiper eksternal, sehingga bibir segel terlindung dari debu dan kelembapan. Pengaturan tersebut ditentukan untuk kondisi lokasi dan bukan untuk lingkungan yang bersih dan memperpanjang masa pakai lebih dari 40%.
  • Informasi apa yang perlu Anda kutip, dan apakah segel cadangan dapat diberikan?Model mesin, diameter lubang dan batang, langkah, tekanan kerja, jenis dan kuantitas pemasangan — semakin banyak yang Anda kirimkan, semakin cepat kami mengonfirmasi desainnya. Kit segel dan komponen pengganti tersedia secara terpisah sehingga alat berat dapat digunakan kembali setelah segel rusak tanpa perlu mengganti seluruh silinder. Kutipan biasanya dalam waktu 24 jam.
09 / TERKAIT

Produk Terkait dan Bacaan Lebih Lanjut

Minta Penawaran Silinder Boom Ekskavator Mini

Kirimkan model ekskavator, diameter lubang dan batang, langkah, tekanan kerja, jenis dan kuantitas pemasangan — atau gambar aslinya. Kami mengonfirmasi konfigurasi terhadap mesin Anda dan membalas dengan harga dan waktu tunggu dalam waktu 24 jam.

Kirim Pertanyaan Sekarang

* Daya dorong maksimum 361 kN berlaku untuk lubang terbesar di kisaran 29,4 MPa. Harap konfirmasi dimensi lubang, goresan, dan pemasangan mesin Anda sebelum memesan. Nama merek hanya digunakan untuk menunjukkan kelas mesin dan tidak menyiratkan afiliasi.
