Mengapa Silinder Pengangkat Hidraulik Menjadi Tulang Punggung Peralatan Pengangkat?

Di lokasi konstruksi, derek hidrolik besar mengangkat balok baja seberat 20 ton ke puncak gedung bertingkat tinggi. Di gudang, forklift menaikkan palet barang ke tingkat rak ketiga. Di galangan kapal, sistem pengangkatan sinkron mengangkat seluruh kapal untuk pemeliharaan. Operasi yang tampaknya berbeda ini memiliki satu elemen yang sama: semuanya bergantung pada silinder pengangkat hidrolik untuk mengubah tenaga fluida menjadi gerakan linier. ItuSilinder Pengangkat Hidraulikbukan sekedar komponen; itu adalah otot mekanis yang mengubah tekanan hidrolik menjadi gaya terkontrol yang diperlukan untuk mengangkat, menurunkan, dan memposisikan beban. Tanpanya, alat pengangkat modern seperti yang kita kenal tidak akan ada.

Lalu mengapa Silinder Pengangkat Hidraulik dianggap sebagai tulang punggung alat pengangkat? Jawabannya terletak pada kombinasi unik antara kepadatan gaya, kontrol presisi, dan keandalan. Silinder hidrolik dapat menghasilkan gaya yang sangat besar dari kemasan yang relatif kecil, jauh melebihi apa yang dapat dicapai oleh aktuator listrik atau sistem pneumatik pada ukuran yang sama. Ini dapat dikontrol dengan presisi milimeter, memungkinkan akselerasi dan deselerasi yang mulus. Dan kapal ini dapat dirancang untuk tahan terhadap lingkungan yang paling menuntut, mulai dari suhu dingin di Arktik hingga panasnya gurun, dari atmosfer laut yang korosif hingga zona industri yang mudah meledak. Artikel ini akan membahas prinsip-prinsip teknik, spesifikasi teknis, dan persyaratan aplikasi yang menjadikan Silinder Pengangkat Hidraulik sangat diperlukan dalam peralatan pengangkat. PadaRaydafon Technology Group Co, Terbatas, pabrik kami telah memproduksi Silinder Pengangkat Hidraulik selama lebih dari dua dekade, dan kami telah menyempurnakan desain kami untuk memberikan kinerja dan keandalan yang diminta pelanggan kami.

Daftar isi

• 1. Apa Itu Silinder Pengangkat Hidraulik dan Bagaimana Cara Menghasilkan Tenaga?
• 2. Mengapa Kepadatan Gaya merupakan Faktor Penentu dalam Desain Peralatan Pengangkat?
• 3. Bagaimana Kontrol Presisi Mendefinisikan Pengangkatan yang Aman dan Efisien?
• 4. Apa Spesifikasi Teknis Utama Silinder Pengangkat Hidraulik Kami?
• 5. Bagaimana Rekayasa Aplikasi Menentukan Pemilihan Silinder?
• 6. Pertanyaan yang Sering Diajukan (FAQ)
• 7. Kesimpulan

1. Apa Itu Silinder Pengangkat Hidraulik dan Bagaimana Cara Menghasilkan Tenaga?

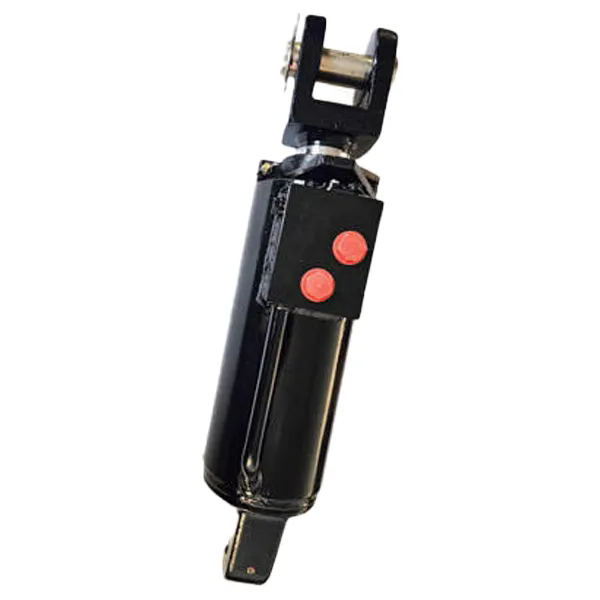

Silinder Pengangkat Hidraulik adalah aktuator mekanis yang mengubah tekanan hidrolik menjadi gaya dan gerak linier. Terdiri dari laras silinder, piston, batang piston, dan elemen penyegel. Cairan hidrolik dipompa ke dalam silinder di bawah tekanan, mendorong piston dan menyebabkan batang memanjang. Ketika fluida dilepaskan, batang akan ditarik kembali, baik karena beban beban atau karena pegas balik. Gaya yang dihasilkan silinder ditentukan oleh tekanan hidrolik dan luas efektif piston. Hubungan tersebut dinyatakan dengan rumus F = P × A, dimana F adalah gaya, P adalah tekanan, dan A adalah luas piston. Hubungan sederhana ini adalah dasar dari semua sistem pengangkatan hidrolik.

Untuk memahami implikasi praktis dari rumus ini, pertimbangkan Silinder Pengangkat Hidraulik dengan diameter piston 100mm. Luas efektifnya kira-kira 7.854 mm². Pada tekanan operasi 200 bar (20 N/mm²), silinder menghasilkan gaya sebesar 157.080 N atau sekitar 16 ton. Gaya ini dihasilkan oleh sebuah silinder yang beratnya hanya sebagian kecil dari beban yang dapat diangkatnya. Kepadatan gaya yang luar biasa ini adalah alasan utama mengapa sistem hidrolik lebih disukai untuk aplikasi pengangkatan. Tidak ada teknologi aktuator linier lainnya—listrik, pneumatik, atau mekanis—yang dapat menandingi rasio gaya terhadap ukuran Silinder Pengangkat Hidraulik.

Konstruksi Silinder Pengangkat Hidraulik dirancang untuk menahan tekanan internal yang sangat besar yang diperlukan untuk menghasilkan gaya-gaya ini. Laras biasanya terbuat dari tabung baja mulus, diasah hingga diameter internal dan permukaan akhir yang presisi. Batang piston terbuat dari baja berkekuatan tinggi, seringkali dilapisi krom untuk menahan korosi dan keausan. Segel terbuat dari karet poliuretan atau nitril, dipilih karena kompatibilitasnya dengan cairan hidrolik dan ketahanannya terhadap suhu tinggi. Tutup ujungnya diulir atau dilas ke laras dan dilengkapi port untuk cairan hidrolik. Di Raydafon, pabrik kami memproduksi Silinder Pengangkat Hidraulik dengan diameter barel dari 40mm hingga 500mm, yang mampu menghasilkan gaya dari 5 ton hingga lebih dari 500 ton. Tabel di bawah ini merangkum komponen-komponen utama dan fungsinya.

Pemilihan material dan ketepatan proses pembuatan menentukan performa dan ketahanan Hydraulic Lift Cylinder. Silinder dengan laras yang tidak diasah dengan baik akan bocor secara internal, sehingga mengurangi efisiensi dan menghasilkan panas. Silinder dengan batang berlapis krom yang tidak memadai akan menimbulkan korosi, merusak segel dan menyebabkan kebocoran eksternal. Di pabrik kami, kami mematuhi toleransi yang ketat dan hanya menggunakan bahan berkualitas tinggi untuk memastikan bahwa Silinder Pengangkat Hidraulik kami memberikan kinerja yang andal sepanjang masa pakainya.

2. Mengapa Kepadatan Gaya merupakan Faktor Penentu dalam Desain Peralatan Pengangkat?

Kepadatan gaya adalah jumlah gaya yang dapat dihasilkan suatu perangkat per satuan berat atau volumenya sendiri. Ini adalah satu-satunya faktor terpenting dalam desain alat pengangkat. Crane yang terlalu berat tidak dapat mengangkat beban yang dituju karena harus mengangkat sendiri terlebih dahulu. Forklift yang terlalu besar tidak dapat bermanuver di lorong gudang yang sempit. Sistem pengangkat hidrolik yang terlalu besar tidak dapat diintegrasikan ke dalam peralatan. Silinder Pengangkat Hidraulik menawarkan kepadatan gaya tertinggi dibandingkan teknologi aktuator linier mana pun, menjadikannya satu-satunya pilihan praktis untuk aplikasi pengangkatan berat.

Untuk mengetahui keunggulan kepadatan gaya hidraulik, bandingkan Silinder Pengangkat Hidraulik dengan aktuator linier elektrik. Aktuator listrik tipikal dengan langkah 100mm dan tingkat gaya 10 kN (1 ton) memiliki berat sekitar 15-20 kg. Silinder Pengangkat Hidraulik dengan langkah dan peringkat gaya yang sama memiliki berat sekitar 5-8 kg. Silinder hidrolik dua hingga tiga kali lebih ringan untuk gaya yang sama. Ketika kebutuhan gaya meningkat hingga 100 kN (10 ton), aktuator listrik menjadi besar dan berat secara tidak praktis, sedangkan silinder hidrolik tetap kompak. Inilah sebabnya mengapa aktuator listrik terbatas pada aplikasi tugas ringan, sedangkan silinder hidrolik mendominasi pengangkatan berat.

Kepadatan gaya Silinder Pengangkat Hidraulik dapat ditingkatkan lebih lanjut dengan meningkatkan tekanan pengoperasian. Sistem hidrolik modern beroperasi pada tekanan hingga 350 bar, dan beberapa sistem khusus beroperasi pada tekanan 700 bar. Pada tekanan 700 bar, sebuah silinder dengan piston 100mm menghasilkan gaya sebesar 550 kN (55 ton), namun silinder itu sendiri memiliki berat kurang dari 50 kg. Kepadatan gaya yang luar biasa ini memungkinkan desain peralatan pengangkat yang kompak dan kuat yang dapat diangkut dan dioperasikan di lingkungan dengan ruang terbatas. Tabel di bawah ini membandingkan kepadatan gaya berbagai teknologi aktuator.

Di Raydafon Technology Group Co.,Limited, kami merancang Silinder Pengangkat Hidraulik untuk memaksimalkan kepadatan gaya tanpa mengorbankan keselamatan atau daya tahan. Kami menggunakan baja berkekuatan tinggi dan teknologi penyegelan canggih untuk memastikan silinder kami dapat beroperasi pada tekanan hingga 700 bar. Pabrik kami juga menawarkan desain khusus untuk aplikasi yang memerlukan keseimbangan optimal antara gaya, ukuran, dan berat. Kerapatan gaya Silinder Pengangkat Hidraulik menjadi alasan mengapa silinder ini menjadi tulang punggung alat pengangkat.

3. Bagaimana Kontrol Presisi Mendefinisikan Pengangkatan yang Aman dan Efisien?

Menghasilkan kekuatan hanyalah setengah dari cerita. Silinder Pengangkat Hidraulik juga harus mengontrol gaya tersebut dengan presisi. Pada peralatan pengangkat, gerakan yang tidak terkendali dapat menimbulkan bencana besar. Derek yang menurunkan bebannya terlalu cepat dapat menyebabkan beban berayun, sehingga berpotensi menimpa pekerja atau bangunan. Forklift yang menaikkan garpunya terlalu tiba-tiba dapat mengganggu kestabilan beban sehingga menyebabkannya terjatuh. Platform pengangkat yang tidak berhenti pada ketinggian yang tepat dapat menyebabkan cedera pada personel. Oleh karena itu, kontrol presisi pada Silinder Pengangkat Hidraulik sama pentingnya dengan kemampuan menghasilkan gaya.

Kontrol presisi dalam Silinder Pengangkat Hidraulik dicapai melalui kombinasi desain sirkuit hidraulik, teknologi katup, dan desain silinder. Sirkuit hidrolik mengontrol aliran fluida ke dan dari silinder. Katup proporsional dan katup servo memungkinkan kontrol kecepatan silinder yang mulus dan bervariasi tanpa batas. Desain silinder—termasuk bantalan di akhir langkah—mencegah beban kejut saat silinder mencapai batasnya. Permukaan akhir batang dan desain segel meminimalkan selip, memastikan gerakan mulus bahkan pada kecepatan sangat rendah. Tabel di bawah menguraikan elemen kunci kontrol presisi dalam Silinder Pengangkat Hidraulik.

Kontrol presisi Silinder Pengangkat Hidraulik sangat penting dalam aplikasi seperti platform kerja udara, yang mana platform harus diposisikan tepat pada ketinggian yang diinginkan dan ditahan di sana tanpa penyimpangan. Hal ini juga penting dalam sistem pengangkatan yang tersinkronisasi, di mana beberapa silinder harus bergerak secara serempak untuk mengangkat beban yang besar dan tidak seimbang. Di Raydafon, pabrik kami merancang Silinder Pengangkat Hidraulik dengan komponen mesin presisi dan sistem penyegelan canggih untuk memberikan kinerja kontrol yang diminta oleh aplikasi ini. Kami juga bekerja sama dengan pelanggan kami untuk mengoptimalkan sirkuit hidrolik dan pemilihan katup untuk peralatan pengangkat khusus mereka.

4. Apa Spesifikasi Teknis Utama Silinder Pengangkat Hidraulik Kami?

Kinerja Silinder Pengangkat Hidraulik ditentukan oleh serangkaian spesifikasi teknis utama. Spesifikasi ini memungkinkan para insinyur memilih silinder yang tepat untuk aplikasi mereka dan memprediksi kinerjanya. Spesifikasi yang paling penting adalah diameter lubang, diameter batang, panjang langkah, tekanan pengoperasian, dan jenis pemasangan. Parameter ini menentukan gaya, kecepatan, dan selubung silinder. Di Raydafon Technology Group Co.,Limited, kami memproduksi Silinder Pengangkat Hidraulik dengan berbagai spesifikasi, dan kami dapat menyesuaikan parameter apa pun untuk memenuhi persyaratan aplikasi tertentu.

Tabel di bawah ini memberikan ringkasan spesifikasi standar untuk lini produk Silinder Pengangkat Hidraulik kami.

Selain spesifikasi standar ini, pabrik kami menawarkan serangkaian opsi dan aksesori untuk Silinder Pengangkat Hidraulik kami. Ini termasuk katup penahan beban terintegrasi, sensor posisi, dan bantalan ujung batang. Kami juga menyediakan pelapis dan bahan khusus untuk lingkungan ekstrem, seperti aplikasi kelautan atau lepas pantai. Setiap Silinder Pengangkat Hidraulik yang kami produksi diuji untuk memverifikasi kinerja dan integritasnya. Kami melakukan uji tekanan statis, uji siklus dinamis, dan uji kebocoran untuk memastikan bahwa silinder memenuhi standar yang disyaratkan. Komitmen kami terhadap kualitas dan presisi menjadikan Silinder Pengangkat Hidraulik kami sebagai tulang punggung peralatan pengangkat di seluruh dunia.

5. Bagaimana Rekayasa Aplikasi Menentukan Pemilihan Silinder?

Memilih Silinder Pengangkat Hidraulik yang tepat untuk aplikasi pengangkatan tertentu bukan sekadar soal memilih model terbesar atau terkuat. Hal ini memerlukan analisis yang cermat terhadap persyaratan aplikasi, termasuk beban, profil gerak, lingkungan, dan ruang yang tersedia. Proses seleksi melibatkan serangkaian perhitungan teknik dan keputusan desain. Berikut ini adalah faktor-faktor utama yang harus diperhatikan.

Analisis Beban:Langkah pertama adalah menentukan beban maksimum yang harus diangkat silinder. Hal ini mencakup berat muatan, berat struktur pengangkat, dan gaya dinamis apa pun yang disebabkan oleh akselerasi atau guncangan. Faktor keamanan kemudian diterapkan untuk memperhitungkan ketidakpastian dan kondisi kelebihan beban. Gaya yang dibutuhkan menentukan diameter lubang dan tekanan operasi.

Profil Gerak:Profil gerak menentukan bagaimana beban harus bergerak. Apakah perlu bergerak cepat atau lambat? Apakah perlu berhenti pada posisi yang tepat? Apakah ia perlu mempertahankan posisinya di bawah beban? Jawaban atas pertanyaan-pertanyaan ini menentukan laju aliran yang dibutuhkan, jenis katup, dan kebutuhan perangkat penahan beban.

Kondisi Lingkungan:Lingkungan di mana silinder beroperasi mempengaruhi pilihan bahan dan segel. Silinder yang beroperasi di lingkungan korosif memerlukan baja tahan karat atau lapisan khusus. Silinder yang beroperasi pada suhu ekstrem memerlukan segel dan cairan khusus. Silinder yang beroperasi di lingkungan berdebu memerlukan wiper dan sepatu pelindung.

Batasan Ruang:Ruang yang tersedia menentukan jenis pemasangan dan dimensi keseluruhan silinder. Dalam beberapa aplikasi, diperlukan silinder kompak dengan langkah pendek. Di negara lain, diperlukan silinder langkah panjang dengan lubang besar. Jenis pemasangan harus sesuai dengan struktur tempat silinder dipasang.

Tabel di bawah ini merangkum kriteria pemilihan utama untuk Silinder Pengangkat Hidraulik.

Di Raydafon, tim teknik kami bekerja sama dengan pelanggan untuk memilih Silinder Pengangkat Hidraulik yang optimal untuk aplikasi mereka. Kami memberikan dukungan teknis terperinci, termasuk perhitungan gaya, analisis gerak, dan pemilihan material. Pabrik kami juga menawarkan desain khusus untuk aplikasi yang memerlukan solusi non-standar. Dengan menggabungkan keahlian teknik dan kemampuan manufaktur, kami memastikan bahwa setiap Silinder Pengangkat Hidraulik yang kami kirimkan memenuhi kebutuhan spesifik peralatan pengangkat yang akan digerakkannya.

6. Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Berapa umur rata-rata Silinder Pengangkat Hidraulik?

Jawaban: Umur Silinder Pengangkat Hidraulik bergantung pada kondisi pengoperasian dan perawatan. Dalam kondisi normal, dengan perawatan yang tepat, Silinder Pengangkat Hidraulik berkualitas tinggi dapat bertahan 10-15 tahun atau lebih. Item keausan utama adalah seal, yang dapat diganti saat overhaul rutin. Di Raydafon Technology Group Co.,Limited, kami merancang silinder kami untuk minimal 1 juta siklus, dan kami memberikan panduan perawatan untuk membantu pelanggan memaksimalkan masa pakai silinder mereka.

Pertanyaan 2: Bagaimana saya mengetahui jika Silinder Pengangkat Hidraulik saya perlu diganti atau diperbaiki?

Jawaban: Tanda-tanda Silinder Pengangkat Hidraulik perlu diperhatikan antara lain kebocoran eksternal, hilangnya gaya angkat, kebisingan yang tidak biasa selama pengoperasian, dan melayang di bawah beban. Dalam banyak kasus, silinder dapat diperbaiki dengan mengganti segelnya. Jika laras atau batangnya rusak, silinder mungkin perlu diganti. Pabrik kami menawarkan layanan perbaikan dan perombakan untuk Silinder Pengangkat Hidraulik, dan kami dapat memberi saran apakah perbaikan atau penggantian merupakan pilihan yang lebih hemat biaya.

Pertanyaan 3: Apa perbedaan antara Silinder Pengangkat Hidraulik kerja tunggal dan kerja ganda?

Jawaban: Silinder Pengangkat Hidraulik kerja tunggal menggunakan tekanan hidraulik untuk memanjangkan batang, dan bergantung pada gravitasi atau pegas balik untuk menariknya kembali. Silinder kerja ganda menggunakan tekanan hidrolik untuk memanjangkan dan memendekkan batang. Silinder kerja tunggal lebih sederhana dan lebih murah, dan digunakan dalam aplikasi dimana beban dapat menarik kembali silinder. Silinder kerja ganda digunakan dalam aplikasi yang memerlukan retraksi terkontrol, atau ketika beban tidak memberikan gaya yang cukup untuk menarik kembali silinder.

Pertanyaan 4: Apakah Silinder Pengangkat Hidraulik dapat digunakan dalam posisi vertikal?

Jawaban: Ya, Silinder Pengangkat Hidraulik dapat digunakan dalam orientasi apa pun, termasuk vertikal, horizontal, atau miring. Desain silinder, termasuk susunan bantalan dan segel, disesuaikan dengan orientasinya. Dalam penerapan vertikal, berat batang dan beban harus dipertimbangkan dalam desain sirkuit hidrolik dan perangkat penahan beban. Tim teknik kami dapat memberikan rekomendasi spesifik untuk aplikasi vertikal.

Pertanyaan 5: Perawatan apa yang diperlukan untuk Silinder Pengangkat Hidraulik?

Jawaban: Persyaratan perawatan untuk Silinder Pengangkat Hidraulik mencakup pemeriksaan kebocoran secara berkala, pemeriksaan ketinggian dan kondisi cairan hidrolik, dan penggantian segel pada interval yang disarankan. Batang harus tetap bersih dan bebas dari kotoran. Cairan hidrolik harus disaring dan diuji secara berkala. Pabrik kami menyediakan manual perawatan terperinci untuk setiap Silinder Pengangkat Hidraulik, dan kami menawarkan pelatihan perawatan untuk pelanggan kami.

7. Kesimpulan

Silinder Pengangkat Hidraulik adalah tulang punggung peralatan pengangkat karena menghasilkan kepadatan gaya, kontrol presisi, dan keandalan yang tidak dapat ditandingi oleh teknologi lain. Dari derek konstruksi terbesar hingga lift gunting terkecil, Silinder Pengangkat Hidraulik adalah komponen yang mengubah tenaga hidrolik menjadi gerakan terkontrol yang mengangkat, memposisikan, dan menahan beban. Kemampuannya untuk menghasilkan tenaga yang sangat besar dari paket yang ringkas, untuk mengendalikan gaya tersebut dengan presisi milimeter, dan untuk beroperasi dengan andal di lingkungan yang paling menuntut menjadikannya sangat diperlukan dalam industri modern.

Di Raydafon Technology Group Co.,Limited, pabrik kami telah memproduksi Silinder Pengangkat Hidraulik selama lebih dari dua dekade. Kami memiliki keahlian teknik, kemampuan manufaktur, dan sistem kualitas untuk menghasilkan silinder yang memenuhi persyaratan paling menuntut. Baik Anda merancang sistem pengangkatan baru atau memelihara sistem pengangkatan yang sudah ada, kami mengundang Anda untuk menghubungi kami guna mendiskusikan kebutuhan spesifik Anda. Tim kami siap membantu Anda memilih Silinder Pengangkat Hidraulik yang optimal untuk aplikasi Anda.

Hubungi Raydafon Technology Group Co., Limited hari iniuntuk mendiskusikan kebutuhan Silinder Pengangkat Hidraulik Anda dan mengetahui bagaimana silinder kami dapat memberi daya pada peralatan pengangkat Anda.
